Android RecyclerBarChart绘制使用教程

目录

• 正文
• 1.drawBarChart
• 2. drawHighLight

正文

上篇介绍了几种图表的公共组件X、Y轴、背景Board的绘制。这章节介绍柱状图表的绘制，相对其它图表而言简单一些，这里主要介绍图表主体的绘制，以及高亮选中的其中一个的选中框的绘制的相关逻辑。对每个ItemView中的ItemDecoration上进行onDraw的操作，需要将View跟Model进行绑定在一起，单个柱子的一些属性可以通过Model来获取，整体的一些绘制的辅助信息color、size等可以通过Attribute类设置。View 跟Model的绑定不止是BarChart图表，所以的都是一样的。

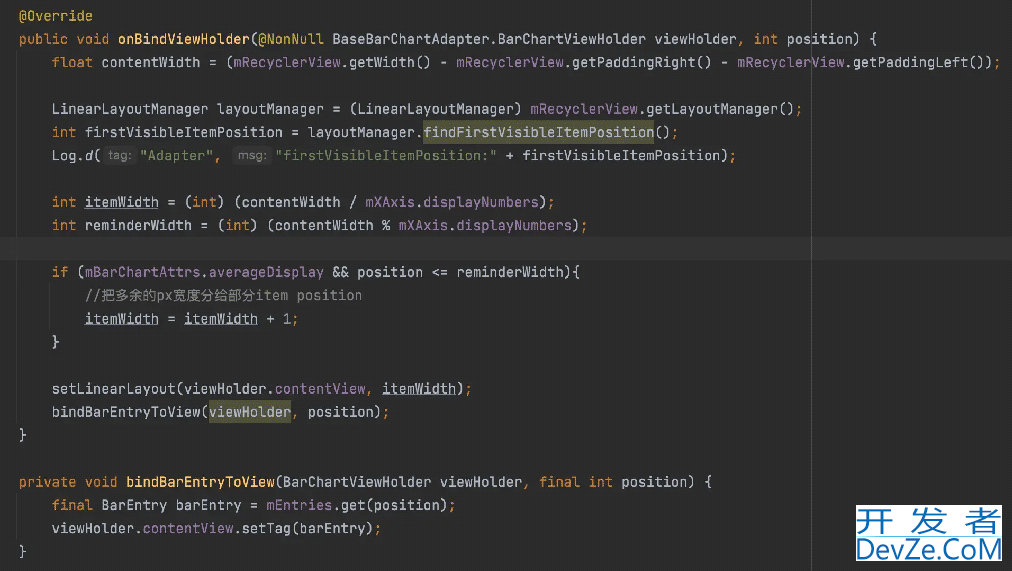

以下是在BarAdapter中的onBindViewHolder方法中进行关联二者：

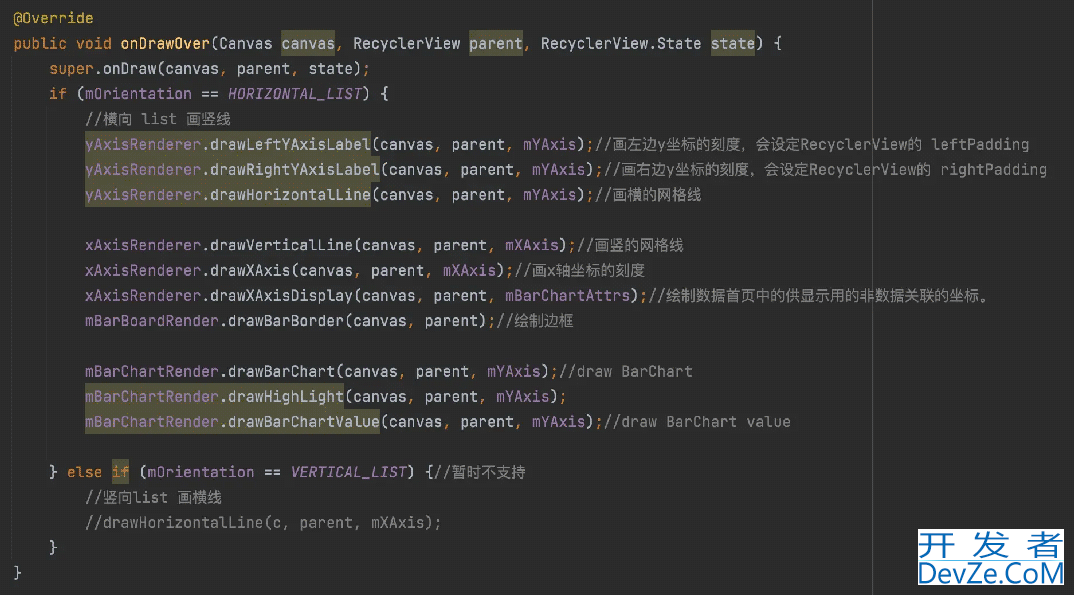

根据之前的介绍绘制的逻辑都在ItemDecoration里，我们看下BarChartItemDecoration的onDrawOver， 对于X、Y轴、Board的绘制其实可以沉淀到BaseItemDecoration中的，这里直接写了。

这里我们着重看下drawBarChart、drawHighLight、drawBarChartValues的绘制。

1.drawBarChart

绘制柱状图的主体，通过ItemView拿到对应的Entry对象，根据Entry中的Y值进行Y坐标值的转化，然后绘制单个Item RectF的绘制。

//绘制柱状图, mYAxis这个坐标会实时变动，所以通过 BarChartItemDecoration 传过来的精确值。
    final public void drawBarChart(final Canvas canvas, @NonNull final RecyclerView parent, final YAxis mYAxis) {
        final float parentRight = parent.getWidth() - parent.getPaddingRight();
        final float parentLeft = parent.getPaddingLeft();
        final int childCount = parent.getChildCount();
        for (int i = 0; i < childCount; i++开发者_JS教程) {
            View child = parent.getChildAt(i);
            BarEntry barChart = (BarEntry) child.getTag();
            RectF rectF = ChartComputeUtil.getBarChartRectF(child, parent, mYAxis, mBarChartAttrs, barChart);
            drawChart(canvas, rectF, parentLeft, parentRight);
        }
    }

绘制的逻辑具体在 drawChart(canvas, rectF, parentLeft, parentRight) 的方法里，这里我们先看看 RectF 的计算，工具类ChartComputeUtil.getBarChartRectF() 的方法。

public static <T extends BarEntry, V extends BaseYAxis, E extends BaseChartAttrs> RectF getBarChartRectF(View child, final RecyclerView parent, V mYAxis, E chartAttrs, T barEntry) {
        final RectF rectF = new RectF();
        float contentBottom = parent.getHeight() - parent.getPaddingBottom() - chartAttrs.contentPaddingBottom;
        float realYAxisLabelHeight = contentBottom - parent.getPaddingTop() - chartAttrs.contentPaddingTop;
        float width = child.getWidth();
        float barSpaceWidth = width * chartAttrs.barSpace;
        float barChartWidth = width - barSpaceWidth;//柱子的宽度
        final float left = child.getLeft() + barSpaceWidth / 2;
        final float right = left + barChartWidth;
        float height = barEntry.getY() / mYAxis.getAxisMaximum() * realYAxisLabelHeight;
        if (chartAttrs.yAxisReverse && barEntry.getY() > 0) {
            float valueTemp = mYAxis.getAxisMaximum() - barEntry.getY();
            height = valueTemp / mYAxis.getAxisMaximum() * realYAxisLabelHeight;
        }
        final float top = Math.max(contentBottom - height, parent.getPaddingTop());
        rectF.set(left, top, right, contentBottom);
        return rectF;
    }

柱子RectF 的计算，Width根据 itemView的width 以及每个ItemView的空余所占比例的一个ChartAttrs中的参数

barSpace计算得来，算出RectF的 left、right； height 的计算，涉及到Entry 的Y值以及YAxis 当前显示情况下的getAxisMaximum()，这里默认了Minmum为0，业务逻辑的Y值比例转化成 屏幕Pixel对应的高度，然后根据ItemView的top、bottom计算得到 RectF的 top, bottom. (这里的计算，到时候其它图表高度也可以用)。

获取到 单个ItemView 中BarChart 所占的RectF确定后，画RectF就比较简单了，稍微有点难点的是处理一下边界的问题，边界问题，柱状图相比线形图等简单一些，处于边界的柱子绘制的颜色不一样，交给用户mBarChartAttrs.chartEdgeColor传color值，这里默认设置的是Gray。

private void drawChart(Canvas canvas, RectF rectF, float parentLeft, float parentRight) {
    float radius = (rectF.right - rectF.left) *mBarChartAttrs.barChartRoundRectRadiusRatio;
    // 浮点数的 == 比较需要注意
    if (DecimalUtil.smallOrEquals(rectF.right, parentLeft)) {
      //continue 会闪，原因是end == parentLeft 没有过滤掉，显示出来柱状图了。
      return;
    } else if (rectF.left < parentLeft && rectF.right > parentLeft) {
      //左边部分滑入的时候，处理柱状图的显示
      rectF.left = parentLeft;
      Path path = CanvasUtil.createRectR编程客栈oundPath(rectF, radius, RoundRectType.TYPE_RIGHT);
      mBarChartPaint.setColor(mBarChartAttrs.chartEdgeColor);
      canvas.drawpath(path, mBarChartPaint);
    } else if (DecimalUtil.bigOrEquals(rectF.left, parentLeft) && DecimalUtil.smallOrEquals(rectF.right, parentRight)) {
      //中间的; 浮点数的 == 比较需要注意
      mBarChartPaint.setColor(mBarChartAttrs.chartColor);
      Path path = CanvasUtil.createRectRoundPath(rectF, radius);
      canvas.drawPath(path, mBarChartPaint);
    } else if (DecimalUtil.smallOrEquals(rectF.left, parentRight) &&
               rectF.right > parentRight) {
      //右边部分滑出的时候，处理柱状图，文字的显示
      float distance = (parentRight - rectF.left);
      rectF.right = rectF.left + distance;
      Path path = CanvasUtil.createRectRoundPath(rectF, radius, RoundRectType.TYPE_LEFT);
            mBarChartPaint.setColor(mBarChartAttrs.chartEdgeColor);
            canvas.drawPath(path, mBarChartPaint);
        }
   }

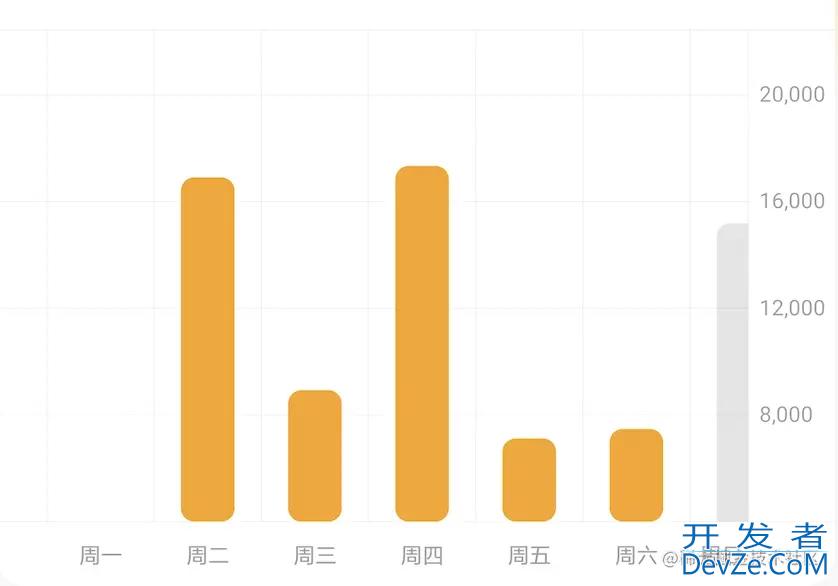

下面是个步数的周视图：

2. drawHighLight

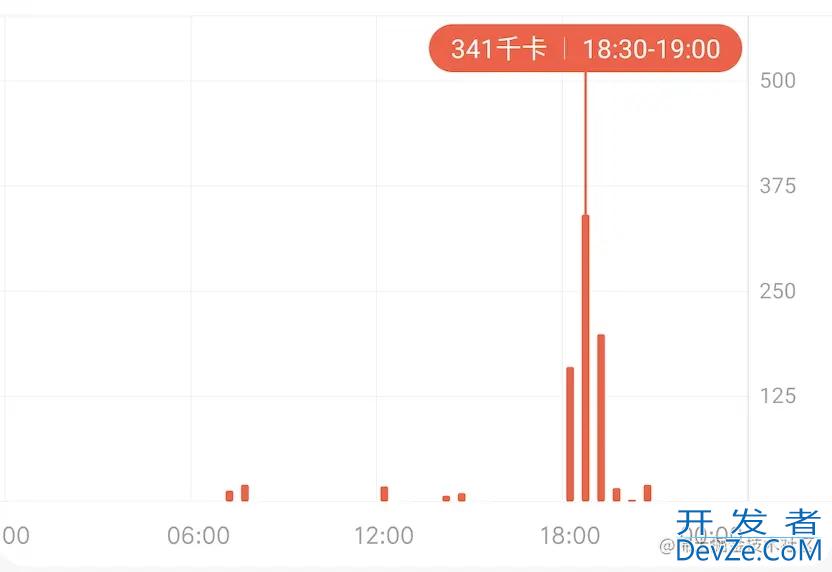

首先看下这里高亮具体是如何显示的，直观的看些图：

当前的RecyclerView的getChildCount内每个ItemView对应的Entry，设定了一个 selected 的字段来确定显示高亮，至于该字段的值的设定及变化，后续章节会介绍，这里假定已经确定了当前的某一个ItemView的Entry的selected是选中状态的，它有可能在中间，或者在边界需要处理边界绘制的问题，这里分画顶部的矩形框及drawTextValue值，底部绘制drawLine(这个不存在绘制的边界问题)

//绘制选中时 highLight 标线及浮框。
public <E extends BaseYAxis> void drawHighLight(Canvas canvas, @NonNull RecyclerView parent, E yAxis) {
  if (mBarChartAttrs.enableValueMark) {
    int childCount = parent.getChildCount();
    View child;
    for (int i = 0; i < childCount; i++) {
      child = parent.getChildAt(i);
      T entry = (T) child.getTag();
      RectF rectF = ChartComputeUtil.getBarChartRectF(child, parent, yAxis, mBarChartAttrs, entry);
      float width = child.getWidth();
      float childCenter = child.getLeft() + width / 2;
      String valueStr = mHighLightValueFormatter.getBarLabel(entry);
      if (entry.isSelected() && !TextUtilandroids.isEmpty(valueStr)) {
        int chartColor = getChartColor(entry);
        float rectHeight = drawHighLightValue(canvas, valueStr, childCenter, parent, chartColor);//绘制顶部的poupWindow，高亮矩形框及drawText
        float[] points = new float[]{childCenter, rectF.top, childCenter, rectHeight};
        drawHighLightLine(canvas, points, chartColor);//绘制底部的Line
      }
    }
  }
}

以上中 drawHighLightValue 中， 包含了绘制矩形、drawText两项具体的内容：

//绘制柱状图选中浮框
protected float drawHighLightValue(Canvas canvas, String valueStr, float childCenter,
                                   RecyclerView parent, int barChartColor) {
  float parentTop = parent.getPaddingTop();
  float contentRight = parent.getWidth() - parent.getPaddingRight();
  float contentLeft = parent.getPaddingLeft();
  String[] strings = valueStr.split(DefaultHighLightMarkValueFormatter.CONNECT_STR);
  float leftEdgeDistance = Math.abs(childCenter - contentLeft);
  float rightEdgeDistance = Math.abs(contentRight - childCenter);
  float leftPadding = DisplayUtil.dip2px(8);
  float rightPadding = DisplayUtil.dip2px(8);
  float centerPadding = DisplayUtil.dip2px(16);
  float rectBottom = parentTop;
  float txtTopPadding = DisplayUtil.dip2px(8);
  String leftStr = strings[0];
  String rightStr = strings[1];
  float txtLeftWidth = mHighLightValuePaint.measureText(leftStr);
  float txtRightWidth = mHighLightValuePaint.measureText(rightStr);
  float rectFHeight = TextUtil.getTxtHeight1(mHighLightValuePaint) + txtTopPadding * js2;
  float txtWidth = txtLeftWidth + txtRightWidth + leftPadding +
    rightPadding + centerPadding;
  float edgeDistance = txtWidth / 2.0f;
  float rectTop = parentTop - rectFHeight;
  //绘制RectF
  RectF rectF = new RectF();
  mBarChartPaint.setColor(barChartColor);
  if (leftEdgeDistance <= edgeDistance) {//矩形框靠左对齐
    rectF.set(contentLeft, rectTop, contentLeft + txtWidth, rectBottom);
    float radius = DisplayUtil.dip2px(8);
    canvas.drawRoundRect(rectF, radius, radius, mBarChartPaint);
  } else if (rightEdgeDistance <= edgeDistance) {//矩形框靠右对齐
    rectF.set(contentRight - txtWidth, rectTop, contentRight, rectBottom);
    float radius = DisplayUtil.dip2px(8);
    canvas.drawRoundRect(rectF, radius, radius, mBarChartPaint);
  } else {//居中对齐。
    rectF.set(childCenter - edgeDistance, rectTop, childCenter + edgeDistance, rectBottom);
    float radius = DisplayUtil.dip2px(8);
    canvas.drawRoundRect(rectF, radius, radius, mBarChartPaint);
  }
  //绘文字
  RectF leftRectF = new RectF(rectF.left + leftPadding, rectTop + txtTopPadding,
                           编程客栈   rectF.left + leftPadding +
                              txtLeftWidth, rectTop + txtTopPadding + rectFHeight);
  mHighLightValuePaint.setTextAlign(Paint.Align.LEFT);
  Paint.FontMetrics fontMetrics = mHighLightValuePaint.getFontMetrics();
  float top = fontMetrics.top;//为基线到字体上边框的距离,即上图中的top
  float bottom = fontMetrics.bottom;//为基线到字体下边框的距离,即上图中的bottom
  int baseLineY = (int) (leftRectF.centerY() + (top + bottom) / 2);//基线中间点的y轴计算公式
  canvas.drawText(leftStr, rectF.left + leftPadding, baseLineY, mHighLightValuePaint);
  float dividerLineStartX = rectF.left + leftPadding + txtLeftWidth + centerPadding / 2.0f;
  float dividerLineStartY = rectTop + DisplayUtil.dip2px(10);
  float dividerLineEndX = dividerLineStartX;
  float dividerLineEndY = rectBottom - DisplayUtil.dip2px(10);
  float[] lines = new float[]{dividerLineStartX, dividerLineStartY,
                              dividerLineEndX, dividerLineEndY};
  canvas.drawLines(lines, mHighLightValuePaint);
  float rightRectFStart = rectF.left + leftPadding + txtLeftWidth + centerPaddin编程客栈g;
  RectF rightRectF = new RectF(rightRectFStart, rectTop + txtTopPadding,
                               rectF.right - rightPadding, rectBottom - txtTopPadding);
  canvas.drawText(rightStr, rightRectF.left, baseLineY, mHighLightValuePaint);
  return rectFHeight;
}

具体的文案绘制内容 valueStr 从 ValueFormatter里获取，我这里需要拆分一下ValueStr，然后绘制leftStr， rightStr这里相当于各个项目自己的需求。
