C++中VTK9.3.0刻度标签重叠的问题记录

目录

• 1、找到相关文件
• 2、.h中增加私有成员变量
• 3、构造函数中队成员变量初始化
• 4、增加公有成员函数，进行是否自定义修改刻度区间的设置
• 5、最重要的地方，在AdjustTicksComputeRange()函数中修改增加：
• 6、使用时，在调用VTK轴相关的地方（代码中还增加了Z轴标签旋转90°，效果更好）
• 7、最终结果：

本文采用VTK9.3.0版本，其他版本如VKT8.0亦有同样的问题

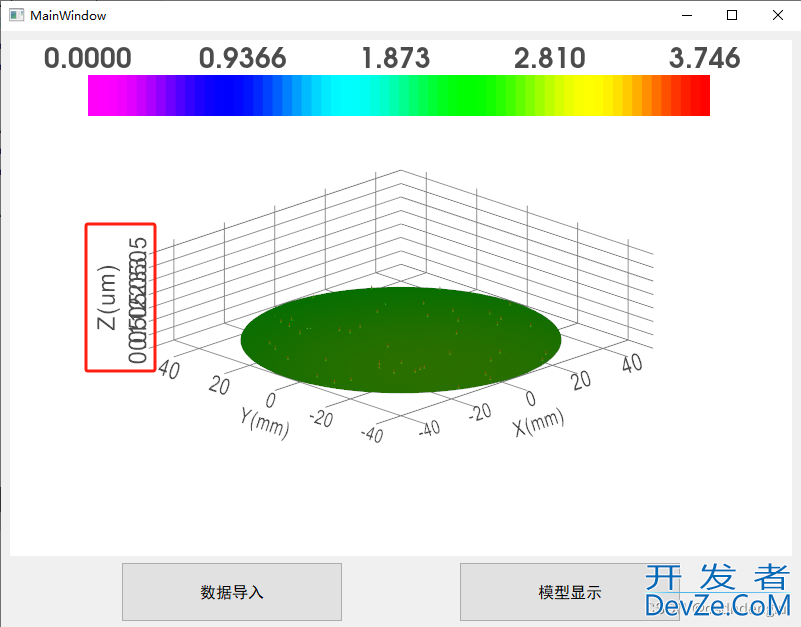

VTK显示文本时，Z轴刻度标签出现了重叠，如下图：

寻找好久，没有找到设置标签间距、个数等相关的公有成员函数，此问题一直没有解决。

于是想到改VKT9.3.0源码，解决此问题。下面大概记录涉及到的源码文件和相关函数：

1、找到相关文件

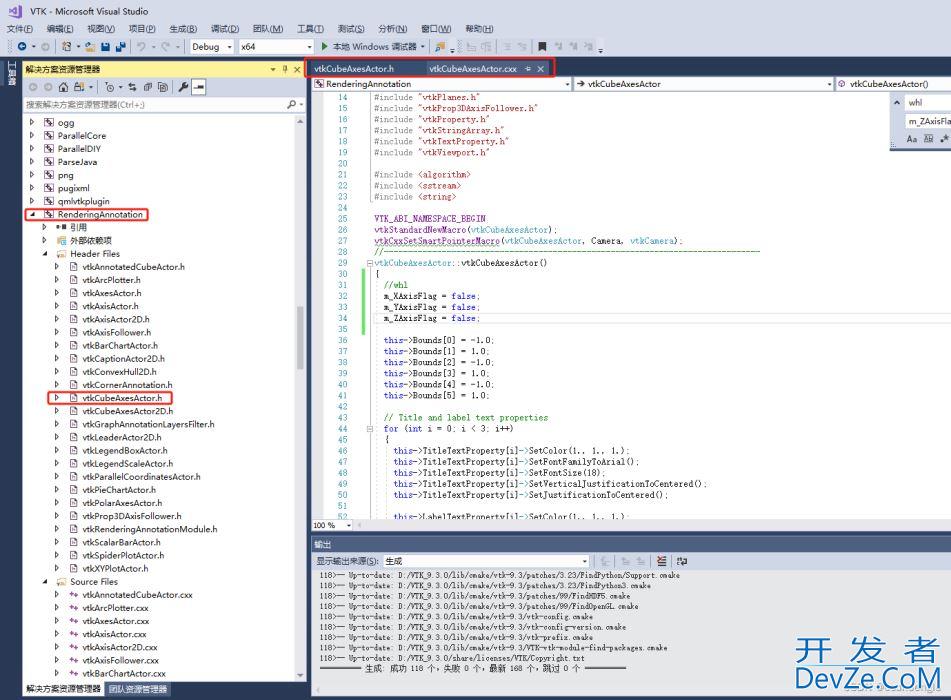

VS2017打开源码后，与此相关的文件为：vtkCubeAxesActor.h、vtkCubeAxesActor.cxx，如下图：

2、.h中增加私有成员变量

  //whl2024-06-03
  bool m_XAxisFlag, m_YAxisFlag, m_ZAxisFlag;//标识是否修改刻度区间的个数
  int m_XMajorNum, m_YMajorNum, m_ZMajorNum;//标识设置刻度区间的个数，例如2表示2个区间3个imtajqud刻度

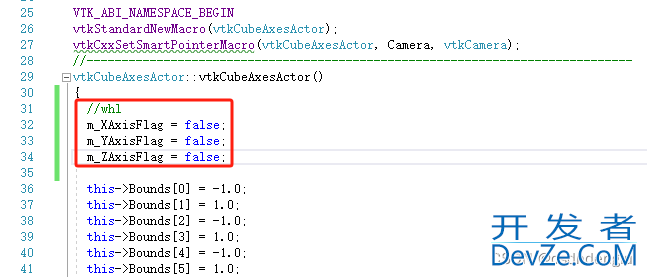

3、构造函数中队成员变量初始化

  //whl
  m_XAxisFlag = false;
  m_YAxisFlag = false;
  m_ZAxisFlag = false;

4、增加公有成员函数，进行是否自定义修改刻度区间的设编程客栈置

.h中

  //whl设置某个轴划分刻度区间的个数，可防止轴刻度文本重叠：nAxis轴号，bFlag设置/取消设置的标志，nMajorNum划分区间的个数
  void SetAxisMaphpjorNum(int nAxis, bool bFlag, int nMajorpythonNum = 2);

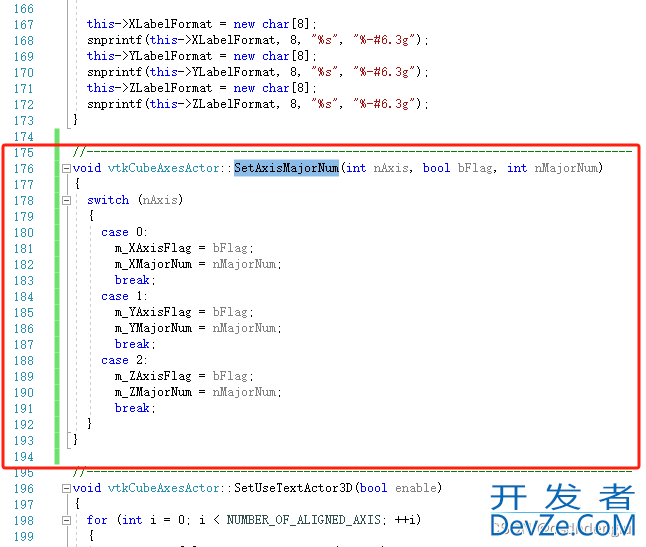

.cpp中

//------------------------------------------------------------------------------
void vtkCubeAxesActor::SetAxisMajorNum(int nAxis, bool bFlag, int nMajorNum)
{
  switch (nAxis)
  {
    case 0:
      m_XAxisFlag = bFlag;
	  m_XMajorNum = nMajorNum;
 编程客栈     break;
    case 1:
      m_YAxisFlag = bFlag;
	  m_YMajorNum = nMajorNum;
      break;
    case 2:
      m_ZAxisFlag = bFlag;
	  m_ZMajorNum = nMajorNum;
      break;
  }
}

5、最重要的地方，在AdjustTicksComputeRange()函数中修改增加：

    //whl判断是否自定义刻度区间
	if (m_XAxisFlag && 0==axis)
	{
		major = range / m_XMajorNum;
	}
	if (m_YAxisFlag && 1==axis)
	{
		major = range / m_YMajorNum;
	}
	if (m_ZAxisFlag && 2==axis)
	{
		major = range / m_ZMajorNum;
	}

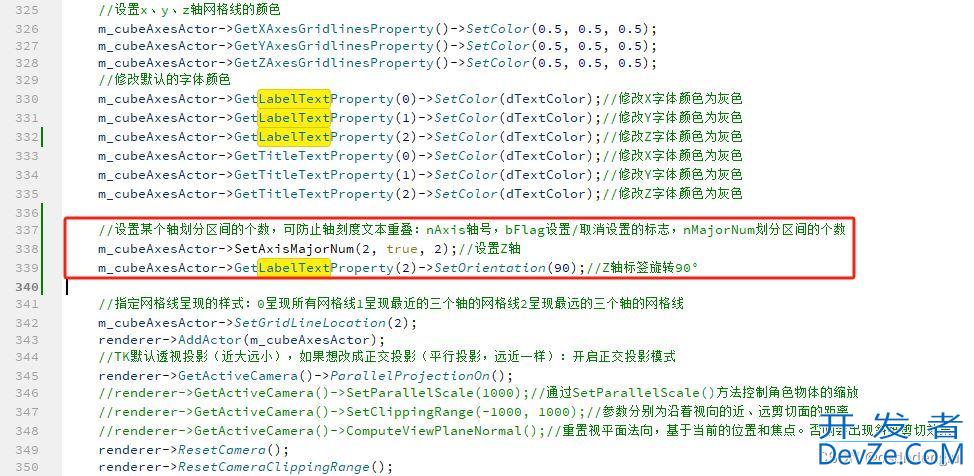

6、使用时，在调用VTK轴相关的地方（代码中还增加了Z轴标签旋转90°，效果更好）

    //设置某个轴划分区间的个数，可防止轴刻度文本重叠：nAxis轴号，bFlag设置/取消设置的标志，nMajorNum划分区间的个数
    m_cubeAxesActor->SetAxisMajorNum(2, true, 2);//设置Z轴
    m_cubeAxesActor->GetLabelTextProperty(2)->SetOrientation(90);//Z轴标签旋转90

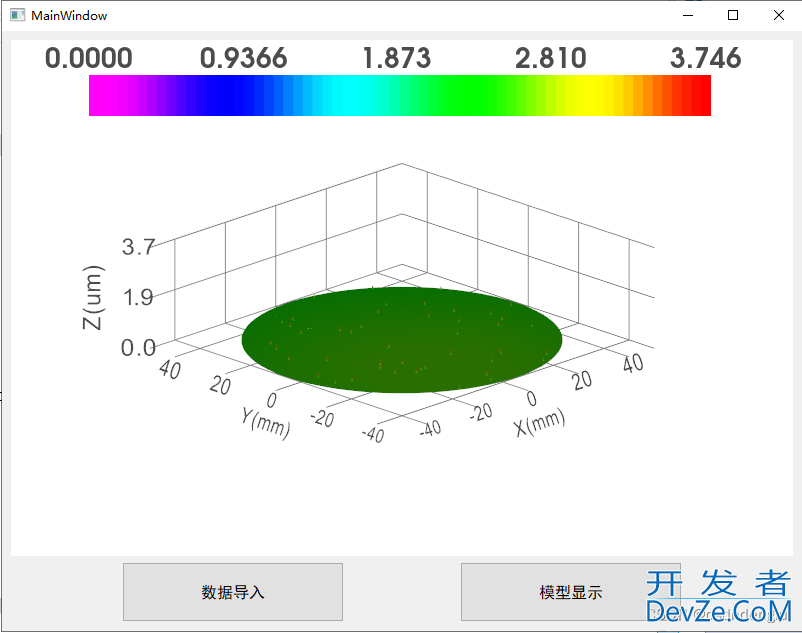

7、最终结果：
