OpenCV 光流Optical Flow示例

目录

• 目标
• 光流
• Lucas-Kanade 方法
• OpenCV 中的 Lucas-Kanade 光流
• OpenCV 中的密集光流
• 附加资源

目标

在本章中，将学习：

• 使用 Lucas-Kanade 方法理解光流的概念及其估计
• 使用cv2.calcOpticalFlowpyrLK()等函数来跟踪视频中的特征点
• 使用cv2.calcOpticalFlowFarneback()方法创建一个密集的光流场

光流

光流是由物体或相机的运动引起的图像物体在两个连续帧之间的明显运动的模式。它是二维向量场，其中每个向量都是一个位移向量，显示点从第一帧到第二帧的移动。如下图所示。

它显示了一个球在连续 5 帧中移动。箭头表示其位移矢量。光流在以下领域有许多应用：

• 运动结构
• 视频压缩
• 视频稳定
• ...

光流基于以下几个假设：

• 对象的像素强度在连续帧之间不会改变
• 相邻像素具有相似的运动

假设第一帧中的像素I(x,y,t)（新的维度t，这里需要时间）。它在dt时间之后拍摄的下一帧中移动距离(dx,dy)。因此，由于这些像素相同并且强度不变： I(x,y,t)=Iphp(x+dx,y+dy,t+dt)I(x,y,t) = I(x+dx, y+dy, t+dt)I(x,y,t)=I(x+dx,y+dy,t+dt)

然后取右手边的泰勒级数近似，去掉公用项，除以dt得到如下方程：

fxu+fyv+ft=0f_x u + f_y v + f_t = 0fx​u+fy​v+ft​=0

其中： fx=∂f∂x  ;  fy=∂f∂yf_x = \frac{\partial f}{\partial x} \; ; \; f_y = \frac{\partial f}{\partial y}fx​=∂x∂f​;fy​=∂y∂f​

u=dxdt  ;  v=dydtu = \frac{dx}{dt} \; ; \; v = \frac{dy}{dt}u=dtdx​;v=dtdy​

上述方程称为光流方程。在其中，可以找到fxf_xfx​和fyf_yfy​，表示的是图像梯​​度。同样ftf_tft​是随时间的梯度。但是(u,v)(u,v)(u,v)是未知的。无法用两个未知变量求解这个方程。所以提供了几种方法来解决这个问题，其中之一是 Lucas-Kanade。

Lucas-Kanade 方法

假设，所有相邻像素都将具有相似的运动。Lucas-Kanade 方法在该点周围采用 3x3 patch。所以所有 9 个点都android有相同的运动。可以找到这 9 个点的(fx,fy,ft)(f_x, f_y, f_t)(fx​,fy​,ft​)。所以现在的问题变成了用两个超定的未知变量求解 9 个方程。使用最小二乘拟合方法获得更好的解决方案。下面是最终的解决方案，它是两个方程 - 两个未知问题并求解以获得解决方案。

[uv]=[∑ifxi2∑ifxifyi∑ifxifyi∑ifyi2]−1[−∑ifxifti−∑ifyifti]\begin{bmatrix} u \\ v \end{bmatrix} = \begin{bmatrix} \sum_{i}{f_{x_i}}^2 & \sum_{i}{f_{x_i} f_{y_i} } \\ \sum_{i}{f_{x_i} f_{y_i}} & \sum_{i}{f_{y_i}}^2 \end{bmatrix}^{-1} \begin{bmatrix} - \sum_{i}{f_{x_i} f_{t_i}} \\ - \sum_{i}{f_{y_i} f_{t_i}} \end{bmatrix}[uv​]=[∑i​fxi​​2∑i​fxi​​fyi​​​∑i​fxi​​fyi​​∑i​fyi​​2​]−1[−∑i​fxi​​fti​​−∑i​fyi​​fti​​​]

（用 Harris 角点检测器检查逆矩阵的相似性。它表示角点是更好的跟踪点。）

所以从用户的角度来看，这个想法很简单，给出了一些要追踪的要点，收到了这些点的光学流量矢量。但是，还有一些问题。到目前为止，正在处理的是小的动作，因此当有很大的动作时它失败了。要处理这一点，需要使用金字塔。当在金字塔上采样时，会消除小型动作，大的运动会变小。因此，通过在那里应用Lucas-Kanade，将光流与缩放合在一起了。

OpenCV 中的 Lucas-Kanade 光流

OpenCV的cv2.calcOpticalFlowPyrLK() 提供了所有这些功能。下面创建一个简单的应用程序来跟踪视频中的某些点。为了确定点，使用cv2.goodFeaturesToTrack()。取第一帧，检测其中的一些 Shi-Tomasi 角点，然后使用 Lucas-Kanade 光流迭代跟踪这些点。对于函数cv2.calcOpticalFlowPyrLK()，传递前一帧、前面的点和下一帧。它返回之后的点以及一些状态编号，如果找到之后的点，则值为 1，否则为零。在下一步中迭代地将这些点作为前面的点传递，迭代进行。

import cv2
import numpy as np

video_file = 'slow_traffic_small.mp4'

cap = cv2.VideoCapture(video_file)

# params for ShiTomasi corner detection
feature_params = dict( maxCorners = 100,
                       qualityLevel = 0.3,
                       minDistance = 7,
                       blockSize = 7 )

# Parameters for lucas kanade optical flow
lk_params = dict(
    winSize = (15, 15),
    maxLevel = 2,
    criteria = (cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 0.03))

# create some random colors
color = np.random.randint(0, 255, (100, 3))

# Take first frame and find corners in it
ret, old_frame = cap.read()
old_gray = cv2.cvtColor(old_frame, cv2.COLOR_BGR2GRAY)
p0 = cv2.goodFeaturesToTrack(old_gray, mask=None, **feature_params)

# create a mask image for drawing purpose
mask = np.zeros_like(old_frame)

while True:
    ret, frame = cap.read()
    if ret:
        frame_gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

        # calculate optical flow
        p1, st, err = cv2.calcOpticalFlowPyrLK(old_gray, frame_gray, p0, None, **lk_params)

        # Select good points
        if p1 is not None:
            good_new = p1[st==1]
            good_old = p0[st==1]
CrZXDQpLK
        # draw the tracks
        for i,(new, old) in enumerate(zip(good_new, good_old)):
            a, b = new.ravel()
            c, d = old.ravel()
           开发者_JS培训 mask = cv2.line(mask, (int(a), int(b)), (int(c), int(d)), color[i].tolist(), 2)
            frame = cv2.circle(frame, (int(a), int(b)), 5, color[i].tolist(), -1)
        img = cv2.add(frame,mask)

        cv2.imshow('frame',img)
        k = cv2.waitKey(30) & 0xff
        if k == 27:
            cv2.destroyAllWindows()
            break


        # Now update the previous frame and previous points
        old_gray = frame_gray.copy()
        p0 = good_new.reshape(-1,1,2)
    else:
        cv2.destroyAllWindows()
        break
复制代码

上述代码没有检查下一个关键点的正确程度。因此，即使图像中任何一个特征点消失，光流也有可能找到下一个看起来可能靠近它的点。实际上， 对于稳健的跟踪，角点应该在特定的时间间隔内检测点。OpenCV sample提出了这样一个例子，它每 5 帧找到一次特征点，还运行对光流点的向后检查，只选择好的点 ）。代码见(github.com/opencv/open…)

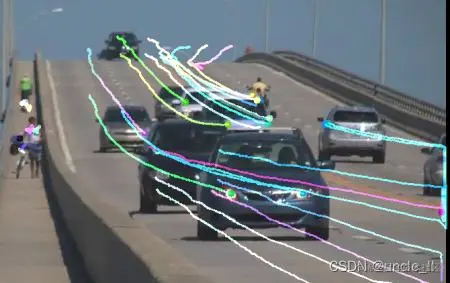

结果如下：

OpenCV 中的密集光流

Lucas-Kanade 方法计算稀疏特征集的光流（在示例中，使用 Shi-Tomasi 算法检测到的角点）。OpenCV 提供了另一种算法来寻找密集光流。它计算帧中所有点的光流。它基于 Gunner Farneback 的算法，该算法在 Gunner Farneback 于 2003 年在“Two-Frame Motion Estimation Based on Polynomial Expansion”中进行了解释。

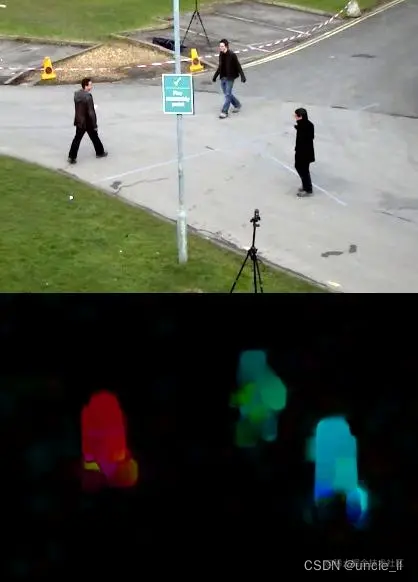

下面的示例显示了如何使用上述算法找到密集光流。首先得到一个带有光流向量(u,v)(u,v)(u,v)的 2通道向量，找到它们的大小和方向。对结果进行颜色编码以实现更好的可视化。方向对应于图像的色调值（Hue），幅度对应于值屏幕。代码如下：

import cv2
import numpy as np


cap = cv2.VideoCapture("vtest.avi")

ret, frame1 = cap.read()
frame1_gray = cv2.cvtColor(frame1, cv2.COLOR_BGR2GRAY)
hsv = np.zeros_like(frame1)

hsv[...,1] = 255

while(1):
    ret, frame2 = cap.read()
    if ret:
        frame2_gray = cv2.cvtColor(frame2, cv2.COLOR_BGR2GRAY)
        flow = cv2.calcOpticalFlowFarneback(frame1_gray, frame2_gray,编程客栈 None, 0.5, 3, 15, 3, 5, 1.2, 0)
        mag, ang = cv2.cartToPolar(flow[...,0], flow[...,1])
        hsv[...,0] = ang*180/np.pi/2
        hsv[...,2] = cv2.normalize(mag, None, 0, 255, cv2.NORM_MINMAX)
        bgr = cv2.cvtColor(hsv, cv2.COLOR_HSV2BGR)
        cv2.imshowCrZXDQpLK('frame2', bgr)
        k = cv2.waitKey(30) & 0xff
        if k == 27:
        	cv2.destroyAllWindows()
            break
        elif k == ord('s'):
            cv2.imwrite('opticalfb.png',frame2)
            cv2.imwrite('opticalhsv.png',bgr)
        frame1_gray = frame2_gray
    else:
        cv2.destroyAllWindows()
        break
复制代码

附加资源

• docs.opencv.org/4.1.2/d4/de…
• cv2.calcOpticalFlowPyrLK()
• cv.calcOpticalFlowFarneback()
• en.wikipedia.org/wiki/Optica…

以上就是OpenCV 光流Optical Flow示例的详细内容，更多关于OpenCV 光流Optical Flow的资料请关注我们其它相关文章！
