python + pyqt5制作一个串口助手

目录

• 一、python背景
• 1.1、开发流程图
• 二、前提
• 2.1、关于环境
• 2.2、关于源码
• 三、步骤
• 3.1、使用pyqt创建一个.ui界面并生成.py文件
• 3.2、创建两个.py文件，一个用来继承ui界面生成的.py类，一个用来实现各种功能
• 3.3、各个功能代码
• 3.3.1、打开串口
• 3.3.2、关闭串口
• 3.3.3、获取串口号
• 3.3.4、发送数据
• 3.3.5、接收数据
• 3.3.6、数据显示
• 3.4、qtdersigner界面
• 3.5、美化后运行的程序
• 3.6、打包.py为.exe
• 3.7、打包为.exe后运行
• 3.8、串口测试连接图
• 四、结果
• 4.1、代码运行结果
• 4.2、打包后运行结果
• 4.3、将.py文件-->.exe文件可能遇到的问题
• 4.3.1、UPX is not available
• 4.3.2、pip命令版本不匹配，需要升级pip版本

一、背景

串口助手是串口通信使用的工具。为整合知识，打算做个串口助手。

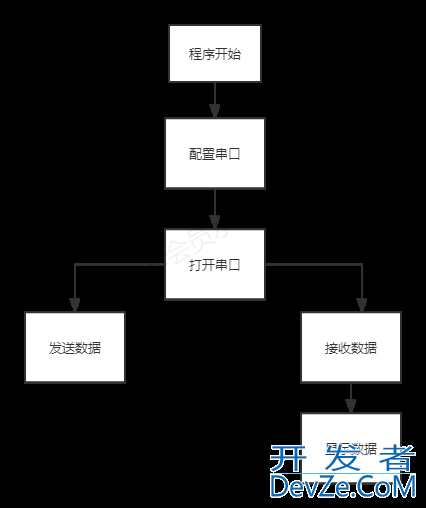

1.1、开发流程图

如下图1：

图1

二、前提

2.1、关于环境

操作系统：win 10

编辑器：pycharm edu

语言及版本：python 3.8

使用的库：pyqt5、sys、time等等库

实现思路：需要实现什么功能就做什么功能，最后把功能整合在一起

前提：在pycharm 中配置好pyqt及其工具

最终实现的功能：串口选择、串口状态显示、发送数据、定时发送发送区数据（定时时间可修改）、接收数据、数据显示（ASCII）、数据显示自动换行、数据显示显示时间、清除接收区

2.2、关于源码

源码比较多，需要源码借鉴的评论区留言，私聊我，进行源码分享。

三、步骤

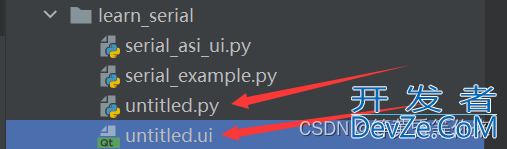

3.1、使用pyqt创建一个.ui界面并生成.py文件

如下图2：

图2

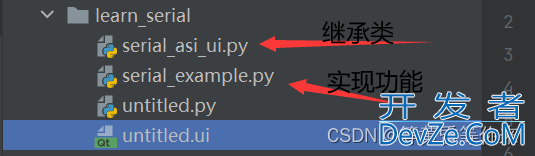

3.2、创建两个.py文件，一个用来继承ui界面生成的.py类，一个用来实现各种功能

如下图3：

图3

3.3、各个功能代码

3.3.1、打开串口

def open_port(port_name, baudrate, bytesize, stop_bit, parity):
    ser = serial.Serial(
     开发者_开发入门   port = port_name,
        baudrate=baudrate,
        bytesize=bytesize,
        stopbits=stop_bit,
        parity=www.devze.comparity,
        rtscts=False,
        xonxoff=False,
        timeout=None,
        write_timeout=None
    )
    return ser

3.3.2、关闭串口

    def close_port(self):
        if self.current_port is not None:
            self.time.stop()
            self.serial_thread.ser = None

            self.current_port.close()

            self.current_port = None

            self.ui.port_status.setText("closed")
            self.ui.open_port.setDisabled(False)
            self.ui.send_data.setDisabled(True)
            self.ui.close_port.setDisabled(True)

3.3.3、获取串口号

import serial
import serial.tools.list_ports

def serial_port():
    port_list = []
    portlist  = list(serial.tools.list_ports.comports())
    for port in portlist:
        port_list.append(port.device)
    return port_list

3.3.4、发送数据

    def send_data(self):
        if self.ui.send_select.isChecked():
            timer = self.ui.send_time.value()
            self.time.start(timer)
        else:
            self.time.stop()
        data = self.ui.input_data.toPlainText()
        print("这是发送的数据:"+data)
        self.current_port.write(data.encode('gbk'))

3.3.5、接收数据

class SerialThread(QThread):
    data_arrive_signal = pyqtSignal()

    def __init__(self, ser=None):
        super().__init__()
        self.ser = ser
        self.data = ''

    def run(self):
        while True:
            if self.ser and self.ser.in_waiting:
                self.data += self.ser.read_all().decode('gbk')
                print(self.data)
                self.data_arrive_signal.emit()www.devze.com

3.3.6、数据显示

    def show_data(self):
        self.recive_data = self.serial_thread.data
        self.zdhh_data += self.recive_data
        now_time = datetime.datetime.now()

        if self.ui.zdhh.isChecked():
            self.zdhh_data += '\n'
            self.ui.show_ser_data.setText(self.zdhh_data)
            print("这里是显示的数据:"+self.zdhh_data)

        if self.ui.show_time.isCheckePdaZAed():
            print(self.ui.show_time.isChecked())
            time_data = str(now_time) + self.zdhh_data
            print(time_data)
            self.ui.show_ser_data.setText(time_data)

        if self.ui.zdhh.isChecked() and self.ui.show_time.isChecked():
            self.zdhh_data += '\n'
            time_data = str(now_time) + self.zdhh_data
            self.ui.show_ser_data.setText(time_data)
        else:
            self.ui.show_ser_data.setText(self.recive_data)
            print("这里是显示的数据:"+self.recive_data)

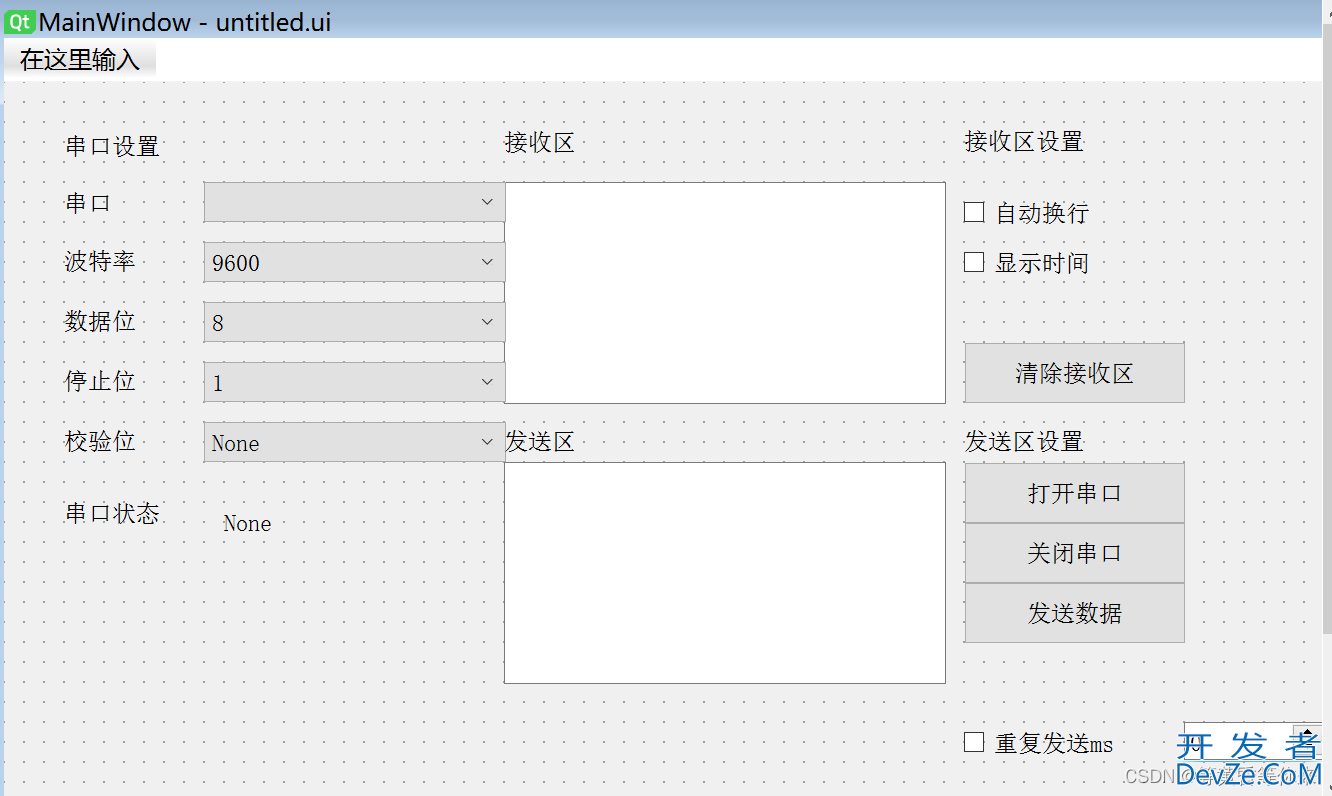

3.4、qtdersigner界面

如下图4：

图4

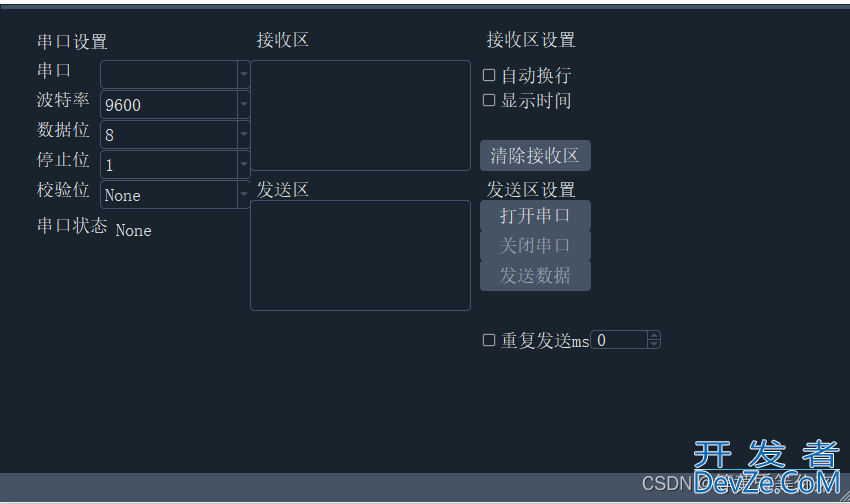

3.5、美化后运行的程序

如下图5：

图5

3.6、打包.py为.exe

如下图6：

图6

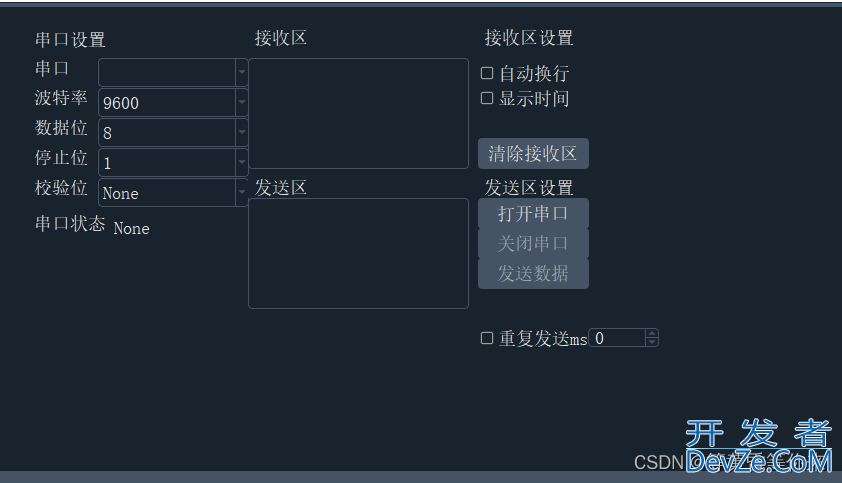

3.7、打包为.exe后运行

如下图7：

图7

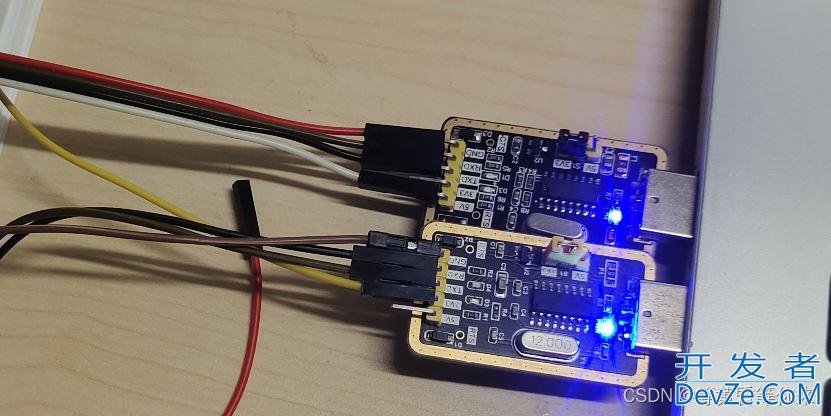

3.8、串口测试连接图

如下图8：

两个串口的RXD和TXD需要互接，进行数据的互传，在测试时这样使用比用单片机发数据更快。

四、结果

4.1、代码运行结果

同图6、7：

4.2、打包后运行结果

同图6、7：

4.3、将.py文件-->.exe文件可能遇到的问题

4.3.1、UPX is not available

解决办法：点这里

4.3.2、pip命令版本不匹配，需要升级pip版本

下载pyinstaller，在cmd命令行出现报错，会有提示建议，输入提示建议的命令即可。
