Android三种方式生成矢量图之VectorDrawable类使用详解

目录

• 生成矢量图VectorDrawable的三种方式
• 静态VectorDrawable的使用
• 配置引用和参数
• 在控件中使用

生成矢量图VectorDrawable的三种方式

• 第一种：

选中drawable文件夹，右键New --&gjst; Vector Asset --> 选中Clip Art ,在这里面可以选择一些矢量图 ，点击Next，然后 Finish即可。

• 第二种：(前提：自己有一张svg或psd的图片)

选中drawable文件夹，右键New --> Vector Asset --> 选中Local file ,在这里面选择自己svg路径 ，点击Next，然后 Finish即可。

• 第三种：

自己编写代码

静态VectorDrawable的使用

配置引用和参数

gradle文件种按下面配置：

android {

    defaultConfig {

        ...

        vectorDrawables.useSupportLibrary = true

    }

  ...

dependencies {

   ...

    implementation 'com.android.support:appcompat-v7:23.4.0'

}

注意：support:appcompat 必须在23.2以上的引用

在控件中使用

ImageView\ImageButtom

<ImageView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:srcCompat="@drawable/ic_aaa"
        />

既然这样可以显示，那我们如法炮制，设置在Button上面会怎么样呢？

<Button
        android:layout_width="100dp"
        android:layout_height="100dp"
        app:srcCompat="@drawable/ic_aaa"
      js  />

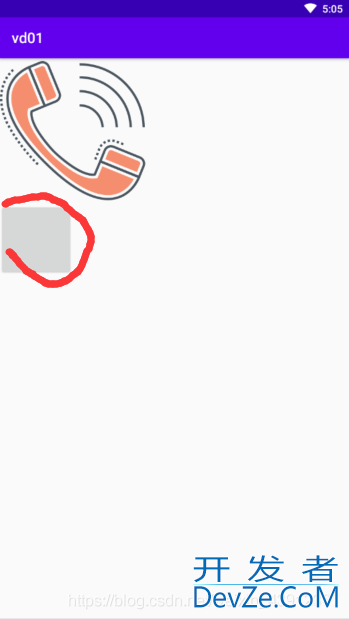

结果超出我们的想象，并不能达到我们预期的效果。原因是：B编程客栈utton是一个有不同状态的控件，为了程序的严谨性，所以无效。

那我们对他的每一个状态进行设置，可不可行呢？

在drawable文件夹下新建XML文件，名为demo

demo代码如下：

<?xml version="1.0" encoding="utf-8"?>
<selecto编程客栈r xmlns:android="http://schemas.android.com/apk/res/android">
    http://www.devze.com<item android:drawable="@drawable/ic_aaa" android:state_pressed="true"/>
    <item android:drawable="@drawable/ic_bubble_chart_black_24dp"/>
</selector>

然后在Button里面引用：

<Button
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="@drawable/demo"
        />

然后运行：

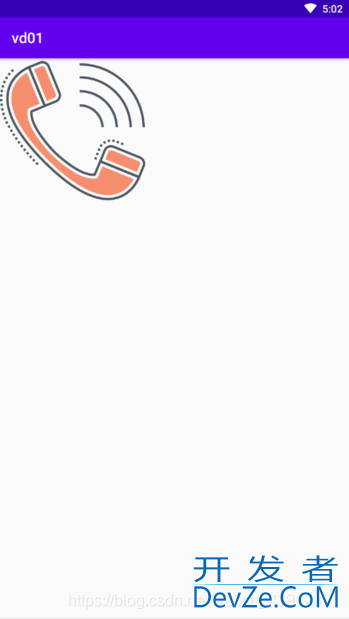

原始状态：

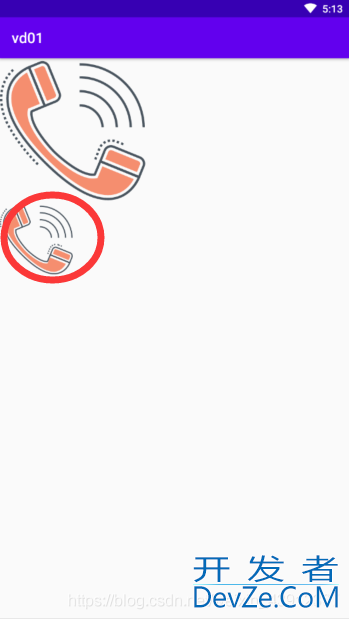

按下状态：

ok，这就大功告成了。

这里要说明的一点，我这边呢，使用的Android Studio是目前最新的3.6.3，如果开发者_JS教程AndroidStudio版本较低的话，可能会出现闪退的现象。这是VectorDrawable的一个坑点。

解决方法：在相对应的Activity中加入以下代码即可

static{
        AppCompatDelegate
            .setCompatVectorFromResourcesEnabled(true);
    }

此篇结束，下篇文章将继续讲解Android中使用动态的VectorDrawable
