Linux网络--传输层--TCP协议基础详解

目录

• 一、TCP协议格式
• TCP与UDP的对比
• 二、TCP协议机制
• 三、确认应答机制
• 四、捎带应答
• 五、三次握手和四次挥手
• 1、应用层行为
• 2、三次握手—建立连接
• 3、四次挥手—断开连接
• 总结

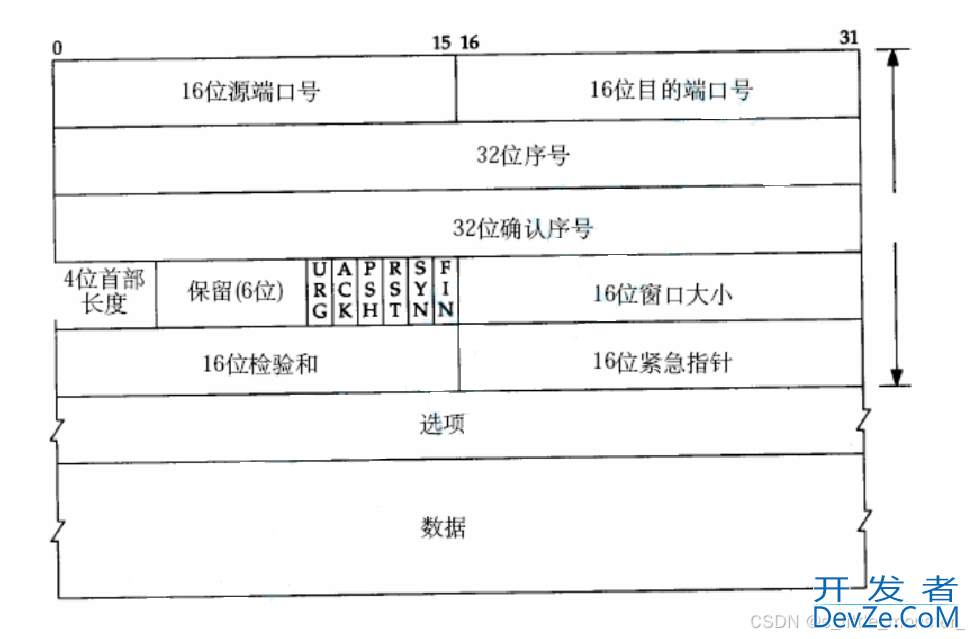

一、TCP协议格式

TCP（传输控制协议）报文结构是网络通信中重要的基础概念，用于实现可靠的数据传输

源端口与目的端口

• 作用：标识通信的两端进程（范围：0~65535）
• 示例：HTTP默认使用80端口，HTTPS使用443端口

序号

• 作用：标记本报文段中数据的第一个字节在整个数据流中的位置，用于保证数据有序传输
• 特点：SYN标志位为1时，序号为初始序号（ISN），后续序号递增

确认序号

• 作用：期望收到的下一个字节的序号，表示已成功接收该序号之前的数据
• 规则：确认号 = 已接收数据的最后一个字节序号 + 1

首部长度

• 作用：指示TCP头部的长度（以4字节为单位），最大值为60字节（默认20字节）
• 原因：由于选项字段的存在，头部长度可能变化

标志位

用来区分TCP报文的类型

• URG：紧急指针有效，通知接收方优先处理紧急数据
• ACK：确认号是否有效
• PSH：通知接收方立即将数php据提交给上层应用，即从TCP缓冲区读走
• RST：重置连接，用于异常中断
• SYN：同步序号，用于请求建立连接
• FIN：终止连接，用于断开连接

窗口大小

• 作用：告知发送方当前接收方的可用缓冲区大小，用于流量控制
• 单位：字节数，范围0~65535（通过窗口扩大因子可扩展）

校验和

• 作用：验证TCP报文段（包括头部和数据）在传输过程中是否损坏
• 计算范围：TCP头部、数据部分，以及伪首部（包含IP地址和协议号）

紧急指针

• 作用：当URG标志位为1时，若当前段起始序列号为seq，紧急指针为ptr，则紧急数据的范围就是seq到seq + ptr - 1
• 注意：紧急数据会被识别并提前处理，但紧急数据是TCP中的一种特殊机制，实际中较少使用

选项与填充

常见选项：

• 最大段长度：协商每次传输的最大数据量
• 时间戳选项：用于计算往返时间和防止序号回绕
• 填充：确保头部长度为4字节的整数倍

数据部分

• 内容：封装上层协议（如HTTP、FTP）的数据
• 注意：TCP头部不含长度字段，数据长度通过IP头部的总长度减去IP头部长度和TCP头部长度计算得出

TCP与UDP的对比

通过以上结构，TCP能够实现可靠、有序、流量可控的数据传输，是互联网核心协议之一

二、TCP协议机制

TCP拥有发送缓冲区和接收缓冲区两个缓冲区，发送信息的流程是：

• 写入缓冲区：应用程序需要发送信息时，将信息写入用户缓冲区
• 写入内核：调用wirte函数，将信息从用户缓冲区复制到发送缓冲区
• 发送数据：通过网卡和内核TCP模块处理将数据存入另一用户的接受缓冲区
• 写入用户区：javascript调用read函数，将信息从接收缓冲区拷贝到用户缓冲区中
• 应用程序获取数据：应用程序从用户缓冲区读取数据

这里发送和接收的数据就是上面我们提到的协议格式下的报文

三、确认应答机制

TCP确认应答机制是编程客栈确保数据可靠传输的核心机制之一，也是区别于UDP的核心特点之一，在保证可靠性的同时，尽可能优化传输效率

基本概念

• 作用：接收方通过发送确认消息，告知发送方数据已成功接收，避免数据丢失
• 可靠性保证：发送方在超时未收到确认消息时，会重传数据，叫做超时重传

工作流程

序号

• 每个TCP报文段都会携带一个序号，标识该段数据在数据流中的位置

确认号

• 接收方通过确认消息返回确认号，表示下一个期望接收的数据序号
• 规则：确认号 = 已成功接收的最后一个字节序号 + 1
  • 示例：若接收方成功接收序号1000~1999的数据段，确认号为2000，表示期望接收后续数据

确认应答机制

• 单次确认：发送方发送数据后，等待接收方的确认消息
• 批量确认：滑动窗口技术允许发送方连续发送多个数据段，接收方只需确认最后一个连续收到的序号，也叫累积确认

确认类型

累积确认

• 特点：接收方仅确认最后一个连续收到的数据段，忽略中间丢失的段
• 优点：实现简单，减少确认消息数量
• 缺点：若中间某个段丢失，发送方需重传后续所有段，这也叫做线头阻塞

选择性确认

• 机制：接收方通过选择性确认选项告知发送方哪些段已接收，哪些段丢失
• 优点：发送方仅重传丢失的段，避免冗余重传
• 适用场景：高带宽延迟网络，如卫星链路

优化策略

延迟确认

• 机制：接收方延迟发送确认消息（通常最多200ms），合并多个确认以减少网络流量
• 适用场景：批量数据传输，如文件下载

确认应答压缩

• 机制：在高速网络中，减少冗余确认消息的发送频率

示例说明

• 发送方发送数据段：序号1000（1000字节） → 序号2000（1000字节） → 序号3000（1000字节），接收方收到序号1000和3000的段：
• 发送确认应答 2000（累积确认，仅确认连续段），那序号2000和序号3000的数据段都会重传
• 若支持选择性确认，额外告知序号3000已接收，发送方根据确认应答和选择性确js认，仅重传序号2000的段

这个确认应答呢我有一个小技巧来记忆，发送方发送数据段之后，比如说发送了序号1000，它代表着1000~1999，那我下一个是不是就要要2000了，那么我们确认应答发送的就是2000

四、捎带应答

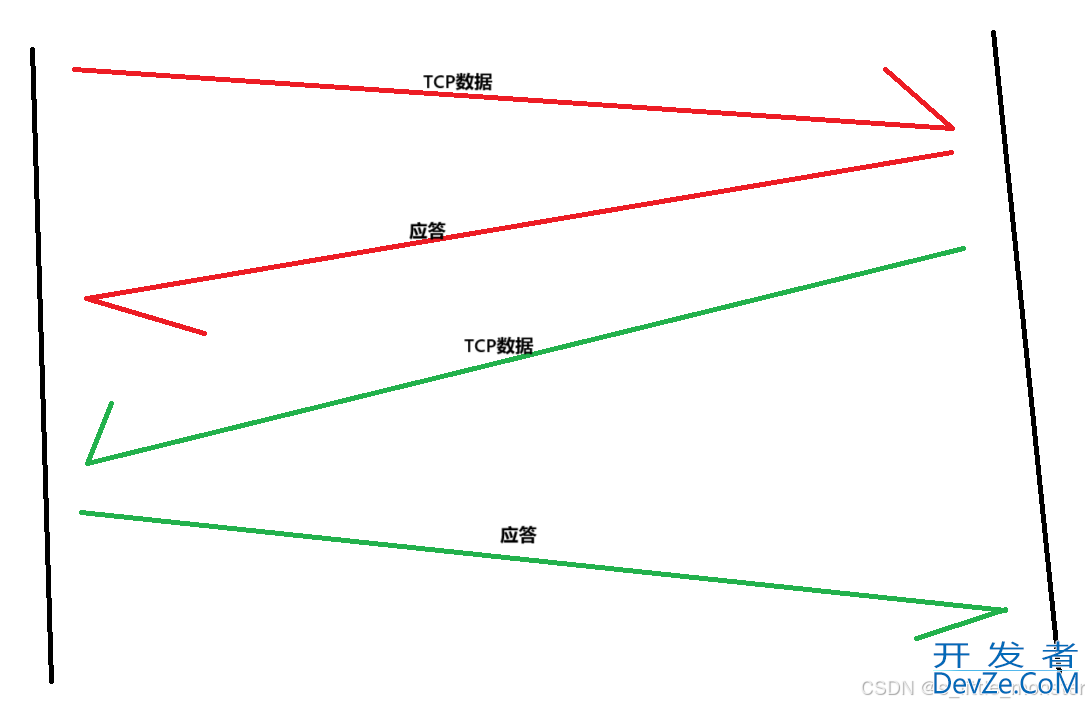

我们将捎带应答这个解释过程简化为两张图，黑色斜线表示通信双方，正常情况下如下图所示，左边给右边发送一个报文，右边要给左边一个应答，表示已经收到数据，当然这里的应答也是严格按照TCP报文结构来的，发送的也是一个完整的TCP报文（至少有报头），之后右边再给左边发送报文，左边再给右边发送一个应答

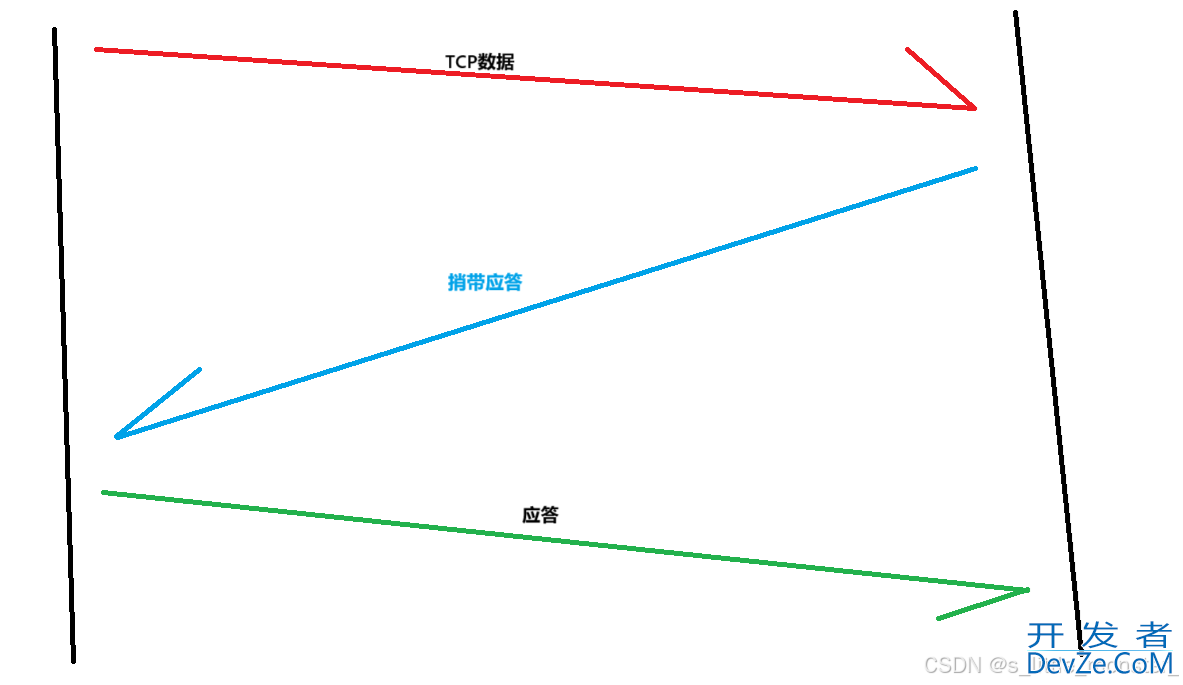

但是这样的效率会很低，在正常情况下，双方不会这样进行通信，而是将应答和要发送的TCP数据整合成一条报文，此时发送的这条报文既是应答又是数据，减少开支

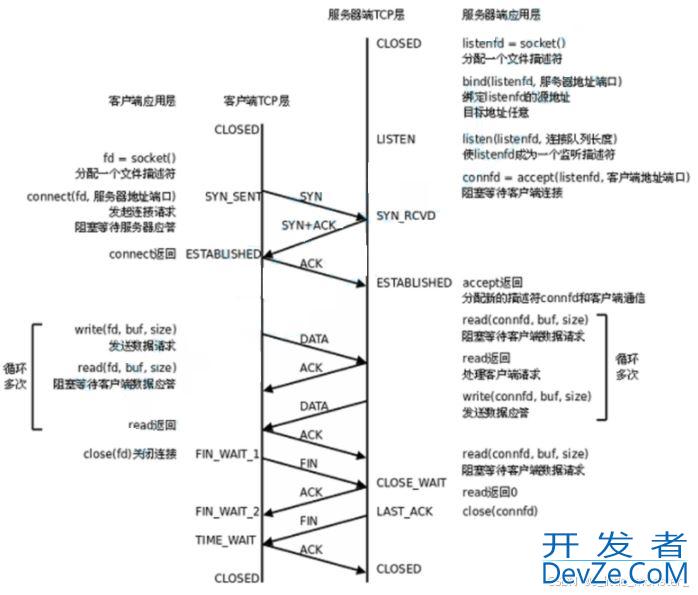

五、三次握手和四次挥手

1、应用层行为

这边我们举一个客户端和服务端的例子

三次握手

• ① 服务端应用层行为（服务器初始化）：服务端是要先开启的，应用层通过调用socket分配一个文件描述符，然后调用bind函数将这个文件描述符与服务器地址端口绑定，然后调用listen函数进入监听状态，然后调用accept函数阻塞等待客户端的连接，此时服务端开启完毕
• ② 客户端应用层行为（建立连接）：客户端后开启，应用层通过调用socket分配一个文件描述符，然后调用connect函数向服务器发起将文件描述符与服务器地址端口连接请求，connect函数会发出SYN段并阻塞等待服务器应答（第一次握手）
• ③ 服务器收到客户端SYN，会应答一个SYN-ACK段表示同意建立连接（第二次握手）
• ④ 客户端收到SYN-ACK后会从connect函数返回，同时应答一个ACK段（第三次握手）

数据传输

• ① 建立连接后，TCP协议会提供全双工的通信服务，即同一条连接同一时刻，通信双方可以同时写同时读
• ② 服务器从accept函数返回后立刻调用read函数，读socket就和读管道一样，没有数据就阻塞等待
• ③ 这时客户端调用write发送请求给服务器，服务器收到后从read返回，对客户端的请求进行处理，在此期间客户端调用read函数阻塞等待服务器的应答
• ④ 服务器调用write函数将处理结果发回客户端，再次调用read函数阻塞等待下一条请求
• ⑤ 客户端收到后从read函数返回，发送下一条请求
• ⑥ 以①~⑤循环

四次挥手

• ① 客户端调用close关闭连接，此时客户端会向服务器发送FIN段（第一次挥手）
• ② 服务器收到FIN后，回应一个ACK，同时read返回0（第二次挥手）
• ③ read返回之后，服务器就知道客户端关闭了连接，也调用close关闭连接，这个时候服务器会向客户端发送一个FIN（第三次挥手）
• ④ 客户端收到FIN，返回一个ACK给服务器（第四次挥手）www.devze.com

2、三次握手—建立连接

三次握手的机制就是建立在捎带应答上的，捎带应答不仅是通信时的一种策略，并且是建立连接时的策略

三次握手也可以是四次握手，理由和上面一样，这里的第二次握手本来也是两条消息合并发送而已

• 对于客户端来说，当我们将ACK发出了，我们就认为连接已经建立成功了，此时客户端的状态就是上上图的ESTABLISHED，建立描述该连接的客户端属性结构体就被建立了，我们TCP协议对于连接的管理当然也是先描述后组织的，此时客户端连接的属性结构体就通过指针被队列组织管理了
• 对于服务器来说，在开启监听状态LISTEN后，收到建立连接报文SYN，会对客户端进行确认并请求建立连接ACK+SYN，然后在收到客户端确认报文ACK之后建立描述该连接的服务器属性结构体，然后这个结构体也会被管理起来

3、四次挥手—断开连接

• 对于客户端来说，当没有数据要读取或发送的时候，发送结束报文FIN，进入等待状态1，FIN_WAIT1，然后一直等待，在接收到服务器的应答ACK后进入等待状态2，FIN_WAIT2，然后一直等待，在收到服务器FIN报文时，发送应答ACK并转为TIME_WAIT状态，等待一个2MSL（报文最大生存时间）的时间，然后进入CLOSED状态
• 对于服务器来说，在接收到客户端发来的结束报文FIN之后，如果自己也没有啥要发给客户端的，那么发送应答ACK并转为等待状态CLOSE_WAIT，处理之前的数据，处理完后向客户端发送结束报文FIN，并转为最终回应状态LAST_ACK，在接收到客户端的ACK的报文后，关闭连接

总结

以上为个人经验，希望能给大家一个参考，也希望大家多多支持编程客栈(www.devze.com)。
