Linux中的iptables防火墙

目录

• 一、iptables概述
• 二、规则表与规则链结构（四表五链）
• 1.简述
• 2.四表（规则表）
• 3.五链（规则链）
• 三、数据链过滤的匹配流程
• 四、iptables命令行配置方法
• 1.命令格式
• 2.基本匹配条件
• 3.隐含匹配
• 3.1.端口匹配
• 3.2 TCP标志位匹配
• 3.2 ICMP类型匹配
• 3.3 显示匹配
• 五、SNAT与DNAT
• 1.SNAT
• 2.DNAT
• 总结

一、iptables概述

iptables防火墙是linux系统防火墙的一种，实际上由两个组件netfilter和iptables组成。

netfilters与iptables的关系：

• netfilter：属于“内核态”的防火墙功能体系。是内核的一部分，由一些数据包过滤表组成，这些表包含内核用来控制数据包过滤处理的规则集。
• iptables：属于“用户态”的防火墙管理体系。是一种用来管理pythonLinux防火墙的命令程序，它使插入、修改和删除数据包过滤表中的规则变得容易，通常位于/sbin/iptables文件下。

netfilter/iptables后期简称为iptables。iptables是基于内核的防护墙，其中内置了raw、mangle、nat、filter四个规则表。表中所有规则配置后，立即生效，不需要重启服务。

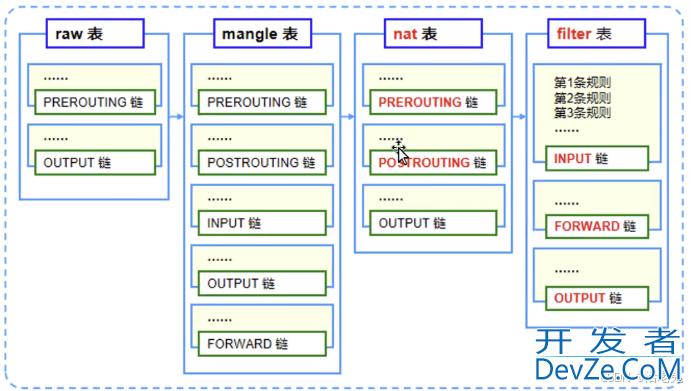

二、规则表与规则链结构（四表五链）

1.简述

• 规则表（四表）的作用：容纳各种规则链。
• 规则链（五链）的作用：容纳各种防火墙规则。

总结：表中有链，链中有规则。

2.四表（规则表）

• raw表：确定是否对该数据包进行状态跟踪。包含两个规则链 - OUTPUT、PREROUTING。
• mangle表：修改数据包内容，用于流量整形，给数据包设置标记。包含五个规则链 - INPUT、OUTPUT、FORWARD、PREROUING、POSTROUTING。
• nat表：负责网络地址转换，用来的修改数据包中的源、目标IP地址或端口。包含三个规则链 - OUTPUT、PREROUTING、POSTROUTING。
• filter表：负责过滤数据包，确定是否放行该数据包（过滤）。包含三个规则链，INPUT、FORWARD、OUTPUT。

数据包到达防火墙时，数据表之间的优先顺序：

raw -> mangle -> nat -> filter

3.五链（规则链）

• INPUT：处理入站数据包，匹配目标IP为本机的数据包。
• OUTPUT：处理出战数据包，匹配从本机发出的数据包。
• FORWARD：处理转发数据包，匹配流经本机的数据包。
• PREROUTING：在进行路由选择前处理数据包，用来修改目的地址，用来做DNET。相当于把内网服务器的IP和端口映射到路由器的外网IP和端口上。
• POSTROUTIING：在进行路由选择后处理数据包，用来修改源地址，用来做SNAT。相当于内网通过路由器NAT转换功能实现内网主机通过一个公网IP地址上网。

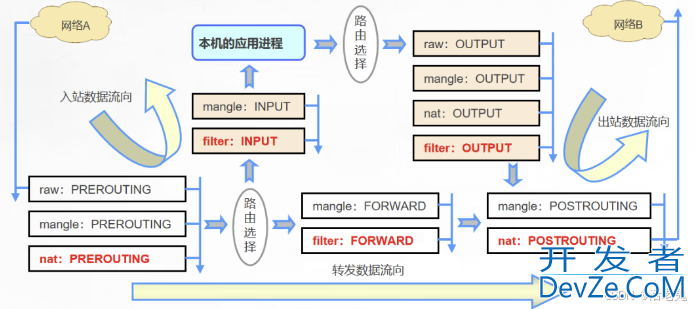

三、数据链过滤的匹配流程

• 入站数据：PREROUTING -> INPUT -> 本机的应用程序
• 出站数据：本机的应用程序 -> OUTPUT -> POSTROUTING
• 转发数据：PREROUTING -> FORWARD -> POSTROUTING

四、iptables命令行配置方法

1.命令格式

iptables -t "表名" "管理选项" "链名" "匹配条件" -j "控制类型"

• 不指定表名时，默认指filter表
• 不指定链名时，默认值表内所有链

2.基本匹配条件

3.隐含匹配

需以特定的协议匹配作为前提。

3.1.端口匹配

例：

iptables -A INPUT -p tcp --dport 20:21 -j ACCEPT

ps：--sport 和 --dport 必须配合-p "协议类型"使用

3.2 TCP标志位匹配

例：

iptables -I INPUT -p tcp --dport 22 --tcp-flags SYN,ACK,FIN,RST,URG,PSH SYN -j REJECT

拒绝来自22端口的SYN之外的tcp包（只接收SYN包）

3.2 ICMP类型匹配

例:

iptables -A INPUT -p icmp --icmp-type 8 -j -DROP
#禁止其他主机ping本机

3.3 显示匹配

要求以“-m 扩展模块”的形式明确指出类型，包括多端口、MAC地址、IP范围、数据包状态等条件。

3.3.1 多端口匹配：

-m multiport --sport 源端口列表
-m multiport --dport 目的端口列表

例：

iptables -A INPUT -p tcp -m multiport --dport 80,22,21 -j ACCEPT

3.3.2 IP范围匹配：

-m iprange --src-range 源ip范围
-m iprange --dst-range 目的ip范围

例：

iptables -A FORWARD -p udp -m iprange --src-range 192.168.80.100-19.2169.80.200

3.3.3 mac地址匹配

-m mace --mace-source "mac地址"

3.3.4 状态匹配

-m state --state "连接状态"

例：

iptables -A INPUT -p tcp -m state --state ESTABLISHED,RELATED -j ACCEPT

五、SNAT与DNAT

均需网关开http://www.devze.com启IP路由转发：

临时打开 echo 1 > /proc/sys/net/ipv4/ip_forward 或 sysctl -w net.ipv4.ip_forward=1

永久打开：

vim /etc/sysctl.conf

....
net.ipv4.ip_forward=1    #将此行写入配置文件


sysctl -p    #载入配置

1.SNAT

SNAT用于在网络中修改数据包的源地址。

SNAT转换前提条件：

• 局域网各主机已正确设置IP地址、子网掩码、默认网关地址
• Linux网关开启IP路由转发

iptables -t nat -A POSTROUTING -s 192.168.80.0/24 -o ens36 -j SNAT --to-s编程ource 12.0.0.1-12.0.0.10

2.DNAT

DNAT用于在网络中修改数据包的目的地址，通常是为了保护内网服务器的安全。

DNAT转换前提条件：

• 局域网的服务器能够访问Internet
• 网关的外网地址有正确的DNS解析记录
• Linux网关开启IP路由转发

iptables -t nat -A PREROUTING -i ens33 -d 12.0.0.1 -p tcp --dport 80 -j DNAT --to-destination 192.168.80.11

总结
