Flink时间和窗口逻辑处理源码分析

目录
  • 概览
  • 时间
    • 重要类
      • WatermarkStrategy
      • WatermarkGenerator
      • TimerService
    • 处理逻辑
    • 窗口
      • 重要类
        • Window
        • WindowAssigner
        • Triger
        • Evictor
        • WindowOperator
        • InternalAppendingState
      • 处理逻辑
      • 总结

        概览

        • 计算模型
          • DataStream基础框架
          • 事件时间和窗口
        • 部署&调度
        • 存储体系
        • 底层支撑

        在实时计算处理时,需要跟时间来打交道,如实时风控场景的时间行为序列,实时分析场景下的时间窗口统计等。而由于网络等问题,会导致处理时的数据存在乱序问题,Flink通过吸收Google Dataflow/Bean的编程模型思想,提供了灵活的处理方式,本篇来分析下Flink中具体提供的功能和底层机制。

        时间

        Flink中提供了3种时间类型来满足不同场景的需求,即处理时间、事件时间和接入时间

        • 处理时间(Processing time):数据在流式系统中处理时的机器系统时间
        • 事件时间(Event time):每条单独的事件在产出设备上发生的时间,即事件实际发生的时间。这个时间保存在发送给Flink系统的数据记录中

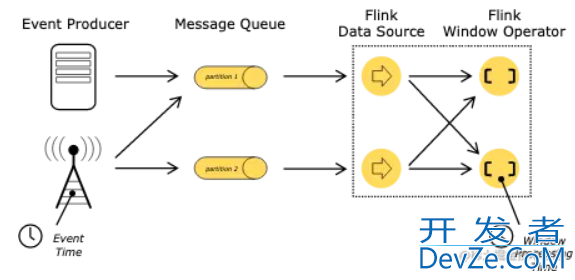

        • 接入时间(Ingestion time):Flink读取事件时的时间 下图是Flink官方文档中3个时间的标识

        Flink时间和窗口逻辑处理源码分析

        而在使用事件时间的场景下,需要一种方式来度量目前处理的事件时间,如使用事件时间窗口时,需要知道什么时候来关闭这个窗口,所以这里引入了Watermark的机制。 这里先介绍Watermark关联的3个概念

        • WatermarkStrategy:org.apache.flink.table.sources.wmstrategies.WatermarkStrategy,定义怎么在DataStream中去生成Watermark的策略,其子类有定义了多种不同的策略
        • WatermarkGenerator:具体生成Watermark的生成器类
        • TimestampAssigner:从数据记录中提取时间戳

        重要类

        WatermarkStrategy

        Flink中提供了一些常用的watermark策略,主要我们看看PeriodicWatermarkAssigner这个策略,周期性水位策略,其有2个子类

        • BoundedOutOfOrderTimestamps:没有顺序的数据,指定对应的延迟来产生watermark,产生的watermark为获取的数据中的最大时间-指定的delay
        • AscendingTimestamps:对于有顺序的数据使用,产生的watermark为获取的数据中最大的时间-1

        WatermarkGenerator

        WatermarkGenerator接口有2个方法

        @Public
        public interface WatermarkGenerator<T> {
            /**
             * 每来一条事件数据调用一次,可以检查或者记录事件的时间戳,或者也可以基于事件数据本身去生成 watermark。
             */
            void onEvent(T event, long eventTimestamp, WatermarkOutput output);
            /**
             * 周期性的调用,也许会生成新的 watermark,也许不会。
             *
             * <p>调用此方法生成 watermark 的间隔时间由 {@link ExecutionConfig#getAutoWatermarkInterval()} 决定。
             */
            void onPeriodicEmit(WatermarkOutput output);
        }


        watermark生成的方式分为2种:周期性生成和标记生成 周期性生成的通过onEvent()方法来更新最大时间戳,而在框架调用onPeriodicEmit()时发出watermark 标记生成通过onEvent()来处理,如果有满足条件的记录出现,就发出watermark

        TimerService

        如何获取当前的处理时间和watermark呢,这个在Flink中通过TimerService来负责,下面先看看这个接口的相关方法

            //返回当前处理时间
            /** Returns the current processing time. */
            long currentProcessingTime();
            //返回当前事件时间watermark
            /** Returns the current event-time watermark. */
            long currentWatermark();
            //注册一个timer,当事件时间水位超过给定时间时触发
            void registerEventTimeTimer(long time);


        上面介绍了时间和watermark相关的重要类,下面通过一个例子把这些串联起来,看其是如何来运转的

        处理逻辑

        我们以Flink官方文档中的watermark代码例子结合来介绍

        WatermarkStrategy<Event> strategy = WatermarkStrategy
                .<Event>forBoundedOutOfOrderness(Duration.ofSeconds(20))
                .withTimestampAssigner((event, timestamp) -> event.timestamp);
        DataStream<Event> withTimestampsAndwatermarks =
            stream.assignTimestampsAndWatermarks(strategy);


        这里通过WatermarkStrategy.forBoundedOutOfOrderness(Duration.ofSeconds(20))生成了一个延迟为20秒的有界限的watermark策略,然后指定了TimestampAssigner为时间戳为事件的timestamp字段。 stream.assignTimestampsAndWatermarks方法返回的是一个DataStream,通过第一篇的介绍,这里对应有一个Transformation(TimestampsAndWatermarksTransformation),同时也对应有一个StreamOperator(TimestampsAndWatermarksOperator, 注意这个是在Translator(TimestampsAndWatermarksTransformationTranslator)中定义的),我们看看具体的watermark在TimestampsAndWatermarksOperator中的处理逻辑如何

            public void open() throws Exception {
                super.open();
                timestampAssigner = watermarkStrateghttp://www.devze.comy.createTimestampAssigner(this::getMetricGroup);
                // 创建watermarkGenerator
                watermarkGenerator =
                        emitProgressiveWatermarks
                                ? watermarkStrategy.createWatermarkGenerator(this::getMetricGroup)
                                : new NoWatermarksGenerator<>();
                wmOutput = new WatermarkEmittphper(output);
                //获取周期性watermark的调度周期
                watermarkInterval = getExecutionConfig().getAutoWatermarkInterval();
                if (watermarkInterval > 0 && emitProgressiveWatermarks) {
                    final long now = getProcessingTimeService().getCurrentProcessingTime();
                    // 获取timerService 注册Timer
                    getProcessingTimeService().registerTimer(now + watermarkInterval, this);
                }
            }


        在StreamOperator的前处理方法中,创建了WatermarkGenerator,然后获取watermark触发周期,注册到TimerService里面 后续再StreamOperator的每条数据处理方法中(processElement)调用了

        watermarkGenerator.onEvent(event, newTimestamp, wmOutput);


        这里实际会更新最大事件时间戳 而前面注册Timer时会传入一个ProcessingTimeCallback对象,该接口有个onProcessingTime方法,而TimestampsAndWatermarksOperator实现了该接口

        // ProcessingTimeCallback.Java
        ScheduledFuture<?> registerTimer(long timestamp, ProcessingTimeCallback target);

        //TimestampsAndWatermarksOperator.java
            @Override
            public void onProcessingTime(long timestamp) throws Exception {
                // 发送watermark
                watermarkGenerator.onPeriodicEmit(wmOutput);
                // 更新下次触发时间
                final long now = getProcessingTimeService().getCurrentProcessingTime();
                getProce开发者_JAVA入门sshttp://www.devze.comingTimeService().registerTimer(now + watermarkInterval, this);
            }


        这里通过回调,触发发送watermark和再次注册下一个调度时间点,而下游算子收到了watermark如何处理呢,如在window算子里面,回去更新算子里面TimerService的currentWatermark,这样如果新数据小于当前watermark那就会丢掉或按siteOutput处理,具体我们再分析窗口时再介绍。

        窗口

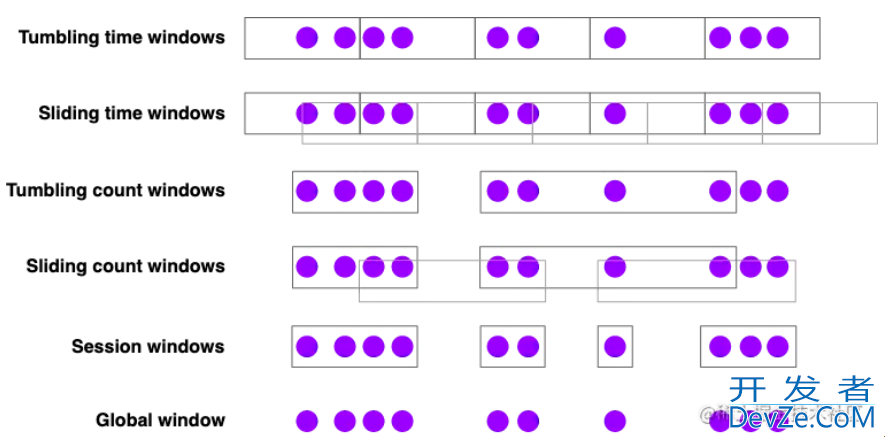

        在实际场景中有很多对一段时间的数据来进行处理的需求,Flink中提供了不同种类的窗口来支持

        Flink时间和窗口逻辑处理源码分析

        具体的类型有

        • 滚动窗口:按固定的区间划分,各个之间不重叠,如近1分钟的页面访问量
        • 滑动窗口:按固定区间划分,但窗口间会存在重叠,如每10秒计算近1分钟的页面访问量
        • 会话窗口:超过一段时间该窗口没有数据则视为该窗口结束

        重要类

        Window

        定义了窗口的类型,目前有2个子类TimeWindow和GlobalWindow。TimeWindow指一个时间区间的,指定了开始时间(含)和结束时间(不含); GlobalWindow指一个单独的窗口,包括所有的数据

        WindowAssigner

        分配哪些窗口给输入的元素,按照不同的窗口类型和时间类型有不同的分配方式的子类。

        • SlidingProcessingTimeWindows
        • SlidingEventTimeWindows
        • TumblingEventTimeWindows
        • Tumblihttp://www.devze.comngProcessingTimeWindows
        • GlobalWindows 另外在session Window场景会涉及到window的合并,这里有一类单独的MergingWindowAssigner类来实现

        Triger

        用于确定每片窗口什么时候进行计算或清理,如有按时间、数量等方式。Triger后有如下几种结果(定义在TriggerResult中)

            //不做任何操作
            CONTINUE(false, false),
            /** {@code FIRE_AND_PURGE} evaLuates the window function and emits the window result. */
            //执行窗口函数并发送结果,然后清除窗口
            FIRE_AND_PURGE(true, true),
            /**
             * On {@code FIRE}, the window is evaluated and results are emitted. The window is not purged,
             * though, all elements are retained.
             */
            //执行窗口函数并发送结果,但窗口不清除
            FIRE(true, false),
            /**
             * All elements in the window are cleared and the window is discarded, without evaluating the
             * window function or emitting any elements.
             */
            //直接清理数据和丢弃窗口
            PURGE(false, true);


        Evictor

        用于在Triger触发后,在执行WindowFunction前,按指定条件移除一些数据,如TimeEvictor,移除指定时间之前的数据

        WindowOperator

        针对window的处理的StreamOperator,还有一个子类EvictingWindowOperator。针对每条数据的具体处理逻辑都在该类中处理,后面我们单独展开来介绍

        InternalAppendingState

        在窗口数据没有被触发时,这些数据需要有个地方进行保存。该类来保存相关的数据信息(针对滑动和滚动窗口的,session窗口的处理比较复杂有其他的类来处理),InternalAppendingState类是InternalKvState的子类,这里的key是对应的窗口,这里还有比较多的优化和细节,这块我们下篇介绍状态时来深入分析

        处理逻辑

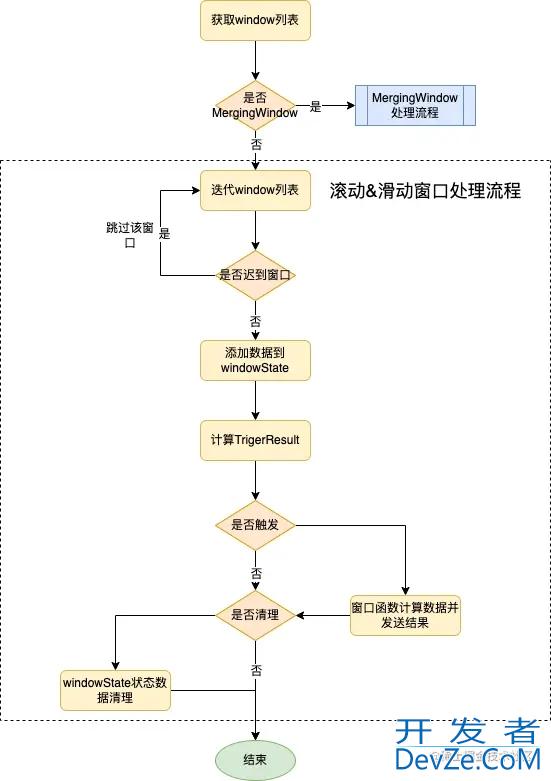

        下面我们深入来了解下具体的处理流程,见下图

        Flink时间和窗口逻辑处理源码分析

        WindowOperator对数据的处理流程分为如下几个步骤

        • 对传入的数据获取其对应的窗口列表
        • 对获取的窗口列表进行迭代处理,判断是否迟到的窗口,如果是迟到的就直接下一个
        • 把数据插入到windowState中
        • 计算看是否会触发Triger,如果结果为FIRE,那就对窗口数据进行计算并发送出来;如果结果为需要清理,就清理对应的windowState. session window的处理流程与此类似,只是在前面会判断窗口是否需要做合并,如果需要会进行合并处理

        实现细节注意 1.key在多窗口复制,如果是滑动窗口,那一个key会同时命中多个窗口,那这里的处理模式是把该key的值存放到多个窗口的状态中

        总结

        Flink中通过多时间语义和watermark,提供了灵活的方式处理时效性、准确性和成本之间的关系。本篇深入介绍了相关的机制信息。另介绍了窗口相关内容,窗口把要处理的数据做了个缓存,直到满足条件了才触发进行计算和发送到下游。这里的缓存需要使用到Flink的状态的机制,这个我们下一篇来介绍。最后附录提供了2篇讲流式处理的经典文章

        附录

        Streaming 101: The world beyondjs BATch

        Streaming 102:The world beyond batch
