Flink作业Task运行源码解析

目录
  • 引言
  • 概览
  • 调度框架
    • JobMaster
    • ScheduleNG
    • TaskExecutor
    • Task
  • 计算框架
    • 算子计算处理
  • 总结

    引言

    上一篇我们分析了Flink部署集群的过程和作业提交的方式,本篇我们来分析下,具体作业是如何被调度和计算的。具体分为2个部分来介绍

    • 作业运行的整体框架,对相关的重要角色有深入了解
    • 计算流程,重点是如何调度具体的operator机制

    概览

    首先我们来了解下整体的框架 JobMaster: 计算框架的主节点,负责运行单个JobGraph,包括任务的调度,资源申请和TaskManager的管理等。 TaskExecutor: 负责多个Task的具体执行 Dispatcher接收到submitJob的请求后,会生成一个JobMaster实例(具体为Dispatcher创建JobManagerRunner,JobManagerRunner创建JobMaster),下面来具体介绍下JobMaster和TaskExecutor的内部信息

    调度框架

    JobMaster

        private final SchedulerNG schedulerNG;
        private final ShuffleMaster<?> shuffleMaster;
        private final SlotPoolService slotPoolService;
        private final LeaderRetrievalService resourceManagerLeaderRetriever;
        private final BlobWriter blobWriter;
        private final JobMasterPartitionTracker partitionTracker;
        private HeartbeatManager<TaskExecutorToJobManagerHeartbeatPayload, AllocatedSlotReport>
                taskManagerHeartbeatManager;
        private HeartbeatManager<Void, Void> resourceManagerHeartbeatManager;


    JobMaster作为整个任务调度计算的主节点,需要和一些外部角色进行交互,具体的如下:

    • resourceManagerLeaderRetriever: 负责和resourceManager间的通讯
    • slotPoolService: 用于管理slotpool的,slot资源管理,负责slot的申请、释放等。
    • partitionTracker: 负责算子计算结果数据分区的跟踪
    • schedulerNG:内部的调度引擎,负责job的调度处理
    • shuffleMaster: 数据shuffle处理
    • taskManagerHeartbeatManager:记录和taskManager间的心跳信息,
    • resourceManagerHeartbeatManager:记录和resourceManager间的心跳

    ScheduleNG

    ScheduleNG实际负责job调度处理,包括生成ExecutionGraph,作业的调度执行,任务出错处理等。其实现类为DefaultScheduler

    • SchedulingStrategwww.devze.comy:任务调度的策略,实现类为PipelinedRegionSchedulingStrategy,按pipeline region的粒度来调度任务
    • ExecutionGraphFactory:其实现类为DefaultExecutionGraphFactory,创建ExecutionGraph的工厂类

    TaskExecutor

    实际任务运行的节点,该类负责多个任务的运行,首先我们看看其实现了TaskExecutorGateway接口,TaskExecutorGateway定义了各类可以调用的功能接口,具体内容见下表

    分类方法名说明
    Task操作相关SubmitTask向TaskExecutor提交任务
    Task操作相关cancelTask取消指定的任务
    Task操作相关sendOperatorEventToTask发送算子事件给Task
    Slot操作相关requestSlot给指定的Job分配指定的slot
    Sljavascriptot操作相关freeSlot释放对应的slot
    Slot操作相关freeInactiveSlots释放指定Job的未使用的slot
    Partition操作相关updatePartitions更新分区信息
    Partition操作相关releaseorPromotePartitions批量释放或保留分区
    Partition操作相关releaseClusterPartitions释放属于给定datasets的所有集群分区数据
    checkpoint操作相关triggerCheckpoint触发指定任务的checkpoint处理
    checkpoint操作相关confirmCheckpoint确认指定任务的checkpoint
    checkpoint操作相关abortCheckpoint终止给定任务的checkpoint

    Task

    一个Task负责TaskManager上一个subtask的一次执行,Task对Flink Operator进行包装然后运行,并提供需要的各类服务,如消费输入数据,生产数据以及和JobManager通讯。Task实现了Runnable接口,即通过一个单独的线程来运行,而其中的Flink Operator部分封装在实现了TaskInvokable接口的类中,实现类主要为SourceStreamTask和OneInputStreamTask。下面分别详细介绍下这几个类

    • Task: 对应为一个线程,来运行具体的Operator的逻辑,并包括相关的其他的辅助功能,包括如执行状态的管理、结果数据管理(ResultPartitionWriters)、输入数据(IndexInputGate)以及生成封装了Operator逻辑的TaskInvokable实例并运行

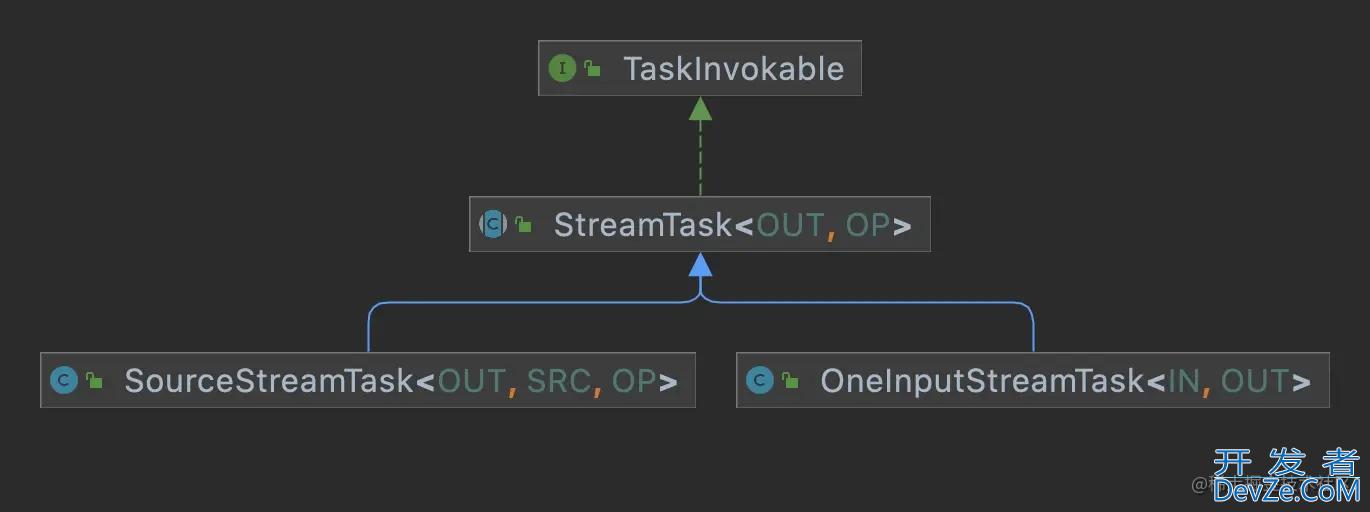

    • TaskInvokable:封装了具体Operator的处理逻辑,主要包括有2个方法,restore()和invoke()。restore()方法在invoke()之前调用,用于恢复上次的有效状态。invoke()方法执行具体的处理逻辑。下面我们看看其实现子类(这里只列了与StreamGraph相关的实现类,对于其他的子类没有展示)

    Flink作业Task运行源码解析

    • SourceStreamTask:用于执行StreamSource,即源头的读取数据类Operator
    • OneInputStreamTask:用于执行OneInputStreamOperator,即只有一个输入的operator
    • TwoInputStreamTask: 用于执行TwoInputStreamOperator,有2个输入的operator
    • MultipleInputStreamTask: 用于执行MultipleInputStreamOperator,有多个输入的operator

    计算框架

    计算框架这节主要来了解数据是如何在Flinwww.devze.comk中如何处理和流转的。这里我们主要回答以下几个问题:

    • Flink中整个数据的处理流程,单条数据是如何在各个算子间流转和处理的
    • 对于算子chain和其他算子其底层实现区别是怎样的,为何chain后的效率会高 我们先以StreamMap算子为例来看整体计算框架的设计
    public class StreamMap<IN, OUT> extends AbstractUdfStreamOperator<OUT, MapFunction<IN, OUT>>
            implements OjsneInputStreamOperator<IN, OUT> {
        private static final long serialVersionUID = 1L;
        public StreamMap(MapFunction<IN, OUT> mapper) {
            super(mapper);
            chainingStrategy = ChainingStrategy.ALWAYS;
        }
        @Override
        public void processElement(StreamRecord<IN> element) throws Exception {
            output.collect(element.replace(userFunction.map(element.getValue())));
        }
    }

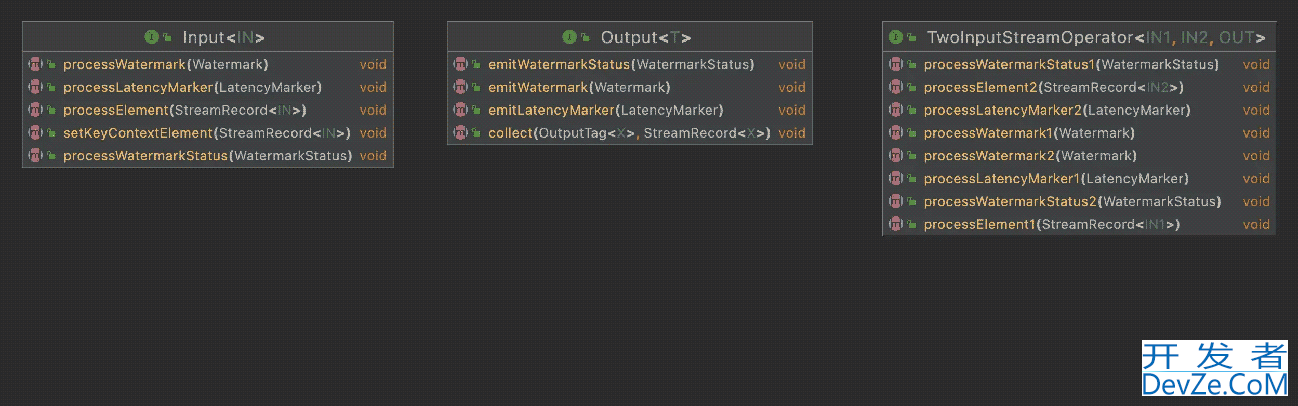

    这里StreamMap实现了Input接口,其中在实现的processElement()方法中实现了具体的对具体数据的操作处理(Operator),并将结果通过Output接口的collect()方法发射出去。我们先看看这2个接口定义的方法

    Flink作业Task运行源码解析

    基本上2边是一一对应的关系,Input负责处理Element\Watermark\WatermarkStatus\LatencyMarker,而Output负责emit这些。这里Input是处理一个输入的,如果是2个输入那对应的就是TwoInputStreamOperator

    算子计算处理

    对于Chain的操作,是通过Output接口的实现类ChainingOutput.Java

        // ChainingOutput.java
        @Override
        public void collect(StreamRecord<T> record) {
            pushToOperator(record);
        }
        protected <X> void pushToOperator(StreamRecord<X> record) {
            try {
                ...
                input.spythonetKeyContextElement(castRecord);
                input.processElement(castRecord);
            } catch (Exception e) {
                throw new ExceptionInChainedOperatorException(e);
            }


    这里可以看到在output.co开发者_C学习llect()方法中把数据再推送到了算子,然后算子(input)继续执行processElement()这样来实现了在当前线程内的pipeline处理,

    总结

    本篇我们介绍了Flink是如何来执行相应的算子来实现计算的,主要介绍了TaskExecutor运行的Task实现,以及chain算子是如何串行来运行的。对于算子之间的数据交互这块我们后面一篇来单独介绍。

    以上就是Flink作业Task运行源码解析的详细内容,更多关于Flink作业Task运行的资料请关注我们其它相关文章!
