RocketMQ NameServer架构设计启动流程

2023-02-01 10:18 开发作者： hsfxuebao

引言

本文我们来分析NameServer相关代码，在正式分析源码前，我们先来回忆下NameServer的功能：

NameServer是一个非常简单的Topic路由注册中心，其角色类似Dubbo中的zookeeper，支持Broker的动态注册与发现。主要包括两个功能：

Broker管理，NameServer接受Broker集群的注册信息并且保存下来作为路由信息的基本数据。然后提供心跳检测机制，检查Broker是否还存活；
路由信息管理，每个NameServer将保存关于Broker集群的整个路由信息和用于客户端查询的队列信息。然后Producer和Conumser通过NameServer就可以知道整个Broker集群的路由信息，从而进行消息的投递和消费。

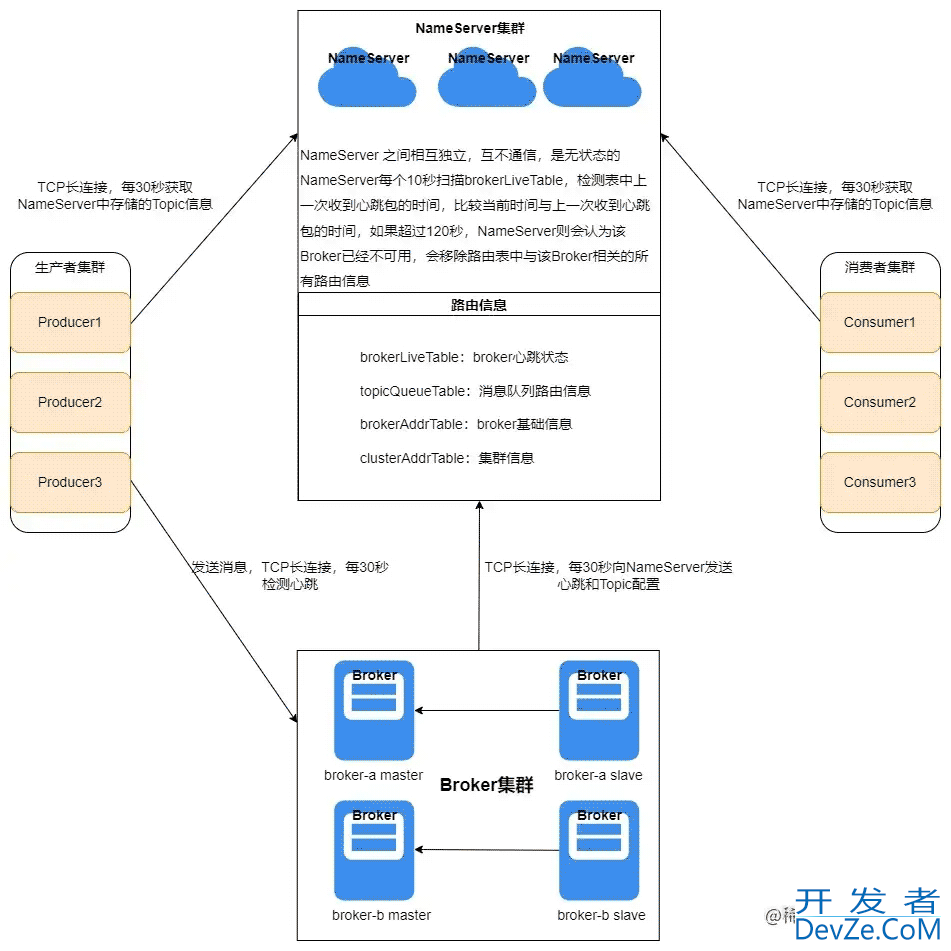

1. 架构设计

Broker启动的时候会向所有的NameServer注册，生产者在发送消息时会先从NameServer中获取Broker消息服务器的地址列表，根据负载均衡算法选取一台Broker消息服务器发送消息。NameServer与每台Broker之间保持着长连接，并且每隔10秒会检查Broker是否存活，如果检测到Broker超过120秒未发送心跳，则从路由注册表中将该Broker移除。

但是路由的变化不会马上通知消息生产者，这是为了降低NameServe的复杂性，所以在RocketMQ中需要消息的发送端提供容错机制来保证消息发送的高可用性，这在后续关于RocketMQ消息发送的章节会介绍。

RocketMQ NameServer架构设计启动流程

2. 启动流程源码分析

2.1 主方法：NamesrvStartup#main

NameServer位于RocketMq项目的namesrv模块下，主类是org.apache.rocketmq.namesrv.NamesrvStartup，代码如下：

public class NamesrvStartup {
    ...
    public static void main(String[] args) {
        main0(args);
    }
    public static NamesrvController main0(String[] args) {
        try {
            // 创建 controller
            NamesrvController controller = createNamesrvController(args);
            // 启动
            start(controller);
            String tip = "The Name Server boot success. serializeType="
                    + RemotingCommand.getSerializeTypeConfigInThisServer();
            log.info(tip);
            System.out.printf("%s%n", tip);
            return controller;
        } catch (Throwable e) {
            e.printStackTrace();
            System.exit(-1);
        }
        return null;
    }
    ...
}

可以看到，main()方法里的代码还是相当简单的，主要包含了两个方法：

createNamesrvController(...)：创建 controller
start(...)：启动nameServer

接下来我们就来分析这两个方法了。

2.2 创建controller：NamesrvStartup#createNamesrvController

public static NamesrvController createNamesrvController(String[] args)
        throws IOException, JoranException {
    // 省略解析命令行代码
    ...
    // nameServer的相关配置
    final NamesrvConfig namesrvConfig = new NamesrvConfig();
    //  nettyServer的相关配置
    final NettyServerConfig nettyServerConfig = new NettyServerConfig();
    // 端口写死了。。。
    nettyServerConfig.setListenPort(9876);
    if (commandLine.hasOption('c')) {
        // 处理配置文件
        String file = commandLine.getOptionValue('c');
        if (file != null) {
            // 读取配置文件，并将其加载到 properties 中
            InputStream in = new BufferedInputStream(new FileInputStream(file));
            properties = new Properties();
            properties.load(in);
            // 将 properties 里的属性赋值到 namesrvConfig 与 nettyServerConfig
            MixAll.properties2Object(properties, namesrvConfig);
            MixAll.properties2Object(properties, nettyServerConfig);
            namesrvConfig.setConfigStorePath(file);
            System.out.printf("load config properties file OK, %s%n", file);
            in.close();
        }
    }
    // 处理 -p 参数，该参数用于打印nameServer、nettyServer配置，省略
    ...
    // 将 commandLine 的所有配置设置到 namesrvConfig 中
    MixAll.properties2Object(ServerUtil.commandLine2Properties(commandLine), namesrvConfig);
    // 检查环境变量：ROCKETMQ_HOME
    if (null == namesrvConfig.getRocketmqHome()) {
        // 如果不设置 ROCKETMQ_HOME，就会在这里报错
        System.out.printf("Please set the %s variable in your environment to match
                the location of the RocketMQ installation%n", MixAll.ROCKETMQ_HOME_ENV);
        System.exit(-2);
    }
    // 省略日志配置
    ...
    // 创建一个controller
    final NamesrvController controller =
            new NamesrvController(namesrvConfig, nettyServerConfig);
    // 将当前 properties 合并到项目的配置中，并且当前 properties 会覆盖项目中的配置
    controller.getConfiguration().registerConfig(properties);
    return controller;
}

这个方法有点长，不过所做的事就两件：

处理配置
创建NamesrvController实例

2.2.1 处理配置

咱们先简单地看下配置的处理。在我们启动项目中，可以使用-c /xxx/xxx.conf指定配置文件的位置，然后在createNamesrvController(...)方法中，通过如下代码

InputStream in = new BufferedInputStream(new FileInputStream(file));
properties = new Properties();
properties.load(in);

将配置文件的内容加载到properties对象中，然后调用MixAll.properties2Object(properties, namesrvConfig)方法将properties的属性赋值给namesrvConfig，``MixAll.properties2Object(...)`代码如下：

public static void properties2Object(final Properties p, final Object object) {
    Method[] methods = object.getClass().getMethods();
    for (Method method : methods) {
        String mn = method.getName();
        if (mn.startsWith("set")) {
            try {
                String tmp = mn.substring(4);
                String first = mn.substring(3, 4);
                // 首字母小写
                String key = first.toLowerCase() + tmp;
                // 从Properties中获取对应的值
                String property = p.getProperty(key);
                if (property != null) {
                    // 获取值，并进行相应的类型转换
                    Class<?>[] pt = method.getParameterTypes();
                    if (pt != null && pt.length > 0) {
                        String cn = pt[0].getSimpleName();
                        Object arg = null;
                        // 转换成int
                        if (cn.equals("int") || cn.equals("Integer")) {
                            arg = Integer.parseInt(property);
                        // 其他类型如long,double,float,boolean都是这样转换的，这里就省略了
                        } else if (...) {
                            ...
                        } else {
                            continue;
                        }
                        // 反射调用
                        method.invoke(object, arg);
                    }
                }
            } catch (Throwable ignored) {
            }
        }
    }
}

这个方法非常简单:

先获取到object中的所有setXxx(...)方法
得编程客栈到setXxx(...)中的Xxx
首字母小写得到xxx
从properties获取xxx属性对应的值，并根据setXxx(...)方法的参数类型进行转换
反射调用setXxx(...)方法进行赋值

这里之后，namesrvConfig与nettyServerConfig就赋值成功了。

2.2.2 创建NamesrvController实例

我们再来看看createNamesrvController(...)方法的第二个重要功能：创建NamesrvController实例.

创建NamesrvController实例的代码如下：

final NamesrvController controller = new NamesrvController(namesrvConfig, nettyServerConfig);

我们直接进入NamesrvController的构造方法：

/**
 * 构造方法，一系列的赋值操作
 */
public NamesrvController(NamesrvConfig namesrvConfig, NettyServerConfig nettyServerConfig) {
    this.namesrvConfig = namesrvConfig;
    this.nettyServerConfig = nettyServerConfig;
    this.kvConfigManager = new KVConfigManager(this);
    this.routeInfoManager = new RouteInfoManager();
    this.brokerHousekeepingService = new BrokerHousekeepingService(this);
    this.configuration = new Configuration(log, this.namesrvConfig, this.nettyServerConfig);
    thphpis.configuration.setStorePathFromConfig(this.namesrvConfig, "configStorePath");
}

构造方法里只是一系列的赋值操作，没做什么实质性的工作，就先不管了。

2.3 启动nameServer：NamesrvStartup#start

让我们回到一开始的NamesrvStartup#main0方法，

public static NamesrvController main0(String[] args) {
    try {
        NamesrvController controller = createNamesrvController(args);
        start(controller);
        ...
    } catch (Throwable e) {
        e.printStackTrace();
        System.exit(-1);
    }
    return null;
}

接下来我们来看看start(controller)方法中做了什么，进入NamesrvStartup#start方法：

public static NamesrvController start(final NamesrvController controller) throws Exception {
    if (null == controller) {
        throw new androidIllegalArgumentException("NamesrvController is null");
    }
    // 初始化
    boolean initResult = controller.initialize();
    if (!initResult) {
        controller.shutdown();
        System.exit(-3);
    }
    // 关闭钩子，可以在关闭前进行一些操作
    Runtime.getRuntime().addShutdownHook(new ShutdownHookThread(log, new Callable<Void>() {
        @Override
        public Void call() throws Exception {
            controller.shutdown();
            return null;
        }
    }));
    // 启动
    controller.start();
    return controller;
}

start(...)方法的逻辑也十分简洁，主要包含3个操作：

初始化，想必是做一些启动前的操作
添加关闭钩子，所谓的关闭钩子，可以理解为一个线程，可以用来监听jvm的关闭事件，在jvm真正关闭前，可以进行一些处理操作，这里的关闭前的处理操作就是controller.shutdown()方法所做的事了，所做的事也很容易想到，无非就是关闭线程池、关闭已经打开的资源等，这里我们就不深究了
启动操作，这应该就是真正启动nameServer服务了

接下来我们主要来探索初始化与启动操作流程。

2.3.1 初始化：NamesrvController#initialize

初始化的处理方法是NamesrvController#initialize，代码如下：

public boolean initialize() {
    // 加载 kv 配置
    this.kvConfigManager.load();
    // 创建 netty 远程服务
    this.remotingServer = new NettyRemotingServer(this.nettyServerConfig,
            this.broke编程客栈rHousekeepingService);
    // netty 远程服务线程
    this.remotingExecutor = Executors.newFixedThreadPool(
            nettyServerConfig.getServerWorkerThreads(),
            new ThreadFactoryImpl("RemotingExecutorThread_"));
    // 注册，就是把 remotingExecutor 注册到 remotingServer
    this.registerProcessor();
    // 开启定时任务，每隔10s扫描一次broker，移除不活跃的broker
    this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {
        @Override
        public void run() {
            NamesrvController.this.routeInfoManager.scanNotActiveBroker();
        }
    }, 5, 10, TimeUnit.SECONDS);
    // 省略打印kv配置的定时任务
    ...
    // Tls安全传输，我们不关注
    if (TlsSystemConfig.tlsMode != TlsMode.DISABLED) {
        ...
    }
    return true;
}

这个方法所做的事很明了，代码中都已经注释了，代码看着多，实际干的就两件事：

处理netty相关：创建远程服务与工作线程
开启定时任务：移除不活跃的broker

什么是NettyRemotingServer呢？在本文开篇介绍NamerServer的功能时，提到NameServer是一个简单的注册中心，这个NettyRemotingServer就是对外开放的入口，用来接收broker的注册消息的，当然还会处理一些其他消息，我们后面会分析到。

1. 创建NettyRemotingServer

我们先来看看NettyRemotingServer的创建过程：

public NettyRemotingServer(final NettyServerConfig nettyServerConfig,
        final ChannelEventListener channelEventListener) {
    super(nettyServerConfig.getServerOnewaySemaphoreValue(),
            nettyServerConfig.getServerAsyncSemaphoreValue());
    this.serverBootstrap = new ServerBootstrap();
    this.nettyServerConfig = nettyServerConfig;
    this.channelEventListener = channelEventListener;
    int publicThreadNums = nettyServerConfig.getServerCallbackExecutorThreads();
    if (publicThreadNums &lt;= 0) {
        publicThreadNums = 4;
    }
    // 创建 publicExecutor
    this.publicExecutor = Executors.newFixedThreadPool(publicThreadNums, new ThreadFactory() {
        private AtomicInteger threadIndex = new AtomicInteger(0);
        @Override
        public Thread newThread(Runnable r) {
            return new Thread(r, "NettyServerPublicExecutor_"
                    + this.threadIndex.incrementAndGet());
        }
    });
    // 判断是否使用 epoll
    if (useEpoll()) {
        // boss
        this.eventLoopGroupBoss = new EpollEventLoopGroup(1, new ThreadFactory() {
            private AtomicInteger threadIndex = new AtomicInteger(0);
            @Override
            public Thread newThread(Runnable r) {
                return new Thread(r, String.format("NettyEPOLLBoss_%d",
                    this.threadIndex.incrementAndGet()));
            }
        });
        // worker
        this.eventLoopGroupSelector = new EpollEventLoopGroup(
                nettyServerConfig.getServerSelectorThreads(), new ThreadFactory() {
            private AtomicInteger threadIndex = new AtomicInteger(0);
            p开发者_Go学习rivate int threadTotal = nettyServerConfig.getServerSelectorThreads();
            @Override
            public Thread newThread(Runnable r) {
                return new Thread(r, String.format("NettyServerEPOLLSelector_%d_%d",
                    threadTotal, this.threadIndex.incrementAndGet()));
            }
        });
    } else {
        // 这里也是创建了两个线程
        ...
    }
    // 加载ssl上下文
    loadSslContext();
}

整个方法下来，其实就是做了一些赋值操作，我们挑重点讲:

serverBootstrap：熟悉netty的小伙伴应该对这个很熟悉了，这个就是netty服务端的启动类
publicExecutor：这里创建了一个名为publicExecutor线程池，暂时并不知道这个线程有啥作用，先混个脸熟吧
eventLoopGroupBoss与eventLoopGroupSelector线程组：熟悉netty的小伙伴应该对这两个线程很熟悉了，这就是netty用来处理连接事件与读写事件的线程了，eventLoopGroupBoss对应的是netty的boss线程组，eventLoopGroupSelector对应的是worker线程组

到这里，netty服务的准备工作本完成了。

2. 创建netty服务线程池

让我们再回到NamesrvController#initialize方法，NettyRemotingServer创建完成后，接着就是netty远程服务线程池了：

this.remotingExecutor = Executors.newFixedThreadPool(
    nettyServerConfig.getServerWorkerThreads(),
    new ThreadFactoryImpl("RemotingExecutorThread_"));

创建完成线程池后，接着就是注册了，也就是registerProcessor方法所做的工作：

this.registerProcessor();

在registerProcessor()中，会把当前的 NamesrvController 注册到 remotingServer中：

private void registerProcessor() {
    if (namesrvConfig.isClusterTest()) {
        this.remotingServer.registerDefaultProcessor(
            new ClusterTestRequestProcessor(this, namesrvConfig.getProductEnvName()),
            this.remotingExecutor);
    } else {
        // 注册操作
        this.remotingServer.registerDefaultProcessor(
            new DefaultRequestProcessor(this), this.remotingExecutor);
    }
}

最终注册到为NettyRemotingServer的defaultRequestProcessor属性：

@Override
public void registerDefaultProcessor(NettyRequestProcessor processor, ExecutorService executor) {
    this.defaultRequestProcessor
            = new Pair<NettyRequestProcessor, ExecutorService>(processor, executor);
}

好了，到这里NettyRemotingServer相关的配置就准备完成了，这个过程中一共准备了4个线程池：

publicExecutor：暂时不知道做啥的，后面遇到了再分析

eventLoopGroupBoss：处理netty连接事件的线程组

eventLoopGroupSelector：处理netty读写事件的线程池

remotingExecutor：暂时不知道做啥的，后面遇到了再分析

3. 创建定时任务

准备完netty相关配置后，接着代码中启动了一个定时任务：

this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {
    @Override
    public void run() {
        NamesrvController.this.routeInfoManager.scanNotActiveBroker();
    }
}, 5, 10, TimeUnit.SECONDS);

这个定时任务位于NamesrvController#initialize方法中，每10s执行一次，任务内容由RouteInfoManager#scanNotActiveBroker提供，它所做的主要工作是监听broker的上报信息，及时移除不活跃的broker，关于源码的具体分析，我们后面再详细分析。

2.3.2 启动：NamesrvController#start

分析完NamesrvController的初始化流程后，让我们回到NamesrvStartup#start方法：

public static NamesrvController start(final NamesrvController controller) throws Exception {
    ...
    // 启动
    controller.start();
    return controller;
}

接下来，我们来看看NamesrvController的启动流程：

public void start() throws Exception {
    // 启动nettyServer
    this.remotingServer.start();
    // 监听tls配置文件的变化，不关注
    if (this.fileWatchService != null) {
        this.fileWatchService.start();
    }
}

这个方法主要调用了NettyRemotingServer#start，我们跟进去：

public void start() {
    ...
    ServerBootstrap childHandler =
        // 在 NettyRemotingServer#init 中准备的两个线程组
        this.serverBootstrap.group(this.eventLoopGroupBoss, this.eventLoopGroupSelector)
            .channel(useEpoll() ? EpollServerSocketChannel.class : NIOServerSocketChannel.class)
            // 省略 option(...)与childOption(...)方法的配置
            ...
            // 绑定ip与端口
            .localAddress(new InetSocketAddress(this.nettyServerConfig.getListenPort()))
            .childHandler(new ChannelInitializer<SocketChannel>() {
                @Override
                public void initChannel(SocketChannel ch) throws Exception {
                    ch.pipeline()
                        .addLast(defaultEventExecutorGroup,
                            HANDSHAKE_HANDLER_NAME, handshakeHandler)
                        .addLast(defaultEventExecutorGroup,
                            encoder,
                            new NettyDecoder(),
                            new IdleStateHandler(0, 0,
                                nettyServerConfig.getServerChannelMaxIdleTimeSeconds()),
                            connectionManageHandler,
                            serverHandler
                        );
                }
            });
    if (nettyServerConfig.isServerPooledByteBufAllocatorEnable()) {
        childHandler.childOption(ChannelOption.ALLOCATOR, PooledByteBufAllocator.DEFAULT);
    }
    try {
        ChannelFuture sync = this.serverBootstrap.bind().sync();
        InetSocketAddress addr = (InetSocketAddress) sync.channel().localAddress();
        this.port = addr.getPort();
    } catch (InterruptedException e1) {
        throw new RuntimeException("this.serverBootstrap.bind().sync() InterruptedException", e1);
    }
    ...
}

这个方法中，主要处理了NettyRemotingServer的启动，关于其他一些操作并非我们关注的重点，就先忽略了。

可以看到，这个方法里就是处理了一个netty的启动流程，关于netty的相关操作，非本文重点，这里就不多作说明了。这里需要指出的是，在netty中，如果Channel是出现了连接/读/写等事件，这些事件会经过Pipeline上的ChannelHandler上进行流转，NettyRemotingServer添加的ChannelHandler如下：

ch.pipeline()
    .addLast(defaultEventExecutorGroup,
        HANDSHAKE_HANDLER_NAME, handshakeHandler)
    .addLast(defaultEventExecutorGroup,
        encoder,
        new NettyDecoder(),
        new IdleStateHandler(0, 0,
            nettyServerConfig.getServerChannelMaxIdleTimeSeconds()),
        connectionManageHandler,
        serverHandler
    );

这些ChannelHandler只要分为几类：

handshakeHandler：处理握手操作，用来判断tls的开启状态
encoder/NettyDecoder：处理报文的编解码操作
IdleStateHandler：处理心跳
connectionManageHandler：处理连接请求
serverHandler：处理读写请求

这里我们重点关注的是serverHandler，这个ChannelHandler就是用来处理broker注册消息、producer/consumer获取topic消息的，这也是我们接下来要分析的重点。

执行完NamesrvController#start，NameServer就可以对外提供连接服务了。

3. 总结

本文主要分析了NameServer的启动流程，整个启动流程分为3步：

创建controller：这一步主要是解析nameServer的配置并完成赋值操作
初始化controller：主要创建了NettyRemotingServer对象、netty服务线程池、定时任务
启动controller：就是启动nettjavascripty 服务

好了，本文的分析就到这里了，下篇文章我们继续分析NameServer。

以上就是RocketMQ NameServer架构设计启动流程的详细内容，更多关于RocketMQ NameServer架构的资料请关注我们其它相关文章！

继续阅读：RocketMQ NameServer启动流程 RocketMQ NameServer架构设计

RocketMQ NameServer架构设计启动流程

目录

引言

1. 架构设计

2. 启动流程源码分析

2.1 主方法：NamesrvStartup#main

2.2 创建controller：NamesrvStartup#createNamesrvController

2.2.1 处理配置

2.2.2 创建NamesrvController实例

2.3 启动nameServer：NamesrvStartup#start

2.3.2 启动：NamesrvController#start

3. 总结

更多精彩内容

精彩评论

最新开发

如何实现Python编写的图形界面可以自由拖动

mysql字符集引起的java.sql.SQLException:Incorrect string value:问题

解决Feign异步调用丢失上下文问题

python模拟重载初始化函数的方法详解

SQL注入攻击及其在SpringBoot中使用MyBatisPlus的防范策略的方法

开发排行榜

springboot后端存储富文本内容的思路与步骤(含图片内容)

PyCharm运行python测试,报错“没有发现测试”/“空套件”的解决

return base64.b64encode(b).decode(

基于C语言实现钻石棋游戏的示例代码

Sublime Text 3解决中文乱码问题（实测可用）
