C语言软件spi虚拟总线中间层设计详解

目录
  • 简介
  • SPI-协议
    • 接线方式
    • 总线
    • 工作本质
  • 4种工作模式
    • 时钟极性
    • 时钟相位
    • 工作模式
  • 使用示例

    简介

    mr-soft-spi 模块为 mr-library 项目下的可裁剪模块,以C语言编写,可快速移植到各种平台(主要以嵌入式mcu为主)。 mr-soft-spi 模块通过 io 模拟实现 spi 协议。

    SPI-协议

    SPI 一般为一主多从设计。由4根线组成:CLK(时钟)、MISO(主机输入-从机输出)、MOSI(主机输出-从机输入)、CS/NSS(片选)。

    接线方式

    主机从机
    CLKCLK
    MISOMISO
    MOSIMOSI
    CS/NSSCS/NSS

    主机从机一 一对应相接。

    总线

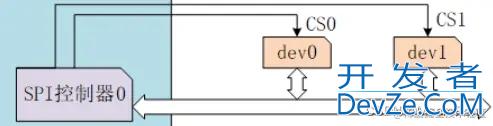

    SPI之所以被称为总线,是其可以在一条总线上挂载多个设备,不同于IIC的地址码设计,设备通过CS/NSS切换,更加高效。

    C语言软件spi虚拟总线中间层设计详解

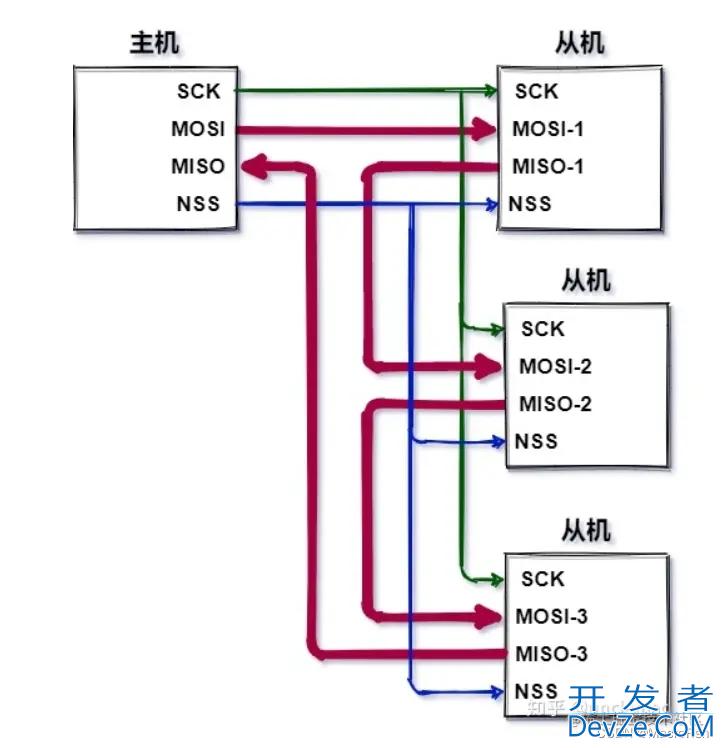

    理论上SPI可以挂载无限多的设备,只要有足够的CS/NSS。但在实际应用中IO资源是极为稀缺的,所以利用SPI的特性,有了菊花链设计。

    C语言软件spi虚拟总线中间层设计详解

    主机将数据发送给从机1,从机1将数据发送给从机2,从机2将数据发送给从机3。菊花链充分利用了SPI的工作本质,减少了IO的占用。

    工作本质

    C语言软件spi虚拟总线中间层设计详解

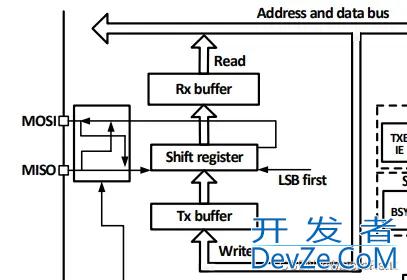

    我们可以看到在MOSIMISO之间有一个移位寄存器,需要发送的数据从主机内部被写入到Tx buffer,然后移位寄存器移动一位,那么数据就被“挤”出到MOSI上,因为整体结构为环形,与此同时MISO上也被“挤”进了一位数据,存入Rx buffer,以此往复,就完成了全双工通信。

    4种工作模式

    时钟极性

    CPOL空闲时电平
    0空闲时为低电平
    1空闲时为高电平

    时钟相位

    CPHA采集数据在第几个边缘
    0第一个跳变沿采样
    1第二个跳变沿采样

    工作模式

    MODECPOLCPHA
    000
    101
    210
    311

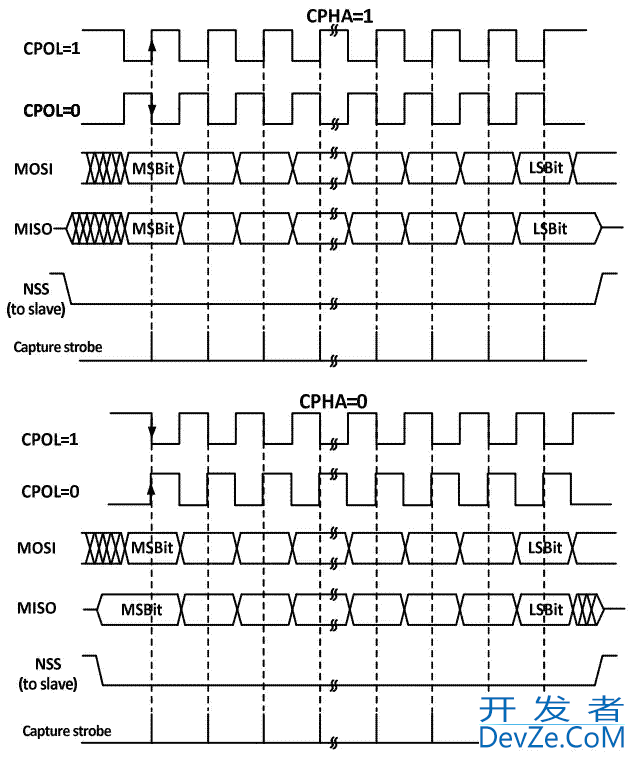

    时序图:

    C语言软件spi虚拟总线中间层设计详解

    h2>虚拟总线(中间层)设计

    首先 SPI 总线的CLKMISOMOSI这3条线是不会变动的,所以我们可以把这部分单独设计为spi-bus,SPI总线需要知道当前有哪个设备拥有SPI总线的使用权,为了防止出现抢占还需要配置一个互斥锁。

    struct mr_soft_spi_bus
    {
      void (*set_clk)(mr_uint8_t level);		// 操作 CLK 的函数指针
      void (*set_mosi)(mr_uint8_t level);		// 操作 MOSI 的函数指针
      mr_uint8_t (*get_miso)(void);				// 读取 MISO 的函数指针
      struct mr_soft_spi *owner;				// 当前该总线的所有者
      mr_uint8_t lock;							// 互斥锁
    };


    SPI设备唯一独有的只有CS/NSS一条线,所以我们把这部分定义为spi-device。SPI设备还需要知道自己归属于哪条SPI总线。

    struct mr_soft_spi
    {
      mr_uint8_t mode         :2;				// SPI 工作模式
      mr_uint8_t cs_active    :1;				// CS/NSS 的有效电平(一般为低)
      struct mr_soft_spi_bus *bus;				// 该设备归属的总线
      void (*set_csjs)(mr_uint8_t level);			// 操作 CS/NSS 的函数指针
    };


    当创建了一条spi-bus,一个spi-device后我们需要一个挂载函数,即将spi-device挂载到spi-bus

    void mr_soft_spi_attach(struct mr_soft_spi *spi, struct mr_soft_spi_bus *spi_bus)
    {
      spi->bus = spi_bus;
    }


    那么由于是虚拟总线设计,当我们要开始传输前需要先去获取总线。

    mr_err_t mr_soft_spi_bus_take(struct mr_soft_spi *spi)
    {
      mr_uint8_t spi_bus_lock;
      /* check spi-bus owner */
      if(spi->bus->owner != spi)
      {
        /* check mutex lock */
        do{
          spi_bus_lock = spi->bus->lock;
        } while(spi_bus_lock != MR_UNLOCK);
        /* lock mutex lock */
        spi->bus->lock = MR_LOCK;
        /* stop spi cs */
        if(spi->bus->owner != MR_NULL)
          spi->bus->owner->set_cs(!spi->bus->owner->cs_active);
        /* exchange spi-bus owner */
        spi->bus->owner = spi;
        /* start spi cs */
        spi->set_cs(spi->cs_active);
      }
      else
      {
        /* lock mutex lock */
        spi->bus->lock = MR_LOCK;
        /* start spi cs */
        spi->set_cs(spi->cs_active);
      }
      return MR_EOK;
    }


    当我们使用完毕后需要释放总线

    mr_err_t mr_soft_spi_bus_release(struct mr_soft_spi *spi)
    {
      /* check spi-bus owner */
      if(spi->bus->owner == spi)
      {
        /* stop spi cs */
        spi->set_cs(!spi->cs_active);
        /* unlock mutex lock */
        spi->bus->编程客栈lock = MR_UNLOCK;
        return MR_EOK;
      }
      return -MR_ERROR;
    }


    到此其实虚拟总线已经设计完毕,设备需要使用仅需通过挂载获取释放 三步操作即可,其余操作交由中间层处理。 为调用接口的统一,设计spi-msg

    struct mr_soft_spi_msg
    {
      mr_uint8_t read_write;                        // 读写模式:SPI_WR/ SPI_RD/ SPI_RdwR/ SPI_WR_THEN_RD
      mr_uint8_t *send_buffer;						// 发送数据地址
      mr_size_t send_size;							// 发送数据个数
      mr_uint8_t *recv_buffer;						// 接收数据地址
      mr_size_t recv_size;							//接收数据个数
    };


    然后通过transfer函数统一调用接口。

    mr_err_t mr_soft_spi_transfer(struct mr_soft_spi *spi, struct mr_soft_spi_msg msg)
    {
      mr_err_t ret;
      /* check function args */
      MR_DEBUG_ARGS_NULL(spi,-MR_EINVAL);
      MR_DEBUG_ARGS_IF(msg.read_write > SPI_WR_THEN_RD,-MR_EINVAL);
      /* take spi-bus */
      ret = mr_soft_spi_bus_take(spi);
      if(ret != MR_EOK)
        return ret;
      if(msg.read_write == SPI编程_WR || msg.recv_buffer == MR_NULL)
        msg.recv_size = 0;
      if(msg.read_write == SPI_RD || msg.send_buffer == MR_NULL)
        msg.send_size = 0;
      switch (msg.read_write) {
        case SPI_RD:
          /* receive */
          while (msg.recv_size) {
            *msg.recv_buffer = mr_soft_spi_bus_transmit(spi,0u);
            ++msg.recv_buffer;
            --msg.recv_size;
          }
          break;
        case SPI_WR:
          /* se编程nd */
          while (msg.send_size) {
            mr_soft_spi_bus_transmit(spi,*msg.send_buffer);
            ++msg.send_buffer;
            --msg.send_size;
          }
          break;
        case SPI_WR_THEN_RD:
          /* send */
          while (msg.send_size) {
            mr_soft_spi_bus_transmit(spi,*msg.send_buffer);
            ++msg.send_buffer;
            --msg.send_size;
          }
          /* receive */
          while (msg.recv_size) {
            *msg.recv_buffer = mr_soft_spi_bus_transmit(spi,0u);
            ++msg.recv_buffer;
            --msg.recv_size;
          }
          break;
        case SPI_RDWR:
          /* transmit */
          while (msg.send_size) {
            *msg.recv_buffer = mr_soft_spi_bus_transmit(spi,*msg.send_buffer);
            ++msg.send_buffer;
            ++msg.recv_buffer;
            --msg.send_size;
          }
          break;
      }
      /* release spi-bus */
      mr_soft_spi_bus_release(spi);
      return MR_EOK;
    }


    使用示例

    /* -------------------- 配置 -------------------- */
    /* 创建一条 spi 总线 */
    struct mr_soft_spi_bus spi_bus;
    /* 适配 spi 总线接口 */
    void set_clk(mr_uint8_t level)
    {
      GPIO_WriteBit(GPIOA,GPIO_Pin_0,level);
    }
    void set_mosi(mr_uint8_t level)
    {
      GPIO_WriteBit(GPIOA,GPIO_Pin_1,level);
    }
    mr_uint8_t get_miso(void)
    {
      return GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_2);
    }
    /* 配置 spi 总线 */
    spi_bus.set_clk = set_clk;
    spi_bus.set_mosi = set_mosi;
    spi_bus.get_miso = get_miso;
    spi_bus.lock = MR_UNLOCK;
    spi_bus.owner = MR_NULL;
    /* 创建开发者_JAVA一个 spi 设备 */
    struct mr_soft_spi spi_device;
    /* 适配 spi 设备接口 */
    void set_cs(mr_uint8_t level)
    {
      GPIO_WriteBit(GPIOA,GPIO_Pin_3,level);
    }
    /* 配置 spi 设备 */
    spi_device.mode = SPI_MODE_0;       //SPI MODE 0
    spi_device.cs_active = LEVEL_LOW;   //CS 引脚低电平有效
    spi_device.set_cs = set_cs;
    /* -------------------- 使用 -------------------- */
    int main(void)
    {
        /* 需要发送的数据 */
        mr_uint8_t buffer[10]={0,1,2,3,4,5,6,7,8,9};
        /* 初始化 gpio */
        GPIO_InitTypeDef GPIhttp://www.devze.comO_InitStructure = {0};
        RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_3;
        GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
        GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
        GPIO_Init(GPIOA, &GPIO_InitStructure);
        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
        GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
        GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
        GPIO_Init(GPIOA, &GPIO_InitStructure);
        /* 挂载 spi 设备到 spi 总线 */
        mr_soft_spi_attach(&spi_device,&spi_bus);
        /* 创建 spi 消息 */
        struct mr_soft_spi_msg spi_msg;
        spi_msg.send_buffer = buffer;   //发送数据地址
        spi_msg.send_size = 10;         //发送数据数量
        spi_msg.recv_buffer = MR_NULL;  //读取数据地址
        spi_msg.recv_size = 0;          //读取数据数量
        spi_msg.read_write = SPI_WR;    //只读模式
        /* 发送消息 */
        mr_soft_spi_transfer(&spi_device,spi_msg);
    }


    剩余底层代码位于开源代码中,请下载开源代码。

    开源代码仓库链接 gitee.com/chen-fanyi/…

    路径:master/mr-library/ device / mr_soft_spi

    请仔细阅读README.md !!!!!
