SpringMVC五大组件与执行原理分析总结

目录

• 1、DispatcherServlet（前端(核心)控制器）
• 2、HandlerMapping（处理器映射器）
• 3、Controller（处理请求的控制器）
• 4、ModelAndView（封装数据和视图信息）
• 5、ViewResolver（视图解析器）
• SpringMVC执行原理
• 总结

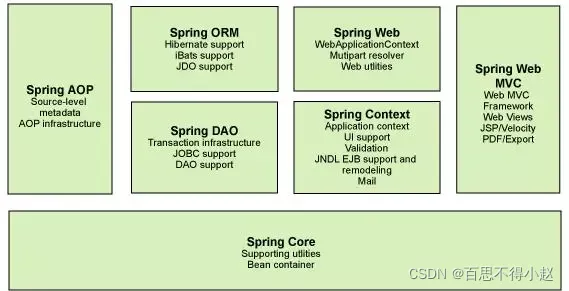

Spring MVC是包含在spring中的一个基于MVC设计思想的Web应用程序框架，目的是简化开发工作，提高开发效率。

优点

• 和Spring框架无缝集成，能直接使用Spring的IoC容器、AOP支持；
• 提供了多种将请求URL映射到控制器的机制；并支持参数的类型转换，自动装载，校验等功能；
• 具有强大的扩展性，可根据需要方便的扩展框架的功能。

SpringMVC 五大组件

• DispatcherServlet 负责分发请求（前端(核心)控制器）
• HandlerMapping 负责根据请求 找到对应的控制器（处理器映射器）
• Controller 处理请求的控制器
• ModelAndView 封装数据信息以及视图信息
• ViewResolver 通过处理找到对应的页面（视图解析器）

1、DispatcherServlet（前端(核心)控制器）

DispatcherServlet 是SpringMVC 最核心的一个控件。它是前端核心控制器，在web.XML中进行相关的配置。它可以将发送过android来的请求进行匹配操作，再进行拦截。将拦截下来的所有请求根据对应的规则发送到对应的Controller进行处理。它是前端控制器设计模式的实现，能够提供Spring Web MVC的集中节点，而且负责职责的分派，而且与Spring IoC容器无缝集成。

配置DispatcherServlet ：

<!-- 配置前端控制器，配置Servlet -->
<servlet>
     <servlet-name>springMvc</servlet-name>
     <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
     <init-param>
          <param-name>contextConfigLocation</param-name>编程客栈
           <param-value>classpath:springmvc.xml</param-value>
      </init-param>
      <load-on-startup>1</load-on-startup>
</servlet>
<!--配置请求路径-->
<servlet-mapping>
    <servlet-name>springMvc</servlet-name>
    <url-pattern>*.form</url-pattern>
</servlet-mapping>

DispatcherServlet配置在web.xml文件中。init-param为Servlet启动所需参数。DispatcherServlet会读取初始shucontextConfigLocation参数里面的值从而获取springmvc的配置位置自启动容器

2、HandlerMapping（处理器映射器）

HandlerMapping 是处理器映射，它的关键作用是将请求进行派发，负责请将求与控制器建立互相对应的关系。它最终由 DispatcherServlet 调用，DispatcherServlet 会从容器中取出所有 HandlerMapping 实例并遍历，让 HandlerMapping 实例根据自己实现类的方式去尝试查找 Handler。它标明了路径与Controller的对应关系，不同的路径访问不同的Controller

配置HandlerMapping ：

<!--开启mvc注解扫描-->
<mvc:annotation-driven/>
<!--创建Controller  bean-->
<bean id="helloController" class="包名+类名"/>
<bean class="org.springframework.web.servlrt.handler.SimpleUrlHandlerMapping">
    <property name="mappings">
        <props>
            <prop 开发者_开发学习key="/hello">helloController</prop>
        </props>
    </property>
</bean>

3、Controller（处理请求的控制器）

处理请求的控制器，负责处理由DispatcherServlet 分发的请求，把用户请求的数据发送到业务处理层处理之后封装成一个Model ，然后把该Model 返回给对应的View 进行展示android。它实际上就是用来处理业务逻辑的Java类。

配置Controller类 :

@Controller
public class DataController {
    @RequestMapping("getData")
    public ModeAndView hello(String Id) {
        System.out.println("hello");
        return new ModeAndandroidView("hello")
    }
}

4、ModelAndView（封装数据和视图信息）

ModelAndView 是进行封装数据信息和视图信息的模型。使用ModelAndView类用来存储处理完后的结果数据。ModelAndView中的Model代表模型，View代表视图，很好地解释了该类的作用。业务处理器调用模型层处理完用户请求后，把结果数据存储在该类的model属性中，把要返回的视图信息存储在该类的view属性中，然后返回给SpringMVC框架。框架通过调用配置文件中定义的视图解析器，对该对象进行解析，最后把结果数据显示在指定的页面上。

5、ViewResolver（视图解析器）

视图解析器ViewResolver 的主要作用是把一个逻辑上的视图名称解析为一个视图。

配置ViewResolver ：

<!-- 配置视图解析器 -->
<bean class="org.springframework.web.servlet.view.InternalResour    ceViewResolver">
    <property name="prefix" value="/WEB-INF/"/>
    <property name="suffix" value=".html"></property>
</bean>

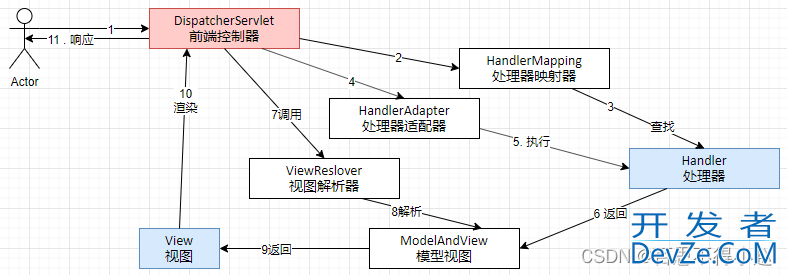

SpringMVC执行原理

• 发起请求到前端控制器DispatcherServlet
• 前端控制器调用处理器映射器HandlerMapping查找Handler
• 处理器映射器向前端控制器返回找到的Handler
• 前端控制器调用处理器适配器HandlerAdapter执行Handler
• 处理器适配器去执行Handler
• Handler执行完成给处理器适配器返回ModelAndView
• 处理器适配器向前端控制器返回ModelAndView
• 前端控制器请求视图解析器ViewResolver去进行视图解析
• 视图解析器向前端控制器返回视图View
• 前端控制器进行视图渲染向用户响应结果

总结

DispatcherServlet(前端控制器)接收来自客户端的URL请求。请求分发器借助处理器映射器(HandlerMapping)来查找对应的处理器Handler(控制器)，分发本次请求。请求分发器利用处理器适配器(HandlerAdapter)来执行对应的处理器(控制器)。处理器调用方法处理本次请求，返回模型视图对象(ModelAndView)。请求分发器借助视图解析器(ViewResolver)解析模型视图，得到对应的视图(View)。请求分发器调用视图中的方法android，同时将数据模型交给视图对象，完成给客户端的应答。
