Python利用Diagrams绘制漂亮的系统架构图

目录
  • 1.准备
  • 2.基本使用与例子
    • 2.1 初始化与导出
    • 2.2 节点类型
    • 2.3 集群块
    • 2.4 自定义线的颜色与属性

Diagrams  是一个基于python绘制云系统架构的模块,它能够通过非常简单的描述就能可视化架构,并支持以下6个云产品的图标:

AWS、Azure、GCP、K8s、阿里云 和 oracle 云

Python利用Diagrams绘制漂亮的系统架构图

基于Diagrams提供的节点,你只需要指定一个云产品(实际上选哪个都一样,我们只需要那个产品相应的图标,你可以选一个自己觉得好看的产品),使用其内部自带的云产品的图标,就能简单绘制基于某云产品图标的架构图。

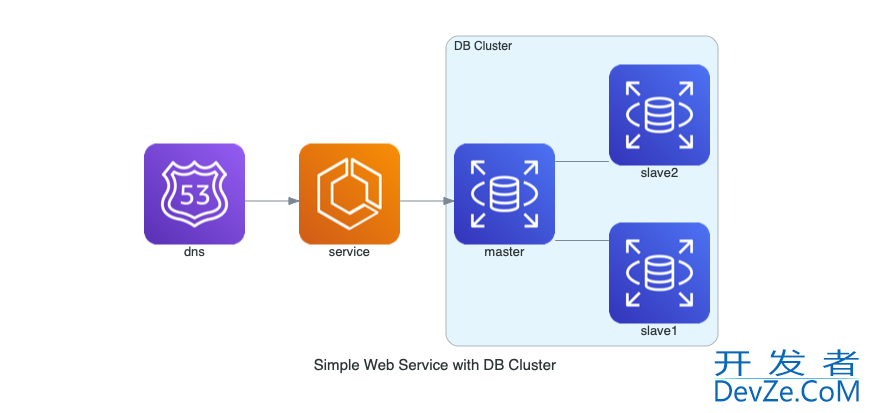

比如下面的代码,绘制了一个简单的基于数据库集群的网络服务架构:

from diagrams import Cluster, Diagram
from diagrams.aws.compute import ECS
from diagrams.aws.database import RDS
from diagrams.aws.network import Route53

with Diagram("Simple Web Service with DB Cluster", show=False):
    dns = Route53("dns")
    web = ECS("service")

    with Cluster("DB Cluster"):
        db_master = RDS("master")
        db_master - [RDS("slave1"),
                     RDS("slave2")]

    dns >> web >> db_master

Python利用Diagrams绘制漂亮的系统架构图

非常非常适合用来做论文的架构图绘制,强烈推荐。

1.准备

开始之前,你要确保Python和pip已经成功安装在电脑上,如果没有,可以访问这篇文章:超详细Python安装指南 进行安装。

(可选1) 如果你用Python的目的是数据分析,可以直接安装Anaconda,它内置了Python和pip.

(可选2) 此外,推荐大家用VSCode编辑器,它有许多的优点

请选择以下任一种方式输入命令安装依赖

1. Windows 环境 打开 Cmd (开始-运行-CMD)。

2. MACOS 环境 打开 Terminal (command开发者_C培训+空格输入Terminal)。

3. 如果你用的是 VSCode编辑器 或 Pycharm,可以直接使用界面下方的Terminal.

pip install diagrams

看到 Successfully installed xxx 则说明安装成功。

Diagrams 使用了 graphviz 作为渲染工具,因此为了顺利使用 Diagrams ,还需要下载 graphviz:

https://www.graphviz.org/download/

macOS用户可以直接brew安装:

brew install graphviz

2.基本使用与例子

2.1 初始化与导出

使用 Diagram 类初始化一个绘图上下文,这个类接收到的第一个参数将会成为架构图的文件名,而一当代码运行完毕,它将会以该文件名保存(空格会被下划线所替代):

from diagrams import Diagram
from diagrams.aws.compute import EC2

with Diagram("Simple Diagram"):
    EC2("web")

此外,它还可以选择导出的文件格式,在Diagram类里增加outformat参数,也可以不以第一个参数为文件保存名称,增加filename参数指定名称即可:

with Diagram("Simple Diagram", outformat="jpg", filename="my_diagram")

2.2 节点类型

由于节点类型比较多,我们无法一一展示出来,所有类型的节点里都可以在官方文档里找到,比如:

阿里云:https://diagrams.mingrammer.com/docs/nodes/alibabacloud

K8S:https://diagrams.mingrammer.com/docs/nodes/k8s

AWS:https://diagrams.mingrammer.com/docs/nodes/aws

接下来以AWS为例子,讲解几个基本的数据流例子:

from diagrams import Diagram
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS
from diagrams.aws.network import ELB
from diagrams.aws.storage import S3

# show参数表示是否自动打开图像

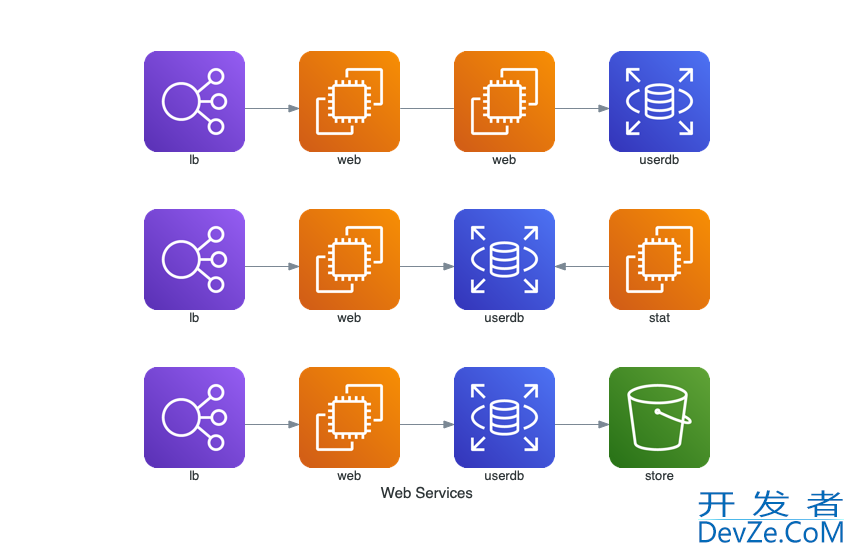

with Diagram("Web Services", show=False):
    ELB("lb") >> EC2("web") >> RDS("userdb") >> S3("store")
    ELB("lb") >> EC2("web") >> RDS("userdb") << EC2("stat")
    (ELB("lb") &javascriptgt;> EC2("web")) - EC2("web") >> RDS("userdb")

Python利用Diagrams绘制漂亮的系统架构图

几个操作符:

 >> 表示从左到右的数据流

 << 表示从右到左的数据流

  表示没有箭头的数据流

还可以用变量赋值的形式简化代码:

from diagrams import Diagram
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS
from diagrams.aws.network import ELB

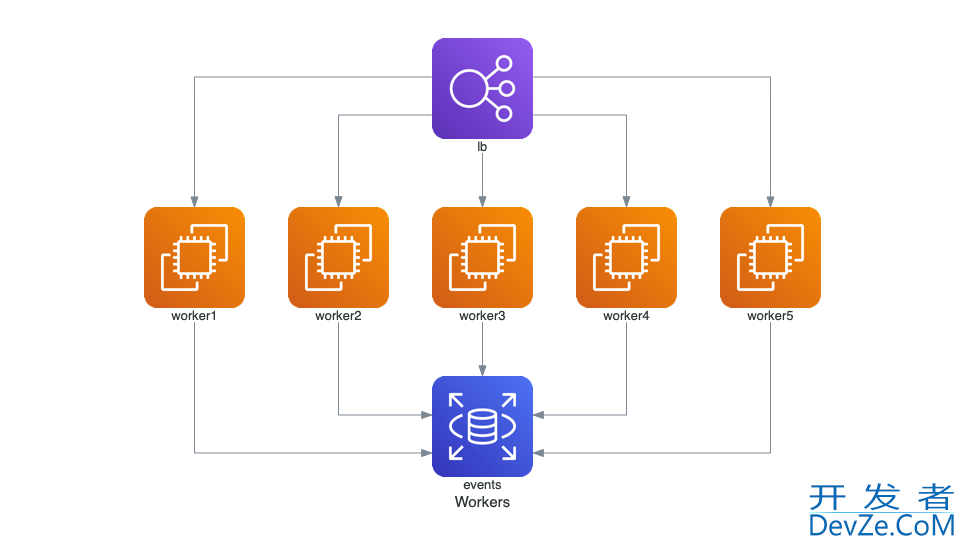

with Diagram("Workers", show=False, direction="TB"):
    lb = ELB("lb")
    db = RDS("events")
    lb >> EC2("worker1") >> db
    lb >> EC2("worker2") >> db
    lb >> EC2("worker3") >> db
    lb >> EC2("worker4") >> db
    lb >> EC2("worker5") >> db

Python利用Diagrams绘制漂亮的系统架构图

可以看到这里箭头的方向变了,这是因为Diagram加了direction参数,TB 表示数据流向 top to bottm, 即从上到下,可选的其他参数还有:LR(左至右)、BT(底至上)、RL(右至左)。

上面的代码还可以用数组的形式进一步简化:

from diagrams import Diagram
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS
from diagrams.aws.network import ELB

with Diagram("Grouped Workers", show=False, direction="TB"):
    ELB("lb") >> [EC2("worker1"),
                  EC2("worker2"),
                  EC2("worker3"),
                  EC2("worker4"),
                  EC2("worker5")] >> RDS("events")

2.3 集群块

使用Cluster 类 并用with以上下文的形式,你可以非常方便地生成一个集群块:

from diagrams import Cluster, Diagram
from diagrams.aws.compute import ECS
from diagrams.aws.database import RDS
from diagrams.aws.network import Route53

with Diagram("Simple Web Service with DB Cluster", show=False):
    dns = Route53("dns")
    web = ECS("service")

    with Cluster("DB Cluster"):
        db_master = RDS("master")
    编程客栈    db_master - [RDS("slave1"),
                     RDS("slave2")]

    dns >> web >> db_master

Python利用Diagrams绘制漂亮的系统架构图

而且还可以做得相当复杂:

Python利用Diagrams绘制漂亮的系统架构图

这里代码很简单,但是比较长,后续还有一个比较重要的例子,这里就不展示了

from diagrams import Cluster, Diagram
from diagrams.aws.compute import ECS, EKS, Lambda
from diagrams.aws.database import Redshift
from diagrams.aws.inte编程客栈gration import SQS
from diagrams.aws.storage import S3

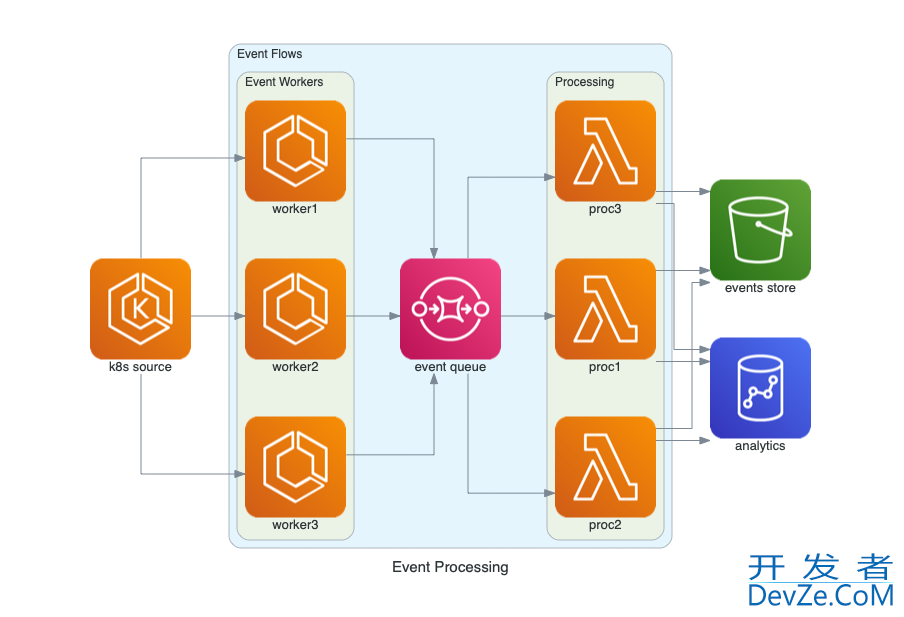

with Diagram("Event Processing", show=False):
    source = EKS("k8s source")

    with Cluster("Event Flows"):
        with Cluster("Event Workers"):
            workers = [ECS("worker1"),
                       ECS("worker2"),
                       ECS("worker3")]

        queue = SQS("event queue")

        with Cluster("Pwww.devze.comrocessing"):
            handlers = [Lambda("proc1"),
                        Lambda("proc2"),
                        Lambda("proc3")]

    store = S3("events store")
    dw = Redshift("analytics")

    source >> workers >> queue >> handlers
    handlers >> store
    handlers >> dw

2.4 自定义线的颜色与属性

使用Edge函数,你可以自定义线的颜色与属性以及备注,比如:

Edge(color="firebrick", style="dashed", label="test")
# 使用火砖色,线的类型为虚线,备注为test

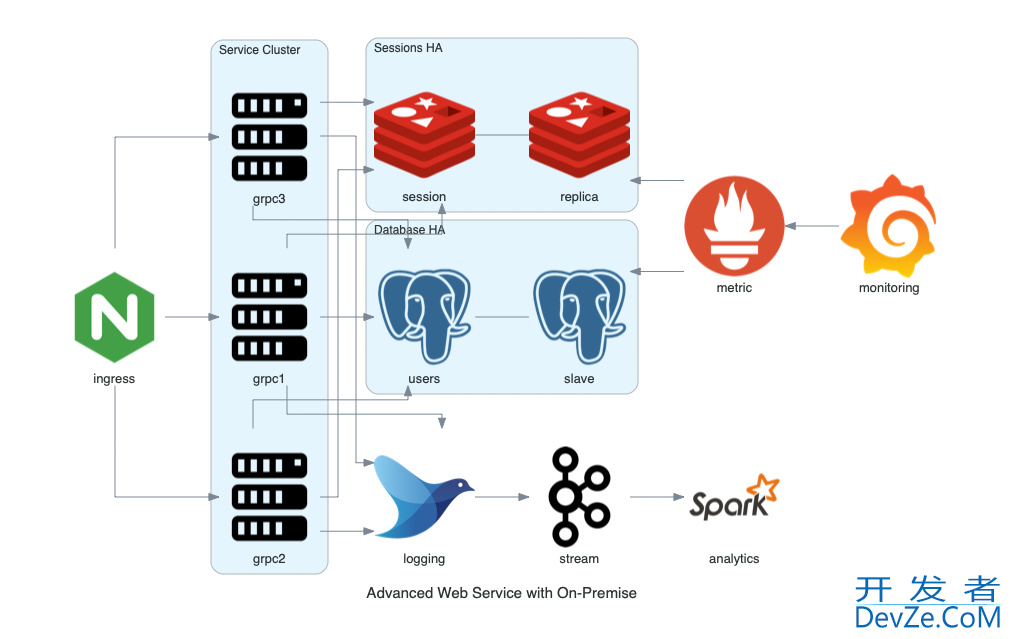

下面是一个比较复杂的例子,但是你如果认真阅读了,会发现它其实很简单:

from diagrams import Cluster, Diagram, Edge
from diagrams.onprem.analytics import Spark
from diagrams.onprem.compute import Server
from diagrams.onprem.database import PostgreSQL
from diagrams.onprem.inmemory import Redis
from diagrams.onprem.logging import Fluentd
from diagrams.onprem.monitoring import Grafana, Prometheus
from diagrams.onprem.network import Nginx
from diagrams.onprem.queue import Kafka

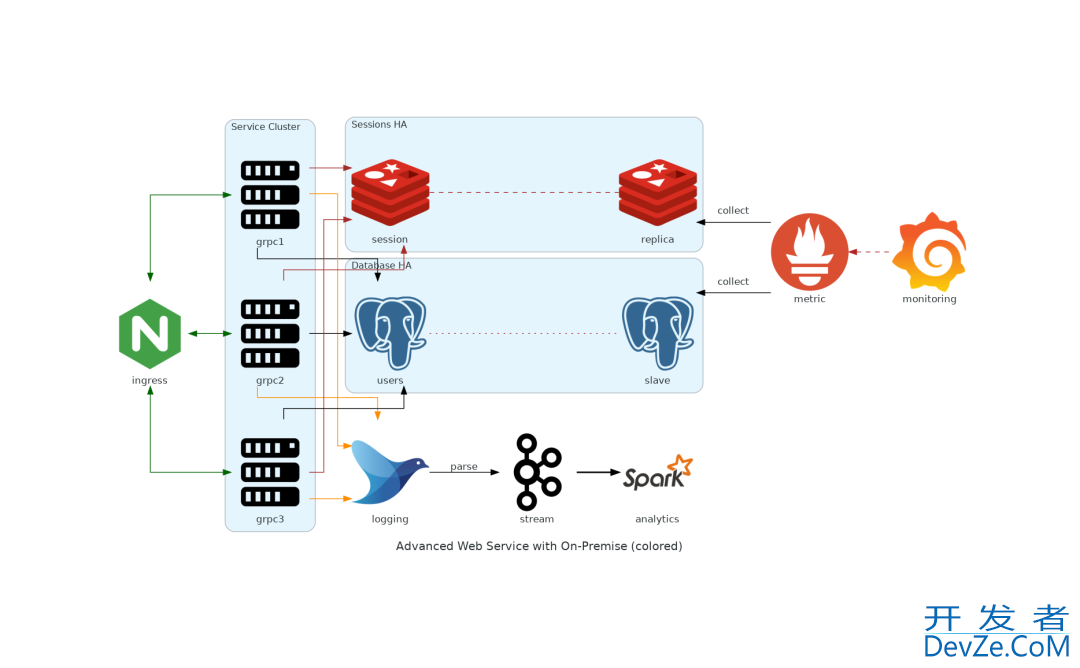

with Diagram(name="Advanced Web Service with On-Premise (colored)", show=False):
    ingress = Nginx("ingress")

    metrics = Prometheus("metric")
    metrics << Edge(color="firebrick", style="dashed") << Grafana("monitoring")

    with Cluster("Service Cluster"):
        grpcsvc = [
            Server("grpc1"),
            Server("grpc2"),
            Server("grpc3")]

    with Cluster("Sessions HA"):
        master = Redis("session")
        master - Edge(color="brown", style="dashed") - Redis("replica") << Edge(label="collect") << metrics
        grpcsvc >> Edge(color="brown") >> master

    with Cluster("Database HA"):
        master = PostgreSQL("users")
        master - Edge(color="brown", style="dotted") - PostgreSQL("slave") << Edge(label="collect") << metrics
        grpcsvc >> Edge(color="black") >> master

    aggregator = Fluentd("logging")
    aggregator >> Edge(label="parse") >> Kafka("stream") >> Edge(color="black", style="bold") >> Spark("a编程客栈nalytics")

    ingress >> Edge(color="darkgreen") << grpcsvc >> Edge(color="darkorange") >> aggregator

Python利用Diagrams绘制漂亮的系统架构图

到此这篇关于Python利用Diagrams绘制漂亮的系统架构图的文章就介绍到这了,更多相关Python Diagrams绘制系统架构图内容请搜索我们以前的文章或继续浏览下面的相关文章希望大家以后多多支持我们!
