iOS内存管理Tagged Pointer使用原理详解

目录

• 正文
• Tagged Pointer 的原理
• MACOS 分析
• 如何判断 Tagged Pointer
•  Tagged Pointer 注意点

正文

为了节省内存和提高执行效率，苹果在64bit程序中引入了Tagged Pointer技术，用于优化NSNumber、NSDate、NSString等小对象的存储。在引入 Tagged Pointer 技术之前，NSNumber等对象存储在堆上，NSNumber的指针中存储的是堆中NSNumber对象的地址值。

从内存占用来看基本数据类型所需的内存不大。比如NSInteger变量，它所占用的内存是与 CPU 的位数有关，如下。在 32 bit 下占用 4 个字节，而在 64 bit 下占用 8 个字节。指针类型的大小通常也是与 CPU 位数相关，一个指针所在 32 bit 下占用 4 个字节，在 64 bit 下占用 8 个字节。

#if __LP64__ || 0 || NS_BUILD_32_LIKE_64
typedef long NSInteger;
typedef unsigned long NSUInteger;
#else
typedef int NSInteger;
typedef unsigned int NSUInteger;
#endif

假设我们通过NSNumber对象存储一个NSInteger的值，系统实际上会给我们分配多少内存呢？

由于Tagged Pointer无法禁用，所以以下将变量i设了一个很大的数，以让NSNumber对象存储在堆上。

可以通过设置环境变量OBJC_DISABLE_TAGGED_POINTERS为YES来禁用Tagged Pointer，但如果你这么做，运行就Crash。

tagged pointerpythons are disabled

因为Runtime在程序运行时会判断Tagged Pointer是否被禁用，如果是的话就会调用_objc_fatal()函数杀死进程。所以，虽然苹果提供了OBJC_DISABLE_TAGGED_POINTERS这个环境变量给我们，但是Tagged Pointer还是无法禁用。

在 64 bit 下，如果没有使用Tagged Pointer的话，为了使用一个NSNumber对象就需要 8 个字节指针内存和 32 个字节对象内存。而直接使用一个NSInteger变量只要 8 个字节内存，相差好几倍。

NSNumber等对象的指针中存储的数据变成了Tag+Data形式（Tag为特殊标记，用于区分NSNumber、NSDate、NSString等对象类型；Data为对象的值）。这样使用一个NSNumber对象只需要 8 个字节指针内存。当指针的 8 个字节不够存储数据时，才会在将对象存储在堆上。

Tagged Pointer 的原理

在现在的版本中，为了保证数据安全，苹果对 Tagged Pointer 做了数据混淆，开发者通过打印指针无法判断它是不是一个Tagged Pointer，更无法读取Tagged Pointer的存储数据。

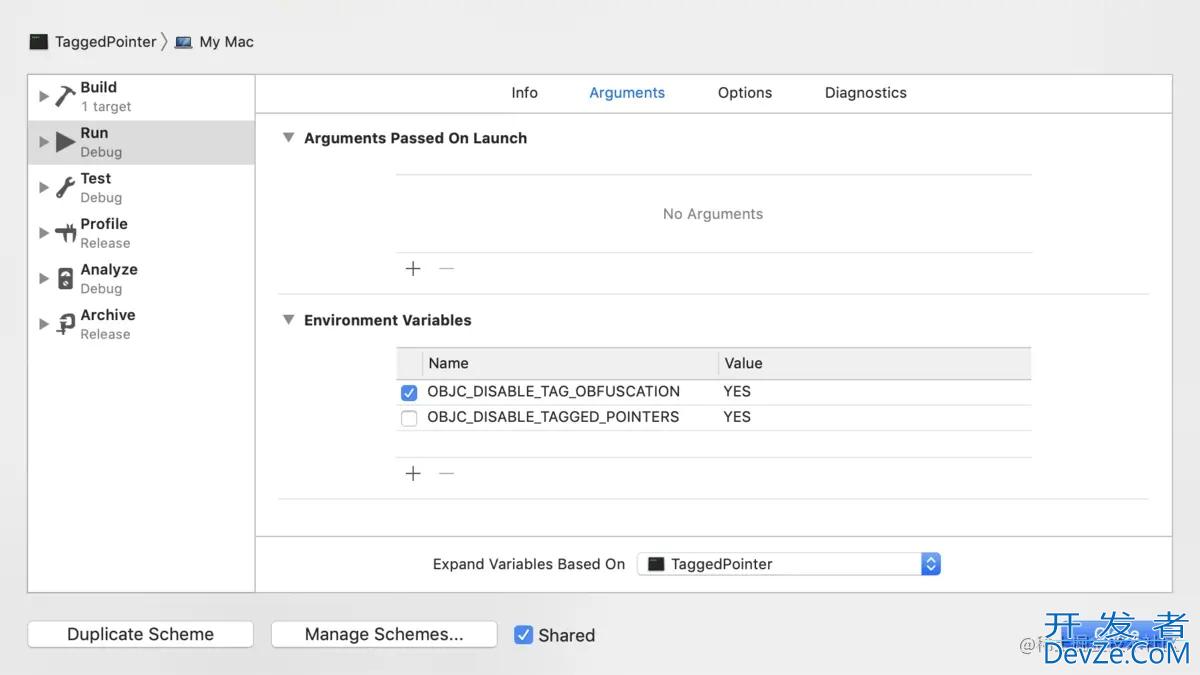

所以在分析Tagged Pointer之前，我们需要先关闭Tagged Pointer的数据混淆，以方便我们调试程序。通过设置环境变量OBJC_DISABLE_TAG_OBFUSCATION为YES。

MacOS 分编程客栈析

int main(int argc, const char * argv[]) {
    @autoreleasepool {
        NSNumber *number1 = @1;
        N编程客栈SNumber *number2 = @2;
        NSNumber *number3 = @3;
        NSNumber *number4 = @(0xFFFFFFFFFFFFFFFF);
        NSLog(@"%p %p %p %p", number1, number2, number3, number4);
    }
    return 0;
}
// 关闭 Tagged Pointer 数据混淆后：0x127 0x227 0x327 0x600003a090e0
// 关闭 Tagged Pointer 数据混淆前：0xaca2838a63a4fb34 0xaca2838a63a4fb04 0xaca2838a63a4fb14 0x600003a090e0

从以上打印结果可以看出，number1～number3指针为Tagged Pointer类型，可以看到对象的值都存储在了指针中，对应0x1、0x2、0x3。而number4由于数据过大，指针的8个字节不够存储，所以在堆中分配了内存。

注意：  MacOS与IOS平台下的Tagged Pointer有差别，下面会讲到。

0x127 中的 2 和 7 表示什么？我们先来看这个7，0x127为十六进制表示，7的二进制为0111。

最后一位1是Tagged Pointer标识位，代表这个指针是Tagged Pointer。

前面的011是类标识位，对应十进制为3，表示NSNumber类。

备注：  MacOS下采用 LSB（Least Significant Bit，即最低有效位）为Tagged Pointer标识位，而iOS下则采用 MSB（Most Significant Bit，即最高有效位）为Tagged Pointer标识位。

可以在Runtime源码objc4中查看NSNumber、NSDate、NSString等类的标识位。

// objc-internal.h
{
    OBJC_TAG_NSAtom            = 0,
    OBJC_TAG_1                 = 1,
    OBJC_TAG_NSString          = 2,
    OBJC_TAG_NSNumber          = 3,
    OBJC_TAG_NSIndexPath       = 4,
    OBJC_TAG_NSManagedObjectID = 5,
    OBJC_TAG_NSDate            = 6,
    ......
}

0x127 中的 2（即倒数第二位）又代表什么呢？

倒数第二位用来表示数据类型。

示例：

int main(int argc, const char * argv[]) {
    @autoreleasepool {
        char a = 1;
        short b = 1;
        int c = 1;
        long d = 1;
        float e = 1.0;
        double f = 1.00;
        NSNumber *number1 = @(a);
        NSNumber *number2 = @(b);
        NSNumber *number3 = @(c);
        NSNumber *number4 = @(d);
        NSNumber *number5 = @(e);
        NSNumber *number6 = @(f);
        NSLog(@"%p %p %p %p %p %p", number1, number2, number3, number4, number5, number6);
    }
    return 0;
}
// 0x107 0x117 0x127 0x137 0x147 0x157

Tagged Pointer倒数第二位对应数据类型：

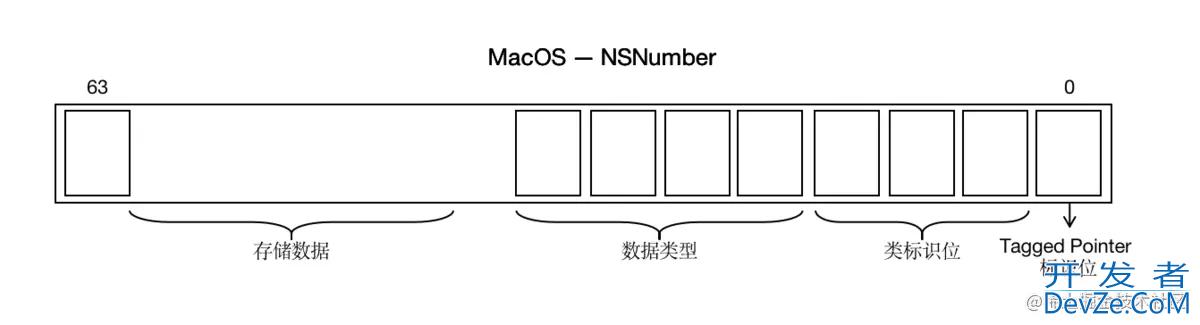

下图是MacOS下NSNumber的Tagged Pointer位视图：

接下来我们来分析一下Tagged Pointer在NSString中的应用。同NSNumber一样，在64 bit的MacOS下，如果一个NSString对象指针为Tagged Pointer，那么它的后 4 位（0-3）作为标识位，第 4-7 位表示字符串长度，剩余的 56 位就可以用来存储字符串。

示例：

// MRC 环境
#define HTLog(_var) \
{ \
    NSString *name = @#_var; \
    NSLog(@"%@: %p, %@, %lu", name, _var, [_var class], [_var retainCount]); \
}
int main(int argc, const char * argv[]) {
    @autoreleasepool {
        NSString *a = @"a";
        NSMutableString *b = [a mutableCopy];
        NSString *c = [a copy];
        NSString *d = [[a mutableCopy] copy];
        NSString *e = [NSString stringWithString:a];
        NSString *f = [NSString stringWithFormat:@"f"];
        NSString *string1 = [NSString stringWithFormat:@"abcdefg"];
        NSString *string2 = [NSString stringWithFormat:@"abcdefghi"];
        NSString *string3 = [N开发者_JAVA学习SString stringWithFormat:@"abcdefghij"];
        HTLog(a);
        HTLog(b);
        HTLog(c);
        HTLog(d);
        HTLog(e);
        HTLog(f);
        HTLog(string1);
        HTLog(string2);
        HTLog(string3);
    }
    return 0;
}
/*
a: 0x100002038, __NSCFConstantString, 18446744073709551615
b: 0x10071f3c0, __NSCFString, 1
c: 0x100002038, __NSCFConstantString, 18446744073709551615
d: 0x6115, NSTaggedPointerString, 18446744073709551615
e: 0x100002038, __NSCFConstantString, 18446744073709551615
f: 0x6615, NSTaggedPointerString, 18446744073709551615
string1: 0x6766656463626175, NSTaggedPointerString, 18446744073709551615
string2: 0x880e28045a54195, NSTaggedPointerString, 18446744073709551615
string3: 0x10071f6d0, __NSCFString, 1 */

从打印结果来看，有三种NSString类型：

打印结果分析：

可以看到，为Tagged Pointer的有d、f、string1、string2指针。它们的指针值分别为

0x6115、0x6615、0x6766656463626175、0x880e28045a54195。

其中0x61、0x66、0x67666564636261分别对应字符串的 ASCII 码。

最后一位5的二进制为0101，最后一位1是代表这个指针是Tagged Pointer，010对应十进制为2，表示NSString类。

倒数第二位1、1、7、9代表字符串长度。

对于string2的指针值0x880e28045a54195，虽然从指针中看不出来字符串的值，但其也是一个Tagged Pointer。

下图是MacOS下NSString的Tagged Pointer位视图：

如何判断 Tagged Pointer

在objc4源码中找到判断Tagged Pointer的函数：

// objc-internal.h
static inline bool
_objc_isTaggedPointer(const void * _Nullable ptr)
{
    return ((uintptr_t)ptr & _OBJC_TAG_MASK) == _OBJC_TAG_MASK;
}

可以看到，它是将指针值与一个_OBJC_TAG_MASK掩码进行按位与运算，查看该掩码：

#if (TARGET_OS_OSX || TARGET_OS_IOSMAC) && __x86_64__
    // 64-bit Mac - tag bit is LSB
#   define OBJC_MSB_TAGGED_POINTERS 0  // MacOS
#else
    // Everything else - tag bit is MSB
#   define OBJC_MSB_TAGGED_POINTERS 1  // iOS
#endif
#define _OBJC_TAG_INDEX_MASK 0x7
// array slot includes the tag bit itself
#define _OBJC_TAG_SLOT_COUNT 16
#define _OBJC_TAG_SLOT_MASK 0xf
#define _OBJC_TAG_EXT_INDEX_MASK 0xff
// array slot has no extra bits
#define _OBJC_TAG_EXT_SLOT_COUNT 256
#define _OBJC_TAG_EXT_SLOT_MASK 0xff
#if OBJC_MSB_TAGGED_POINTERS
#   define _OBJC_TAG_MASK (1UL<<63)  // _OBJC_TAG_MASK
#   define _OBJC_TAG_INDEX_SHIFT 60
#   define _OBJC_TAG_SLOT_SHIFT 60
#   define _OBJC_TAG_PAYLOAD_LSHIFT 4
#   define _OBJC_TAG_PAYLOAD_RSHIFT 4
#   define _OBJC_TAG_EXT_MASK (0xfUL<<60)
#   define _OBJC_TAG_EXT_INDEX_SHIFT 52
#   define _OBJC_TAG_EXT_SLOT_SHIFT 52
#   define _OBJC_TAG_EXT_PAYLOAD_LSHIFT 12
#   define _OBJC_TAG_EXT_PAYLOAD_RSHIFT 12
#else
#   define _OBJC_TAG_MASK 1UL       // _OBJC_TAG_MASK
#   define _OBJC_TAG_INDEX_SHIFT 1
#   define _OBJC_TAG_SLOT_SHIFT 0
#   define _OBJC_TAG_PAYLOAD_LSHIFT 0
#   define _OBJC_TAG_PAYLOAD_RSHIFT 4
#   define _OBJC_TAG_EXT_MASK 0xfUL
#   define _OBJC_TAG_EXT_INDEX_SHIFT 4
#   define _OBJC_TAG_EXT_SLOT_SHIFT 4
#   define _OBJC_TAG_EXT_PAYLOAD_LSHIFT 0
#   define _OBJC_TAG_EXT_PAYLOAD_RSHIFT 12
#endif

由此我们可以验证：

• MacOS下采用 LSB（Least Significant Bit，即最低有效位）为Tagged Pointer标识位；
• iOS下则采用 MSB（Most Significant Bit，即最高有效位）为Tagged Pointer标识位。

而存储在堆空间的对象由于内存对齐，它的内存地址的最低有效位为 0。由此可以辨别Tagged Pointer和一般对象指针。

在objc4源码中，我们经常会在函数中看到Tagged Pointer。比如objc_msgSend函数：

    ENTRY _objc_msgSend
    UNWIND _objc_msgSend, NoFrame
    cmp p0, #0          // nil check and tagged pointer check
#if SUPPORT_TAGGED_POINTERS
    b.le    LNilOrTagged        //  (MSB tagged pointer looks negative)
#else
    b.eq    LReturnZero
#endif
    ldr p13, [x0]       // p13 = isa
    GetClassFromIsa_p16 p13     // p16 = class
LGetIsaDone:
    // calls imp or objc_msgSend_uncached
    CacheLookup NORMAL, _objc_msgSend
#if SUPPORT_TAGGED_POINTandroidERS
LNilOrTagged:
    b.eq    LReturnZero     // nil check
    // tagged
    adrp    x10, _objc_debug_taggedpointer_classes@PAGE
    add x10, x10, _objc_debug_taggedpointer_classes@PAGEOFF
    ubfx    x11, x0, #60, #4
    ldr x16, [x10, x11, LSL #3]
    adrp    x10, _OBJC_CLASS_$___NSUnrecognizedTaggedPointer@PAGE
    add x10, x10, _OBJC_CLASS_$___NSUnrecognizedTaggedPointer@PAGEOFF
    cmp x10, x16
    b.ne    LGetIsaDone
    // ext tagged
    adrp    x10, _objc_debug_taggedpointer_ext_classes@PAGE
    add x10, x10, _objc_debug_taggedpointer_ext_classes@PAGEOFF
    ubfx    x11, x0, #52, #8
    ldr x16, [x10, x11, LSL #3]
    b   LGetIsaDone
// SUPPORT_TAGGED_POINTERS
#endif

objc_msgSend能识别Tagged Pointer，比如NSNumber的intValue方法，直接从指针提取数据，不会进行objc_msgSend的三大流程，节省了调用开销。

内存管理相关的，如retain方法中调用的rootRetain：

ALWAYS_INLINE id
objc_object::rootRetain(bool tryRetain, bool handleOverflow)
{
    // 如果是 tagged pointer，直接返回 this
    if (isTaggedPointer()) return (id)this;
    bool sideTableLocked = false;
    bool transcribeToSideTable = false;
    isa_t oldisa;
    isa_t newisa;
    ......

 Tagged Pointer 注意点

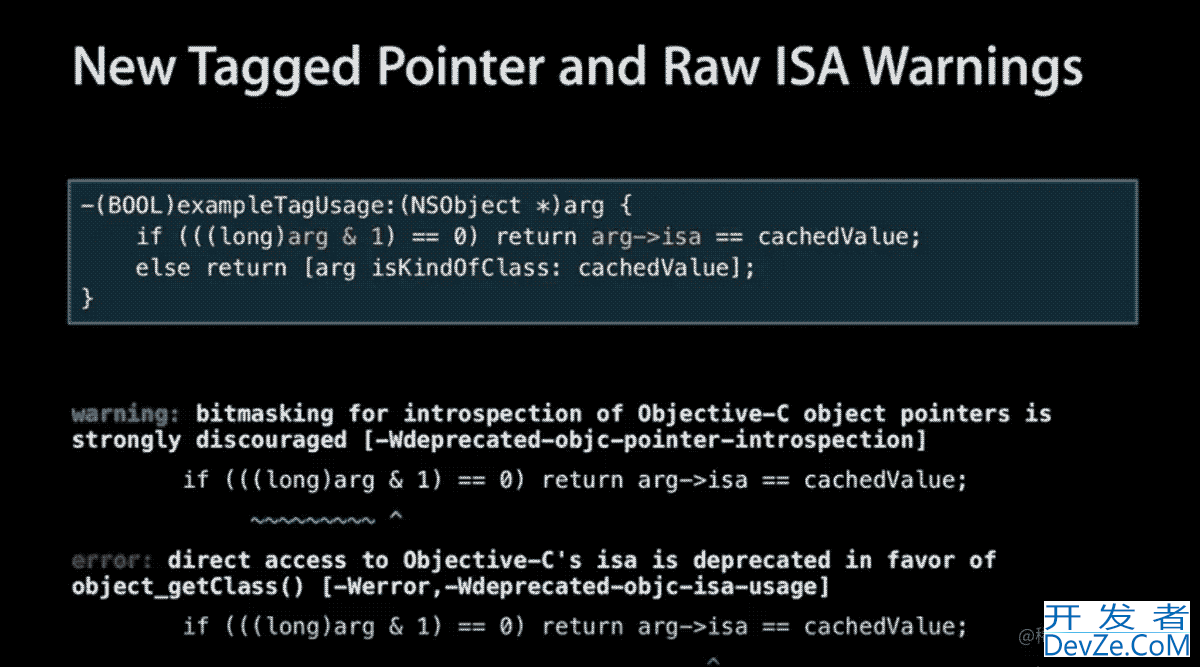

我们知道，所有OC对象都有isa指针，而Tagged Pointer并不是真正的对象，它没有isa指针，所以如果你直接访问Tagged Pointer的isa成员的话，在编译时将会有如下警告：

对于Tagged Pointer，应该换成相应的方法调用，如isKindOfClass和object_getClass。只要避免在代码中直接访问Tagged Pointer的isa，即可避免这个问题。

当然现在也不允许我们在代码中直接访问对象的isa了，否则编译不通过。

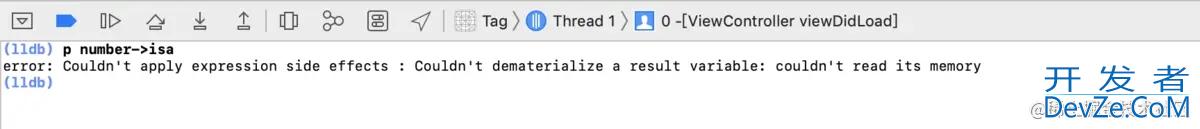

我们通过 LLDB 打印Tagged Pointer的isa，会提示如下错误：
