Android DataBinding类关系深入探究

2022-11-28 11:22 开发作者：昉钰

一、在相应的板块中开启DataBinding

dataBinding {
enabled true
}

二、DataBing的简单使用

这里写一个简单的布局，如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">
    <TextView
        android:id="@+id/first"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginVertical="12dp"
        android:text="Alice"
        android:textC编程olor="#333333"
        android:textSize="18sp"
        app:layout_constraintBottom_toTopOf="@id/second"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_chainStyle="packed" />
    <TextView
        android:id="@+id/second"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Bob"
        android:textColor="#999"
        android:textSize="14sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@id/first" />
</androidx.constraintlayout.widget.ConstraintLayout>

没错，就是一个包含两个TextView的布局，虽然简单，但是也能说明DataBinding的原理；但是按照DataBinding对布局的要求，这并不符合它的要求，所以需要改成如下：

<?xml version="1.0" encoding="utf-8"?>开发者_Go开发;
<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools">
    <data>
        <variable
            name="viewModel"
            type="com.zfang.databindingstudy.module.SimpleViewModel" />
    </data>
    <androidx.constraintlayout.widget.ConstraintLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        tools:context=".MainActivity">
        <TextView
            android:id="@+id/first"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginVertical="12dp"
            android:text="@{viewModel.first}"
            android:textColor="#333333"
            android:textSize="18sp"
            app:layout_constraintBottom_toTopOf="@id/second"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintVertical_chainStyle="packed" />
        <TextView
            android:id="@+id/second"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="@{viewModel.second}"
            android:textColor="#999"
            android:textSize="14sp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toBottomOf="@id/first" />
    </androidx.constraintlayout.widget.ConstraintLayout>
</layout>

仔细观察下变动，两个方面：

1、最外层多了一个layout

2、TextView的赋值使用表达式@{viewModel.xxx}来完成。

然后在Activity中如下使用生成的类：

class MainActivity : AppCompatActivity() {
    private val viewModel: SimpleViewModel by viewModels()
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        val binding: ActivityMainBinding = DataBindingUtil.setContentView(this, R.layout.activity_main)
        binding.lifecycleOwner = this
        binding.viewModel = viewModel
    }
}

相应的ViewModel类如下：

class SimpleViewModel: ViewModel() {
    private val _first = MutableLiveData("Alice")
    private val _编程second = MutableLiveData("Bob")
    val first: LiveData<String> = _first
    val second: LiveData<String> = _second
}

运行应用出来的结果正在预料之中，这里就不贴图国；可能你会好奇，DataBinding是如何把数据和布局自动绑定的呢？下面就来解密下是怎么回事。

三、生成的xml布局

在Activity中使用的布局名称是activity_main，生存的辅助类的名字为ActivityMainBinding，这里的ActivityMainBinding是我们直接能够使用到的类，其实除了这个辅助类，还生存了另外两个辅助xml文件，只是我们在代码中使用不到而已。

生存的第一个布局文件内容如下（路径：DataBindingStudy\app\build\intermediates\incremental\debug\mergeDebugResources\stripped.dir\layout\activity_main.xml）：

<?xml version="1.0" encoding="utf-8javascript"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:tag="layout/activity_main_0"
    tools:context=".MainActivity">
    <TextView
        android:id="@+id/first"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginVertical="12dp"
        android:tag="binding_1"
        android:textColor="#333333"
        android:textSize="18sp"
        app:layout_constraintBottom_toTopOf="@id/second"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_chainStyle="packed" />
    <TextView
        android:id="@+id/second"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:tag="binding_2"
        android:textColor="#999"
   编程客栈     android:textSize="14sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@id/first" />
</androidx.constraintlayout.widget.ConstraintLayout>

看到没，这正是Android原生的布局的文件（在我们之前写的布局的基础上去掉了layout标签），只是做了点变动；多了一个tag属性，这里看不出这个属性是干什么用的，但后面我们会知道他的作用。

生存的第二个xml文件如下（路径：DataBindingStudy\app\build\intermediates\data_binding_layout_info_type_merge\debug\out\activity_main-layout.xml）：

<?xml version="1.0" encoding="utf-8" standalone="yes"?>
<Layout directory="layout" filePath="app\src\main\res\layout\activity_main.xml"
    isBindingData="true" isMerge="false" layout="activity_main"
    modulePackage="com.zfang.databindingstudy" rootNodeType="androidx.constraintlayout.widget.ConstraintLayout">
    <Variables name="viewModel" declared="true"
        type="com.zfang.databindingstudy.module.SimpleViewModel">
        <location endLine="8" endOffset="70" startLine="6" startOffset="8" />
    </Variables>
    <Targets>
        <Target tag="layout/activity_main_0"
            view="androidx.constraintlayout.widget.ConstraintLayout">
            <Expressions />
            <location endLine="41" endOffset="55" startLine="11" startOffset="4" />
        </Target>
        <Target id="@+id/first" tag="binding_1" view="TextView">
            <Expressions>
                <Expression attribute="android:text" text="viewModel.first">
                    <Location endLine="21" endOffset="44" startLine="21" startOffset="12" />
                    <TwoWay>false</TwoWay>
                    <ValueLocation endLine="21" endOffset="42" startLine="21" startOffset="28" />
                </Expression>
            </Expressions>
            <location endLine="28" endOffset="63" startLine="16" startOffset="8" />
        </Target>
        <Target id="@+id/second" tag="binding_2" view="TextView">
            <Expressions>
                <Expression attribute="android:text" text="viewModel.second">
                    <Location endLine="34" endOffset="45" startLine="34" startOffset="12" />
                    <TwoWay>false</TwoWay>
                    <ValueLocation endLine="34" endOffset="43" startLine="34" startOffset="28" />
                </Expression>
            </Expressions>
            <location endLine="40" endOffset="61" startLine="30" startOffset="8" />
        </Target>
    </Targets>
</Layout>

这个文件就是基于前面的布局文件解析生存而来，里面的元素分别对应到我们布局文件里面的两个TextView，这里拿最后一个元素说下，如下：

<Target id="@+id/second" tag="binding_2" view="TextView">
    <Expressions>
        <Expression attribute="android:text" text="viewModel.second">
            <Location endLine="34" endOffset="45" startLine="34" startOffset="12" />
            <TwoWay>false</TwoWay>
            <ValueLocation endLine="34" endOffset="43" startLine="34" startOffset="28" />
        </Expression>
    </Expressions>
    <location endLine="40" endOffset="61" startLine="30" startOffset="8" />
</Target>

Target里面的id就是布局里面的id，tag就是布局里面的tag，view代表了View的类型。在Expression里面的text属性就代表了需要执行的表达式，里面还有个属性TwoWay，代表是不是双向绑定，当然这里不是双向绑定，所以为false。

四、生存的代码

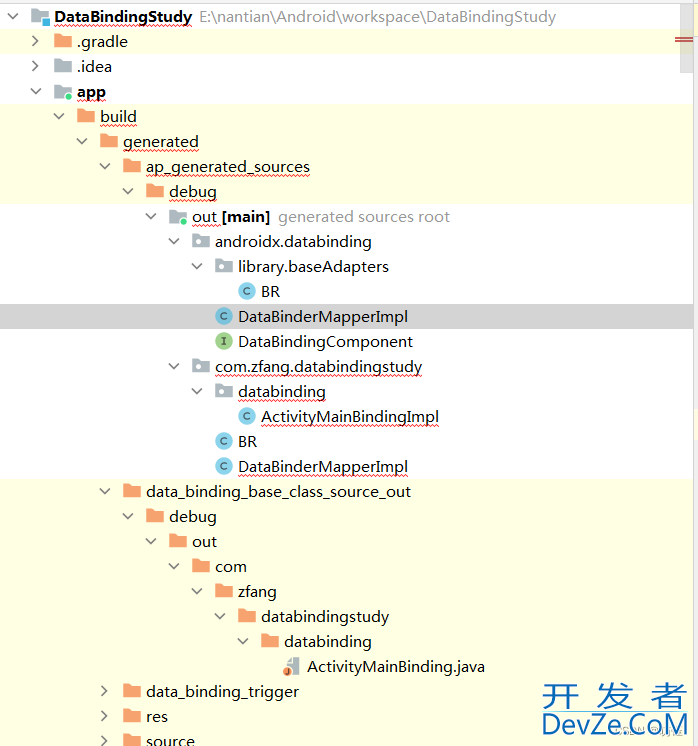

除了生存前面说的两个xml文件，DataBinding还生存了相关的辅助类方便我们在Activity中使用，如下图所示：

Android DataBinding类关系深入探究

DataBinding生成的类

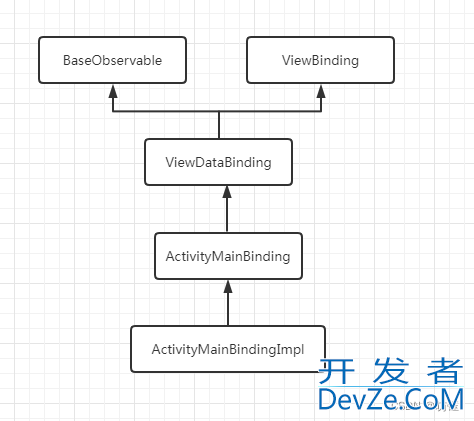

ActivityMainBinding、ActivityMainBindingImpl：这两个类的名字是根据布局文件的名字产生的，我们使用的布局文件名字为:activity_main，它这里就是把下划线去掉，然后按照驼峰式命名法再加上后缀Binding或者BindingImpl生成而来的。相关的类继承关系如下：

Android DataBinding类关系深入探究

这里的Baseobservable是观察者模式的基类，ViewBinding就是一个接口（画图工具没找到虚线的前头），ViewDataBinding是Databinding的核心类，也是们的重点分析对象，而这里的ActivityMainBinding、ActivityMainBindingImpl就是根据我布局文件生成的两个辅助类，主要是用于辅助数据绑定相关的工作。

Android DataBinding类关系深入探究

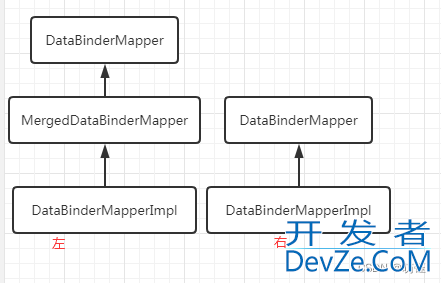

这里的有两个文件名一样的类DataBinderMapperImpl，但其实他们的功能是不一样的。左边的DataBinderMapperImpl类(位于包androidx.databinding下面，可以认为是android提供给的，只不过是由apt在项目编译期间生存而来)会调用右边的DataBinderMapperImpl（位于我们自己的包下面）为他工作，你可以认为全部的工作都是在右边的DataBinderMapperImpl完成的，左边那个主要起了一个中间转发的作用。

到这里关于DataBinding生存的类关系说明就完成了，下一章DataBinding原理----布局的加载（2）将说明DataBinding是如何加载布局的。

到此这篇关于Android DataBinding类关系深入探究的文章就介绍到这了,更多相关Android DataBinding 内容请搜索我们以前的文章或继续浏览下面的相关文章希望大家以后多多支持我们！
