RecyclerView 源码浅析测量 布局 绘制 预布局

目录
  • 前言
  • onMeasure
  • onLayout
  • onDraw
  • dispatchLayoutStep1、2、3
    • dispatchLayoutStep1
    • dispatchLayoutStep2
    • dispatchLayoutStep3
  • mAttachedScrap 和 mChangedScrap
    • 预布局
      • 最后

        前言

        上一篇博客内容对 RecyclerView 回收复用机制相关源码进行了分析,本博客从自定义 View 三大流程 measure、layout、draw 的角度继续对 RecyclerView 相关部分源码进行分析。

        onMeasure

        onMeasure 中的逻辑大体上分为三种情况,先来看下源码:

        RecyclerView.Java

        @Override
        protected void onMeasure(int widthSpec, int heightSpec) {
            // 第一种情况:没有设置 LayoutManager
            if (mLayout == null) {
                defaultOnMeasure(widthSpec, heightSpec);
                return;
            }
            // 第二种情况:设置的 LayoutManager 开启自动测量
            if (mLayout编程客栈.isAutoMeasureEnabled()) {
                // ...
                mLayout.onMeasure(mRecycler, mState, widthSpec, heightSpec);
                // ...
                mLastAutoMeasureSkippedDueToExact =
                        widthMode == MeasureSpec.EXACTLY && heightMode == MeasureSpec.EXACTLY;
                if (mLastAutoMeasureSkippedDueToExact || mAdapter == null) {
                    return;
                }
                if (mState.mLayoutStep == State.STEP_START) {
                    dispatchLayoutStep1();
                }
                mLayout.setMeasureSpecs(widthSpec, heightSpec);
                mState.mIsMeasuring = true;
                dispatchLayoutStep2();
                // 需要二次测量
                if (mLayout.shouldMeasureTwice()) {
                    // ...
                    dispatchLayoutStep2();
                    mLayout.setMeasuredDimensionFromChildren(widthSpec, heightSpec);
                }
                // ...
            } else {  // 第三种情况:设置的 LayoutManager 没有开启自动测量
                // ...
                mLayout.onMeasure(mRecycler, mState, widthSpec, heightSpec);
                // ...
                mState.mInPreLayout = false; // clear
            }
        }


        源码只贴出了重要部分,稍微总结下:

        • 没有设置 LayoutManager 时,调用 defaultOnMeasure 方法;
        • 设置 LayoutManager 并且开启自动测量时,调用 LayoutManager 的 onMeasure 方法,并且会执行 dispatchLayoutStep1()、dispatchLayoutStep2();
        • 设置 LayoutManager 且没有开始自动测量时,仅调用了 LayoutManager 的 onMeasure 方法;

        先来看一下 LayoutManager 的 onMeasure 方法:

        RecyclerView.java

        public abstract static class LayoutManager{
            // ...
            public void onMeasure(@NonNull Recycler recycler, @NonNull State state, int widthSpec,int heightSpec) {
                mRecyclerView.defaultOnMeasure(widthSpec, heightSpec);
            }
        }


        默认实现和第一种情况一样,调用了 defaultOnMeasure 方法,而且 sdk 中给我们提供的三种 LayoutManager(LinearLayoutManager、GridLayoutManager、StaggeredGridLayoutManager)均没有重写 onMeasure 方法。

        接着就来看看 defaultOnMeasure 的源码:

        RecyclerView.java

        void defaultOnMeasure(int widthSpec, int heightSpec) {
            // 通过 LayoutManager.chooseSize 获取的宽和高的值
            final int width = LayoutManager.chooseSize(widthSpec,
                    getPaddingLeft() + getPaddingRight(), // 横向内边距
                    ViewCompat.getMinimumWidth(this)); // 反射获取是否设置最小宽度
            final int height = LayoutManager.chooseSize(heightSpec,
                    getPaddingTop() + getPaddingBottom(), // 纵向内边距
                    ViewCompat.getMinimumHeight(this)); // 反射获取是否设置最小宽度
            // 设置宽高
            setMeasuredDimension(width, height);
        }


        接着看一下 LayoutManager.chooseSize 是如何获取宽高的:

        public static int chooseSize(int spec, int desired, int min) {
            final int mode = View.MeasureSpec.getMode(spec);
            final int size = View.MeasureSpec.getSize(spec);
            switch (mode) {
                case View.MeasureSpec.EXACTLY:
                    return size;
                case View.MeasureSpec.AT_MOST:
                    return Math.min(size, Math.max(desired, min));
                case View.MeasureSpec.UNSPECIFIED:
                default:
                    return Math.max(desired, min);
            }
        }


        这段代码就不用解释了吧?自定义 View 时经常会根据 mode 不同来处理宽高的最终值。

        测量这部分到目前为止的代码都比较简单,测量对于宽高这部分并没有特殊处理,剩余重要逻辑都在 dispatchLayoutStep1()、dispatchLayoutStep2() 方法中,这里先不对其进行详细解释,因为下面的 onLayout 中还有一个 dispatchLayoutStep3() 方法。

        稍微总结下,测量部分除非有特殊的自定义 LayoutManager 对宽高有自定义需求,一般情况都会走默认的 defaultOnMeasure 方法,和大部分自定义 View 相同根据 mode 确定宽高。

        onLayout

        自定义 View 的第二大流程 onLayout,直接看源码:

        RecyclerView.java

        protected void onLayout(boolean changed, int l, int t, int rhttp://www.devze.com, int b) {
            TraceCompat.beginSection(TRACE_ON_LAYOUT_TAG);
            dispatchLayout(); //  只有一处方法调用 分发布局
            TraceCompatpython.endSection();
            mFirstLayoutComplete = true;
        }
        void dispatchLayout() {
            // ...
            // 在 onMeasure 中这个值被设置为 true
            mState.mIsMeasuring = false;
            // ...
            if (mState.mLayoutStep == State.STEP_START) {
                dispatchLayoutStep1();
                mLayout.setExactMeasureSpecsFrom(this);
                dispatchLayoutStep2();
            } else if (mAdapterHelper.hasUpdates()
                    || needsRemeasureDueToExactSkip
                    || mLayout.getWidth() != getWidth()
                    || mLayout.getHeight() != getHeight()) {
                mLayout.setExactMeasureSpecsFrom(this);
                dispatchLayoutStep2();
            } else {
                mLayout.setExactMeasureSpecsFrom(this);
            }
            dispatchLayoutStep3(); // mState.mLayoutStep 的值在里面被设置为 State.STEP_START
        }


        onLayout 中的逻辑并不复杂,逻辑都放在了 dispatchLayout 中,而 dispatchLayout 中又根据各种判断确保了 dispatchLayoutStep1、dispatchLayoutStep2、dispatchLayoutStep3 都会执行。至于这三个方法在最后一小节分析。

        onDraw

        RecyclerView 重写了 draw 方法,那么就先看一下 draw 方法:

        RecyclerView.java

        public void draw(Canvas c) {
            super.draw(c);
            final int count = mItemDecorations.size();
            for (int i = 0; i < count; i++) {
                mItemDecorations.get(i).onDrawOver(c, this, mState);
            }
            // ...
        }


        draw 方法中获取了所有的 ItemDecoration 也就是“分割线”,调用了其 onDrawOver 方法。关于 ItemDecoration 将和 LayoutManager 一起在下一篇博客中分析。

        draw 的源码中会继续调用 onDraw 方法,继续看一下 onDraw 方法:

        RecyclerView.java

        public void onDraw(Canvas c) {
            super.onDraw(c);
            // draw 方法中调用了 ItemDecoration 的 onDrawOver
            // onDraw 方法又调用了 ItemDecoration 的 onDraw
            final int count = mItemDecorations.size();
            for (int i = 0; i < count; i++) {
                mItemDecorations.get(i).onDraw(c, this, mState);
            }
        }


        可以看出 draw 和 onDraw 主要对分割线进行了绘制,由于 draw 方法先执行,那么也就意味着 ItemDecoration 的 onDrawOver 方法会先绘制,之后再执行其 onDraw 方法。

        dispatchLayoutStep1、2、3

        三大流程的整体代码流程并不复杂,核心逻辑都在 dispatchLayou编程tStep1、2、3 这三个方法中,字面意思翻译过来是“分发布局步骤1、2、3”,下面挨着来分析下。

        dispatchLayoutStep1

        概述:处理 Adapter 更新,决定哪个动画应该被执行,保存当前的视图信息,如果需要的话进行预布局并保存相关信息。

        RecyclerView.java

        private void dispatchLayoutStep1() {
            // 确认布局步骤 在 dispatchLayoutStep3 会设置为 STEP_START
            // 并且 onLayout 调用 dispatchLayoutStep1 之前也进行了判断
            mState.assertLayoutStep(State.STEP_START);
            // 获取剩余的滚动距离(横竖向)
            fillRemainingScrollValues(mState);
            // onMeasure 中标记为 true 这里再置为 false
            mState.mIsMeasuring = false;
            startInterceptRequestLayout();
            // ViewInfoStore 用于保存动画相关信息
            // 清除保存的信息
            mViewInfoStore.clear();
            // 标记进入布局或者滚动状态 内部是int类型进行++操作
            onEnterLayoutOrScroll();
            // 适配器更新和动画预处理 设置 mState.mRunSimpleAnimations 和 mState.mRunPredictiveAnimations 的值
            processAdapterUpdatesAndSetAnimationFlags();
            // 保存焦点信息
            saveFocusInfo();
            // 一些信息保存
            mState.mTrackOldChangeHolders = mState.mRunSimpleAnimations && mItemsChanged;
            mItemsAddedOrRemoved = mItemsChanged = false;
            // 预布局标志 和 mRunPredictiveAnimation 有关 这里先记住 后面会解释什么是预布局
            mState.mInPreLayout = mState.mRunPredictiveAnimations;
            mState.mItemCount = mAdapter.getItemCount();
            findMinMaxChildLayoutPositions(mMinMaxLayoutPositions);
            // 下面两个 if 都是动画预处理 保存信息等等
            // mRunSimpleAnimations 可以理解为 需要执行动画
            if (mState.mRunSimpleAnimations) {
                // ...
                int count = mChildHelper.getChildCount();
                for (int i = 0; i < count; ++i) {
                    // ...
                    // 保存执行动画所需的信息 (预布局时的信息)
                    mViewInfoStore.addToPreLayout(holder, animationInfo);
                    // ...
                }
            }
            // mRunPredictiveAnimations 可以理解为 需要执行动画的情况下需要进行预布局
            // 换而言之需要拿到动画执行前后的各种信息(坐标等等)
            if (mState.mRunPredictiveAnimations) {
                // ...
                // 这里如果需要预布局就调用 LayoutManager 的 onLayoutChildren 开始布局
                // 注意 mState.mInPreLayout = mRunPredictiveAnimations
                // 当 mRunPredictiveAnimations 为 ture 时 mInPreLayout 同样为 true
                mLayout.onLayoutChildren(mRecycler, mState);
                // ...
            } else {
                clearOldPositions();
            }
            onExitLayoutOrScroll();
            // 和 startInterceptRequestLayout 成对使用 貌似是防止多次 requestLayout
            stopInterceptRequestLayout(false);
            // 标记 STEP_START 完成 可以执行 dispatchLayoutStep2
            mState.mLayoutStep = State.STEP_LAYOUT;
        }


        dispatchLayoutStep1 整体上都是预布局处理,对动画信息的保存等等,ViewInfoStore 是用于存储 item 动画相关信息,后面的博客中会分析。注意重点,如果需要执行动画将会执行预布局,也就是调用 mLayout.onLayoutChildren 之前 mInPreLayout 为 true。 我并没有每一行代码都研究透彻,看源码也大可不必读懂每一行代码,那样会越陷越深。

        dispatchLayoutStep2

        概述:预布局状态结束,开始真正的布局。

        RecyclerView.java

        private void dispatchLayoutStep2() {
            startInterceptRequestLayout(); // 和 stopInterceptRequestLayout 成对出现
            onEnterLayoutOrScroll(); // 上面已经说过了
            // 判断 State ,在 dispatchLayoutStep1 已经标记为 STEP_LAYOUT
            mState.assertLayoutStep(State.STEP_LAYOUT | State.STEP_ANIMATIONS);
            mAdapterHelper.consumeUpdatesInOnePass();
            mState.mItemCount = mAdapter.getItemCount();
            mState.mDeletedInvisibleItemCountSincePreviousLayout = 0;
            if (mPendingSavedState != null && mAdapter.canRestoreState()) {
                if (mPendingSavedState.mLayoutState != null) {
                    mLayout.onRestoreInstanceState(mPendingSavedState.mLayoutState);
                }
                mPendingSavedState = null;
            }
            // 预布局标记为 fasle
            mState.mInPreLayout = false;
            // 开始布局 这里是真正的测量和布局items
            mLayout.onLayoutChildren(mRecycler, mState);
            mState.mStructureChanged = false;
            mState.mRunSimpleAnimations = mState.mRunSimpleAnimations && mItemAnimator != null;
            // 标记 STEP_ANIMATIONS
            mState.mLayoutStep = State.STEP_ANIMATIONS;
            onExitLayoutOrScroll();
            stopInterceptRequestLayout(false); // 和 startInterceptRequestLayout 成对出现
        }


        dispatchLayoutStep2 方法代码不多,注意重点,在调用 mLayout.onLayoutChildren(mRecycler, mState) 之前将 mState.mInPreLayout 预布局标记为 false。

        到这里可以看出预布局过程就发生在 dispatchLayoutStep1、2 之间。

        dispatchLayoutStep3

        概述:执行 item 动画以及布局完成后的收尾工作。

        RecyclerView.java

        private void dispatchLayoutStep3() {
            // 判断状态是否为 STEP_ANIMATIONS
            mState.assertLayoutStep(State.STEP_ANIMATIONS);
            // 和 stopInterceptRequestLayout 成对出现
            startInterceptRequestLayout();
            // 和 onExitLayoutOrScroll 成对出现
            onEnterLayoutOrScroll();
            // 标记为 STEP_START, 在步骤 1 中会判断是否为 STEP_START
            mState.mLayoutStep = State.STEP_START;
            if (mState.mRunSimpleAnimations) {
                for (int i = mChildHelper.getChildCount() - 1; i >= 0; i--) {
                    ViewHolder holder = getChildViewHolderInt(mChildHelper.getChildAt(i));
                    // ...
                    // 保存动画信息
                    // 布局完成后的坐标等等
                    mViewInfoStore.addToPostLayout(holder, animationInfo);
                    // ...
                    }
                }
                // 执行 item 动画
                mViewInfoStore.process(mViewInfoProcessCallback);
            }
            // 清理 mAttachedScrap 和 mChangedScraop 缓存
            mLayout.removeAndRecycleScrapInt(mRecycler);
            // item 数量
            mState.mPreviousLayoutItemCount = mState.mItemCount;
            // 相关标记设为初始值
            mDataSetHasChangedAfterLayout = false;
            mDispatchItemsChangedEvent = false;
            mState.mRunSimpleAnimations = false;
            mState.mRunPredictiveAnimations = false;
            mLayout.mRequestedSimpleAnimations = false;
            // ...
            // 布局完成回调
            mLayout.onLayoutCompleted(mState);
            onExitLayoutOrScroll();
            stopInterceptRequestLayout(false);
            // 清理
            mViewInfoStore.clear();
            // ...
        }


        mAttachedScrap 和 mChangedScrap

        在本系列博客第一篇分析回收复用源码时对 mAttachedScrap 和 mChangedScrap 并没有详细说明,到这里可以对他们俩分析一下了。

        在第一篇的回收复用中,回收部分源码执行时,并没有用到 mAttachedScrap 和 mChangedScrap,复用时却优先在他们俩容器中寻找缓存。现在在布局步骤3 dispatchLayoutStep3 中也对其进行了清空,那么说明在 dispatchLayoutStep3 之前对其肯定有过回收的操作。

        布局步骤1、2、3中,大部分逻辑都在 mLayout.onLayoutChildren 中,但其是一个空实现,所以,就以其开发中最常用到的实现类 LinearLayoutManager 源码来分析看看:

        LinearLayoutManager.java

        public void onLayoutChildren(RecyclerView.Recycler recycler, RecyclerView.State state){
            // ...
            //
            detachAndScrapAttachedViews(recycler);
            // ...
            // fill 在第一篇博客中提到了 填充布局 算是回收复用的入口
            fill(recycler, mLayoutState, state, false);
        }
        public void detachAndScrapAttachedViews(@NonNull Recycler recycler) {
            // 从这里可以看出将所有的可见的 item 都回收到了 mAttachedScrap 或者 mChangedScrap 中
            final int childCount = getChildCount();
            for (int i = childCount - 1; i >= 0; i--) {
                final View v = getChildAt(i);
                scrapOrRecycleView(recycler, i, v);
            }
        }


        在 onLayoutChildren 中对可见的 item 都进行了回收操作,并且紧接着执行了 fill 进行了填充布局操作。由上述对 dispatchLayout1、2、3 的源码分析可以得知,dispatchLayout3 对 mAttachedScrap 和 mChangedScrap 进行了清空操作,dispatchLayout1 调用 onLayoutC开发者_C培训hildren 进行预布局操作,而 dispatchLayout2 调用 onLayoutChildren 进行真正的布局操作。

        那么显而易见,mAttachedScrap 和 mChangedScrap 是对可见 item 的缓存,目的在于预布局、真正的布局阶段复用,不用重新绑定数据。

        预布局

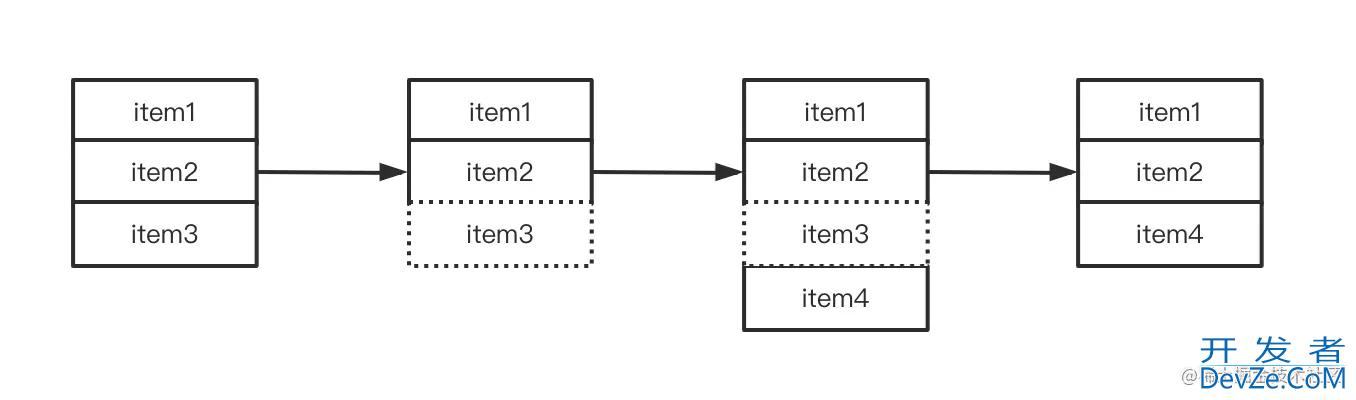

        上述内容中多次提到过预布局,到底什么是预布局?先大概说一下预布局的使用场景,如下图所示:

        RecyclerView 源码浅析测量 布局 绘制 预布局

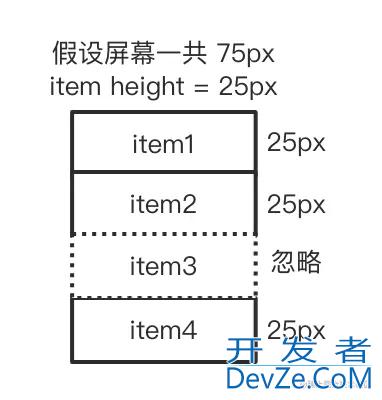

        假如屏幕中有一个 RecyclerView 且其有三个 item,当删除 item3 时,item4 会递补出现在屏幕内。这是开发中非常常见的情况吧,一般执行删除或者新增操作,我们都会添加动画让其显得不生硬,那么思考下 item4 是什么时候添加到屏幕上的呢?

        回到 LinearLayoutManager 的 fill 方法查看源码:

        LinearLayoutManager.java

        int fill(RecyclerView.Recycler recycler, LayoutState layoutState,
                RecyclerView.State state, boolean stopOnFocusable) {
            //...
            // 可用空间
            int remainingSpace = layoutState.mAvailable + layoutState.mExtraFillSpace;
            // 当 remainingSpace > 0 会继续循环
            while ((layoutState.mInfinite || remainingSpace > 0) && layoutState.hasMore(state)) {
                // ...
                // 布局
                layoutChunk(recycler, state, layoutState, layoutChunkResult);
                // 计算可用空间
                // 注意这里的判断条件
                if (!layoutChunkResult.mIgnoreConsumed || layoutState.mScrapList != null
                        || !state.isPreLayout()) {
                    layoutState.mAvailable -= layoutChunkResult.mConsumed;
                    remainingSpace -= layoutChunkResult.mConsumed;
                }
            }
        }


        在计算可用空间时,有三个判断条件:

        !layoutChunkResult.mIgnoreConsumed

        layoutState.mScrapList != null

        !state.isPreLayout()

        重点看 1 和 3,先说 3 吧,如果是预布局状态,也就是 dispatchLayoutStep1 调用进来时第三个条件是 false。至于条件 1 还需要看一下 layoutChunk 方法源码:

        LinearLayoutManager.java

        void layoutChunk(RecyclerView.Recycler recycler, RecyclerView.State state,
                LayoutState layoutState, LayoutChunkResult result) {
            // ...
            RecyclerView.LayoutParams params = (RecyclerView.LayoutParams) view.getLayoutParams();
            // ...
            // 源码最后部分有这么一处判断
            // 如果 viewholder android被标记为了移除或者改变 mIgnoreConsumed 设为 true
            if (params.isItemRemoved() || params.isItemChanged()) {
                result.mIgnoreConsumed = true;
            }
            result.mFocusable = view.hasFocusable();
        }


        看完这段代码再回到上面图示中的场景:

        RecyclerView 源码浅析测量 布局 绘制 预布局

        当 item3 被删除时,在预布局阶段它所占用的空间会忽略不计,那么 fill 方法中在计算可用空间时就会多走一次 while 循环,从而多添加一个 item。

        那么 dispatchStep1 即可称之为预布局阶段,此时将要移除的 item3 以及即将添加到屏幕上的 item4 的预布局阶段的位置信息等等保存,在 dispatchStep2 真正布局阶段保存完成删除操作后的位置信息等等,即可在 dispatchStep3 中根据两个信息之间的差异做出对应的 item 动画。关于动画部分后面博客还会分析,由于篇幅原因暂时理解到这里。

        最后

        本篇博客内容从自定义 View 的三大流程角度开始分析 RecyclerView 相关源码,接着牵连出分发布局的三个阶段以及对预布局的理解。关于动画部分没有多提,后面动画部分会单独一篇博客分析。

        以上就是RecyclerView 源码浅析测量 布局 绘制 预布局的详细内容,更多关于RecyclerView测量 布局 绘制 预布局的资料请关注我们其它相关文章!

        0

        上一篇:

        下一篇:

        精彩评论

        暂无评论...
        验证码 换一张
        取 消

        最新开发

        开发排行榜
