Netty解码器LengthFieldBasedFrameDecoder详解

目录

• Netty解码器LengthFieldBasedFrameDecoder
• 接下来看它是如何根据规则解码的
• 就要说下这个规则是什么了
• 源码解读如下，下面可以不看
• 总结

Netty解码器LengthFieldBasedFrameDecoder

解码器LengthFieldBasedFrameDecoder，从名字上可以猜测出来，它是基于长度的解码器.

Netty从TCP缓冲区中读取字节，把这些字节交给LengthFieldBasedFrameDecoder进行解码，解码的操作是根据设定的规则，根据规则，从字节中解码出来有意义的数据，然后把数据再交给后续的Handler处理.

接下来看它是如何根据规则解码的

如上图，从网络中读取到的数据是基于流的，而且是有方向的.

然而数据是没有边界的，不知道从哪儿到哪儿是一个完整的数据，下一个数据又是从哪个到哪个.

因此应用层需要设定规则，根据规则就可以知道数据的边界在哪儿.

如上图，便是根据设定的规则，就可以’筛选’出来真正有意义的数据(data)在哪个. 而且允许每个data的长度是不一样大小.

就要说下这个规则是什么了

规则是由4个主要的属性构成，lengthFieldOffset，lengthFieldLength，lengthAdjustment，initialBytesToStrip.

通过一个数据块为例介绍这4个属性.

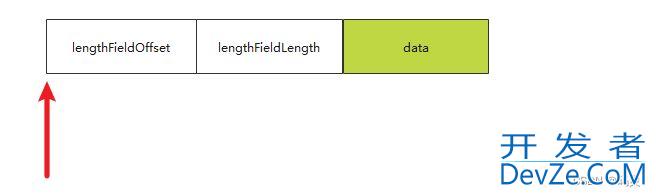

如python上图，从红色箭头指向的位置开始读取数据.

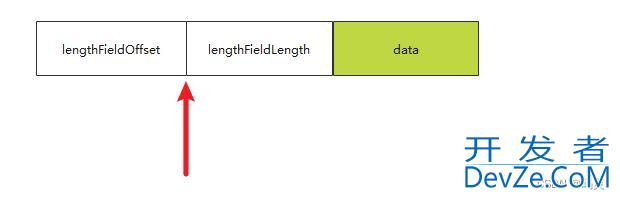

lengthFieldOffset表示长度字段的偏移量，经过lengthFieldOffset之后，箭头指向了下一个位置.

如果lengthFieldOffset=3，那么箭头需要向右边走3个字节.

接下来，lengthFieldLength表示长度字段的长度(好绕口).

如果lengthFieldLength=4，那么就会从上图红色位置向后读取4个字节，把4个字节里面的内容作为真正data的长度.

而且lengthFieldLength的取值不是任意的，它只能取值1,2,3,4,8. 具体原因后面的源码会说明.

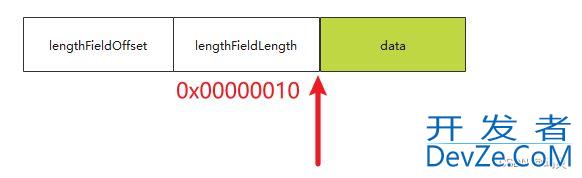

如上图，假如lengthFieldLength=4，读取4个字节的内容是0x00000010(十六进制表示)，十进制就是16，也就是说，数据data的长度是16个字节. 但是这里稍等下，需要介绍下一个关键属性.

lengthAdjustment表示长度调整. 调整什么呢? 还是要说下lengthFieldLength. lengthFieldLength里面的内容是16，虽然这个16表示长度，但是它是表示真正数据data的长度,还是表示整个的长度呢，或者其他呢. 因此要想真正表示真正数据data的长度，必须用lengthFieldLength的内容值+lengthAdjustment的值.

如果lengthAwww.devze.comdjustment=-5，也就是用16+(-5)=11，即从上图红色位置继续向后读取11个字节才能真正的把数据读取完整，读取少了或多了都不行.

到这里，已经把一个完整的数据块读取完成了. 但是呢，真正表示业务数据的内容是data部分.我们不想要前面的lengthFieldOffset和lengthFieldLength部分,这里就需要使用initialBytesToStrip. 它表示跳过多少字节.

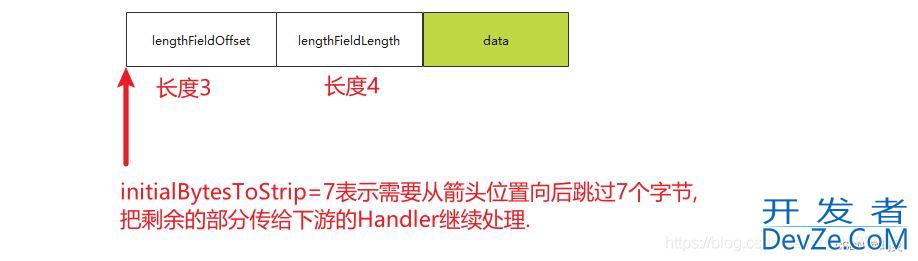

如果initialBytesToStrip=7，那么就是说要跳过7个字节，把剩余部分传给下游的Handler继续处理.

以上就是4个主要属性的解释，从源码中拿一个具体的’案例’再温习下.

从最左边开始读取数据，lengthFieldOffset=1，那么向后读取1个字节，lengthFieldLength=2，向后读取2个字节，读取到的内容是0x0010(十六进制)，十进制就是16，由于lengthAdjustment=-3，因此16+(-3)=13，于是继续向后读取13个字节.

就会把0xFE和"HELLO，WORLD"这13个字节读取到. 到目前为止，读取到的内容是0xCA0010FE和"HELLO，WORLD"共16个字节. 又initialBytesToStrip=3，因此从16个字节的开头跳过3个字节，跳过了0xCA0010这3个字节，最后剩下0xFE和"HELLO，WORLD"传给了下游的Handler.

源码解读如下，下面可以不看

Netty的源码位置 io.netty.handler.codec.LengthFieldBasedFrameDecoder

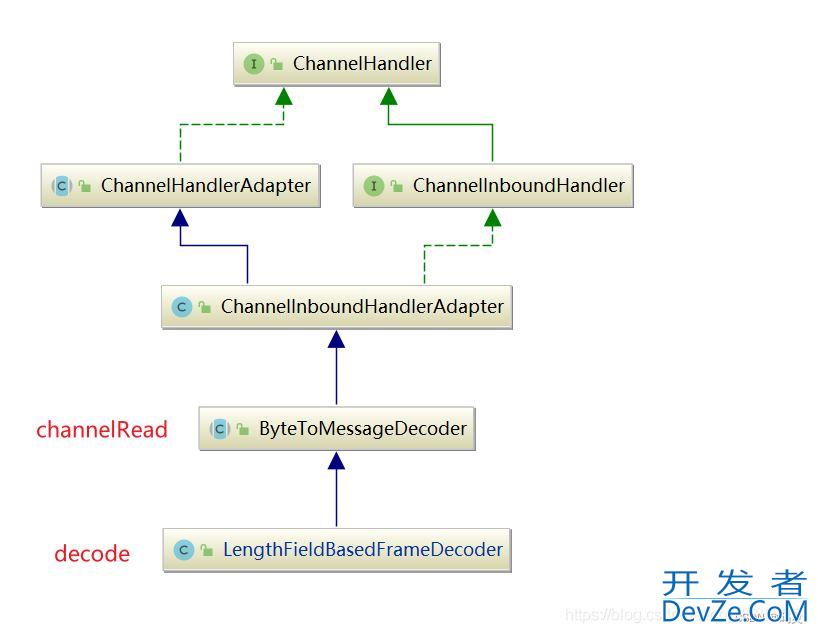

LengthFieldBasedFrameDecoder继承了ChannelInboundHandlerAdapter，因此当Netty读取到网络数据之后,再向下传播数据的过程中，会调用到ByteToMessageDecoder的channelRead方法，channelRead方法内部会调用decode方法.

protected Object decode(ChannelHandlerContext ctx, ByteBuf in) throws Exception {

        // 由于整个帧的长度 frameLength 大于 设定的maxFrameLength, 是需要跳过这个无效帧的.

        // 之前已经跳过了一部分数据, 由于之前不够跳过, 现在又读取到了数据, 那么需要继续跳过剩下'欠'的数据

        if (discardingTooLongFrame) {

            discardingTooLongFrame(in);

        }

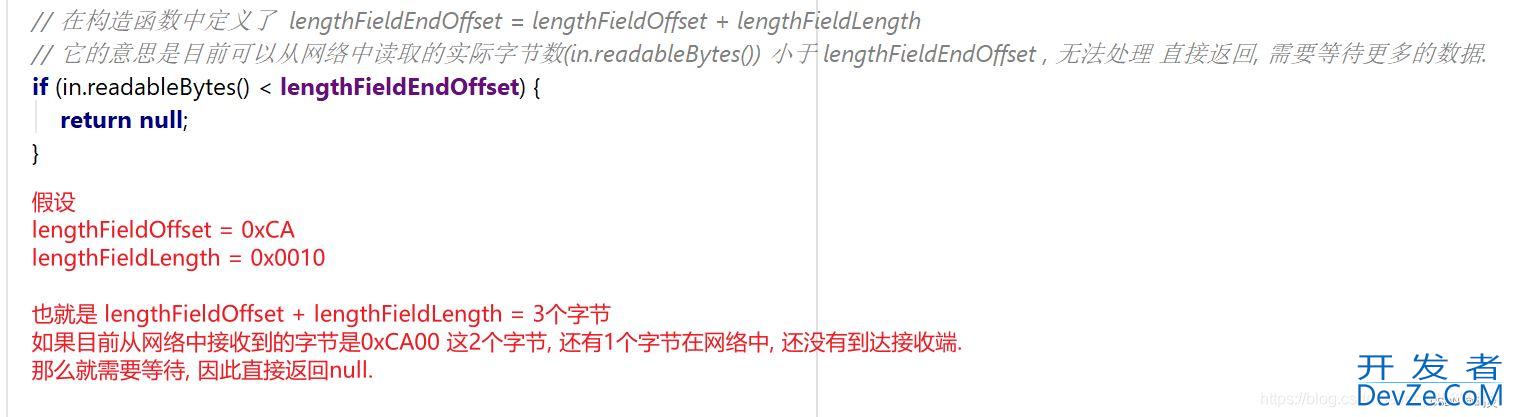

        // 在构造函数中定义了  lengthFieldEndOffset = lengthFieldOffset + lengthFieldLength

        //http://www.devze.com 它的意思是目前可以从网络中读取的实际字节数(in.readableBytes()) 小于 lengthFieldEndOffset , 无法处理 直接返回, 需要等待更多的数据.

        if (in.readableBytes() < lengthFieldEndOffset) {

            return null;

        }

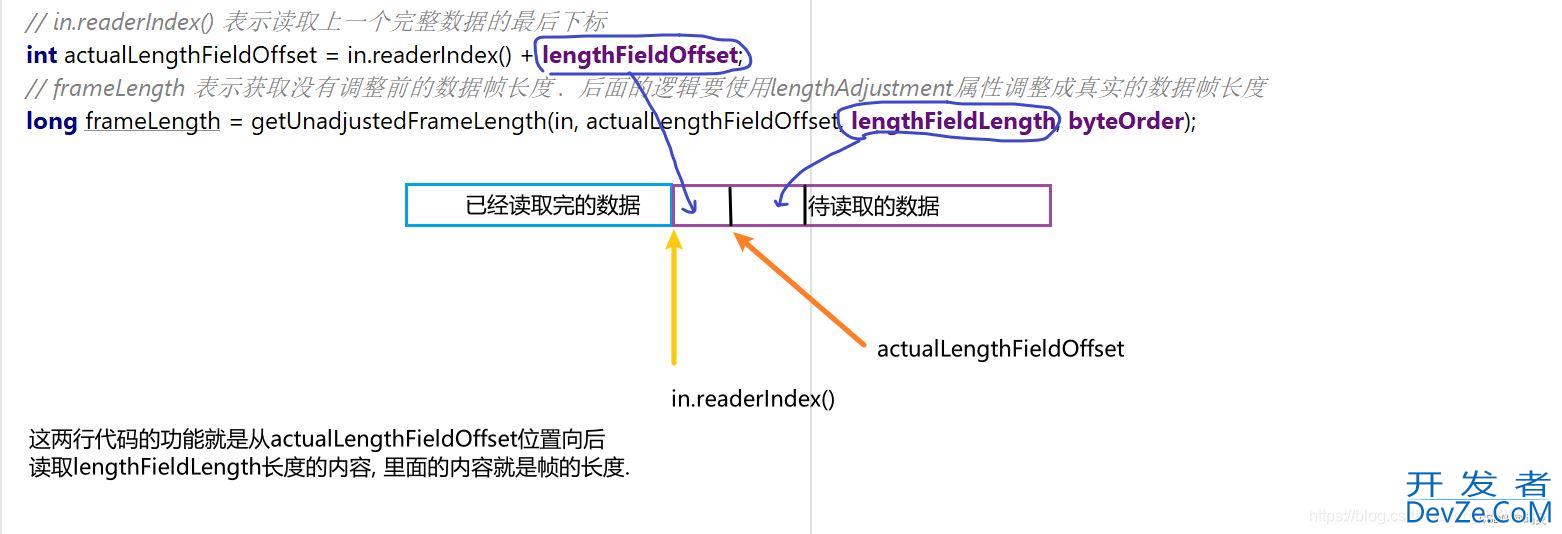

        // in.readerIndex() 表http://www.devze.com示读取上一个完整数据的最后下标

        int actualLengtwww.devze.comhFieldOffset = in.readerIndex() + lengthFieldOffset;

        // frameLength 表示获取没有调整前的数据帧长度 .  后面的逻辑要使用lengthAdjustment属性调整成真实的数据帧长度

        long frameLength = getUnadjustedFrameLength(in, actualLengthFieldOffset, lengthFieldLength, byteOrder);





        // 如果读取到的frameLength 小于 0, 说明此数据有问题, 抛出异常

        if (frameLength < 0) {

            failOnNegativeLengthField(in, frameLength, lengthFieldEndOffset);

        }



        // 调整frameLength长度  frameLength = frameLength + lengthAdjustment + lengthFieldEndOffset

        // frameLength + lengthAdjustment 表示真实数据的长度

        // 即这里的frameLength 就是整个数据的长度(包括真实数据).

        frameLength += lengthAdjustment + lengthFieldEndOffset;



        // 如果frameLength < lengthFieldEndOffset  那只能说明在上面的计算过程中, frameLength + lengthAdjustment < 0 了.

        // frameLength + lengthAdjustment 表示真实数据的长度, 数据的长度怎么会小于0呢   因此抛异常.

        if (frameLength < lengthFieldEndOffset) {

            failOnFrameLengthLessThanLengthFieldEndOffset(in, frameLength, lengthFieldEndOffset);

        }

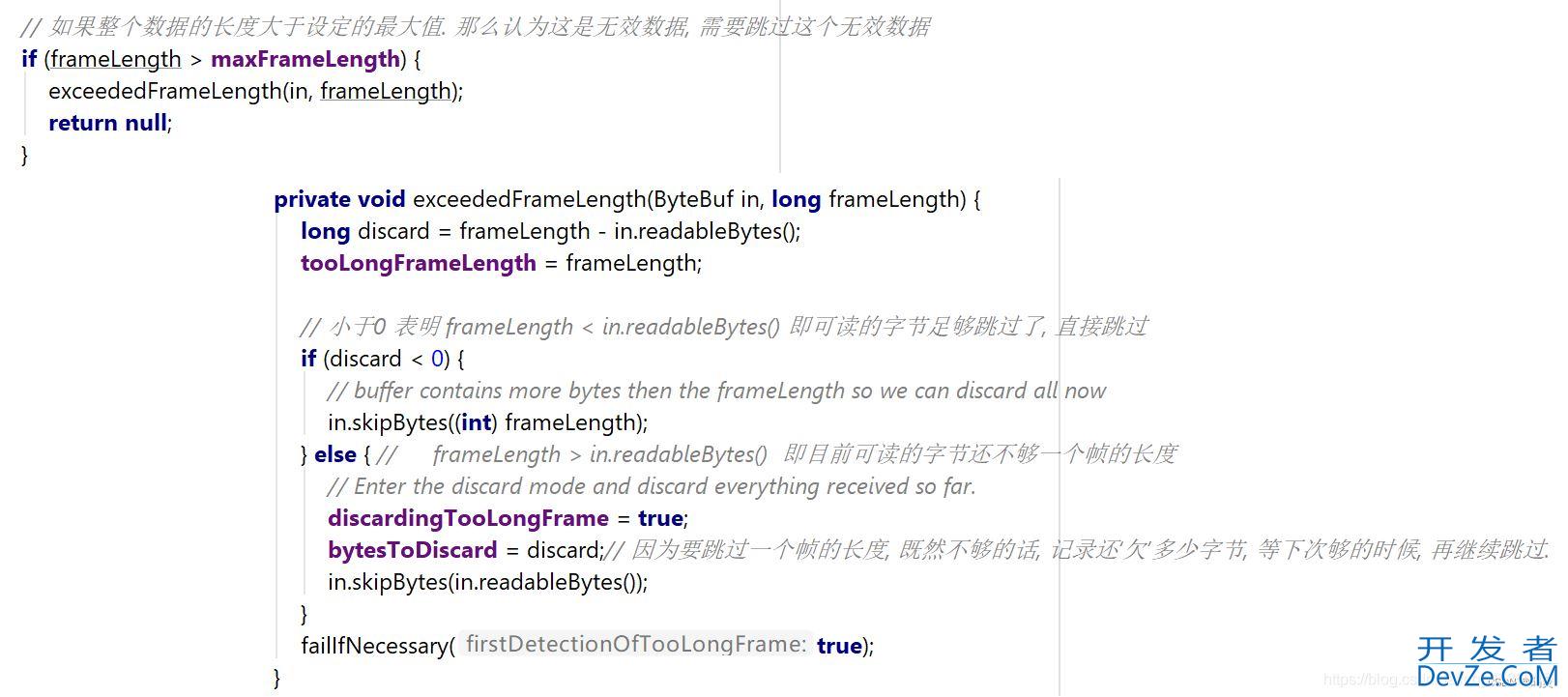

        // 如果整个数据的长度大于设定的最大值. 那么认为这是无效数据, 需要跳过这个无效数据

        if (frameLength > maxFrameLength) {

            // 跳过一个frameLength长度的数据

            exceededFrameLength(in, frameLength);

            return null;

        }



        // never overflows because it's less than maxFrameLength

        int frameLengthInt = (int) frameLength;

        // 表示目前可读的数据还不够一个帧, 那么直接返回

        if (in.readableBytes() < frameLengthInt) {

            return null;

        }



        // 比如一个即将要读取的帧长度=10,  可是initialBytesToStrip = 12, 跳过的字节比要读取的字节还大,  读取的字节还不够跳过的, 有问题   直接抛异常

        if (initialBytesToStrip > frameLengthInt) {

            failOnFrameLengthLessThanInitialBytesToStrip(in, frameLength, initialBytesToStrip);

        }

        in.skipBytes(initialBytesToStrip);



        // extract frame

        // 读取实际有意义的业务数据

        int readerIndex = in.readerIndex();

        int actualFrameLength = frameLengthInt - initialBytesToStrip;

        ByteBuf frame = extractFrame(ctx, in, readerIndex, actualFrameLength);

        in.readerIndex(readerIndex + actualFrameLength);

        return frame;

    }

总结
