基于Python+PyQt5实现串口数据采集和显示

2025-05-10 10:14 开发作者： Graceful_scenery

一、环境搭建

1.1 Python 3.X安装

直接从官网下载安装包：Index of /ftp/python/；

这里我下载的包为https://www.python.org/ftp/python/3.9.6/python-3.9.6-amd64.exe，安装版本：python 3.9.6 。

双击开始安装的时候，一定要把下面的 Add Path勾上 (表示添加到环境变量，这样cmd也能使用了)，其他一路Next安装完成。默认会安装一键式工具pip。

pip工具镜像源配置。配置方法如下：

在cmd窗口下执行echo %HOMEPATH%获取用户HOME目录，并在该目录下创建pip目录；
在pip目录下创建pip.ini文件。记住，后缀必须是.ini格式。并在该文件中写入如下内容;

内容如下：

[global]
index-url = https://pypi.tuna.tsinghua.edu.cn/simple
[install]
trusted-host = pypi.tuna.tsinghua.edu.cn

1.2 安装Pycharm

官方网站：http://www.jetbrains.com/pycharm/，提供以下安装版本：

Professional：专业版(收费，网上一大堆破解方法)
Community：社区版(免费，我用的这个)，下载版本为pycharm-community-2023.3.4.exe；

基于Python+PyQt5实现串口数据采集和显示

1.3 PyQt5安装

使用pip工具安装PyQt5工具，执行：

pip install pyqt5

如果慢，用国内源：

pip install pyqt5 -i https://pypi.tuna.tsinghua.edu.cn/simple

使用pip工具安装PyQt5-tools工具，执行：

pip install pyqt5-tools

如果慢，用国内源：

pip install pyqt5-tools -i https://pypi.tuna.tsinghua.edu.cn/simple

工具安装完成后的路径在E:\Program Files\Python\Lib\site-packages。

PyQt5主要有三个部分：

QtCore: 包含了核心的非GUI的功能。主要和时间、文件与文件夹、各种数据、模型、流、URLs、mime类文件、进程与线程一起使用；
QtGui: 包含了窗口系统、事件处理、2D图像、基本绘画、字体和文字类；
QtWidgets: 包含了一些创建桌面的UI元素和控件；

1.4 环境配置

PyCharm是开发Python程序主流常用的IDE。为方便调用Qt Designer实现界面开发和编译相应完成，可以在PyCharm配置Qt Designer和PyUIC、Pyrcc。

其中Qt Designer是Qt 设计师，PyUics是把UI界面转换成py文件，Pyrcc是资源系统转换。

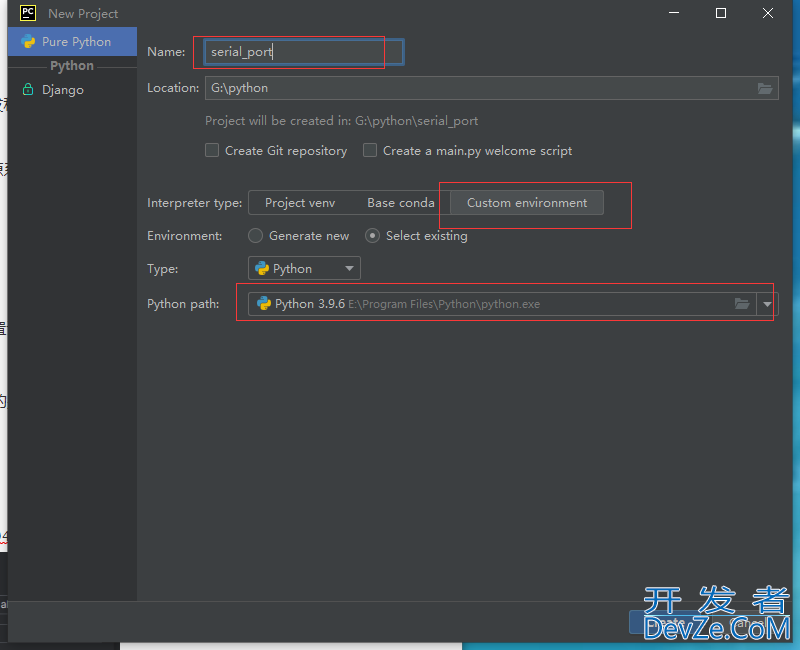

打开PyCharm，新建一个项目，项目名称为serial_port。

基于Python+PyQt5实现串口数据采集和显示

这里Python path选择我们之前安装的python 3.9.6的路径：E:\Program Files\Python\python.exe。

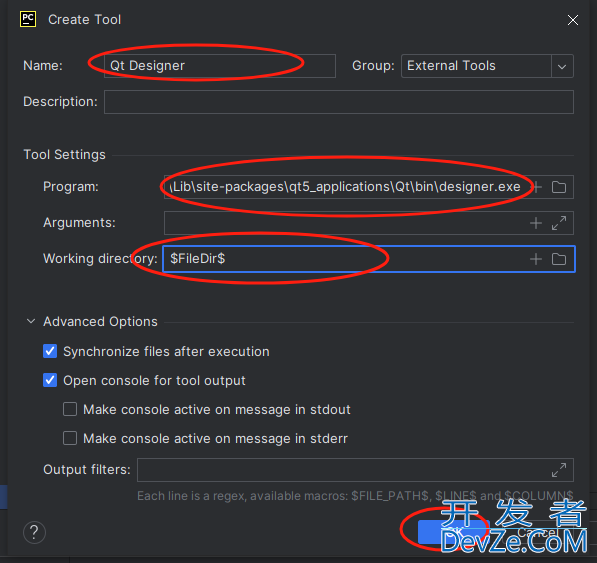

1.4.1 配置Qt Designer

菜单File ->Settings -> Tools -> External Tools -> +号，进行添加。参数配置说明：

Name：填入Qt Designer，实际可以任意取值；
Program：designer.exe程序绝对路径。根据实际安装路径填写，这里我配置的是E:\Program Files\Python\Lib\site-packages\qt5_applications\Qt\bin\designer.exe；
Working directory：填入$FileDir$，固定取值；

具体如下：

基于Python+PyQt5实现串口数据采集和显示

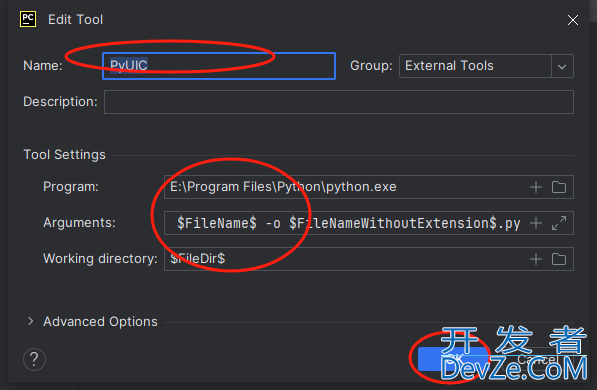

1.4.2 配置PyUIC

该工具是用于将Qt Designer工具开发完成的.ui文件转化为.py文件。配置打开路径同Qt Designer，参数配置说明：

Name：填入PyUIC，实际可以任意取值。
Program：python.exe程序绝对路径，根据实际安装路径填写，这里我配置的是E:\Program Files\Python\python.exe；
Arguments: -m PyQt5.uic.pyuic $FileName$ -o $FileNameWithoutExtension$.py；
Working directory：填入 $FileDir$ ，固定取值；

具体如下：

基于Python+PyQt5实现串口数据采集和显示

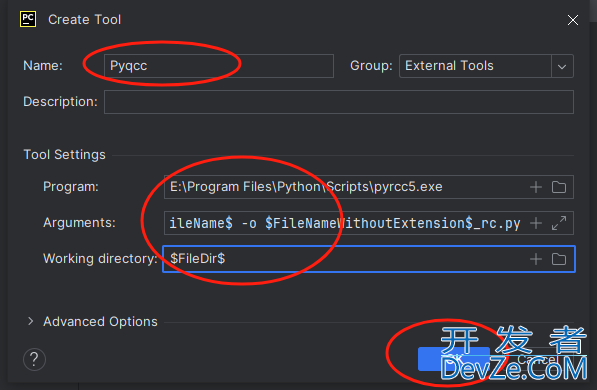

1.4.3 配置Pyqcc

配置打开路径同Qt Designer。参数配置说明：

Name：填入Pyqcc，实际可以任意取值。
Program：这里我配置的是E:\Program Files\Python\Scripts\pyrcc5.exe；
Arguments: $FileName$ -o $FileNameWithoutExtension$_rc.py；
Working directory：填入 $FileDir$ ，固定取值；

具体http://www.devze.com如下：

基于Python+PyQt5实现串口数据采集和显示

1.5 测试

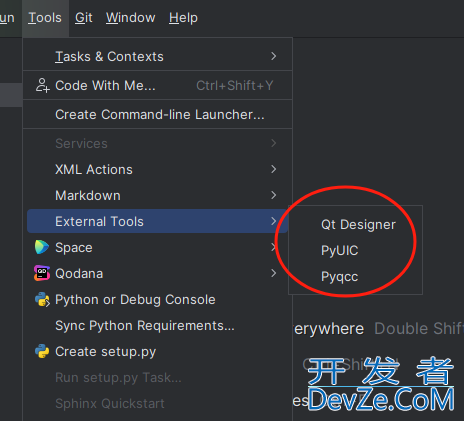

测试Qt Designer和PyUIC、Pyqcc配置是否成功。打开路径：菜单栏Tools ->External Tools ->Qt Designer/PyUIC/Pyqcc；

基于Python+PyQt5实现串口数据采集和显示

1.5.1 ui_serial_port.ui

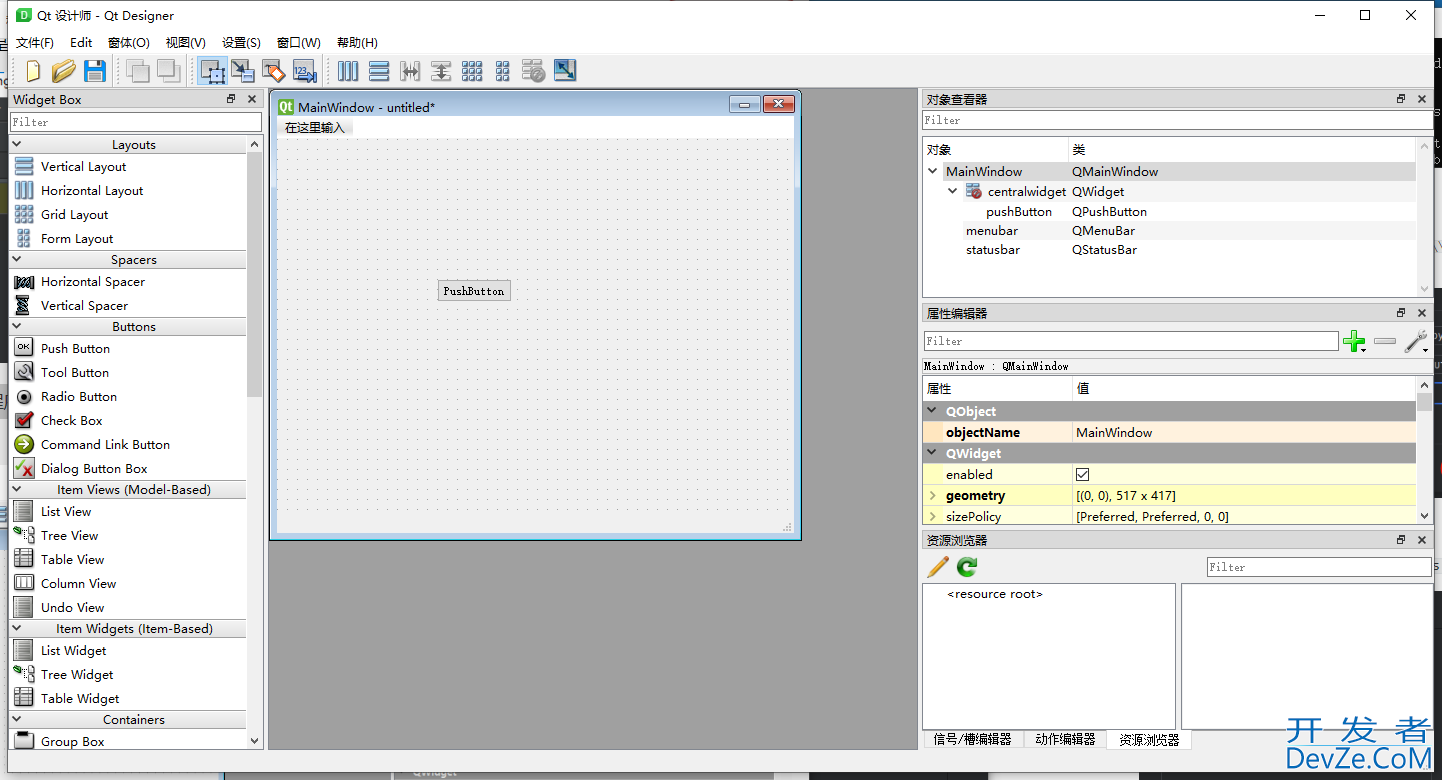

点击Qt Designer，打开Designer程序主主界面，会弹出一个窗口，这里一般是选择Main Window或者Widget，其中Main Window继承自Widget，添加了一些内容，本质二者差不多。这里选择的是Main Window；

将左侧Widget Box中Push button空间拖到主界面，Ctrl + S保存名称ui_serial_port.ui，默认后缀就是.ui。

基于Python+PyQt5实现串口数据采集和显示

1.5.2 ui_serial_port.py

选中ui_serial_port.ui文件，同理点击PyUIC，自动完成ui_serial_port.ui文件的转换，生成文件名为ui_serial_port.py。

1.5.3 serial_port.py

除ui界面代码，还需要有一个逻辑代码，而逻辑代码个人感觉使用类的形式来组织更加方便，也更优雅。

还记得创建ui时选择的类吗？是Widget还是Main Window，逻辑代码类最好是继承这个这个类，即QWidget或QMainWindow。一般的代码结构如下所示：

from PyQt5.QtWidgets import QMainWindow

# 导入设计的ui界面转换成的py文件
from ui_serial_port import Ui_MainWindow


class SerialPort(QMainWindow):
    """
     串口行为
    """

    def __init__(self):
        # QMainWindow构造函数初始化
        super().__init__()
        self.ui = Ui_MainWindow()
        # 这个函数本身需要传递一个MainWindow类，而该类本身就继承了这个，所以可以直接传入self
        self.ui.setupUi(self)

1.5.4 main.py

在当前项目下，新建main.py 文件；

import sys
from serial_port import SerialPort
from PyQt5.QtWidgets import QApplication, QMainWindow

if __name__ == '__main__':
    # 先建立一个app
    app = QApplication(sys.argv)
    # 初始化一个对象，调用init函数，已加载设计的ui文件
    ui = SerialPort()
    # 显示这个ui
    ui.show()
    # 运行界面，响应按钮等操作
    sys.exit(app.exec_())

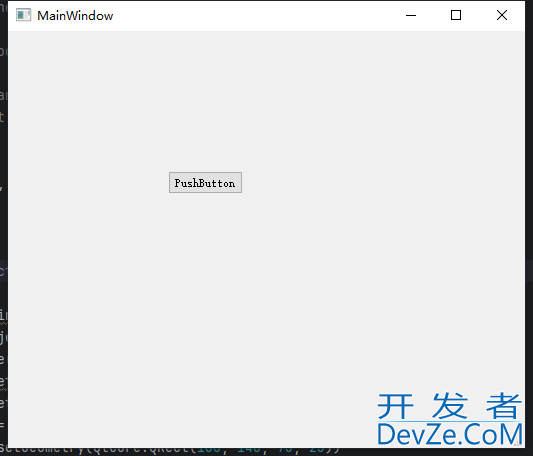

运行程序：

基于Python+PyQt5实现串口数据采集和显示

二、程序设计

2.1 需求

客户这里有一款惯性设备，在惯性装置的AXS31接口，里面有两路数据，一路称为导航解算，一路称为原始信息。我们通过串口读取该设备的数据并在界面显示处理，同时还需要将读取到的数据保存到文本中。

实际在测试时候发现只能接收到导航解算报文，因此猜测原始信息已经被传感器内部转换为导航解算报文了。

2.1.1 导航解算报文

波特率：230400，数据位8，停止位1，无校验；

字节	意义	所占字节	备注
1-2	报文头	2字节	5a 5a
3	工作状态	1字节	0xFF等待对准 0x00码头对准 0x01海上对准 0x02牵引对准 0x03 是无阻尼 0x04是惯导阻尼 0x05 点校 0x06 综合校正 0x07 位置组合
4	参数状态	1字节	B8 =0手动 B8=1自动
5-8	运行时间	4字节	单位0.05s
9-11	纬度	3字节	量纲93206.75556
12-14	经度	3字节	量纲46603.37778
15-16	升沉	2字节	最小量纲100m
17-18	东速	2字节	最小量纲100kn
19-20	北速	2字节	最小量纲100kn
21-22	垂速	2字节	最小量纲100m/s
23-25	姿态角1	3字节	最小量纲0.25*93206.75556
26-28	姿态角2	3字节	最小量纲93206.75556
29-31	姿态角3	3字节	最小量纲93206.75556
32-34	姿态角速率1(纵摇角速率)	3字节	93206.75556 度每秒
35-37	姿态角速率2 (横摇角速率)	3字节	93206.75556 度每秒
38-40	姿态角速率3(航向角速率)	3字节	93206.75556度每秒
41	故障码	1字节	B0=1 IMU接收错 B1=1 测角采样错 B2=1 接收缓存错 B3=1 测角控制板错 B4=1 驱动错 B5=1 测角错 B6=1 激磁错 B7=1 转台保护错
42-43	IMUtime	2字节
44-47	备用	4字节
48	应答标志	1字节	可忽略
49	校验和	1字节	3-48字节累加和

2.1.2 原始信息报文

波特率：230400，数据位8，停止位1，无校验；

字节	意义	类型	所占字节	备注
1-2	报文头	Int	2字节	5a 5a
3-6	IMUtime	Int	4字节	整型时戳
7-10	GYROX	float	4字节	直接浮点数
11-14	GYROY	float	4字节	直接浮点数
15-18	GYROZ	float	4字节	直接浮点数
19-22	ACCEX	float	4字节	直接浮点数
23-26	ACCEY	float	4字节	直接浮点数
27-30	ACCEZ	float	4字节	直接浮点数
31-34	备用	Int	4字节
35-37	转台角1	Int	3字节	量纲2.330168888888889*e4°
38-40	转台角2	Int	3字节	量纲2.330168888888889*e4°
41-43	GPS经度	Int	3字节	量纲93206.75556
44-46	GPS纬度	Int	3字节	量纲46603.37778
47-48	Para4	Int	2字节
49-50	Para[2]/para[5]	Int	2字节
51-52	Para[3]/para[6]	Int	2字节
53-54	Para[7]	Int	2字节
55-56	Para[8]	Int	2字节
57	comdatavalid	Int	1字节
58	校验和	Int	1字节	3-57和校验

2.2 界面设计

首先，我们设计一个简单的用户界面，包括：

串口配置区域：【串口】、【波特率】、【数据位】、【停止位】的设置，以及一个按钮用于开始打开和关闭串口；
接收设置区域：用于设置接收和发送的数据格式，支持16进制以及ASCII两种格式；这里为了简单起见，程序中发送/接收采用一样的数据格式；
- 16进制：例如：5a 5a 02 03 5a；
- ASCII格式：例如：DDR V1.12 52218f4949 cym 23/07/0；
数据发送区域：由一个文本框和一个发送按钮组成；
数据接收区域：由一个文本域组成；
如果接收到的数据时导航解算或者原始信息报文，则将解析后的数据显示在导航结算和原始信息区域；

界面效果如下(参考网上串口助手工具)；

基于Python+PyQt5实现串口数据采集和显示

三、程序实现

我们将界面原型划分成了五个区域；

串口设置区域；
接收设置区域；
数据发送区域；
数据接收区域；
导航解算和原始信息区域；

我们针对这五个区域编写相关实现代码，其具体流程如下；

使用Qt Designer工具按照界面原型设置窗口，主要使用到一些基础控件，比如按钮、文本框、文本域、单选框、复选框等；‘
针对窗体各个区域中的控件进行初始化工作；

我们将界面相关的代码均放置在serial_port.pywww.devze.com文件中，该文件主要包含了如下功能；

界面初始化工作；
打开串口；
接收数据；
发送数据。

3.1 初始化工作

3.1.1 初始化串口设置区域

串口设置区域主要由【串口】、【波特率】、【校验位】、【数据位】、【停止位】下拉列表以及【打开串口】按钮组成。

首先需要初始化【串口】、【波特率】、【校验位】、【数据位】、【停止位】下拉列表；

基于Python+PyQt5实现串口数据采集和显示

串口：下拉列表加载系统当前可用的串口；
波特率：下拉列表设置常见的波特率，比如1200、2400、9600、 4800, 9600, 19200, 384000, 57600, 115200, 460800, 921600, 230400, 1500000等；
校验位：下拉列表设置校验位为None、Odd、Even、Mark、Space；
数据位：下拉列表设置为5、6、7、8；
停止位：下拉列表设置为1、2；

设置【打开串口】按钮点击事件对应的槽函数为self.open_serial_connection，当点击【打开串口】按钮时将会执行该函数；

代码位于serial_port.py中__init_serial_setting__，具体如下；

def __init_serial_setting__(self):
	"""
	初始化串口设置相关控件默认参数
	设置下拉列表自动补全  https://blog.csdn.net/xuleisdjn/article/details/51434118
	:return:
	"""
	# 加载可用串口
	self.ui.cbx_com.setEditable(False)
	self.ui.cbx_com.setMaxVisibleItems(10)  # 设置最大显示下列项 超过要使用滚动条拖拉
	self.ui.cbx_com.setInsertPolicy(QComboBox.InsertAfterCurrent)  # 设置插入方式\
	port_list = list(serial.tools.list_ports.comports())  # 获取当前的所有串口，得到一个列表
	for port in port_list:
		self.ui.cbx_com.addItem(port.device)

	# 初始化波特率列表
	self.ui.cbx_baud_rate.setEditable(False)
	self.ui.cbx_baud_rate.setMaxVisibleItems(10)  # 设置最大显示下列项 超过要使用滚动条拖拉
	self.ui.cbx_baud_rate.setInsertPolicy(QComboBox.InsertAfterCurrent)  # 设置插入方式
	for baud_rate in [1200, 2400, 4800, 9600, 19200, 384000, 57600, 115200, 460800, 921600, 230400, 1500000]:
		self.ui.cbx_baud_rate.addItem(str(baud_rate), baud_rate)
	# 设置默认值
	self.ui.cbx_baud_rate.setCurrentIndex(7)

	# 初始化校验位列表
	self.ui.cbx_parity_bit.setEditable(False)
	self.ui.cbx_parity_bit.setMaxVisibleItems(10)  # 设置最大显示下列项 超过要使用滚动条拖拉
	self.ui.cbx_parity_bit.setInsertPolicy(QComboBox.InsertAfterCurrent)  # 设置插入方式
	for (key, value) in {'None': serial.PARITY_NONE, 'Odd': serial.PARITY_ODD,
						 'Even': serial.PARITY_EVEN, 'Mark': serial.PARITY_MARK,
						 'Space': serial.PARITY_SPACE}.items():
		self.ui.cbx_parity_bit.addItem(key, value)
	# 设置默认值
	self.ui.cbx_parity_bit.setCurrentIndex(0)

	# 初始化数据位列表
	self.ui.cbx_data_bit.setEditable(False)
	self.ui.cbx_data_bit.setMaxVisibleItems(10)  # 设置最大显示下列项 超过要使用滚动条拖拉
	self.ui.cbx_data_bit.setInsertPolicy(QComboBox.InsertAfterCurrent)  # 设置插入方式
	for data_bit in [serial.FIVEBITS, serial.SIXBITS, serial.SEVENBITS, serial.EIGHTBITS]:
		self.ui.cbx_data_bit.addItem(str(data_bit), data_bit)
	# 设置默认值
	self.ui.cbx_data_bit.setCurrentIndex(3)

	# 初始化停止位列表
	self.ui.cbx_stop_bit.setEditable(False)
	self.ui.cbx_stop_bit.setMaxVisibleItems(10)  # 设置最大显示下列项 超过要使用滚动条拖拉
	self.ui.cbx_stop_bit.setInsertPolicy(QComboBox.InsertAfterCurrent)  # 设置插入方式
	for data_bit in [serial.STOPBITS_ONE, serial.STOPBITS_TWO]:
		self.ui.cbx_stop_bit.addItem(str(data_bit), data_bit)
	# 设置默认值
	self.ui.cbx_stop_bit.setCurrentIndex(0)

	# 设置点击打开串口按钮对应的槽函数
	self.ui.btx_start.clicked.connect(self.open_serial_connection)

3.1.2 初始化串口接收区域

串口接收区域主要由【Hex】、【ASCII】单选框以及【显示时间】复选框组成；

基于Python+PyQt5实现串口数据采集和显示

设置发送/接收的数据格式，支持Hex和ASCII，Hex和ASCII是互斥的，默认选中Hex，这里我们设置：

【Hex】单选框点击事件对应的槽函数为self.rbn_data_format_hex_clicked，当点击【Hex】单选框时将会执行该函数，在该函数内会记录当前选中的是hex；
【ASCII】单选框点击事件对应的槽函数为self.rbn_data_format_ascii_clicked，当点击【ASCII】单选框时将会执行该函数，在该函数内出记录当前选中的是ascii；

【显示时间】复选框用于设置串口接收到数据时，是否在接收区域输出当前时间；

代码位于serial_port.py中__init_recv_setting__，具体如下；

def __init_recv_setting__(self):
	"""
	接收设置初始化
	:return:
	"""
	self.ui.rbn_data_format_hex.clicked.connect(self.rbn_data_format_hex_clicked)
	self.ui.rbn_data_format_ascii.clicked.connect(self.rbn_data_format_ascii_clicked)

其中rbn_data_format_hex_clicked函数；

def rbn_data_format_hex_clicked(self):
	"""
	接收数据格式发生变化
	:return:
	"""
	if self.ui.rbn_data_format_hex.isChecked():
		self.ui.rbn_data_format_ascii.setChecked(False)
		if self.serial_thread:
			self.serial_thread.date_format = 'hex'

其中rbn_data_format_ascii_clicked函数；

def rbn_data_format_ascii_clicked(self):
	"""
	接收数据格式发生变化
	:return:
	"""
	if self.ui.rbn_data_format_ascii.isChecked():
		self.ui.rbn_data_format_hex.setChecked(False)
		if self.serial_thread:
			self.serial_thread.date_format = 'ascii'

3.1.3 初始化串口数据接收区域

串口数据接收区域由一个【文本域控件】组成，用于存放串口接收到的数据，数据长度默认最长为5000字符，超过5000字符自动清空；

基于Python+PyQt5实现串口数据采集和显示

这里初始化【文本域控件】为只读，并且串口接收到数据时，自动将滚动条移动至【文本域控件】的最低端；

代码位于serial_port.py中__init_recv_setting__，具体如下；

def __init_recv_data_viewer__(self):
	"""
	初始化串口数据接收区域
	:return:
	"""
	self.ui.txt_recv_data_viewer.setReadOnly(True)
	self.ui.txt_recv_data_viewer.textChanged.connect(
		lambda: self.ui.txt_recv_data_viewer.moveCursor(QTextCursor.End))

3.1.4 初始化串口数据发送区域

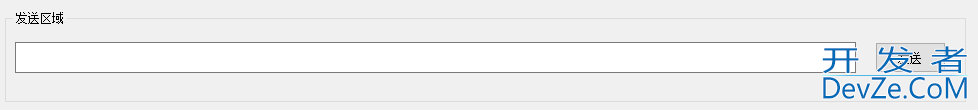

串口数据接收区域由一个【文本输入框】和一个【发送】按钮组成，文本输入框用于输入要发送的内容，点击发送按钮，会将文本输入框的内容通过当前打开的串口发送出去；

基于Python+PyQt5实现串口数据采集和显示

代码位于serial_port.py中__init_send_data_viewer__，具体如下；

def __init_send_data_viewer__(self):
	"""
	初始化串口数据发送区域
	:return:
	"""
	self.ui.btn_send.clicked.connect(self.send_serial_data)

设置【发送】按钮点击事件对应的槽函数为self.send_serial_data，当点击【发送】按钮时将会执行该函数进行串口数据的发送。

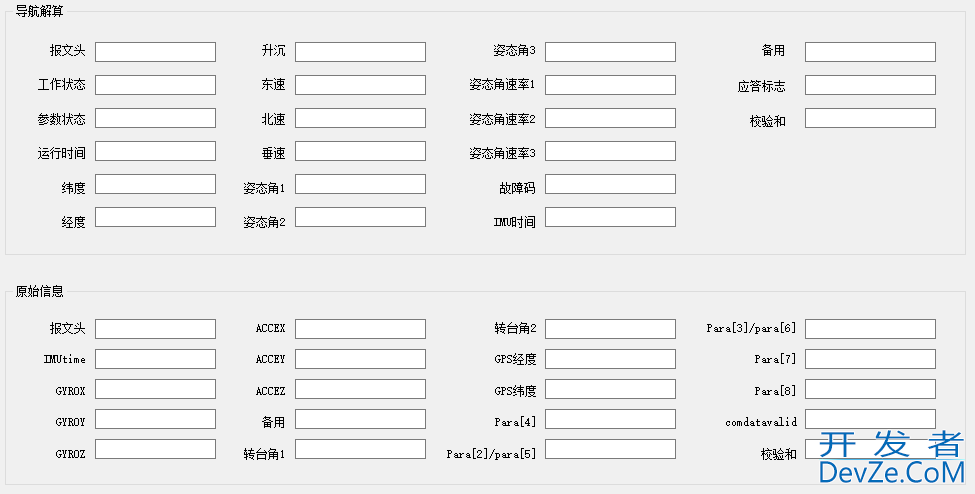

3.1.5 初始化报文解析区域

报文解析区域主要由两部分组成；

导航结算区域：该部分主要由【报文头】、【工作状态】、【参数状态】、【运行时间】等文本输入框组成，其与导航解算报文字段一一对应；
原始信息区域：该部分主要由【报文头】、【IMUTime】、【GYROX】、【GYROZ】等文本输入框组成，其与原始信息报文字段一一对应；

基于Python+PyQt5实现串口数据采集和显示

代码位于serial_port.py中__init_package_setting__，具体如下；

def __init_package_setting__(self):
	self.ui.let_nav_header.setReadOnly(True)
	self.ui.let_nav_work_state.setReadOnly(True)
	self.ui.let_nav_param_state.setReadOnly(True)
	self.ui.let_nav_run_time.setReadOnly(True)
	self.ui.let_nav_latitude.setReadOnly(True)
	self.ui.let_nav_longitude.setReadOnly(True)
	self.ui.let_nav_heave.setReadOnly(True)
	self.ui.let_nav_east_speed.setReadOnly(True)
	self.ui.let_nav_north_speed.setReadOnly(True)
	self.ui.let_nav_vertical_speed.setReadOnly(True)
	self.ui.let_nav_attitude_angle1.setReadOnly(True)
	self.ui.let_nav_attitude_angle2.setReadOnly(True)
	self.ui.let_nav_attitude_angle3.setReadOnly(True)
	self.ui.let_nav_attitude_velocity1.setReadOnly(True)
	self.ui.let_nav_attitude_velocity2.setReadOnly(True)
	self.ui.let_nav_attitude_velocity3.setReadOnly(True)
	self.ui.let_nav_fault_code.setReadOnly(True)
	self.ui.let_nav_imu_time.setReadOnly(True)
	self.ui.let_nav_reserved.setReadOnly(True)
	self.ui.let_nav_response_flag.setReadOnly(True)
	self.ui.let_nav_check_sum.setReadOnly(True)
	self.ui.let_raw_header.setReadOnly(True)
	self.ui.let_raw__imu_time.setReadOnly(True)
	self.ui.let_raw_gyrox.setReadOnly(True)
	self.ui.let_raw_gyroy.setReadOnly(True)
	self.ui.let_raw_gyroz.setReadOnly(True)
	self.ui.let_raw_accex.setReadOnly(True)
	self.ui.let_raw_accey.setReadOnly(True)
	self.ui.let_raw_accez.setReadOnly(True)
	self.ui.let_raw_reserved.setReadOnly(True)
	self.ui.let_raw_turntable_angle1.setReadOnly(True)
	self.ui.let_raw_turntable_angle2.setReadOnly(True)
	self.ui.let_raw_longitude.setReadOnly(True)
	self.ui.let_raw_latitude.setReadOnly(True)
	self.ui.let_raw_para4.setReadOnly(True)
	self.ui.let_raw_para2_5.setReadOnly(True)
	self.ui.let_raw_para3_6.setReadOnly(True)
	self.ui.let_raw_para7.setReadOnly(True)
	self.ui.let_raw_para8.setReadOnly(True)
	self.ui.let_raw_comdata_valid.setReadOnly(True)
	self.ui.let_raw_check_sum.setReadOnly(True)

这里我们仅仅是将上述这些控件设置为只读状态。

3.2 打开串口

根据硬件设备参数在串口设置区域进行配置【串口】、【波特率】、【校验位】、【数据位】、【停止位】，配置完成后，当点击【打开串口】按钮，将会执行open_serial_connection函数；

在open_serial_connection函数内主要会进行如下工作；

获取串口设置区域配置的参数，并对参数进行校验，具体是由__validate_setting__函数完成；
调用SerialThread创建串口线程，并将串口设置区域配置参数传递给线程；
设置串口线程接收到数据时对应的槽函数为handle_data_received，即串口接收到数据时会执行handle_data_received函数；
设置串口线程发生异常时对应的槽函数为handler_serial_error，即串口线程发生异常时，会将错误信息发送给主线程，主线程接收到错误信息，将会在界面显示；

核心代码如下：

def open_serial_connection(self):
	"""
	打开串口
	:return:
	"""
	if not self.serial_thread or not self.serial_thread.isRunning():
		# 参数校验
		if not self.__validate_setting__():
			return

		# 建立一个串口
		self.serial_thread = SerialThread(self.ui.cbx_com.currentText(),
												 self.ui.cbx_baud_rate.currentData(),
												 self.ui.cbx_data_bit.currentData(),
												 self.ui.cbx_parity_bit.currentData(),
												 self.ui.cbx_stop_bit.currentData(),
													   'hex' if self.ui.rbn_data_format_hex.isChecked() else 'ascii')

		self.serial_thread.data_received.connect(self.handle_data_received)
		self.serial_thread.serial_error.connect(self.handler_serial_error)
		self.serial_thread.start()
		self.ui.btx_start.setText("关闭串口")
	else:
		self.serial_thread.stop()
		# 打开串口操作
		self.ui.btx_start.setText("打开串口")

3.2.1 __validate_setting__

__validate_setting__函数主要就是校验【串口】、【波特率】、【校验位】、【数据位】、【停止位】下拉列表是否已经配置，如果未配置将会弹出警告提示信息；

def __validate_setting__(self):
	"""
	校验串口设置参数
	:return:
	"""
	# 参数校验
	if self.ui.cbx_com.currentIndex() == -1:
		QMessageBox.warning(self, "Warning", "请选择串口！")
		return False
	if self.ui.cbx_baud_rate.currentIndex() == -1:
		QMessageBox.warning(self, "Warning", "请选择波特率！")
		return False
	if self.ui.cbx_parity_bit.currentIndex() == -1:
		QMessageBox.warning(self, "Warning", "请选择校验位！")
		return False
	if self.ui.cbx_data_bit.currentIndex() == -1:
		QMessageBox.warning(self, "Warning", "请选择数据位！")
		return False
	if self.ui.cbx_data_bit.currentIndex() == -1:
		QMessageBox.warning(self, "Warning", "请选择停止位！")
		return False

	return True

3.2.2 SerialThread

SerialThread类的实现位于serial_thread.py文件中，这块我们后面单独接收。

3.2.3 handle_data_received

当串口接收到数据时会执行handle_data_received函数，这块我们后面单独接收。

3.2.4 handler_serial_error

串口线程发生异常时，会将错误信息发送给主线程，主线程接收到错误信息，将会在界面显示；具体实现函数为handler_serial_error；

def handler_serial_error(self, error):
	"""
	串口接收线程异常
	:param error:
	:return:
	"""
	QMessageBox.critical(self, '错误', error)

3.3 接收数据

上面我们提到，当串口线程接收到数据时，会将数据通过信号与槽机制传递给主线程，将会由主线程handle_data_received函数进行处理；

在handle_data_received函数内主要会进行如下工作；

获取当前时间；
串口数据接收区域【文本域控件】内容超过5000个字符将会清空；
如果配置了显示当前时间，将会在接收到的数据前面插入当前时间，并将数据追加到串口数据接收区域【文本域控件】中；
如果串口接收区域配置的数据格式为hex，将会对接收到的报文信息进行解析；
- 解析由PackageParse类完成，解析类会根据报文数据长度、报文头、以及校验和等参数判定当前报文格式为导航结算还是原始信息；
- 如果为导航结算报文，保存报文到nav_data.csv，同时将报文解析到的字段一一填入界面导航结算区域对应的控件中；
- 如果为原始信息报文，保存报文到raw_data.csv，同时将报文解析到的字段一一填入界面原始信息区域对应的控件中；
移除已经解析的报文，截取未解析的报文，重复报文解析的流程，直至报文内容不满足导航结算、原始信息报文格式；

handle_data_received代码如下：

def handle_data_received(self, data):
	"""
	接收数据
	:param data:接收到的数据
	:return:
	"""
	# 获取时间
	current_time = QDateTime.currentDateTime().toString("yyyy-MM-dd hh:mm:ss")

	# 超过5000字符清空
	if len(self.ui.txt_recv_data_viewer.toPlainText()) > 5000:
		self.ui.txt_recv_data_viewer.clear()
	# 更新显示区域中的数据
	if self.ui.cbx_show_time.isChecked():
		self.ui.txt_recv_data_viewer.insertPlainText(f"[{current_time}] {data}")
	else:
		self.ui.txt_recv_data_viewer.insertPlainText(f"[{data}")

	# 必须是hex格式
	if self.ui.rbn_data_format_ascii.isChecked():
		return

	# 如果报文最后两位是换行符，则移除
	data = data.replace('0d 0a', '')
	data = bytes.fromhex(data.replace(' ', ''))
	# 解析data
	while data is not None:
		package_parse = PackageParse(data)
		data_format = package_parse.get_data_format()
		if data_format == PackageParse.Type.NAl_SOL:
			# 解析数据
			dict_msg = package_parse.get_nav_sol()
			# 写入当前时间，并保存到文件
			dict_msg["current_time"] = current_time
			save_csv('nav_data.csv', dict_msg)
			# 界面显示
			self.ui.let_nav_header.setText(dict_msg["header"])
			self.ui.let_nav_work_state.setText(dict_msg["work_state"])
			self.ui.let_nav_param_state.setText(dict_msg["param_state"])
			self.ui.let_nav_run_time.setText(str(dict_msg["run_time"]))
			self.ui.let_nav_latitude.setText(str(dict_msg["latitude"]))
			self.ui.let_nav_longitude.setText(str(dict_msg["longitude"]))
			self.ui.let_nav_heave.setText(str(dict_msg["heave"]))
			self.ui.let_nav_east_speed.setText(str(dict_msg["east_speed"]))
			self.ui.let_nav_north_speed.setText(str(dict_msg["north_speed"]))
			self.ui.let_nav_vertical_speed.setText(str(dict_msg["vertical_speed"]))
			self.ui.let_nav_attitude_angle1.setText(str(dict_msg["attitude_angle1"]))
			self.ui.let_nav_attitude_angle2.setText(str(dict_msg["attitude_angle2"]))
			self.ui.let_nav_attitude_angle3.setText(str(dict_msg["attitude_angle3"]))
			self.ui.let_nav_attitude_velocity1.setText(www.devze.comstr(dict_msg["attitude_velocity1"]))
			self.ui.let_nav_attitude_velocity2.setText(str(dict_msg["attitude_velocity2"]))
			self.ui.let_nav_attitude_velocity3.setText(str(dict_msg["attitude_velocity3"]))
			self.ui.let_nav_fault_code.setText(dict_msg["fault_code"])
			self.ui.let_nav_imu_time.setText(dict_msg["imu_time"])
			self.ui.let_nav_reserved.setText(dict_msg["reserved"])
			self.ui.let_nav_response_flag.setText(dict_msg["response_flag"])
			self.ui.let_nav_check_sum.setText(dict_msg["check_sum"])
		if data_format == PackageParse.Type.RAW:
			# 解析数据
			data = package_parse.get_raw()
			# 写入当前时间，并保存到文件
			data["current_time"] = current_time
			save_csv('raw_data.csv', data)
			# 界面显示
			self.ui.let_raw_header.setText(dict_msg["header"])
			self.ui.let_raw__imu_time.setText(dict_msg["imu_time"])
			self.ui.let_raw_gyrox.setText(dict_msg["gyrox"])
			self.ui.let_raw_gyroy.setText(dict_msg["gyroy"])
			self.ui.let_raw_gyroz.setText(dict_msg["gyroz"])
			self.ui.let_raw_accex.setText(dict_msg["accex"])
			self.ui.let_raw_accey.setText(dict_msg["accey"])
			self.ui.let_raw_accez.setText(dict_msg["accez"])
			self.ui.let_raw_reserved.setText(dict_msg["reserved"])
			self.ui.let_raw_turntable_angle1.setText(dict_msg["turntable_angle1"])
			self.ui.let_raw_turntable_angle2.setText(dict_msg["turntable_angle2"])
			self.ui.let_raw_longitude.setText(dict_msg["longitude"])
			self.ui.let_raw_latitude.setText(dict_msg["latitude"])
			self.ui.let_raw_para4.setText(dict_msg["para4"])
			self.ui.let_raw_para2_5.setText(dict_msg["para2_5"])
			self.ui.let_raw_para3_6.setText(dict_msg["para3_6"])
			self.ui.let_raw_para7.setText(dict_msg["para7"])
			self.ui.let_raw_para8.setText(dict_msg["para8"])
			self.ui.let_raw_comdata_valid.setText(dict_msg["comdata_valid"])
			self.ui.let_raw_check_sum.setText(dict_msg["check_sum"])
		# 一次收到若干个数据包
		if data_format != PackageParse.Type.UNkNOWN and len(data) > data_format.value:
			data = data[data_format.value:]
		else:
			data = None

文件保存函数save_csv：

def save_csv(file_name, dict: {}):
    """
    保存到csv文件
    :param file_name:文件名
    :param dict: 数据，字典格式
    :return:
    """
    file_exists = os.path.exists(file_name)
    # Save data to CSV file
    with open(file_name, 'a', newline='') as csvfile:
        writer = csv.writer(csvfile)
        # 如果文件不存在，则写入列名
        if not file_exists:
            writer.writerow(dict.keys())
        # 写入数据
        writer.writerow(dict.values())

3.4 报文解析

报文解析是由PackageParse类实现的，代码位于package_parse.py，在该类内部主要实现了一下功能；

判断当前报文格式是导航结算还是原始信息，由get_data_format函数实现；实现导航结算报文的解析，由get_nav_sol函数实现；实现原始信息报文的解析，由get_raw函数实现；

3.4.1 get_data_format

这里判断报文格式的方法很简单；

首先就是长度判定，如果是导航结算报文，长度至少为49个字符；如果是原始信息报文，长度至少是58个字符；
接着判断报文前两个字节是否为0x5a 0X5a；
然后判定第58个字节是否为3~57个字节的累加和，如果满足条件就是原始信息报文；
最后判定第49个字节是否为3~48个字节的累加和，如果满足条件就是导航结算报文；

具体代码如下：

def validate_nal_sol(self):
	"""
	校验和
		导航结算：第49个字节为3-48字节累加和
	"""
	# 取出第3到第48字节
	selected_bytes = self.__byte_array[2:48]

	# 计算累加和并只保留低两位数字
	checksum = sum(selected_bytes) & 0xFF

	return checksum == self.__byte_array[48]

def validate_raw(self):
	"""
	校验和
		原始信息：第58个字节为3-57字节累加和
	"""
	# 取出第3到第48字节
	selected_bytes = self.__byte_array[2:57]

	# 计算累加和并只保留低两位数字
	checksum = sum(selected_bytes) & 0xFF

	return checksum == self.__byte_array[57]

def get_data_format(self):
	"""
	返回数据类型：在惯性装置的AXS31接口，里面有两路数据，一路称为导航解算，一路称为原始数
	:return: 0: 导航解算   1:原始信息  2：非法数据
	"""
	# 原始信息报文
	if (len(self.__byte_array) >= 58 and self.__byte_array[0] == 0x5a and self.__byte_array[1] == 0x5a
			and self.validate_raw()):
		return PackageParse.Type.RAW
	# 导航解算的报文内容
	if (len(self.__byte_array) >= 49 and self.__byte_array[0] == 0x5a and self.__byte_array[1] == 0x5a
			and self.validate_nal_sol()):
		return PackageParse.Type.NAl_SOL
	return PackageParse.Type.UNkNOWN

3.4.2 get_nav_sol

如果报文格式是导航结算，那么调用该方法实现导航结算报文的解析，在函数内部根据字段单位、量纲对原始字节进行了转换；

def translate(hex_array: [], unit=None):
    """
    将字节数组转换为16进制字符串  [0x0a,0x04]-> 0x0a 0x04
    :param hex_array: 字节数组
    :param unit 量纲
    :return:
    """
    if unit is not None:
        # 将字节数组按照小端格式转换为数字
        num = int.from_bytes(hex_array, byteorder='little')
        return num / unit
    return ' '.join(f'0x{val:02X}' for val in hex_array)

def get_nav_sol(self):
	"""
	获取导航解算数据
	:return:
	"""
	if self.get_data_format() != PackageParse.Type.NAl_SOL:
		print("数据格式错误，非导航解算报文！")
		return None

	message_dict = {}

	# 解析报文头
	message_dict['header'] = translate(self.__byte_array[0:2])

	# 解析工作状态
	message_dict['work_state'] = translate(self.__byte_array[2:3])

	# 解析参数状态
	message_dict['param_state'] = translate(self.__byte_array[3:4])

	# 解析运行时间
	message_dict['run_time'] = translate(self.__byte_array[4:8], 20)

	# 解析纬度
	message_dict['latitude'] = translate(self.__byte_array[8:11], 93206.75556)

	# 解析经度
	message_dict['longitude'] = translate(self.__byte_array[11:14], 46603.37778)

	# 解析升沉
	message_dict['heave'] = translate(self.__byte_array[14:16], 100)

	# 解析东速
	message_dict['east_speed'] = translate(self.__byte_array[16:18], 100)

	# 解析北速
	message_dict['north_speed'] = translate(self.__byte_array[18:20], 100)

	# 解析垂速
	message_dict['vertical_speed'] = translate(self.__byte_array[20:22], 100)

	# 解析姿态角1
	message_dict['attitude_angle1'] = translate(self.__byte_array[22:25], 0.25 * 93206.75556)

	# 解析姿态角2
	message_dict['attitude_angle2'] = translate(self.__byte_array[25:28], 93206.75556)

	# 解析姿态角3
	message_dict['attitude_angle3'] = translate(self.__byte_array[28:31], 93206.75556)

	# 姿态角速率1
	message_dict['attitude_velocity1'] = translate(self.__byte_array[31:34], 93206.75556)

	# 姿态角速率2
	message_dict['attitude_velocity2'] = translate(self.__byte_array[34:37], 93206.75556)

	# 姿态角速率3
	message_dict['attitude_velocity3'] = translate(self.__byte_array[37:40], 93206.75556)

	# 故障码
	message_dict['fault_code'] = translate(self.__byte_array[40:41])

	# IMU时间
	message_dict['imu_time'] = translate(self.__byte_array[41:43])

	# 备用
	message_dict['reserved'] = translate(self.__byte_array[43:47])

	# 应答标志
	message_dict['response_fpythonlag'] = translate(self.__byte_array[47:48])

	# 校验和
	message_dict['check_sum'] = translate(self.__byte_array[48:49])

	return message_dict

3.4.3 get_raw

如果报文格式是原始信息，那么调用该方法实现原始信息报文的解析；

def get_raw(self):
	"""
	获取原始信息报文
	:return:
	"""
	if self.get_data_format() != PackageParse.Type.RAW:
		print("数据格式错误，非原始信息报文！")
		return None

	message_dict = {}

	# 解析报文头
	message_dict['header'] = translate(self.__byte_array[0:2])

	# IMUtime
	message_dict['imu_time'] = translate(self.__byte_array[2:6])

	# GYROX
	message_dict['gyrox'] = translate(self.__byte_array[6:10])

	# GYROY
	message_dict['gyroy'] = translate(self.__byte_array[10:14])

	# GYROZ
	message_dict['gyroz'] = translate(self.__byte_array[14:18])

	# ACCEX
	message_dict['accex'] = translate(self.__byte_array[18:22])

	# ACCEY
	message_dict['accey'] = translate(self.__byte_array[22:26])

	# ACCEZ
	message_dict['accez'] = translate(self.__byte_array[26:30])

	# 备用
	message_dict['reserved'] = translate(self.__byte_array[30:34])

	# 转台角1
	message_dict['turntable_angle1'] = translate(self.__byte_array[34:37])

	# 转台角2
	message_dict['turntable_angle2'] = translate(self.__byte_array[37:40])

	# GPS经度
	message_dict['longitude'] = translate(self.__byte_array[40:43])

	# GPS纬度
	message_dict['latitude'] = translate(self.__byte_array[43:46])

	# Para[4](电磁/牵引时为航向)
	message_dict['para4'] = translate(self.__byte_array[46:48])

	# Para[2]/para[5]
	message_dict['para2_5'] = translate(self.__byte_array[48:50])

	# Para[3]/para[6]
	message_dict['para3_6'] = translate(self.__byte_array[50:52])

	# Para[7]
	message_dict['para7'] = translate(self.__byte_array[52:54])

	# Para[8]
	message_dict['para8'] = translate(self.__byte_array[54:56])

	# comdatavalid
	message_dict['comdata_valid'] = translate(self.__byte_array[56:57])

	# 校验和
	message_dict['check_sum'] = translate(self.__byte_array[57:58])

	return message_dict

3.5 发送数据

当用户在串口数据接收区域的【文本输入框】录入内容，点击【发送】按钮时，会调用send_serial_data方法：

def send_serial_data(self, data: str):
	"""
	发送数据
	:return:
	"""
	if not self.serial_thread or not self.serial_thread.isRunning():
		QMessageBox.warning(self, "Warning", "请先打开串口！")
		return

	data = self.ui.let_send_data_viewer.text()
	if data != "":
		self.serial_thread.send_data(data)
		self.ui.let_send_data_viewer.clear()

函数内部首先校验串口是否已经打开，如果串口已经打开并且【文本输入框】输入了内容，将调用串口线程的send_data方法来进行数据发送。

3.6 串口线程

PyQt已经为我们提供了串口控件，控件名称为QtSerialPort，使用方法比较简单，主要是两个模块：QSerialPort, QSerialPortInfo，但是这个控件提供的能力有限。

这里我们使用另一个串口包pyserial来实现：

pip install pyserial -i https://pypi.tuna.tsinghua.edu.cn/simple

为了实现串口数据的读取和发送，我们创建了一个继承自QThread的SerialThread类；

from PyQt5.QtCore import QThread,pyqtSignal
import serial

class SerialThread(QThread):
    """
    创建一个继承自QThread的SerialThread类，实现串口数据的读取/发送
    """

    # 用于发送串口数据接收信号
    data_received = pyqtSignal(str)
    # 串口打开/接收异常
    serial_error = pyqtSignal(str)

    .......

3.6.1 初始化

在首次点击【打开串口】按钮时会创建SerialThread实例，即调用串口线程初始化方法；

def __init__(self, port, baud_rate, data_bits, parity_bits, stop_bits, data_format):
	"""
	初始化
	:param port: 串口号
	:param baud_rate: 波特率
	:param data_bits: 数据位
	:param stop_bits: 停止位
	:param parity_bits: 奇偶校验位
	"""
	super().__init__()
	self.port = port
	self.baud_rate = baud_rate
	self.data_bits = data_bits
	self.stop_bits = stop_bits
	self.parity_bits = parity_bits

	# 串口已经运行标志位
	self.running = False
	# 串口
	self.serial = None
	# 数据格式
	self.__date_format = data_format
	# 发送开启追加换行
	self.__auto_line = True

@property
def date_format(self):
	"""
	#把一个getter方法变成属性
	:return:
	"""
	return self.__date_format

@date_format.setter
def date_format(self, value):
	"""
	# 负责把一个setter方法变成属性赋值
	:param value:
	:return:
	"""
	if not isinstance(value, str):
		raise ValueError('date_format must be an str')
	if value not in ['hex', 'ascii']:
		raise ValueError('date_format must in [hex,ascii]')
	self.__date_format = value

在这段代码中，主要就是保存构造函数传递过来的参数，比如串口号、波特率等。

3.6.2 线程运行

串口线程初始化完成后，调用start方法，将会执行run函数；

def run(self):
	"""
	打开串口
	:return:
	"""
	# 串口已经运行
	if self.running:
		return

	try:
		# 建立一个串口
		with serial.Serial(port=self.port,
						   baudrate=self.baud_rate,
						   parity=self.parity_bits,
						   bytesize=self.data_bits,
						   stopbits=self.stop_bits,
						   timeout=2) as self.serial:
			self.running = True
			while self.running:
				data = self.__read_data__()
				if data:
					self.data_received.emit(data)
	except Exception as e:
		print("打开串口时失败：", e)
		self.serial_error.emit("打开串口时失败！")

在函数内部我们实际上就是调用了pyserial提供的Serial类去实现串口的打开，并在while循环中，调用__read_data__获取串口发送过来的数据，如果接受到数据将串口数据通过信号与槽机制推送给主线程。

3.6.3 接受数据

串口数据的读取是由__read_data__函数完成的，在函数内部我们调用self.serial.readline()依次读取一行的数据，这里读取到的是字节数组，我们根据我们串口接收区域设置的数据格式来进行解析；

def __read_data__(self):
	"""
	按行接收数据
	:return:
	"""
	if self.serial is None or not self.serial.isOpen():
		return

	try:
		# 读取串口数据 例如：b'DDR V1.12 52218f4949 cym 23/07/0'
		byte_array = self.serial.readline()
		if len(byte_array) == 0:
			return None
		# ascii显示
		if self.__date_format == 'ascii':
			# 串口接收到的字符串为b'ABC',要转化成unicode字符串才能输出到窗口中去
			data_str = byte_array.decode('utf-8')
		else:
			# 串口接收到的字符串为b'ZZ\x02\x03Z'，要转换成16进制字符串显示
			data_str = ' '.join(format(x, '02x') for x in byte_array)
			if self.__auto_line:
				data_str += '\r\n'
		return data_str
	except Exception as e:
		print("接收数据异常：", e)
		self.serial_error.emit("接收数据异常！")

3.6.4 发送数据

当用户在串口数据接收区域的【文本输入框】录入内容，点击【发送】按钮时，最终调用的就是串口线程的send_data方法；我们根据我们串口接收区域设置的数据格式处理将要发送的数据，然后调用self.serial.write实现串口数据的发送；

def send_data(self, data: str):
	"""
	发送数据
	:return:
	"""
	if not self.running:
		self.serial_error.emit("请先打开串口！")
		return

	# hex发送 比如：5a 5a 02 03 5a -> b'ZZ\x02\x03Z'
	if self.__date_format == 'hex':
		data_str = data.strip()
		send_list = []
		while data_str != '':
			try:
				num = int(data_str[0:2], 16)
			except ValueError:
				self.serial_error.emit('请输入十六进制数据，以空格分开!')
				return
			data_str = data_str[2:].strip()
			send_list.append(num)
		if self.__auto_line:
			send_list.append(0x0d)
			send_list.append(0x0a)
		byte_array = bytes(send_list)
	else:
		if self.__auto_line:
			data += '\r\n'
		# ascii发送 比如：'ABC' -> b'ABC'
		byte_array = data.encode('utf-8')

	try:
		self.serial.write(byte_array)
	except Exception as e:
		print("发送失败", e)
		self.seria编程客栈l_error.emit('发送失败!')

以上就是基于Python+PyQt5实现串口数据采集和显示的详细内容，更多关于Python PyQt5数据采集和显示的资料请关注编程客栈(www.devze.com)其它相关文章！

继续阅读：Python PyQt5数据采集和显示 Python数据显示 Python数据采集

目录

一、环境搭建

1.1 Python 3.X安装

1.2 安装Pycharm

1.3 PyQt5安装

1.4 环境配置

1.4.1 配置Qt Designer

1.4.2 配置PyUIC

1.4.3 配置Pyqcc

1.5 测试

1.5.1 ui_serial_port.ui

1.5.2 ui_serial_port.py

1.5.3 serial_port.py

1.5.4 main.py

二、程序设计

2.1 需求

2.1.1 导航解算报文

2.1.2 原始信息报文

2.2 界面设计

三、程序实现

3.1 初始化工作

3.1.1 初始化串口设置区域

3.1.2 初始化串口接收区域

3.1.3 初始化串口数据接收区域

3.1.4 初始化串口数据发送区域

3.1.5 初始化报文解析区域

3.2 打开串口

3.2.1 __validate_setting__

3.2.2 SerialThread

3.2.3 handle_data_received

3.2.4 handler_serial_error

3.3 接收数据

3.4 报文解析

3.4.1 get_data_format

3.4.2 get_nav_sol

3.4.3 get_raw

3.5 发送数据

3.6 串口线程

3.6.1 初始化

3.6.2 线程运行

3.6.3 接受数据

3.6.4 发送数据

更多精彩内容

精彩评论

最新开发

Android相关硬件信息的获取方式整理汇总

基于Android实现工作管理甘特图效果的代码详解

Android实现文字滚动播放效果的示例代码

Go Web后台管理系统项目实现

C# 中 WebSocket 与 SignalR实时通信的两种方案

开发排行榜

springboot后端存储富文本内容的思路与步骤(含图片内容)

PyCharm运行python测试,报错“没有发现测试”/“空套件”的解决

return base64.b64encode(b).decode(

基于C语言实现钻石棋游戏的示例代码

Sublime Text 3解决中文乱码问题（实测可用）
