C++使用HDF5库实现将h5图像转为tif格式
本文介绍基于C++ 语言的hdf5库与gdal库，将.h5格式的多波段HDF5图像批量转换为.tif格式的方法；其中，本方法支持对szip压缩的HDF5图像（例如高分一号卫星遥感影像）加以转换。
将HDF5图像批量转换为.tif格式，在部分场景下操作并不难——在我们之前的文章python中ArcPy实现栅格图像文件由HDF格式批量转换为TIFF格式中，就介绍过基于Python中的arcpy模块实现这一需求的方法。但是，正如我们在文末补充内容中提到的那样，由于szip这个压缩模块不再受到hdf5库的支持，导致用szip程序压缩的HDF5图像，比如高分系列遥感影像的.h5文件，就没办法在Windows中通过Python的h5py、gdal等库直接打开了。
那么在这里，我们就介绍一下基于C++ 语言的hdf5库，打开.h5格式图像（包括那些用到szip压缩程序的HDF5图像）的方法。不过需要注意，我这里是在linux的Ubuntu系统中操作的，至少可以保证这个代码在Linux下可以正常运行；但能否在Windows中的C++ 环境下也正常运行，我暂时还没试过——按道理应该也是可行的，大家如果有需要的话可以尝试一下。
本文所用代码如下。
#include <IOStream>
#include <sstream>
#include <vector>
#include <filesystem>
#include <gdal.h>
#include <gdal_priv.h>
#include "hdf5.h"
#include "ogr_spatialref.h"
int main(int argc, char *argv[]) {
const std::string h5_path = "/home/ctj/data/H5/";
const std::string tif_path = "/home/ctj/data/TIFF_48SUB/";
// const std::string h5_path = argv[1];
// const std::string tif_path = argv[2];
const char *dataset_0 = "/Cloud_Mask/cloudmask";
const char *dataset_1 = "/GeometricCorrection/DataSet_16_1";
const char *dataset_2 = "/GeometricCorrection/DataSet_16_2";
const char *dataset_3 = "/GeometricCorrection/DataSet_16_3";
const char *dataset_4 = "/GeometricCorrection/DataSet_16_4";
const char *projection_para = "ProjectionPara";
const char *projection_str = "ProjectionStr";
hid_t file_id;
hid_t dataset_id;
hid_t attr_id;
hid_t attr_dtype;
herr_t status;
hid_t mem_type_id = H5T_NATIVE_UINT16;
int size = 6863;
int band_num = 5;
// namespace fs = filesystem;
status = H5open();
GDALAllRegister();
for (const auto& entry : std::filesystem::directory_iterator(h5_path)) {
if (entry.path().extension() == ".h5") {
std::string filename = entry.path().filename().string();
std::cout << filename << std::endl;
std::string baseName = filename.substr(0, filename.find_last_of('.'));
const std::string output_filename = tif_path + baseName + ".tif";
file_id = H5Fopen((h5_path + filename).c_str(), H5F_ACC_RDONLY, H5P_DEFAULT);
attr_id = H5Aopen(file_id, projection_para, H5P_DEFAULT);
attr_dtype = H5Aget_type(attr_id);
size_t string_length = H5Tget_size(attr_dtype);
char *attr_data = new char[1000];
status = H5Aread(attr_id, attr_dtype, attr_data);
std::istringstream iss(attr_data);
std::vector<double> transform(6);
int i = 0;
std::string str;
while (getline(iss, str, ',')) {
transform[i] = stod(strjavascript);
++i;
}
attr_id = H5Aopen(file_id, projection_str, H5P_DEFAULT);
attr_dtype = H5Aget_type(attr_id);
char *attr_data_str = new char[1000];
status = H5Aread(attr_id, attr_dtype, attr_dandroidata_str);
dataset_id = H5Dopen1(file_id, dataset_0);
std::vector<u_int16_t> data_0(size * size);
status = H5Dread(dataset_id, mem_type_id, H5S_ALL, H5S_ALL, H5P_DEFAULT, data_0.data());
dataset_id = H5Dopen1(file_id, dataset_1);
std::vector<u_int16_t> data_1(size * size);
status = H5Dread(dataset_id, mem_type_id, H5S_ALL, H5S_ALL, H5P_DEFAULT, data_1.data());
dataset_id = H5Dopen1(file_id, dataset_2);
std::vector<u_int16_t> data_2(size * size);
status = H5Dread(dataset_id, mem_type_id, H5S_ALL, H5S_ALL, H5P_DEFAUandroidLT, data_2.data());
dataset_id = H5Dopen1(file_id, dataset_3);
std::vector<u_int16_t> data_3(size * size);
status = H5Dread(dataset_id, mem_type_id, H5S_ALL, H5S_ALL, H5P_DEFAULT, data_3.data());
dataset_id = H5Dopen1(file_id, dataset_4);
std::vector<u_int16_t> data_4(size * size);
status = H5Dread(dataset_id, mem_type_id, H5S_ALL, H5S_ALL, H5P_DEFAULT, data_4.data());
status = H5Fclose(file_id);
GDALDriver *poDriver = GetGDALDriverManager()->GetDriverByName("GTiff");
GDALDataset *poDstDS = poDriver->Create(output_filename.c_str(), size, size, band_num, GDT_UInt16, nullptr);
u_int16_t *band_data_0 = &data_0[0];
poDstDS->GetRasterBand(1)->RasterIO(GF_Write, 0, 0, size, size, band_data_0, size, size, GDT_UInt16, 0, 0);
u_int16_t *band_data_1 = &data_1[0];
poDstDS->GetRasterBand(2)->RasterIO(GF_Write, 0, 0, size, size, band_data_1, size, size, GDT_UInt16, 0, 0);
u_int16_t *band_data_2 = &data_2[0];
poDstDS->GetRasterBand(3)->RasterIO(GF_Write, 0, 0, size, size, band_data_2, size, size, GDT_UInt16, 0, 0);
u_int16_t *band_data_3 = &data_3[0];
poDstDS->GetRasterBand(4)->RasterIO(GF_Write, 0, 0, size, size, band_data_3, size, size, GDT_UInt16, 0, 0);
u_int16_t *band_data_4 = &data_4[0];
poDstDS->GetRasterBand(5)->RasterIO(GF_Write, 0, 0, size, size, band_data_4, size, size, GDT_UInt16, 0, 0);
for (int i = 1; i <= band_num; ++i) {
GDALRasterBand *poBand = poDstDS->GetRasterBand(i);
if (poBand != nullptr) {
poBand->SetNoDataValue(0);
}
}
poDstDS->SetGeoTransform(transform.data());
poDstDS->SetProjection(attr_data_str);
GDALClose(poDstDS);
}
}
status = H5close();
return 0;
}
上述是本文完整代码。接下来，就分段介绍一下每段代码的具体含义。
首先，需要包含必要的头文件。在这里，包括标准输入输出、字符串流、向量、文件系统等功能，以及hdf5库与gdal库。同时，定义了两个常量字符串h5_path与tif_path，分别指向转换前的HDF5图像和转换后的TIFF图像的目录。
#include <iostream>
#include <sstream>
#include <vector>
#include <filesystem>
#include <gdal.h>
#include <gdal_priv.h>
#include "hdf5.h"
#include "ogr_spatialref.h"
int main(int argc, javascriptchar *argv[]) {
const std::string h5_path = "/home/ctj/data/H5/";
const std::string tif_path = "/home/ctj/data/TIFF_48SUB/";
随后，设定要读取的HDF5图像的数据集（波段）的路径，以及空间参考信息的属性名称；这些参数大家就按照自己HDF5图像的实际情况来修改即可。
接下来，初始化hdf5库的状态变量，这些变量是hdf5库操作需要的。同时，用size表示图像的宽度和高度，因为我这里HDF5图像是正方形，所以只需指定1个值。此外，band_num表示待转换遥感影像的波段数。
const char *dataset_0 = "/Cloud_Mask/cloudmask"; const char *dataset_1 = "/GeometricCorrection/DataSet_16_1"; // ... 省略部分代码 ... const char *projection_para = "ProjectionPara"; const char *projection_str = "ProjectionStr"; hid_t file_id; hid_t dataset_id; hid_t attr_id; hid_t attr_dtype; herr_t status; hid_t mem_type_id = H5T_NATIVE_UINT16; int size = 6863; int band_num = 5;
紧接着，初始化hdf5库，注册所有可用的GDAL驱动程序。
status = H5open(); GDALAllRegister();
随后，使用std::filesystem::directory_iterator遍历指定目录中的所有文件，并只处理扩展名为.h5的文件；对于这些文件，构建输出文件名——基于原始文件名，去掉扩展名并添加.tif扩展名。
for (const auto& entry : std::filesystem::directory_iterator(h5_path)) {
if (entry.path().extension() == ".h5") {
std::string filename = entry.path().filename().string();
std::cout << filename << std::endl;
std::string baseName = filename.substr(0, filename.find_last_of('.'));
const std::string output_filename = tif_path + baseName + ".tif";
随后，使用H5Fopen打开HDF5图像，在这里选择以只读模式访问。
file_id = H5Fopen((h5_path + filename).c_str(), H5F_ACC_RDONLY, H5P_DEFAULT);
随后，需要读取原本HDF5图像的空间参考信息。在这里，首先打开名为projection_para的属性，读取其内容到attr_data中；随后，解析attr_data为一个包含6个元素的double向量transform——这些元素用于地理变换。
attr_id = H5Aopen(file_id, projection_para, H5P_DEFAULT);
attr_dtype = H5Aget_type(attr_id);
size_t string_length = H5Tget_size(attr_dtype);
char *attr_data = new char[1000];
status = H5Aread(attr_id, attr_dtype, attr_data);
std::istringstream iss(attr_data);
std::vector<double> transform(6);
int i = 0;
std::string str;
while (getline(iss, str, ',')) {
transform[i] = stod(str);
++i;
}
类似地，读取名为projection_str的属性，该属性包含投影信息的WKT字符串。
attr_id = H5Aopen(file_id, projection_str, H5P_DEFAULT); attr_dtype = H5Aget_type(attr_id); char *attr_data_str = new char[1000]; status = H5Aread(attr_id, attr_dtype, attr_data_str);
到这里，我们就可以对每个数据集调用H5Dopen1将其打开，并使用H5Dread将数据读入向量中
dataset_id = H5Dopen1(file_id, dataset_0); std::vector<u_int16_t> data_0(size * size); status = H5Dread(dataset_id, mem_type_id, H5S_ALL, H5S_ALL, H5P_DEFAULT, data_0.data()); // ... 重复上述步骤读取其他数据集 ...
随后，记得关闭HDF5图像以释放资源。
status = H5Fclose(file_id);
接下来，就该gdal库登场了。使用gdal库创建一个新的TIFF文件，并使用RasterIO方法将每个波段的数据写入到TIFF文件中。
GDALDriver *poDriver = GetGDALDriverManager()->GetDriverByName("GTiff");
GDALDataset *poDstDS = poDriver->Create(output_filename.c_str(), size, size, band_num, GDT_UInt16, nullptr);
u_int16_t *band_data_0 = &data_0[0];
poDstDS->GetRasterBand(1)->RasterIO(GF_Write, 0, 0, size, size, band_data_0, size, size, GDT_UInt16, 0, 0);
// ... 写入其他波段 ...
同时，设置每个波段的NoData值为0，同时按照前述从HDF5图像中读取到的信息，设置TIFF图像的地理变换参数和投影信息。
for (int i = 1; i <= band_num; ++i) {
GDALRasterBand *poBand = poDstDS->GetRasterBand(i);
if (poBand != nullptr) {
poBand->SetNoDataValue(0);
}
}
poDstDS->SetGeoTransform(transform.data());
poDstDS->SetProjection(attr_data_str);
GDALClose(poDstDS);
最后，不要忘记关闭hdf5库以释放资源。
status = H5close();
至此，大功告成。
知识补充
Windows打开HDF5图像：HDFView软件的下载、安装
下面为大家介绍在Windows电脑中，下载、安装用以查看HDF5图像数据的软件HDFView的方法。
HDF5（Hierarchical Data Format 5）是一种用于存储和管理大量科学数据的文件格式，其由HDF Group开发和维护，广泛应用于科学计算、工程、金融和医学等领域。谈及HDF5图像数据在Windows中的打开方式，主要包括基于HDF Group开发的HDFView软件来打开，以及用C++、Python来打开等2种方式。
在之前，我很少选择用HDFView软件来打开HDF5，因为早些时候这个软件的安装比较麻烦，还需要修改一下环境变量什么的，不如在Python中配置对应的库（比如h5py、gdal等）然后用代码读取来的容易。但是，后来发现由于szip这个压缩模块不再受到hdf5等库的支持（我看网上说好像编程客栈是因为这个库不再是非盈利的了还是怎么），导致那些用到szip压缩的HDF5图像（比如高分系列遥感影像数据的.h5文件），就没办法在Windows中通过Python的h5py、gdal等方便地打开了（Linux下C++ 的hdf5库我试了，还是可以正常打开的，但是Windows中C++ 的hdf5库是否能打开我还没试过）。所以，在Windows中，如果只是需要打开、查看一下数据的话（不需要代码执行一些分析或批处理），通过HDFView软件来打开HDF5还是很方便的。
这里就介绍一下HDFView软件的下载、安装方法。
首先，我们打开HDFView软件的github下载网站（https://github.com/HDFGroup/hdfview/releases）。当然，也可以先进入官方下载网站（https://portal.hdfgroup.org/downloads/index.html），找到其中的HDFView软件下载位置，如下图所示。

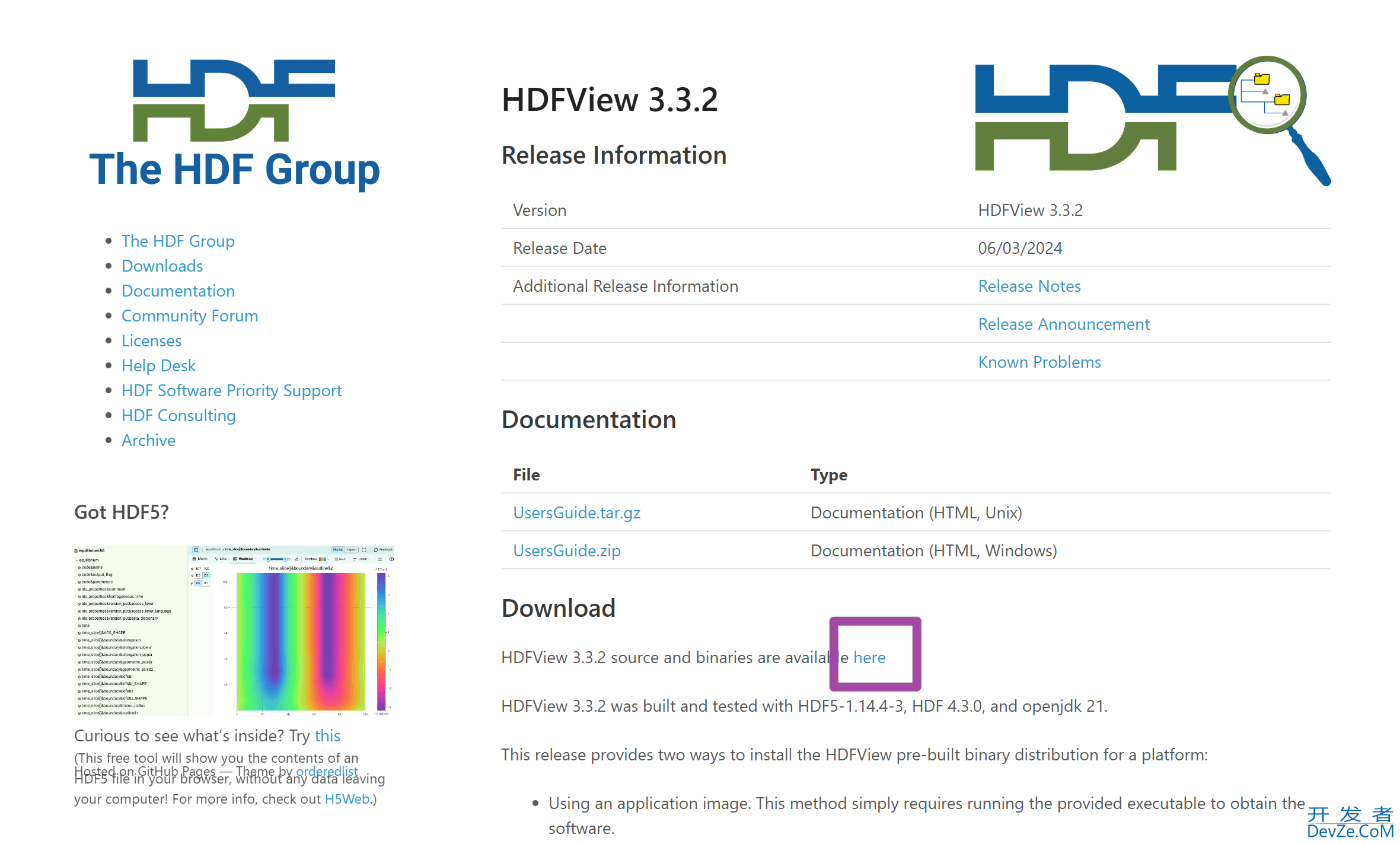

随后，在弹出的窗口中，点击Download下的here字样，如下图所示。

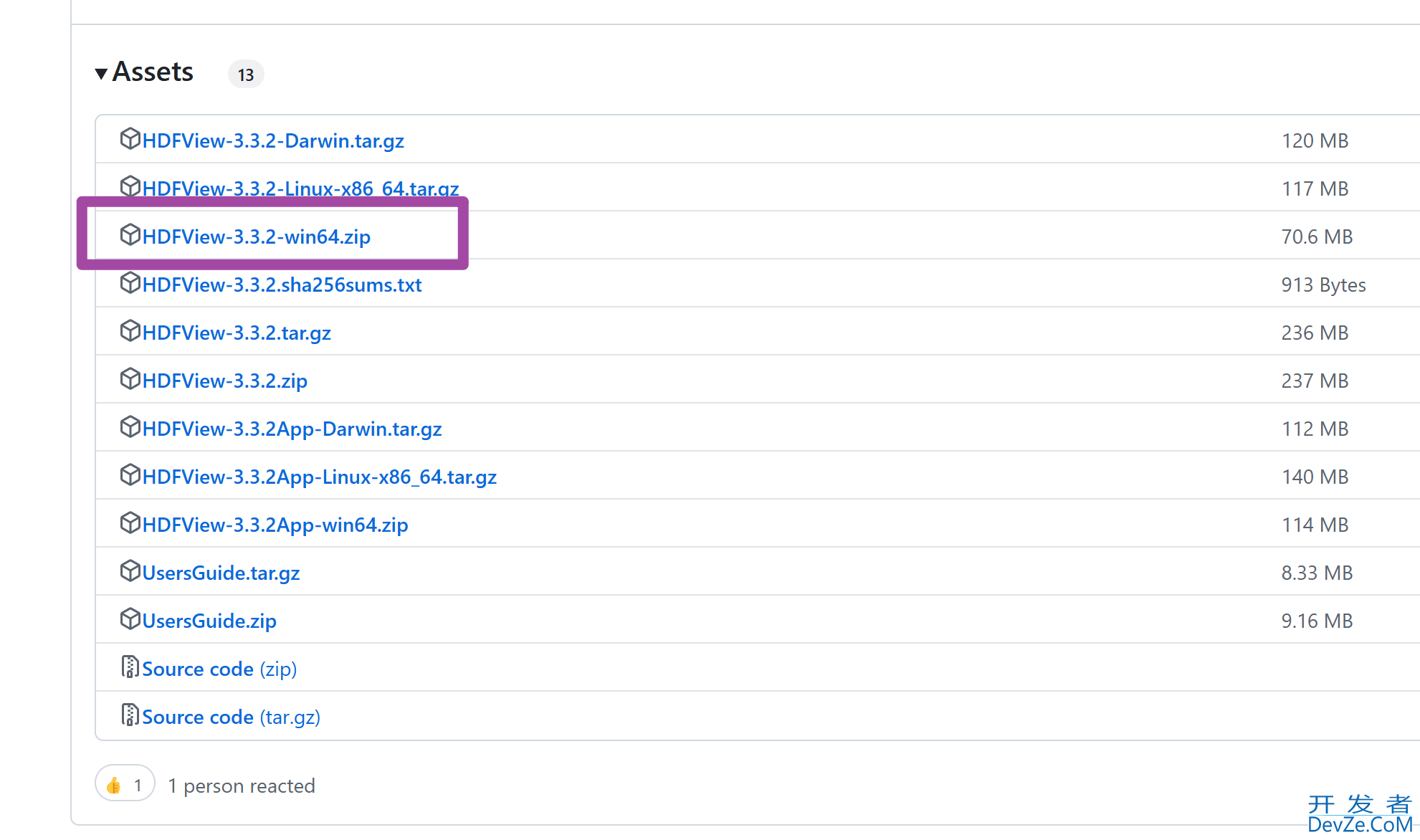

随后，进入的就是前面提到的Github网站。选择适合自己的软件版本，如下图所示。

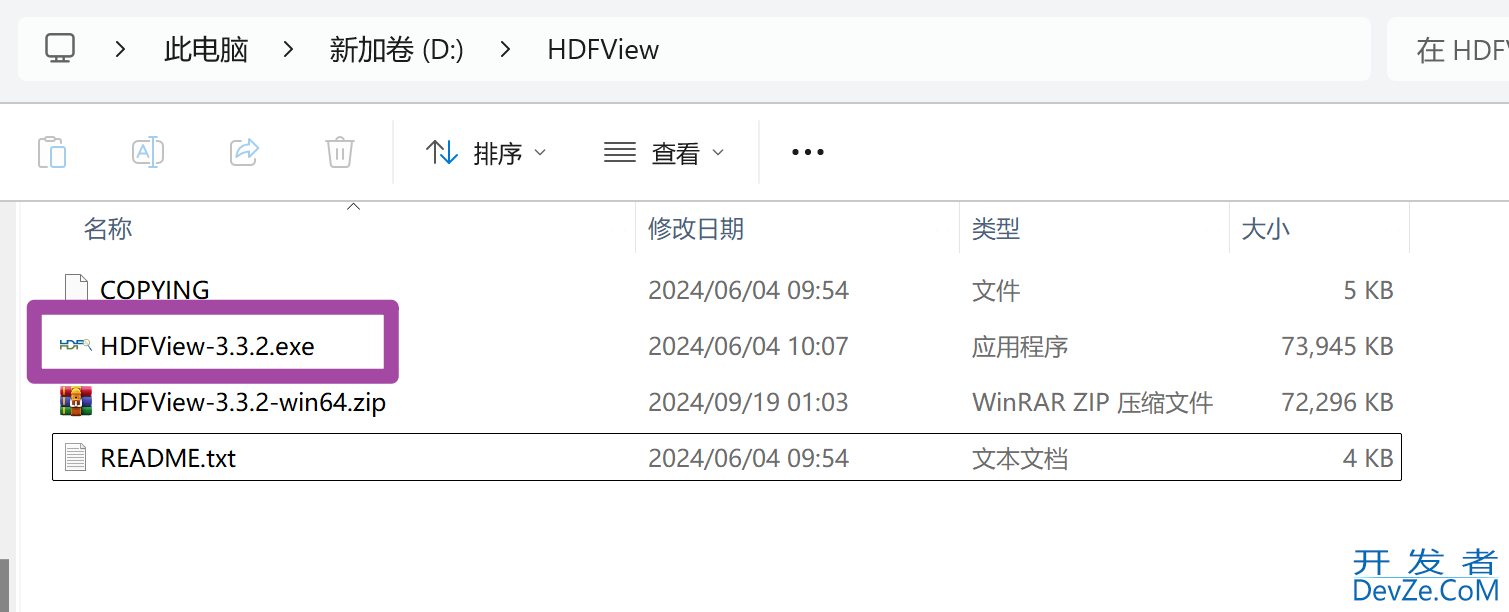

下载完毕后，将压缩包放在一个自己指定的路径中，并解压压缩包，双击打开其中的.exe文件，如下图所示。

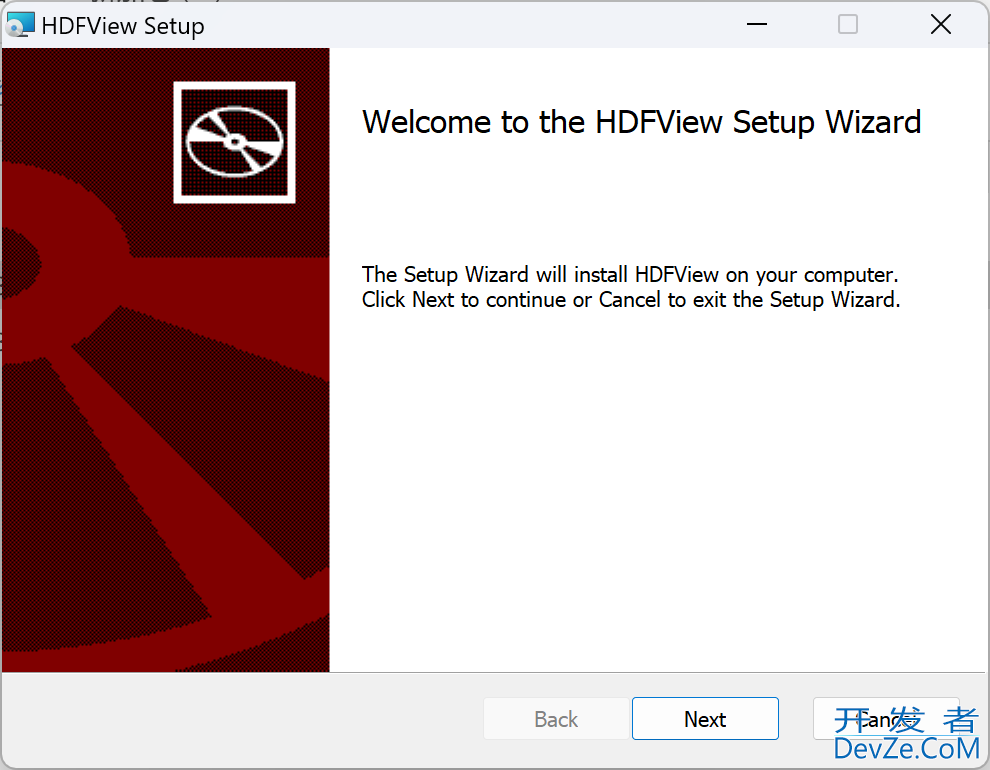

随后，将弹出安装窗口，如下图所示。

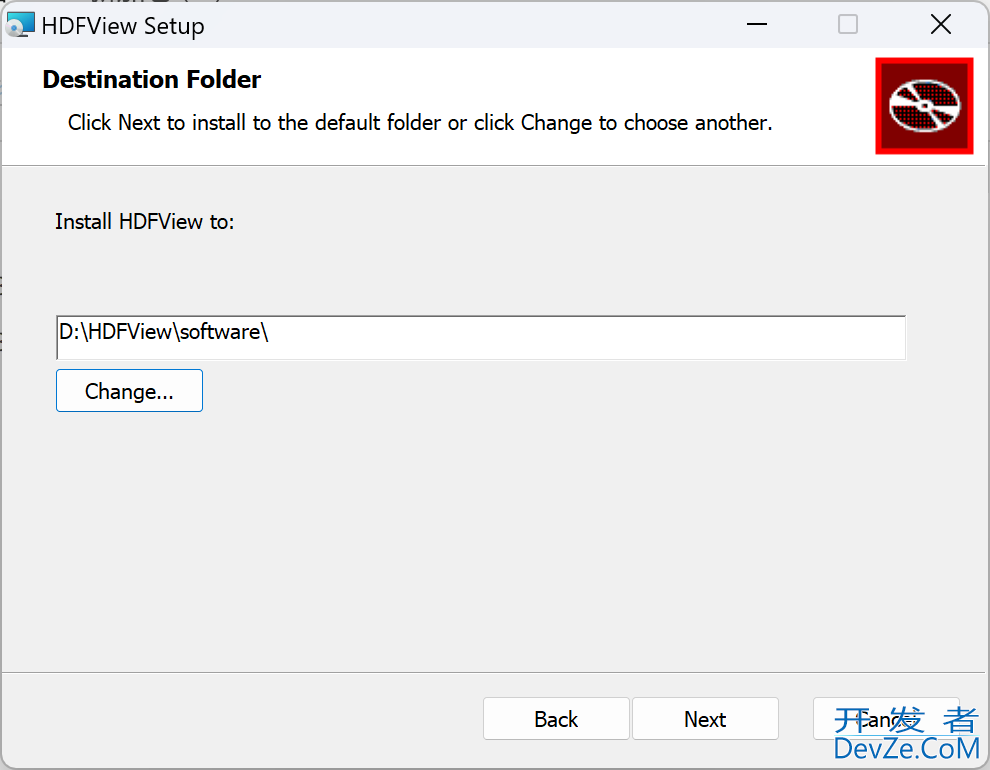

其中，需要注意的就是配置一下软件的安装路径，如下图所示。

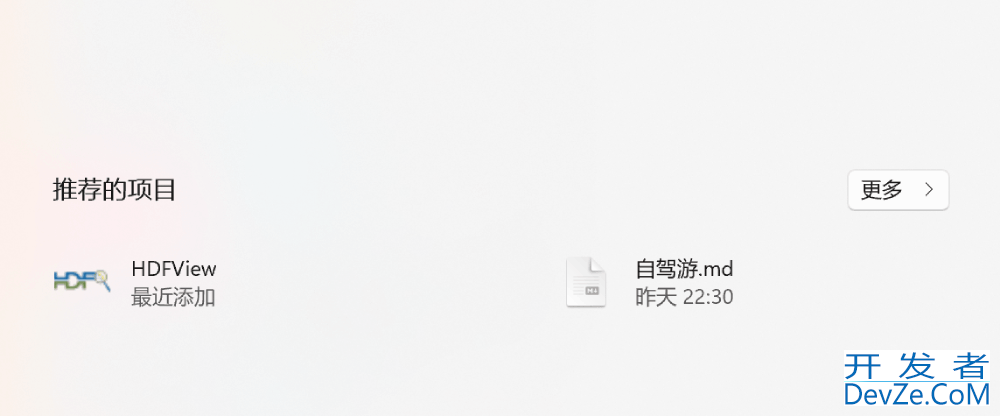

完成安装后，可以在开始菜单中看到HDFView软件的图标，如下图所示。

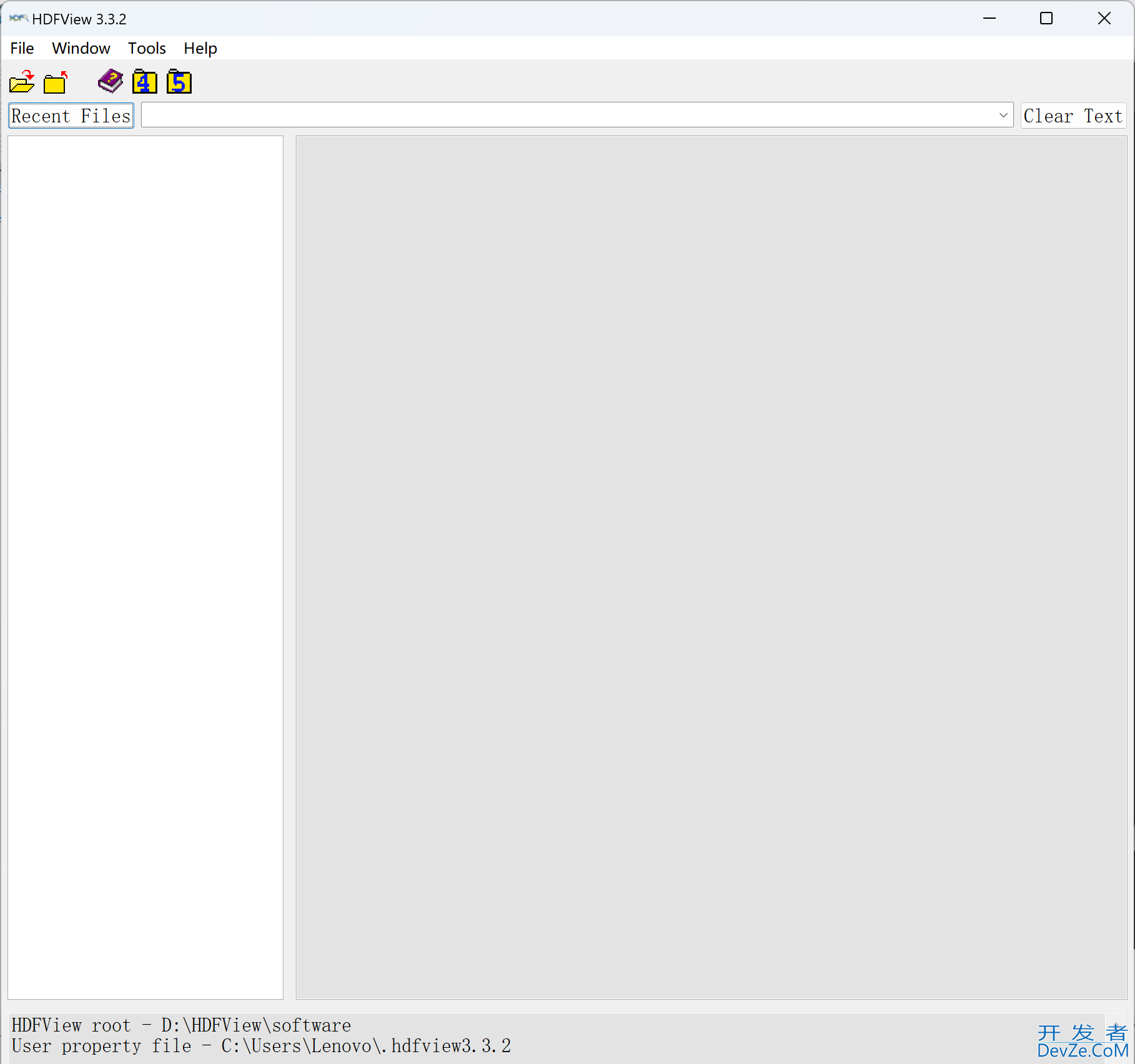

双击图标，即可打开软件，如下图所示。
新版本的HDFView软件也不需要再额外配置环境变量了，按照以上方法完成安装后，直接打开就可以使用。
