Sleuth(Micrometer)+ZipKin分布式链路问题小结

目录

• 1.Sleuth进入维护模式
• 2.分布式链路追踪概述
• 2.1 出现背景
• 2.2 要解决的问题
• 3.新一代Spring Cloud Sleuth：Micrometer
• 3.1 相关地址
• 3.2 ZipKin
• 3.3 小总结
• 3.4 其他的分布式链路追踪的解决方案
• 4.分布式链路追踪原理
• 5.Zipkin
• 5.1 官网
• 5.2 概述
• 5.3 下载地址
• 6.案例
• 6.1 Micrometer和Zipkin分工
• 6.2 总体父工程POM
• 6.3 服务提供者8001修改
• 6.3.1 pom修改
• 6.3.2 YML修改
• 6.3.3 新建PayMicrometerController
• 6.4 API接口PayFeignApi修改
• 6.5 服务调用者80修改
• 6.5.1 POM
• 6.5.2 YML修改
• 6.5.3 业务类修改
• 7.测试

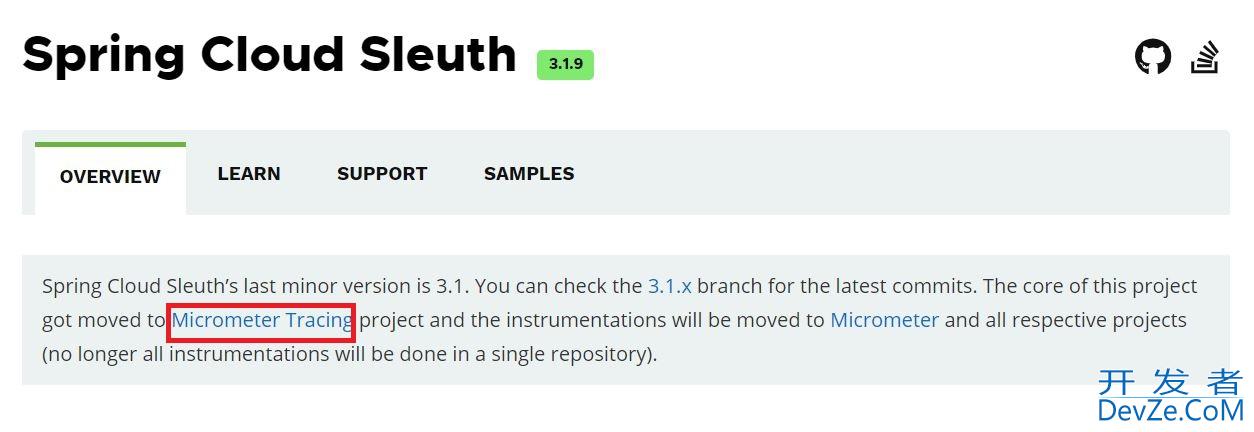

1.Sleuth进入维护模式

替代方案 -> Micrometer Tracing

2.分布式链路追踪概述

2.1 出现背景

在微服务框架中，一个由客户端发起的请求在后端系统中会经过多个不同的服务节点调用来协调产生最后的结果，每一个前端请求都会形成一条复杂的分布式服务调用链路，链路中的任何一环出现高延时或错误都会引起整个请求最后的失败。

随着系统的复杂化，导致微服务的增多，调用链路的变长

2.2 要解决的问题

在大规模分布式与微服务集群下，如何实时的观测系统的整体调用链路情况、如何快速发现并定位到问题、如何尽可能精确的判断故障对系统的影响范围与影响程度、如何尽可能精确的梳理出服务之间的依赖关系，并判断出服务之间的依赖关系是否合理、如何尽可能精确的分析整个系统调用链路的性能与瓶颈点、如何尽可能精确的分析系统的存储瓶颈与容量规划。

分布式链路追踪技术要解决的问题，分布式链路追踪（Distributed Tracing），就是将一次分布式请求还原成调用链路，进行日志记录，性能监控并将一次分布式请求的调用情况集中展示。比如各个服务节点上的耗时、请求具体到达哪台机器上、每个服务节点的请求状态等等。

3.新一代Spring Cloud Sleuth：Micrometer

3.1 相关地址

Micrometer官网

Sleuth官网

Sleuth_github地址

Spring Cloud Sleuth will not work with Spring Boot 3.x onward. The last major version of Spring Boot that Sleuth will support is 2.x.

GitHub介绍，Spring Clour Sleuth不支持SpringBoot 3编程客栈.x。

3.2 ZipKin

Micrometer负责收集数据，ZipKin复杂数据的展现。因为收集到的数据是一个个节点，不直观。

3.3 小总结

将前端请求到，后端系统响应结果的这个过程中，所走过的分布式节点，进行日志记录和性能监控，并进行Web展示。

3.4 其他的分布式链路追踪的解决方案

4.分布式链路追踪原理

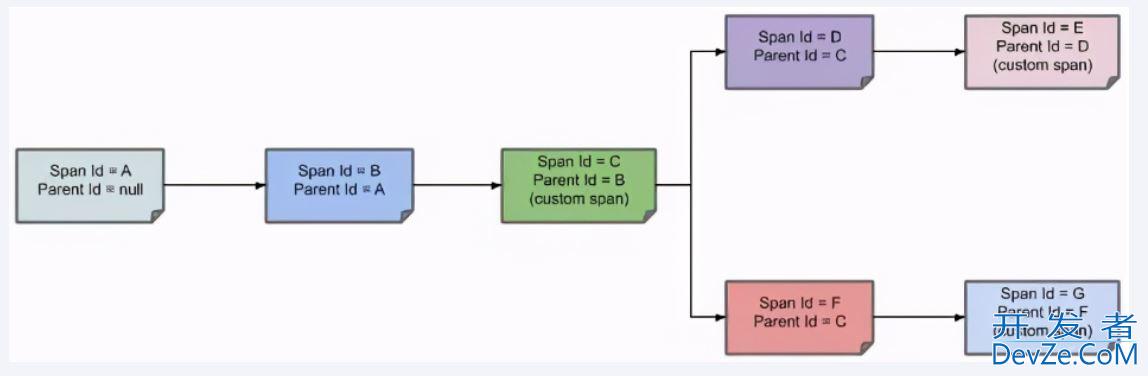

一条链路通过Trace Id唯一标识，Span标识发起的请求信息，各span通过parent id 关联起来

5.Zipkin

5.1 官网

https://zipkin.io

5.2 概述

Zipkin是一种分布式链路跟踪系统图形化的工具，Zipkin 是 Twitter 开源的分布式跟踪系统，能够收集微服务运行过程中的实时调用链路信息，并能够将这些调用链路信息展示到Web图形化界面上供开发人员分析，开发人员能够从ZipKin中分析出调用链路中的性能瓶颈，识别出存在问题的应用程序，进而定位问题和解决问题。

5.3 下载地址

https://zjavascriptipkin.io/pages/quickstart.html

In this section we’ll walk through building and starting an instance of Zipkin for checking out Zipkin locally. There are three options: using Java, docker or running from source.

java 方式，下载的是jar包，直接执行就好。

6.案例

6.1 Micrometer和Zipkin分工

Micrometer 采集数据，Zipkin图像展示

6.2 总体父工程POM

新增的

<properties>
    <micrometer-tracing.version>1.2.0</micrometer-tracing.version>
    <micrometer-observation.version>1.12.0</micrometer-observation.version>
    <feign-micrometer.version>12.5</feign-micrometer.version>
    <zipkin-reporter-brave.version>2.17.0</zipkin-reporter-brave.version>
</properties>
<!--micrometer-tracing-bom导入链路追踪版本中心  1-->
<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-tracing-bom</artifactId>
    <version>${micrometer-tracing.version}</version>
    <type>pom</type>
    <scope>import</scuKvXiBQpope>
</dependency>
<!--micrometer-tracing指标追踪  2-->
<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-tracing</artifactId>
    <version>${micrometer-tracing.version}</version>
</dependency>
<!--micrometer-tracing-bridge-brave适配zipkin的桥接包 3-->
<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-tracing-bridge-brave</artifactId>
    <version>${micrometer-tracing.version}</version>
</dependency>
<!--micrometer-observation 4-->
<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-observation</artifactId>
    <version>${micrometer-observation.version}</version>
</dependency>
<!--feign-micrometer 5-->
<dependency>
    <groupId>io.github.openfeign</groupId>
    <artifactId>feign-micrometer</artifactId>
    <version>${feign-micrometer.version}</version>
</dependency>
<!--zipkin-reporter-brave 6-->
<dependency>
    <groupId>io.zipkin.reporter2</groupId>
    <artifactId>zipkin-reporter-brave</artifactId>
    <version>${zipkin-reporter-brave.version}</version>
</dependency>

由于Micrometer Tracing是一个门面工具自身并没有实现完整的链路追踪系统，具体的链路追踪另外需要引入的是第三方链路追踪系统的依赖。

引入组件说明

micrometer-tracing-bom：导入链路追踪版本中心，体系化说明

micrometer-tracing：指标追踪

micrometer-tracing-bridge-brave：一个Micrometer模块，用于与分布式跟踪工具 Brave 集成，以收集应用程序的分布式跟踪数据。Brave是一个开源的分布式跟踪工具，它可以帮助用户在分布式系统中跟踪请求的流转，它使用一种称为"跟踪上下文"的机制，将请求的跟踪信息存储在请求的头部，然后将请求传递给下一个服务。在整个请求链中，Brave会将每个服务处理请求的时间和其他信息存储到跟踪数据中，以便用户可以了解整个请求的路径和性能。

micrometer-observation：一个基于度量库 Micrometer的观测模块，用于收集应用程序的度量数据。

feign-micrometer：一个Feign HTTP客户端的Micrometer模块，用于收集客户端请求的度量数据。

zipkin-reporter-brave：一个用于将 Brave 跟踪数据报告到Zipkin 跟踪系统的库。

补充包：spring-boot-starter-actuator SpringBoot框架的一个模块用于监视和管理应用程序。

6.3 服务提供者8001修改

6.3.1 pom修改

micrometer-tracing-bom不用引入

<!--micrometer-tracing指标追踪  1-->
<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-tracing</artifactId>
</dependency>
<!--micrometer-tracing-bridge-brave适配zipkin的桥接包 2-->
<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-tracing-bridge-brave</artifactId>
</dependency>
<!--micrometer-observation 3-->
<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-observation</artifactId>
</dependency>
<!--feign-micrometer 4-->
<dependency>
    <groupId>io.github.openfeign</groupId>
    <artifactId>feign-micrometer</artifactId>
</dependency>
<!--zipkin-reporter-brave 5-->
<dependency>
    <groupId>io.zipkin.reporter2uKvXiBQp</groupId>
    <artifactId>zipkin-reporter-brave</artifactId>
</dependency>

6.3.2 YML修改

# ========================zipkin===================
management:
  zipkin:
    tracing:
      endpoint: http://localhost:9411/api/v2/spans
  tracing:
    sampling:
      probability: 1.0 #采样率默认为0.1(0.1就是10次只能有一次被记录下来)，值越大收集越及时。

6.3.3 新建PayMicrometerController

import cn.hutool.core.util.IdUtil;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.we编程客栈b.bind.annotation.PathVariable;
public class PayMicrometerController {
    /**
     * Micrometer(Sleuth)进行链路监控的例子
     * @param id
     * @return
     */
    @GetMapping(value = "/pay/micrometer/{id}")
    public String myMicrometer(@PathVariable("id") Integer id)
    {
        return "Hello, 欢迎到来myMicrometer inputId:  "+id+" \t    服务返回:" + IdUtil.simpleUUID();
    }
}

6.4 API接口PayFeignApi修改

@GetMapping(value = "/pay/micrometer/{id}")
String myMicrometer(@PathVariable("id") Integer id);

6.5 服务调用者80修改

6.5.1 POM

 <!--micrometer-tracing指标追踪  1-->
<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-tracing</artifactId>
</dependency>
<!--micrometer-tracing-bridge-brave适配zipkin的桥接包 2-->
<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-tracing-bridge-brave</artifactId>
</dependency>
<!--micrometer-observation 3-->
<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-observation</artifactId>
</dependency>
<!--feign-micrometer 4-->
<dependency>
    <groupId>io.github.openfeign</groupId>
    <artifactId>feign-micrometer</artifactId>
</dependency>
<!--zipkin-reporter-brave 5-->
<dependency>
    <groupId>io.zipkin.reporter2</groupId>
    <artifactId>zipkin-reporter-brave</artifactId>
</dependency>

6.5.2 YML修改

# zipkin图形展现地址和采样率设置
management:
  zipkin:
    tracing:
      endpoint: http://localhost:9411/api/v2/spans
  tracing:
    sampling:
      probability: 1.0 #采样率默认为0.1(0.1就是10次只能有一次被记录下来)，值越大收集越及时。

6.5.3 业务类修改

import com.atguigu.cloud.apis.PayFeignApi;
import jakarta.annotation.Resource;
import lombok.extern.slf4j.Slf4j;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.PathVariable;
import org.springframework.web.bind.annotation.RestController;
@RestController
@Slf4j
public class OrderMicrometerController
{
    @Resource
    private PayFeignApi payFeignApi;
    @GetMapping(value = "/feign/micrometer/{id}")
    public String myMicrometer(@PathVariable("id") Integer id)
    {
        return payFeignApi.myMicrometer(id);
    }
}

7.测试

访问 localhost:x/feign/micrometer/1，会看到

{"code":"500","message":"No fallback available.","data":null,"timestamp":1729692505995}

进入http://localhost:9411/

可以看到依赖关系，以及执行时间等

从本章节，也可以看出来，约定大于配置的思想体现，事先配置好各组件的版本信息，事半功倍。
