C语言绘制曲线图的示例代码

统计图曲线图绘制方法

常用的统计图有条形图、柱形图、折线图、曲线图、饼图、环形图、扇形图。

前几类图比较容易绘制，饼图环形图绘制较难。

曲线图的曲线绘制较难，今提供曲线图的绘制方法供参考。

本方法采用C语言的最基本功能：

（ 1） 绘图功能画线，画圆，画长方形。

（2） 界面美工设计，界面文字打印输出。

代码中有详细的注释，通俗易懂，一看就会。

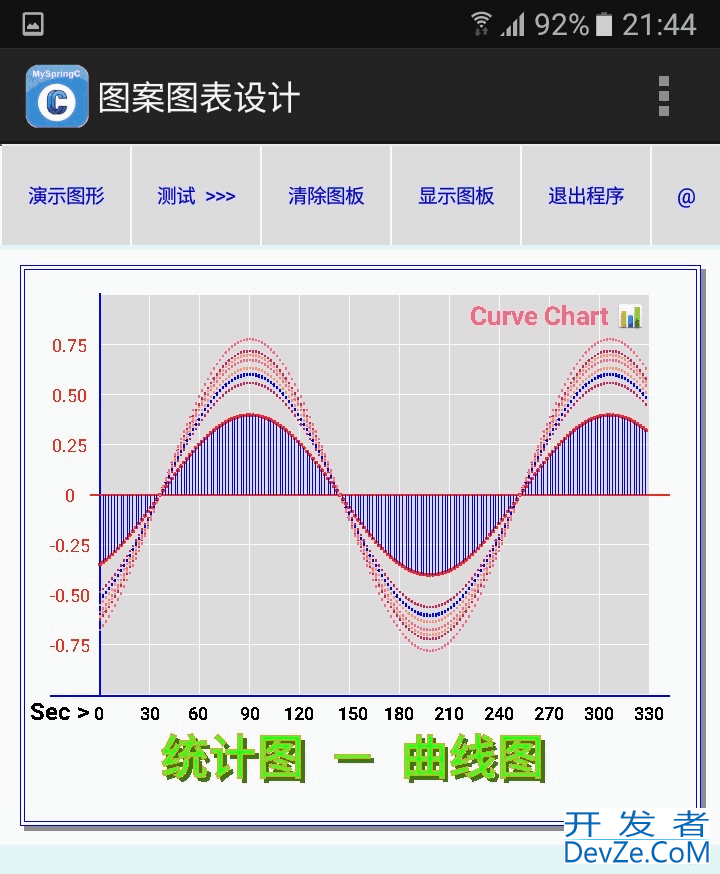

效果图

实现代码

下面提供2个绘制曲线图的代码：

//变量： 可设置成全局变量或私有变量
Canvas cs ;     //画布，绘制图表载体
float pi=3.1415926535 ;
float a ;            //三角函数 sin (a), cos (a),
float r ;             //圆半径 radius
int i, j, n ;
float x0,y0,x1,y1 ;  //作图坐标
float dx,dy ;             //中心坐标
string ss, ss1, ss2 ;         //打印文字
 int p[6] ;        //set data or  input  data
double pn ;   //显示数据

//*************************

CurveGraph6 (){   //曲线图 6
      cs.ClearDraw (0,src);   //清屏
      clearOutput();
      selectStyle () ; //图例样式选项设置
      cs.SetFillMode (1);//0不填色，1填色
      cs.SetColor (255,250,250,250);
      cs.DrawRect (0,4,720,600);   //back board
      cs.SetColor (255,140,140,140);
      cs.DrawRect (24,24,706,586);   //back
      cs.SetColor (255,250,250,250);
      cs.DrawRect (20,20,700,580);   //back

      cs.SetFillMode (0);//0不填色，1填色
      cs.SetColor (255,0,0,240);
      cs.DrawRect (20,20,700,580);   //框线
      cs.DrawRect (24,24,696,576);   //框线

      cs.SetFillMode (1);//0不填色，1填色
      cs.SetStrokeWidth(1);
      cs.SetColor(255,220,220,220);
      for (j=0; j<=10 ; j++){
      for (i=0; i<=7 ; i++){
          dx=j*50+100 ;
          dy=i*50+50 ;
          cs.DrawRect(dx,dy,dx+49,dy+49);  }  }//grid

           cs.SetTextStyle (0);
           cs.SetColor(255,0,0,250);
      cs.DrawRect (50,450,670,452);   //X线
      cs.DrawRect (99,48,101,450);   //Y线
          cs.SetColor(255,250,0,0);
          cs.SetTextSize (18);
     cs.DrawRect (90,249,670,251);   //standard线
      cs.DrawText ("0.75", 52 ,109) ;
      cs.DrawText ("0.50", 52 ,159) ;
      cs.DrawText ("0.25", 52 ,209) ;
      cs.DrawText ("0", 65 ,259) ;
      cs.DrawText ("-0.25", 50 ,309) ;
      cs.DrawText ("-0.50", 50 ,359) ;
      cs.DrawText ("-0.75", 50 ,409) ;

      cs.SetTextStyle (0);     //画标尺
      cs.SetTextSize (18);
             cs.SetColor(255,50,80,80);
      ss=" 0         30       60        90      120      150 " ;
      ss1=" 180     210     240     270     300     330" ;
      cs.DrawText (ss,90,475) ;
      cs.DrawText (ss1,380,475) ;   //standard
      cs.SetTextSize (24);
      cs.DrawText ("Sec >",30, 475) ;

 //draw Curve graphics  绘制曲线
//* curve : x1 +5 标尺x轴 0 位,  bs*5 步长
//x0 曲线幅宽,   + -pn y轴峰谷弧高,  y+300 x轴y定位
// pn= 0 -- 200 高，bs=50*2
  int bs ;   //步长
//p[1]=150; p[2]=80; p[3]=100; p[4]=50; p[5]=140;
         cs.SetColphpor (255,0,120,0);
  for (n=1; n<=5; n++){
        bs=n*100-100 ;
        //pn=p[n] ;
        Rn=random ()*90+50 ;
        pn=(int) Rn ;
  for (i=120;i<240;i++){
         a=pi/360*i*6 ;     //360 曲线点密度
         x0=50;
        // pn=170 ;
         x1=(float)((x0/pi*a)+bs);
         y1=(float)(- pn*sin(a)+250);
         cs.DrawCircle(x1,y1,2);   }   }
      cs.Update ();
          sleep (300) ;

  for (n=1; n<=5; n++){
        bs=n*100-100 ;
        Rn=random ()*40+40 ;
        pn=(int) Rn ;
  for (i=120;i<240;i++){
         a=pi/360*i*6 ;     //360 曲线点密度
         x0=50;
         x1=(float)((x0/pi*a)+bs);
         y1=(float)(- pn*sin(a)+250);
            cs.SetColor (255,250,100,160);
         cs.DrawCircle(x1,y1,1);
            cs.SetColor (255,250,220,150);
         cs.DrawLine (x1,y1,x1,250) ;    }   }

 //draw title
       cs.SetFillMode (1);//0不填色，1填色
       cs.SetTextStyle (1);
       cs.SetStrokeWidth(1);
       cs.SetTextSize (26);
       cs.SetColor (255,0,220,150);
       cs.DrawText ("Curve Chart ",470,80) ;
       cs.SetTextSize (50);
           ss="统计图  －  曲线图" ;
       cs.SetColor(255,50,120,20);      //立体字
           cs.DrawText (ss,164,534);    //阴影
      cs.SetColor(255,0,250,0);
           cs.DrawText (ss,160,530);    //本字
      cs.SetFillMode (0);//0不填色，1填色
      cs.SetColor(255,250,150,0);
           cs.DrawText (ss,160,530);    //框线
       cs.Update ();
}//CurveGraph6 ()

CurveGraph7 (){    //曲线图 7：填充区域
      cs.ClearDraw (0,src);   //清屏
      clearOutput();
      selectStyle () ; //图例样式选项设置
      cs.SetFillMode (1);//0不填色，1填色
      cs.SetColor (255,250,250,250);
      cs.DrawRect (0,4,720,600);   //back board
      cs.SetColor (255,140,140,140);
      cs.DrawRect (24,24,706,586);   //back
      cs.SetColor (255,250,250,250);
      cs.DrawRect (20,20,700,580);   //back

      cs.SetFillMode (0);//0不填色，1填色
      cs.SetColor (255,0,0,240);
      cs.DrawRect (20,20,700,580);   //框线
      cs.DrawRect (24,24,696,576);   //框线

      cs.SetFillMode (1);//0不填色，1填色
      cs.SetStrokeWidth(1);
      cs.SetColor(255,220,220,220);
      for (j=0; j<=10 ; j++){
      for (i=0; i<=7 ; i++){
          dx=j*50+100 ;
          dy=i*50+50 ;
          cs.DrawRect(dx,dy,dx+49,dy+49);  }  }//grid

          cs.SetTextStyle (编程客栈0);
          cs.SetTextSize (18);
          cs.SetColor(255,0,0,250);
      cs.DrawRect (50,450,670,452);   //X线
      cs.DrawRect (99,48,101,450);   //Y线
           cs.SetColor(255,250,0,0);
      cs.DrawRect (90,249,670,251);   //standard线
      cs.DrawText ("0.75", 52 ,107) ;
      cs.DrawText ("0.50", 52 ,157) ;
      cs.DrawText ("0.25", 52 ,207) ;
      cs.DrawText ("0", 65 ,257) ;
      cs.DrawText ("-0.25", 50 ,307) ;
      cs.DrawText ("-0.50", 50 ,357) ;
      cs.DrawText ("-0.75", 50 ,407) ;

      cs.SetTextStyle (1);     //画标尺
      cs.SetTextSize (18);
            cs.SetColor(255,0,0,0);
      ss=" 0         30       60        90      120      150 " ;
      ss1=" 180     210     240     270     300     330" ;
      cs.DrawText (ss,90,475) ;
      cs.DrawText (ss1,380,475) ;   //standard
      cs.SetTextSize (24);
      cs.DrawText ("Sec >",30, 475) ;

//draw Curve graphics  绘制曲线
//* curve : x1-bs 标尺x轴 0 位,  bs 幅宽
//x0 X轴 0位,   + -pn y轴峰谷弧高,  y+250 x轴y定位
// pn= 0 -- 200，+ - pn> 正弦余弦。bs=幅宽
  int bs ;   //步长
         cs.SetStrokeWidth(1);
         cs.SetColor (255,255,0,0);
   for (i=100;i<283;i++){
       a=pi/360*i*6 ;  //360 完整双曲线，小于为局部段
       // x0=240 ;  bs=300 ;  pn=150 ;  //i=100-285 (1)
       x0=180 ;  bs=200 ;  pn=80 ;  //i=100-283 (2)
       x1=(float)((x0/pi*a)-bs);   //bs=50--300
       y1=(float)(-pn*sin(a)+250); //dy=250 Y轴center
           cs.SetColor (255,255,0,0);
        cs.DrawCircle(x1,y1,2);
            cs.SetColor (255,0,0,250);
         cs.DrawLine (x1,y1,x1,250) ;      }

  for (n=1; n<=8; n++){    //draw python多条曲线
        Rn=random ()*60+100 ;
        pn=(int) Rn ;
   for (i=100;i<283;i++){
       a=pi/360*i*6 ;  //360 完整双曲线，小于为局部段
       x0=180 ;  bs=200 ;  //pn=80 ;
       x1=(float)((x0/pi*a)-bs);   //bs=50--300
       y1=(float)(-pn*sin(a)+250); //dy=250 Y轴center
     if (n==1||n==5) cs.SetColor (255,200,0,100);
     if (n==2||n==6) cs.SetColor (255,250,150,100);
     if (n==3||n==7) cs.SetColor (255,0,0,250);
     if (n==4||n==8) cs.SetColor (255,250,100,130);
         cs.DrawCircle(x1,y1,1.5);   }    }

//draw title
      cs.SetFillMode (1);//0不填色，1填色
        cs.SetTextStyle (1);
       cs.SetStrokeWidth(1);
       cs.SetTextSize (26);
      cs.DrawText ("Curve Chart ",470,80) ;
      cs.SetTextSize (50);
         ss="统计图  －  曲线图" ;
      cs.SetColor(255,50,120,20);      //立体字
           cs.DrawText (ss,164,534);    //阴影
    http://www.devze.com  cs.SetColor(255,0,250,0);
           cs.DrawText (ss,160,530);    //本字
      cs.SetFillMode (0);//0不填色，1填色
      cs.SetColor(255,250,150,0);
           cs.DrawText (ss,160,5http://www.devze.com30);    //框线
       cs.Update ();
}//CurveGraph7 ()
