python使用matplotlib绘制等高线图的两种方法

前提条件：

• 所需的库matplotlib.pyplot，numpy
• 已导入数据，我是用np.loadtxt()导入的
• 最重要的contour()和contourf()函数（不了解可以先去了解下再看~）

第一种很简单，等高线图其实需要三种数据(x,y,z),其中x,y是图中点的坐标，z是具体(x,y)点的值。

从这点来看：当我们拥有一个数据时，比如这样：

        0       1       2       3    ...     297     298     299     300
0    1063.0  1076.0  1083.0  1087.0  ...   999.0   998.0   992.0   992.0
1    1059.0  1067.0  1074.0  1085.0  ...   999.0   998.0   994.0   996.0
2    1053.0  1060.0  1065.0  1079.0  ...   999.0   997.0   993.0   996.0
3    1058.0  1063.0  1075.0  1083.0  ...   999.0   995.0   992.0   994.0
4    1056.0  1076.0  1091.0  1101.0  ...   999.0   994.php0   989.0   991.0
..      ...     ...     ...     ...  ...   js  ...     ...     ...     ...
196   832.0   831.0   831.0   834.0  ...  1255.0  1252.0  1266.0  1287.0
197   838.0   834.0   835.0   838.0  ...  1230.0  1227.0  1246.0  1271.0
198   844.0   836.0   836.0   840.0  ...  1204.0  1223.0  1242.0  1254.0
199   847.0   841.0   840.0   843.0  ...  1202.0  1205.0  1222.0  1246.0
200   846.0   844.0   842.0   845.0  ...  1204.0  1201.0  1213.0  1240.0

[201 rows x 301 columns]

一共有201行，301列，绘制等高线图前就可以：

xx = np.linspace(0, 300, 301)
yy = np.linspace(0, 200, 201)
X, Y = np.meshgrid(xx, yy, indexing='ij')
fig,ax=plt.subplots()
contourf=ax.contourf(X,Y,txt,c编程map=plt.get_cmap('RdYlGn_r'))
contour=ax.contour(X,Y,txt,colors="k",linewidths=.5)

另外一种比较难的方法，我使用到了插值拟合：

首先由已知数据推测出一个拟合的公式：

x=np.arange(0,201,1)#x代表行
y=np.arange(0,301,1)#y代表列
z=np.array(df)#z中保存所有已知数据点的值
#根据x,y,z求取插值拟合函数
interp = RegularGridInterpolator((x, y), z,bounds_error=False, fill_value=None)

第二步，构建网格，为后续绘制等高线图用。

xx = np.linspace(0, 200, 300)
yy = np.linspace(0, 300, 300)
X, Y = np.meshgrid(xx, yy, indexing='ij')

然后就是使用matplolib.pyplot库提供的函数绘图的过程啦

fig,ax=plt.subplots()
contourf=ax.contourf(X,Y,interp((X,Y)),cmap=plt.get_cmap('RdYlGn_r'))
contour=ax.contour(X,Y,interp((X,Y)),colors="k",linewidths=.5)

如果需要添加等高线上的标签可以：

ax.clabel(contour,fontsize=6,colors='k')

添加颜色条可以：

plt.colhttp://www.devze.comorbar(contourf)

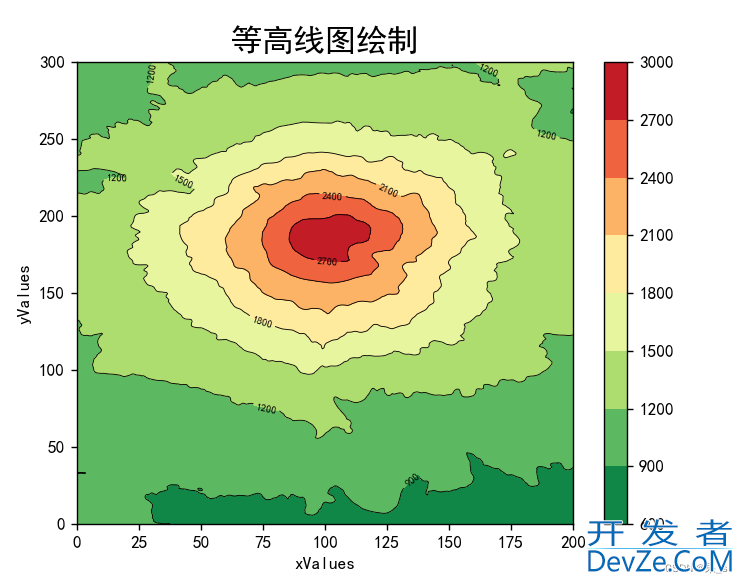

最后绘制出来就是这个样子：
