python之数字图像处理方式

目录
  • 基本概念
  • 图像增强
    • 整体代码
    • 线性变换
    • 分段线性变换
    • 对数变换
    • 幂律变换
    • 直方图
  • 图像滤波
    • 平滑图像
    • 锐化图像
  • 总结

    基本概念

    • 数字图像定义

    对于一幅图像,我们可以将其放入坐标系中,这里取图像左上定点为坐标原点,x 轴向右,和笛卡尔坐标系x轴相同;y 轴向下,和笛卡尔坐标系y轴相反。

    这样我们可将一幅图像定义为一个二维函数 f(x,y),图像中的每个像素就可以用 (x,y) 坐标表示,而在任何一对空间坐标 (x,y) 处的幅值 f 称为图像在该点的强度或灰度,当 x,y 和灰度值 f 是有限离散数值时,便称该图像为 数字图像

    :f的取值为区间[Lmin,Lmax],也将其称为图像的灰度级,实际情况下常常令该区间为[0,L-1],其中f=0时为黑色,f=1时在灰度级中为白色,所有中间值是从黑色到白色之间变化的灰度色调,而图像最高和最低灰度级之间的灰度差便为对比度

    :图像亮度、对比度、饱和度和锐化之间并不是彼此独立的,改变其中一个特征可能会同时引起图像其他特征的变化,至于变化的程度取决于图像本身的特性。

    • 亮度

    图像亮度通俗理解便是图像的明暗程度,如果灰度值在[0,255]之间,则 f 值越接近0亮度越低,f 值越接近255亮度越高。

    • 对比度

    指的是图像暗和亮的落差值,即图像最大灰度级和最小灰度级之间的差值

    • 饱和度

    饱和度指的是图像颜色种类的多少, 上面提到图像的灰度级是[Lmin,Lmax],则在Lmin、Lmax 的中间值越多,便代表图像的颜色种类多,饱和度也就更高,外观上看起来图像会更鲜艳,调整饱和度可以修正过度曝光或者未充分曝光的图片。使图像看上去更加自然

    • 锐化

    图像锐化是补偿图像的轮廓,增强图像的边缘及灰度跳变的部分,使图像变得清晰。图像锐化在实际图像处理中经常用到,因为在做图像平滑,图像滤波处理的时候经过会把丢失图像的边缘信息,通过图像锐化便能够增强突出图像的边缘、轮廓

    • 分辨率

    就是每英寸图像内有多少个像素点

    图像增强

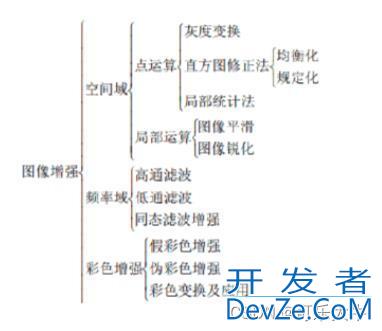

    概述:主要分为空间域增强和频率域增强,本文主要介绍空间域增强方法:也就是直接对图片像素进行处理。

    python之数字图像处理方式

    整体代码

    import math
    import cv2
    import numpy as np
    import matplotlib.pyplot as plt
    plt.rcParams['font.sans-serif'] = ['FangSong']  # 设置字体以便正确显示汉字
    plt.rcParams['axes.unicode_minus'] = False  # 正确显示连字符
    MEDTH_ID=8
    # 计算图片清晰度
    def getImageVar(img):
        img2gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)  # 转化成灰度图
        # 对图片用 3x3 拉普拉斯算子做卷积得到边缘  计算出方差,并最后返回。
        # 函数求完导数后会有负值,还有会大于255的值。而原图像是uint8,即8位无符号数,所以建立的图像位数不够,会有截断。因此要使用64位有符号的数据类型,即 cv2.CV_64F。
        # 再用var函数求方差
        imageVar = cv2.Laplacian(img2gray, cv2.CV_64F).var()
        return imageVar
    # 转接器
    def handle(idx, img):
        if idx == 1: return handle_specific(img, linear) # 线性变化
        if idx == 2: return handle_specific(img, linear_up) # 分段线性变化
        if idx == 3: return handle_specific(img, Logarithmic) # 对数变换
        if idx == 4: return handle_specific(img, power) # 幂指变换
        if idx == 5: return handle_specific(img, cv2.equalizeHist)  # 直方图均衡化
        if idx == 6: return handle_specific(img, auto_equalizeHist)  # 自适应直方图均衡化
        if idx == 7: return handle_specific(img, laplacian)  # laplacian算子图像锐化
        if idx == 8: return handle_specific(img, non_sharpening)  # 非锐化掩蔽
    # 处理函数
    def handle_specific(img, func):
        img_list = [func(i) for i in cv2.split(img)]
        result = cv2.merge((img_list[0], img_list[1], img_list[2]))
        return result
    # 线性变化
    def linear(img):
        a, b = 1.5, 0
        for i in range(img.shape[0]):
            for j in range(img.shape[1]):
                if img[i][j] * a + b > 255:
                    img[i][j] = 255
                else:
                    img[i][j] = img[i][j] * a + b
        return img
    # 分段线性变换-线性对比度拉伸,增强感兴趣区域
    def linear_up(img):
        # 灰度值的最大最小值
        r_javascriptmin, r_max = 255, 0
        for i 编程in range(img.shape[0]):
            for j in range(img.shape[1]):
                if img[i, j] > r_max:
                    r_max = img[i, j]
                if img[i, j] < r_min:
                    r_min = img[i, j]
        r1, s1 = r_min, 0
        r2, s2php = r_max, 255
        k = (s2 - s1) / (r2 - r1)
        for i in range(img.shape[0]):
            for j in range(img.shape[1]):
                if r1 <= img[i, j] <= r2:
                    img[i, j] = k * (img[i, j] - r1)
        return img
    # 对数变换
    def Logarithmic(img):
        forxPTPG i in range(img.shape[0]):
            for j in range(img.shape[1]):
                img[i][j] = math.log(1+img[i][j])
        cv2.normalize(img, img, 0, 255, cv2.NORM_MINMAX)
        img = cv2.convertScaleAbs(img)
        return img
    # 对数变换
    def power(img):
        for i in range(img.shape[0]):
            for j in range(img.shape[1]):
                img[i][j] = math.pow(img[i][j],1.2)
        cv2.normalize(img, img, 0, 255, cv2.NORM_MINMAX)
        img = cv2.convertScaleAbs(img)
        return img
    # 自适应的直方图均衡化-非线性的对比度拉伸,增强感兴趣区域
    def auto_equalizeHist(img):
        clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8, 8))
        img = clahe.apply(img)
        return img
    def laplacian(img):
        kernel = np.array([[0, 1, 0], [1, -4, 1], [0, 1, 0]])  # laplacian卷积核的一个模板
        lapkernel_img = cv2.filter2D(img, -1, kernel) # 做卷积
        img = img - lapkernel_img
        r开发者_JAVA开发eturn img
    def non_sharpening(img):
        blur_img = cv2.blur(img, (5, 5))
        mask_img = img - blur_img
        img = img + mask_img
        return img
    img = cv2.imread(filename='img/CB.61.20211203152034_crop_0.jpg', flags=1)
    result = handle(MEDTH_ID, img)
    print('原图的清晰度:', getImageVar(img))
    priwww.devze.comnt('处理之后的清晰度', getImageVar(result))
    fig, axes = plt.subplots(nrows=1, ncols=2, figsize=(10, 8), dpi=100)
    axes[0].imshow(img)
    axes[0].set_title("原图")
    axes[1].imshow(result)
    axes[1].set_title("处理之后的图片")
    plt.show()

    线性变换

    • 用处

    线性变换主要可以对图像的对比度和亮度进行调整(但是比较暴力),线性变换公式如下: f ( x , y ) = f ( x , y ) ∗ a + b f(x,y)=f(x,y)*a+b f(x,y)=f(x,y)∗a+b,参数 a 影响图像的对比度,参数 b 影响图像的亮度,具体分为可分为以下几种情况:

    • a>1:增强图像的对比度,图像看起来更加清晰
    • a<1: 减小了图像的对比度, 图像看起来变暗,
    • b>0:增加图像的亮度,图像变亮,
    • b<0:减少图像的亮度,图像变暗
    • a=-1 and b=255:图像翻转

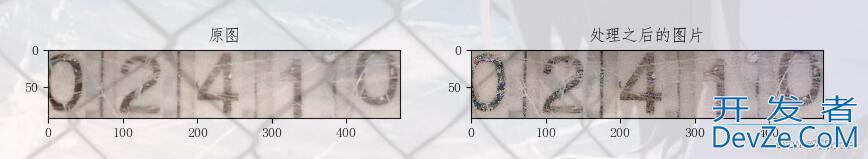

    a=1.5,b=0的结果:

    python之数字图像处理方式

    分段线性变换

    • 对比度拉伸

    将原图的灰度范围限制为自定义范围,增强感兴趣区域。如将原来的 [ l m i n , l m a x ] [l_{min},l_{max}] [lmin​,lmax​]拉到 [ 0 , 255 ] [0,255] [0,255]

    • 阈值处理

    得到二值图,按照门限将灰度值变为0或者255

    • 灰度级分层

    为了在数字图像中突出我们感兴趣的灰度级区域 [A,B],在实际情况下可以有两种处理方式。

    突出灰度范围在 [A,B] 的区域,将其他区域灰度级降低到一个更低的级别突出灰度范围在 [A,B] 的区域,其他区域保持原灰度级不变

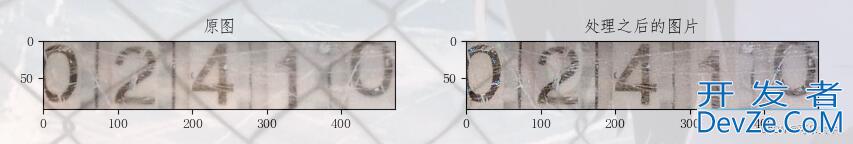

    对比度拉伸结果:

    python之数字图像处理方式

    对数变换

    • 用处

    对数变换将图像的低灰度值部分扩展,将其高灰度值部分压缩,以达到强调图像低灰度部分的目的;同时可以很好的压缩像素值变化较大的图像的动态范围,目的是突出我们需要的细节。

    反对数变换则与对数函数不同的是,强调的是图像的高灰度部分。

    结果:

    python之数字图像处理方式

    幂律变换

    • 用处

    幂律变换主要用于图像的校正,对漂白的图片或者是过黑的图片进行修正,根据 φ 的大小,主要可分为一下两种情况:

    • φ > 1: 处理漂白的图片,进行灰度级压缩
    • φ < 1: 处理过黑的图片,对比度增强,使得细节看的更加清楚

    python之数字图像处理方式

    直方图

    • 用处

    对比度较低的图像适合使用直方图均衡化方法来增强图像细节

    直方图均衡化结果:

    python之数字图像处理方式

    自适应直方图均衡化结果:

    python之数字图像处理方式

    图像滤波

    平滑图像

    通过模糊图像达到图像降噪的目的,但同时存在一个问题就是会使得图像的边缘被淡化。

    锐化图像

    主要目的是突出灰度的过渡部分,即突出图像的边缘(锐化空间滤波)

    图像锐化滤波中图像平滑是一个积分的过程,图像锐化便是通过图像微分增强边缘和其他突变,削弱灰度变换缓慢的区域。

    • laplacian算子

    其强调的是图像中灰度的变换,忽视图像灰度变换缓慢的区域。

    因此我们通过laplacian算子得出的是图像更多的是边缘线,因此,我们可以将原图和拉普拉斯图像叠加在一起,可以复原背景特性并且保持拉普拉斯锐化处理的效果。

    • 用处

    可以增强局部的图像对比度

    结果:

    python之数字图像处理方式

    • 非锐化掩蔽

    非锐化掩蔽的思路便是应原图像减去平滑的图像,这样便得到强调边缘的图像,然后再和原图像相加,便达到强调图像边缘的效果,具体步骤如下:

    • 模糊原图像
    • 从原图像减去模糊图像(产生的差值图像称为模板)
    • 将模板和原图像相加

    结果:

    python之数字图像处理方式

    总结

    以上为个人经验,希望能给大家一个参考,也希望大家多多支持我们。
