OpenCV图像识别之姿态估计Pose Estimation学习

目录

• 目标
• 基础
• 绘制立方体

目标

在本章中，将学习

• 利用calib3d模块在图像中创建一些3D效果

基础

在上一节相机校准中，了解了相机矩阵、失真系数等。给定图案图像，可以利用以上信息来计算其姿势或物体在空间中的位置，例如其旋转方式， 对于平面物体，可以假设Z=0Z = 0Z=0，问题就变成了如何将相机放置在空间中以查看图案图像。 因此，如果知道对象在空间中的位置，可以在其中绘制一些2D图来模拟3D效果。

问题是，想在棋盘的第一个角上绘制3D坐标轴(X,Y,Z)。 X轴为蓝色，Y轴为绿色，Z轴为红色。 因此，实际上Z轴应该感觉像它垂直于棋盘平面。

首先，从先前的校准结果中加载相机矩阵和失真系数。

import cv2
import pickle
import glob
import numpy as np
# load previously save data
with open(r"cam_calib.p", "rb") as f:
    data = pickle.load(f)
    mtx = data['cam_matrix']
    dist = data['dist_coeffs']

现在创建一个绘制绘制，该函数将棋盘上的角（使用cv2.findChessboardCorners()获得） 和轴点绘制为3D。

def draw(img, corners, imgpts):
    corner = tuple(corners[0].ravel())
    img = cv2.line(img, corner, tuple(imgpts[0].ravel()), (255, 0, 0), 5)
    img = cv2.line(img, corner, tuple(imgpts[1].ravel()), (0, 255, 0), 5)
    img = cv2.line(img, corner, tuple(imgpts[2].ravel()), (0, 0js, 255), 5)
    return img

然后，与前面的情况一样，创建终止条件，对象点（棋盘上角的3D点）和轴点。 轴点是3D空间中用于绘制轴开发者_C教程的点。 绘制长度为3的轴（单位将根据基于该尺寸校准的棋子方形寸）。因此X轴从(0,0,0)绘制为(3,0,0)，Y轴也同样如此。 对于Z轴，从(0,0,0)绘制为(0,0,-3)。 负号表示它朝向相机绘制。

criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001)
objp = np.zeros((6*7, 3), np.float32)
objp[:,:2] = np.mgrid[0:7,0:6].T.reshape(-1,2)
axis = np.float32([[3,0,0], [0,3,0], [0,0,-3]]).reshape(-1,3)

现在，加载每个图像，搜索7x6的网格图像。如果找到，将使用子角像素对其进行优化。然后使用函数c编程客栈v2.solvePnPRansac()计算旋转和平移。一旦有了这些变换矩阵，就可以使

用它们将轴点投影到图像平面上。简而言之，在图像平面上找到与3D空间中(3,0,0),(0,3,0),

(0,0,3)中的每一个相对应的点。一旦获得它们，就可以使用draw()函数从第一个角到这些点中的每个点绘制线条。

for fname in glob.glob('right*.jpg'):
    img = cv2.imread(fname)
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
    ret, corners = cv2.findChessboardCorners(gray, (7, 6),None)
    if ret == True:
        corners2 = cv2.cornerSubPix(gray,corners,(11, 11), (-1, -1), criteria)
        # Find the rotation and translation vectors.
        ret,rvecs, tvecs =编程 cv2.solvePnP(objp, corners2, mtx, dist)
        # project 3D points to image plane
        imgpts, jac = cv2.projectPoints(axis, rvecs, tvecs, mtx, dist)
        img = draw(img,corners2,imgpts)
        cv2.imshow('img',img)
        k = cv2.waitKey(0) & 0xFF
        if k == ord('s'):
            cv2.imwrite(fname[:6]+'.png', img)
cv2.destroyAllWindows()

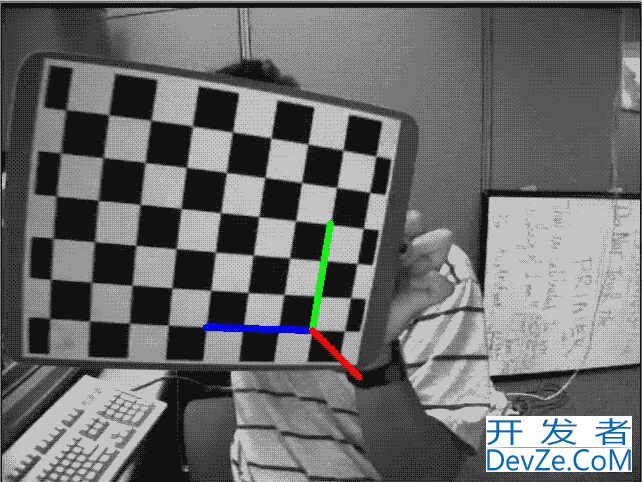

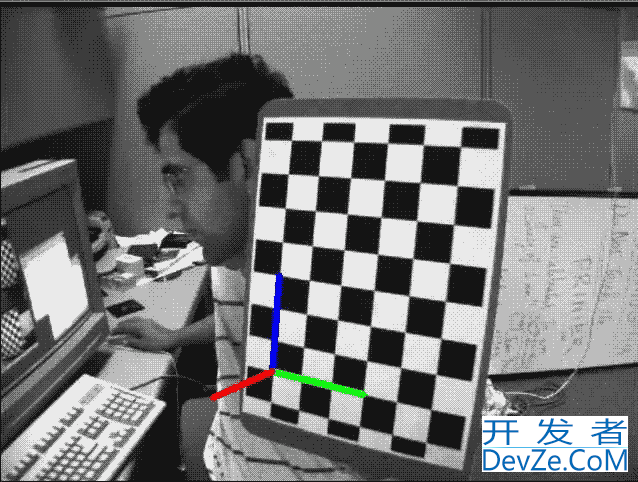

每个轴长3个单位。

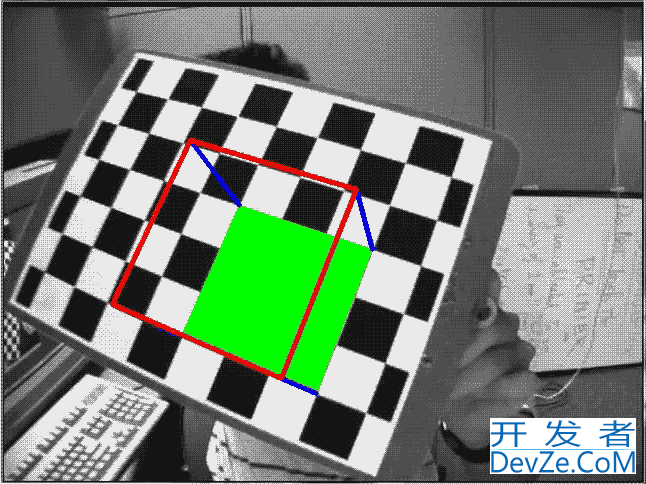

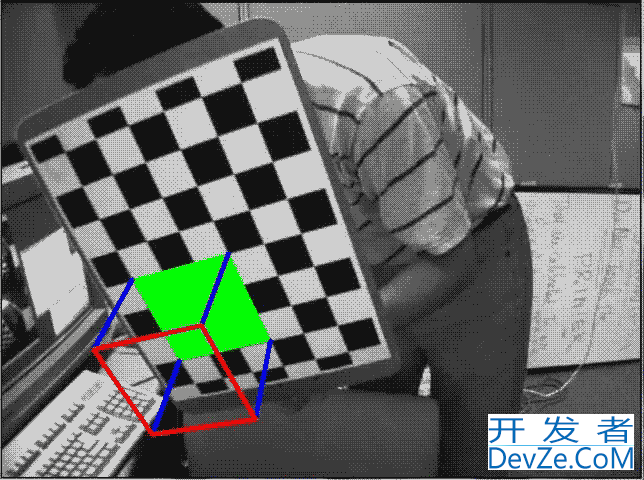

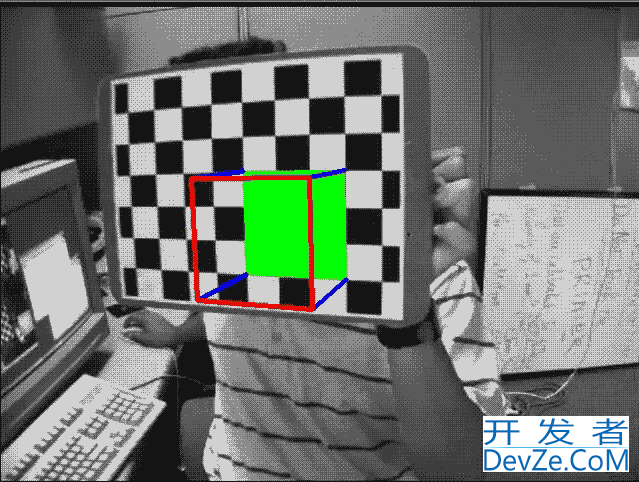

绘制立方体

如果要绘制立方体，修改draw()函数和轴点。 修改后的draw()函数:

def draw(img, corners, imgpts):
    imgpts = np.int32(imgpts).reshape(-1,2)
    # draw ground floor in green
    img = cv2.drawContours(img, [imgpts[:4]],-1,(0,255,0),-3)
    # draw pillars in blue color
    for i, j in zip(range(4),range(4,8)):
  javascript      img = cv2.line(img, tuple(imgpts[i]), tuple(imgpts[j]),(255),3)
    # draw top layer in red color
    img = cv2.drawContours(img, [imgpts[4:]],-1,(0,0,255),3)
    return img

修改的轴点。它们http://www.devze.com是3D空间中多维数据集的8个角：

axis = np.float32([[0,0,0], [0,3,0], [3,3,0], [3,0,0],
                   [0,0,-3],[0,3,-3],[3,3,-3],[3,0,-3] ])

如果对图形，增强现实等感兴趣，则可以使用OpenGL渲染更复杂的图形（感谢毛星云大佬）。

附加资源

• docs.opencv.org/4.1.2/d7/d5…
