GoJs连线绘图模板Link使用示例详解

目录

• 前言
• go.link的简单使用
• go.Link的属性配置
• routing属性
• curve属性
• corner、toEndSegmentLength、fromEndSegmentLength、fromShortLength、toShortLength属性
• selectable、fromSpot、toSpot属性
• 总结

前言

可视化图形中除了携带很多信息的节点(node)之外，还需要知道他们之间的关系，而链接他们之间的连线在gojs中是使用androidgo.link进行绘制。在渲染的时候我们根据数据的from和to会默认渲染 连线,而如果需要自定义连线的样式和线上的文字描述，就需要进行自定义了。可以直接对go.js的实例linkTemplate进行配置。

go.link的简单使用

//data
nodes: [
      {
        key: "1",
        text: "三国人物志",
      },
      {
        key: "1-1",
        text: "曹丕",
      },
      {
        k编程客栈ey: "1-2",
        text: "刘备",
      },
      {
        key: "1-3",
        text: "孙权",
      },
    ],
    links: [
      {
        from: "1",
        to: "1-1",
      },
      {
        from: "1",
        to: "1-2",
      },
      {
        from: "1",
        to: "1-3",
      },
    ],
    //methods
    this.myDiagram = $$(go.Diagram, "myDiagramDiv", {layout: $$(go.TreeLayout)});
    this.myDiagram.nodeTemplate = $$(
      go.Node,
      "Horizontal",
      $$(go.Textblock,{background:"#67B73C"},new go.Binding("text", "text")),
    );
    this.myDiagram.linkTemplate = $$(
        go.Link,$$(go.Shape,{stroke: "#00FFCC"})
    );
    this.myDiagram.model = new go.GraphLinksModel(this.nodes, this.links);

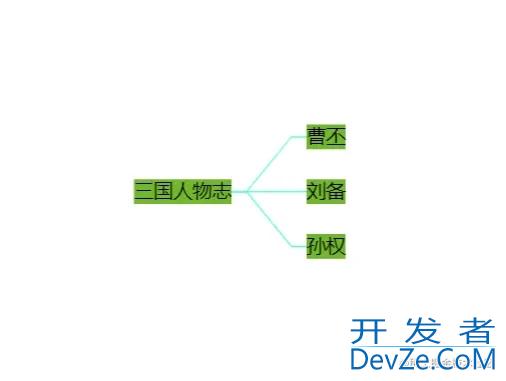

这样就可以对连线的颜色进行了一个简单的修改

go.Link的属性配置

{
    routing: go.Link.Orthogonal, // 设置连线和节点不重叠
    curve: go.Link.JumpGap, // 设置交叉线的交叉部分的处理方式
    corner: 3, // 连线拐角处的弧度
    toEndSegmentLength: 30, //设置连线拐点到目标节点的距离
    fromEndSegmentLength: 30, //设置起始点到连线拐开发者_JAVA教程点的距离
    fromShortLength:3, //设置连线的起始点到起始端口的距离
    toShortLength:3, //设置连线的结尾处到目标节点端口的距离
    selectable: false, //设置连线是否可以选择
    fromSpot: go.Spot.LeftRightSides, //设置连线出发点的端口
    toSpot: go.Spot.LeftRightSides, //设置连线终点的端口
},

routing属性

routing属性是设置连线过程中是否避开路径上的节点,示例中分别采用三种属性配置进行显示

//data
nodes: [
  {
    key: "1",
    text: "三国人物志",
  },
  {
    key: "1-1",
    text: "曹丕",
  },
  {
    key: "1-1-1",
    text: "曹叡",
  },
  {
    key: "1-2",
    text: "刘备",
  },
  {
    key: "1-2-1",
    tejsxt: "刘禅",
  },
  {
    key: "1-3",
    text: "孙权",
  },
  {
    key: "1-3-1",
  HZgwpXN  text: "孙亮",
  },
],
links: [
  {
    from: "1",
    to: "1-1",
    routing: go.Link.AvoidsNodes,
    text:'AvoidsNodes'
  },
  www.devze.com{
    from: "1",
    to: "1-1-1",
    routing: go.Link.AvoidsNodes,
    text:'AvoidsNodes'
  },
  {
    from: "1-1",
    to: "1-1-1",
    routing: go.Link.AvoidsNodes,
    text:'AvoidsNodes'
  },
  {
    from: "1",
    to: "1-2",
    routing: go.Link.Orthogonal,
    text:'Orthogonal'
  },
  {
    from: "1",
    to: "1-2-1",
    routing: go.Link.Orthogonal,
    text:'Orthogonal'
  },
  {
    from: "1-2",
    to: "1-2-1",
    routing: go.Link.Orthogonal,
    text:'Orthogonal'
  },
  {
    from: "1",
    to: "1-3",
    routing: go.Link.Normal,
    text:'Normal'
  },
  {
    from: "1",
    to: "1-3-1",
    routing: go.Link.Normal,
    text:'Normal'
  },
  {
    from: "1-3",
    to: "1-3-1",
    routing: go.Link.Normal,
    text:'Normal'
  },
],

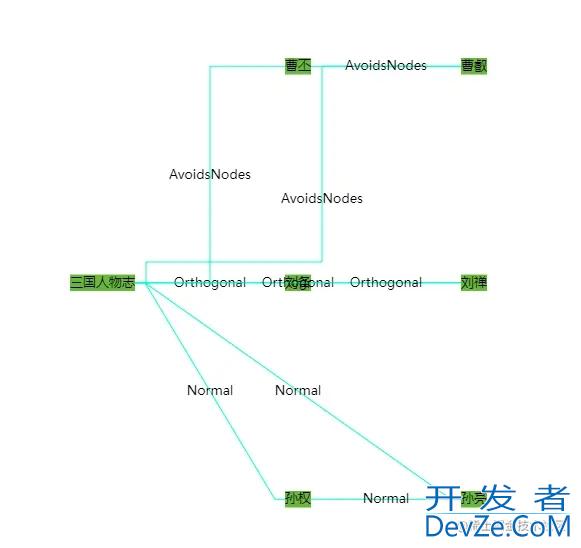

可以看出设置routing属性为go.Link.Normal则是正常避开。go.Link.Orthogonal则是穿过节点。go.Link.AvoidsNodes也是会避开穿过节点，但是其显示和go.Link.Normal显示不同。go.Link.AvoidsNodes的计算算法更为复杂，其可以穿过很多节点的的复杂布局判断，但是特别消耗性能，如果是老旧设备可以不考虑这种属性配置。

curve属性

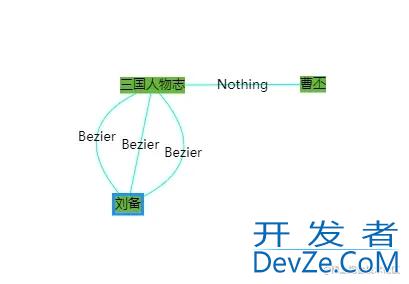

curve属性是交叉线时的数据显示情况，其属性有四个值分别是go.Link.Nothing、 go.Link.Bezier、 go.Link.JumpGap 或 go.Link.JumpOver，数据和上方类似，更改属性后go.Link.Nothing、go.Link.Bezier显示内容分别如下

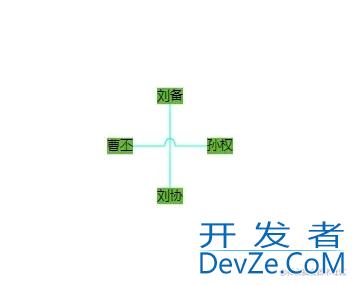

go.Link.JumpGap显示是这样的

go.Link.JumpOver显示是这样的

corner、toEndSegmentLength、fromEndSegmentLength、fromShortLength、toShortLength属性

corner属性为拐角处的圆角，toEndSegmentLength则是设置连线拐点到目标节点的距离，fromEndSegmentLength是设置起始点到连线拐点的距离，fromShortLength是设置连线的起始点到起始端口的距离，toShortLength是设置连线的结尾处到目标节点端口的距离。

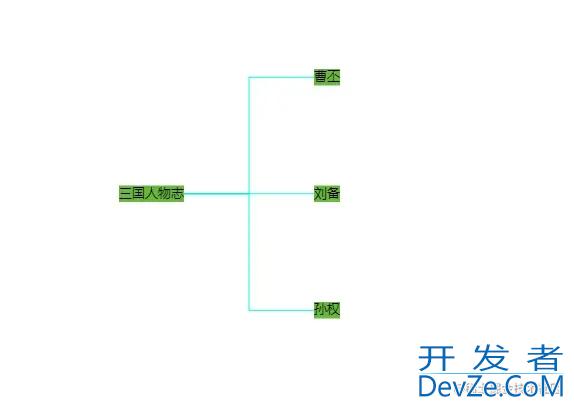

未设置属性之前的图形如下

设置属性如下

{
    corner: 10,
    toEndSegmentLength: 100,
    fromEndSegmentLength: 100,
    fromShortLength:5,
    toShortLength:5
}

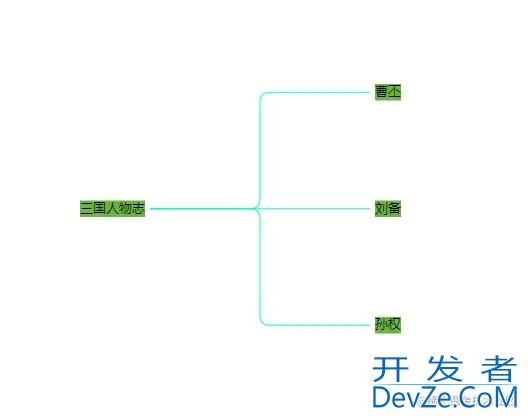

其显示内容如下

对比可以看出对应的设置的属性的作用

selectable、fromSpot、toSpot属性

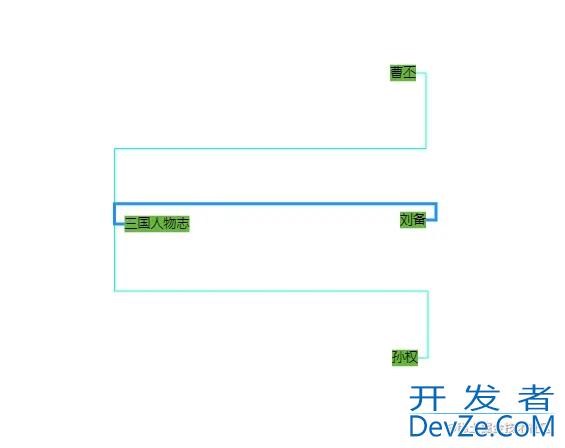

selectable属性是设置是否可以选择连线是否可以选择。其选中效果为中间那条线的效果，如果设置为false。则不能选择，也就不能通过选中获取到link的数据。fromSpot属性则是设置其实节点的端口，下面例子中则是选择为左边，以方便对默认做一个区分。toSpot属性则是目标节点的连线端口，为了区分设置为右侧。

{
  routing: go.Link.Orthogonal,
  fromSpot: go.Spot.Left,
  toSpot: go.Spot.Right
}

总结

go.link的配置主要是为了丰富图形中节点之间的关系的显示，以及复杂关系中交叉的样式，使图形中节点之间的关系更加明朗。

以上就是GoJs连线绘图模板Link使用示例详解的详细内容，更多关于GoJs连线绘图模板Link的资料请关注我们其它相关文章！
