GoJs节点绘图模板--Node

目录

• 前言
• go.Node的使用
• 结合前面的绘图模板
• 对go.Node使用进行一些个性化定制拓展
• 小提示
• go.Node的端口(Port)配置
• 结语

前言

介绍了很多的节点内的绘图模板，包括go.Textblock（文字）、go.Shape（几何图形）、go.Picture（图片）。还有这些元素的包裹面板go.Panel。现在我们来介绍一下整个节点的绘图模板go.Node的一些特性。

go.Node的使用

结合前面的绘图模板

在使用go.Node的时候，我们需要用到实例上的配置项nodeTemplate来进行对应的配置，因为go.Node是继承了go.Panel类。所以上节中说的go.Panel中的类型在go.Node中也可以选择使用。

import caopi from "../../assets/caopi.jpeg"
import liubei from "../../assets/liubei.jpg"
import sunquan from "../../assets/sunquan.jpeg"
//data
nodes: [
{
  key: "1",
  text: "三国人物志",
  desc:"滚滚长江东逝水,浪花淘尽英雄"
},
{
  key: "1-1",
  text: 编程客栈"曹魏",
  desc:"android三国时期割据政权之一，后世史家多称曹魏"
},
{
  key: "1-1-1",
  text: "曹丕",
  source:caopi,
  desc:"字子桓,曹魏开国皇帝"
},
{
  key: "1-2",
  text: "蜀汉",
  desc:"三国时期割据政权之一，后世史家多称蜀汉"
},
{
  key: "1-2-1",
  text: "刘备",
  source:liubei,
  desc:"字玄德,三国时期蜀汉开国皇帝"
},
{
  key: "1-3",
  text: "孙吴",
  desc:"三国时期割据政权之一，后世史家多称孙吴"
},
{
  key: "1-3-1",
  text: "孙权",
  source:sunquan,
  desc:"字仲谋,三国时期孙吴开国皇帝"
},
],
links: [
{
  from: "1",
  to: "1-1",
},
{
  from: "1-1",
  to: "1-1-1",
},
{
  from: "1",
  to: "1-2",
},
{
  from: "1-2",
  to: "1-2-1",
},
{
  from: "1-3",
  to: "1-3-1",
},
{
  from: "1",
  to: "1-3",
},
],
//methods
this.myDiagram.nodeTemplate = $$javascript(
    go.Node,
    "Horizontal",
    $$(go.Panel,"Auto",
        $$(go.Shape,"RoundedRectangle",
        {
          desiredSize: new go.Size(120, 80),//设置图形的尺寸
          strokeWidth: 1,//设置边框的宽度
          parameter1: 3,//设置图形的圆角
          fill:null,//设置内部填充的颜色
          stroke:"#67B73C"//设置边框的颜色
        },
      ),
      $$(go.Panel,"Table",{desiredSize: new go.Size(120, 80)},
            $$(go.TextBlock,{row:0,column: 0,alignment: go.Spot.Top,margin:5,font: "bold 14px sans-serif ",stroke:"#FF0000"},new go.Binding("text")),
            $$(go.TextBlock,{row:1,column: 0,alignment: go.Spot.Left,desiredSize: new go.Size(70, 50),stroke:"#FF9900"},new go.Binding("text","desc")),
            $$(go.Picture,{ row:0,column: 1,rowSpan:2,desiredSize: new go.Size(50, 50) },new go.Binding("source")),
        )
    ),
  );

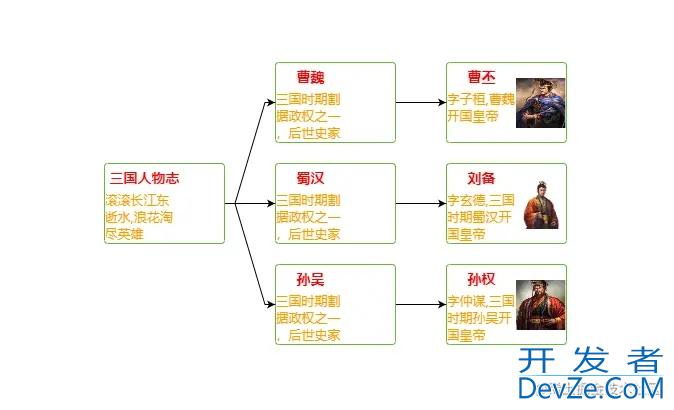

对节点内部进行简单的元素添加之后，就可以看到上图中显示的这样，有一个title显示在上面，在下面对内容进行一个描述，而右侧则是添加了对节点内容表现的图片，这里放图片一般都是一个简单的缩略图，如果需求中需要看对应的大图的话，也可以通过图片的点击事件结合模态框进行显示。节点内部的显示内容也可以根据需求进行个性化的搭配和布局。

对go.Node使用进行一些个性化定制拓展

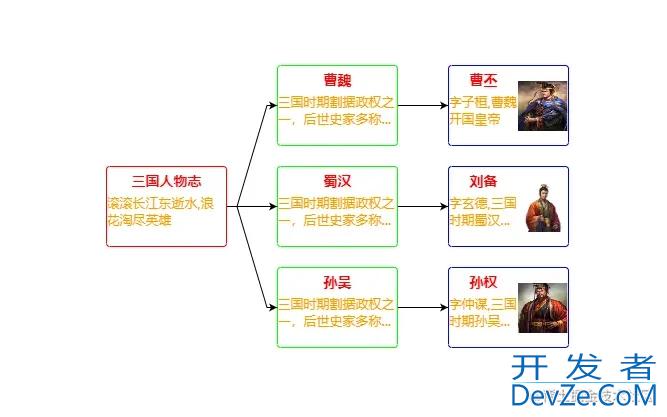

根据上面图形的显示，只有第三级的具体任务才有图片，但是前面两个节点还是对图片的位置进行了留白，或者说需求希望不同的层级显示不同的节点边框颜色。这个时候我们还可以根据属性设置回调函数，这样更加方便我们根据不同的要求显示不同的节点，而不是把所有的节点都显示成一种样式。我们可以稍作调整，通过new go.Binding()来进行属性配置

$$(go.Shape,"RoundedRectangle",
    {
      desiredSize: new go.Size(120, 80),//设置图形的尺寸
      strokeWidth: 1,//设置边框的宽度
      parameter1: 3,//设置图形的圆角
      fill:null,//设置内部填充的颜色
      stroke:"#67B73C"//设置边框的颜色
    },
    new go.Binding("stroke", "key", this.strokeSetting)//新增部分
  ),
  $$(go.Panel,"Table",{desiredSize: new go.Size(120, 80)},
        $$(go.TextBlock,{row:0,column: 0,alignment: go.Spot.Top,margin:5,font: "bold 14pxandroid sans-serif ",stroke:"#FF0000"},new go.Binding("text")),
        $$(go.TextBlock,{row:1,column: 0,alignment: go.Spot.Left,stroke:"#FF9900",overflow: go.TextBlock.OverflowEllipsis,maxLines: 2,},new go.Binding("text","desc"),new go.Binding("desiredSize", "key", this.descDesiredSize)//新增部分),
        $$(go.Picture,{ row:0,column: 1,rowSpan:2,desiredSize: new go.Size(50, 50) },new go.Binding("source"),new go.Binding("visible", "key", this.pictureVisible)//新增部分),
    )
)
//回调函数部分
strokeSetting(key,e){
    let nodeData = e.part.data;开发者_开发培训
    console.log(key,e,nodeData);
    let nodeLevel = key.split('-').length -1
    if(nodeLevel===0){
        return "#FF0000"
    }else if(nodeLevel===1){
        return "#00FF00"
    }else{
        return "#0000FF"
    }
},
descDesiredSize(key,e){
    let nodeData = e.part.data;
     return nodeData.source?new go.Size(70, 50):new go.Size(120, 50);
},
pictureVisible(key,e){
    let nodeData = e.part.data;
    return nodeData.source?true:false;
},

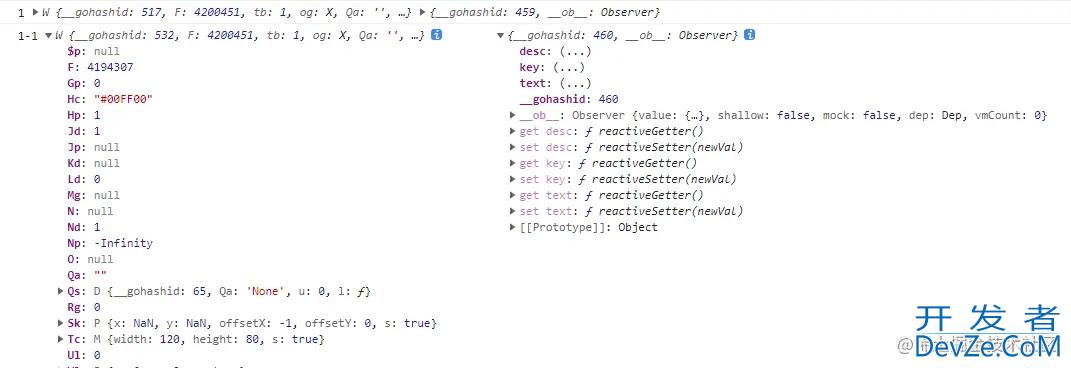

其打印内容如下

通过new go.Binding()进行配置的时候，一共有三个参数。其中第一个参数是需要配置的属性名称，第二个则是传递的node内的参数的值(如上面例子中的key,1、1-1等)，第三个参数则是回调函数的函数名。而回调函数有两个参数，第一个参数是传过来的node内的参数的值(如上面例子中的key,1、1-1等)。第二个参数e则是gojs的渲染对象，可以根据e.part.data可以获取到节点的所有数据，方便在配置不同的属性值的时候进行分别判断。

小提示

new go.Binding()在进行配置的时候，其第二个参数必须为节点内都存在该字段，如果某些节点没有该字段，其visible属性会默认返回为true(也就是显示)，会造成需求和显示内容不同的情况，一定需要注意.

go.Node的端口(Port)配置

节点的端口默认是一个，但是可以经过配置显示很多个。而默认的端口位置也会居中。因此，对上面的内容进行稍www.devze.com加改造，把节点的Auto属性修改为Vertical。然后分别在go.Node和go.Shape上设置端口进行一下对比。

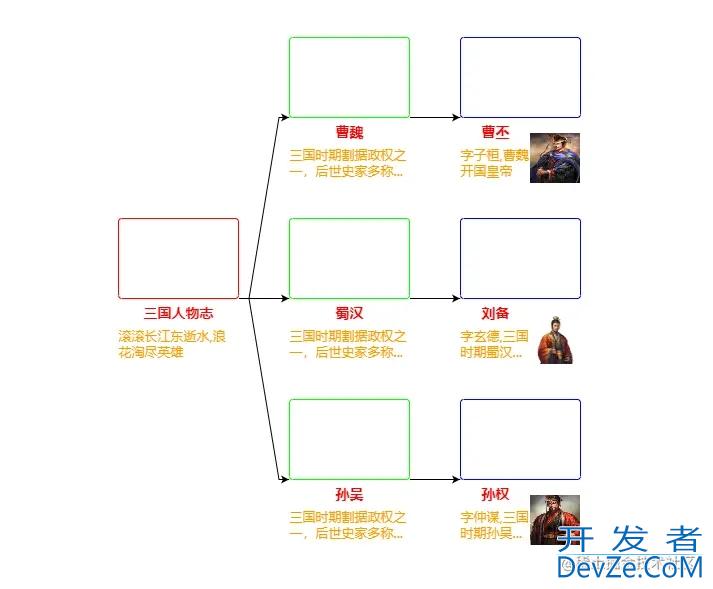

第一种方式(对go.Node设置端口)

$$(go.Node,"Vertical",
        $$(go.Shape,"RoundedRectangle",
        { fromSpot: go.Spot.Right, toSpot: go.Spot.Left },
        {
          desiredSize: new go.Size(120, 80),//设置图形的尺寸
          strokeWidth: 1,//设置边框的宽度
          parameter1: 3,//设置图形的圆角
          fill:null,//设置内部填充的颜色
          stroke:"#67B73C",//设置边框的颜色
        },
        new go.Binding("stroke", "key", this.strokeSetting)
      ),
      $$(go.Panel,"Table",{desiredSize: new go.Size(120, 80)},
            $$(go.TextBlock,{row:0,column: 0,alignment: go.Spot.Top,margin:5,font: "bold 14px sans-serif ",stroke:"#FF0000"},new go.Binding("text")),
            $$(go.TextBlock,{row:1,column: 0,alignment: go.Spot.Left,stroke:"#FF9900",overflow: go.TextBlock.OverflowEllipsis,maxLines: 2,},new go.Binding("text","desc"),new go.Binding("desiredSize", "key", this.descDesiredSize)),
            $$(go.Picture,{ row:0,column: 1,rowSpan:2,desiredSize: new go.Size(50, 50) },new go.Binding("source"),new go.Binding("visible", "key", this.pictureVisible)),
        )
  );

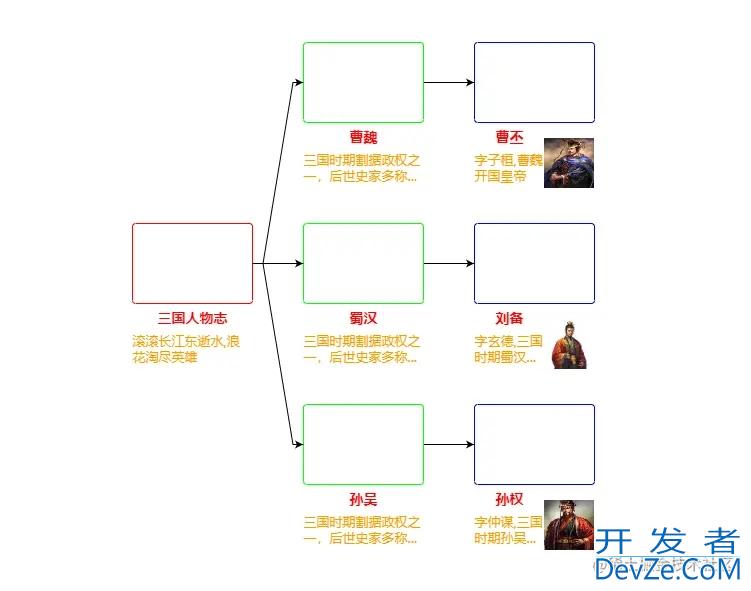

第二种方式，在go.Shpe上设置端口在普通的绘图模板中添加端口的时候,一定要添加portId

$$(go.Node,"Vertical",
        $$(go.Shape,"RoundedRectangle",
        {
          desiredSize: new go.Size(120, 80),//设置图形的尺寸
          strokeWidth: 1,//设置边框的宽度
          parameter1: 3,//设置图形的圆角
          fill:null,//设置内部填充的颜色
          stroke:"#67B73C",//设置边框的颜色
          portId: "",
          fromSpot: go.Spot.Right,
          toSpot: go.Spot.Left
        },
        new go.Binding("stroke", "key", this.strokeSetting)
      ),
      $$(go.Panel,"Table",{desiredSize: new go.Size(120, 80)},
            $$(go.TextBlock,{row:0,column: 0,alignment: go.Spot.Top,margin:5,font: "bold 14px sans-serif ",stroke:"#FF0000"},new go.Binding("text")),
            $$(go.TextBlock,{row:1,column: 0,alignment: go.Spot.Left,stroke:"#FF9900",overflow: go.TextBlock.OverflowEllipsis,maxLines: 2,},new go.Binding("text","desc"),new go.Binding("desiredSize", "key", this.descDesiredSize)),
            $$(go.Picture,{ row:0,column: 1,rowSpan:2,desiredSize: new go.Size(50, 50) },new go.Binding("source"),new go.Binding("visible", "key", this.pictureVisible)),
        )
  );

其端点片在go.shape的中心位置.根据需求，方便调整。

结语

可视化图形主要是由节点和节点之间的关系连线组成，节点内主要是显示的关系角色、部门等主角对象，内部必然有很多的信息。可以根据自己的需求，进行定制化的显示。
