GoJs图形绘图模板Shape示例详解

目录

• 前言
• Shape的使用
• width和height属性
• fill属性
• stroke、strokeWidth、strokeDashArray属性
• geometry属性
• angle、scale属性
• strokeCap strokeJoin属性
• 拓展
• 结语

前言

在可视化图形的展示过程中，节点内部往往不只是有文字描述，这样看起来很往往比较枯燥。在这个时候我们就可以在图形的节点内部加入一些几何图形。然后实现图形和文字的结合使用的话，不仅可以让节点内的内容更加形象，而且还可以通过图形标记对不同类型的节点进行一个标记。以达到对节点的一个分类，让用户在使用的时候能够更快的获取到图中的信息。

Shape的使用

go.Shape其实是gojs内部封装的一种绘图模板,和上文的go.Textblock类似。

this.myDiagram.nodeTemplate = $$(
    go.Node,
    "Horizontal",
    $$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5, fill: "#67B73c",stroke:"#FF9900" }),
    $$(go.Shape, 'Square', { width: 50, height: 40, margin: 5, fill: "#67B73c",stroke:"#FF9900" }),
    $$(go.Shape, 'Ellipse', { width: 50, height: 40, margin: 5, fill: "#67B73c",stroke:"#FF9900" }),
    $$(go.Shape, 'Circle', { width: 50, height: 40, margin: 5, fill: "#67B73c",stroke:"#FF9900" }),
    $$(go.Shape, 'TriangleDown', { width: 50, height: 40, margin: 5, fill: "#67B73c",stroke:"#FF9900" }),
    $$(go.Shape, 'Diamond', { width: 50, height: 40, margin: 5, fill: "#67B73c",stroke:"#FF9900" }),
    $$(go.Shap编程客栈e, 'PlusLine', { width: 50, height: 40, margin: 5, fill: "#67B73c",stroke:"#FF9900" }),
    $$(go.Shape, 'MinusLine', { width: 50, height: 40, margin: 5, fill: "#67B73c",stroke:"#FF9900" }),
)

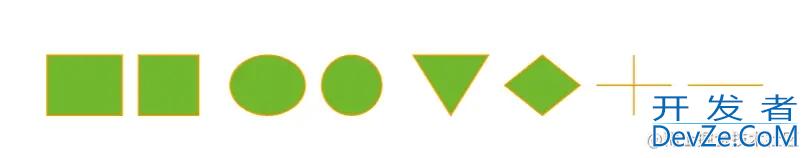

这里列举了一些常见的几个图形的显示，其显示如下

这里可以看出在指定了绘图模型为go.Shape之后，第一个参数是内置的图形的名称。第二个参数和go.TextBlock类似，里面存放的是几个图形绘图模块的配置信息，在不同的绘图模型中，很多的配置属性是一样的，并且是通用的。下面列举一下图形的一些常用的配置属性

$$(go.Shape, 'Rectangle',
    {
        width: 50,//几何图形模板的宽度
        height: 40, //几何图形模板的高度
        margin: 5, //几个图形的外边距
        fill: "#67B73c",//几何图形的内容填充颜色
        stroke:"#FF9900", //几何图形的边框颜色
        strokeWidth:3, //外面边框的宽度
        strokeDashArray: [4, 2],//图形的裁剪,可以设置数值然后做成虚线边框
        cursor: "pointer",//类似css,鼠标小手样式
        geometry:geo,//对图形进行拓展,可以是svg代码
        angle:90,//图形的旋转角度
        scale: 1,//图形的缩放比例,默认为1,原始尺寸
        strokeCap:"butt",//设置图形线尾的样式，有butt、round、square。
        strokeJoin:"miter"//设置图形拐角处样式，miter、bevel、round。
    }
),

width和height属性

其中width和height是这个几何图形模板的宽高，而不是具体几何图形的宽高，例如示例中width为50、heigth为40的正方形的话，会优先设置width和height最小的那个为边长，也就是会生成一个边长为40的正方形。

fill属性

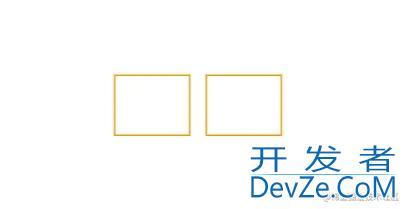

fill属性为几何图形的填充颜色，默认为黑色。如果设置fill的属性为null的时候其内部填充为透明，另外fill的另一个值为transparent也是设置内部填充透明。其设置完成之后分别显示为

$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5, fill: null,stroke:"#FF9900" }),
$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5, fill: "transparent",stroke:"#FF9900" }),

在显示内容上两者显示一样，但是如果给这个几何图形设置了点击事件之后，设置为null的图形内部空白无法触发点击事件，而设置属性为transparent的图形内部点击则可以触发点击事件。说明设置为null之后，图形内部没有绘图元素，而设置为transparent图形内部则是透明的绘图元素。

stroke、strokeWidth、strokeDashArray属性

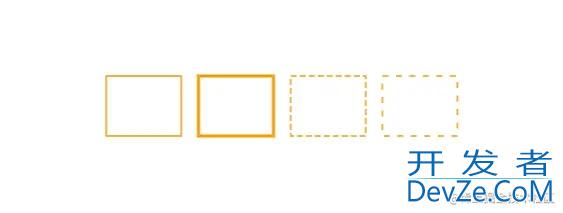

stroke、strokeWidth、strokeDashArray都是对边框操作的属性。stroke为边框的颜色，默认黑色，其设置为null和transparent的显示和触发点击事件和fill一致，strokeWidth为边框的宽度，strokeDashArray设置边框虚线的属性。该值必须是一个由正数和零组成的数组，否则为 null 表示实线。例如，数组[4,2]将创建4像素的破折号和2像素的空格。

$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5, fill: null,stroke:"#FF9900",strokeWidth:1 }),
$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5, fill: null,stroke:"#FF9900",strokeWidth:2 }),
$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5, fill: null,stroke:"#FF9900",strokeDashArray:[4,2] }),
$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5, fill: null,stroke:"#FF9900",strokeDashArray:[4,5] }),

geometry属性

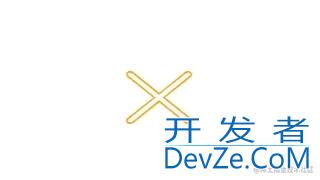

可以通过geometry对图形进行拓展，例如一段svg代码。这样在开发过程中就可以引入很多的矢量图标库来进行使用，以一个×的svg代码为例。

//data
cancal:"M284.284 256l157.858 157.858c3.619 3.62 5.858 8.62 5.858 14.142 0 11.046-8.954 20-20 20-5.523 0-10.523-2.238-14.142-5.858l-157.857-157.857-157.858 157.858c-3.618 3.613-8.614 5.848-14.132 5.848-11.046 0-20-8.954-20-20 0-5.518 2.234-10.514 5.849-14.133v0l157.857-157.858-157.857-157.857c-3.62-3.62-5.858-8.62-5.858-14.142 0-11.046 8.955-20 20-20 5.523 0 10.523 2.238 14.142 5.858l157.858 157.858 157.858-157.858c3.619-3.616 8.617-5.853 14.137-5.853 11.046 0 20 8.954 20 20 0 5.52-2.236 10.开发者_自学开发518-5.853 14.137v0z"
//methods
let geo = go.Geometry.parse(this.cancal, true);
this.myDiagram.nodeTemplate = $$(
    go.Node,
    "Horizontal",
    $$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5, fill: null,stroke:"#FF9900",geometry:geo }),
)

这样就实现了一个svg图形的引入，在项目中可以导入自己喜欢的iconfont图标库或者公司内部图标库，非常方便。

angle、scale属性

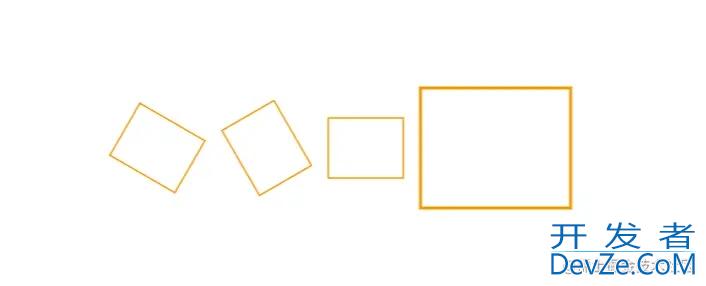

angle是图形的旋转属性，scale为图形的缩放属性.在开发过程中，很多的可视化图形为了看起比较好看，信息明朗，小对称。可能会使用到旋转和缩放的的属性。

$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5, fill: null,stroke:"#FF9900",angle:30}),
$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5, fill: null,stroke:"#FF9900",angle:60}),
$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5, fill: null,stroke:"#FF9900",scale:1}),
$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5, fill: nullpython,stroke:"#FF9900",scale:2}),

strokeCap strokeJoin属性

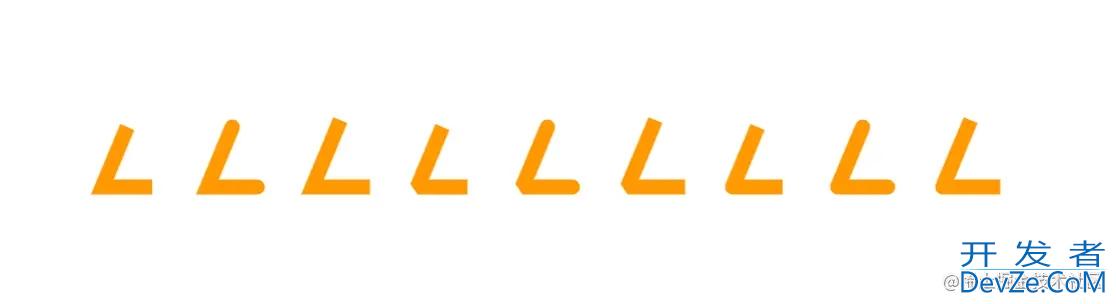

strokeCap设置的是图形边框结尾处的样式,而strokeJoin则是图形边框拐角处的样式，因为上面引入的图像是一个闭合图形，所以重新使用一个svg图形。

//data
d:"M150 0 L75 200 L225 200"
//methods
let geo = go.Geometry.parse(this.d, true);
$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5,strokeWidth:10, fill: null,stroke:"#FF9900",geometry:geo,strokeCap:"butt",strokeJoin: 'miter'}),
$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5,strokeWidth:10, fill: null,stroke:"#FF9900",geometry:geo,strokeCap:"round",strokeJoin: 'miter'}),
$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5,strokeWidth:10, fill: null,stroke:"#FF9900",geometry:geo,strokeCap:"square",strokeJoin: 'miter'}),
$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5,strokeWidth:10, fill: null,stroke:"#FF9900",geometry:geo,strokeCap:"butt",strokeJoin: 'bevel'}),
$$(go.Shape, 'Rectangle', { width: 50php, height: 40, margin: 5,strokeWidth:10, fill: null,stroke:"#FF9900",geometry:geo,strokeCap:"round",strokeJoin: 'bevel'}),
$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5,strokeWidth:10, fill: null,stroke:"#FF9900",geometry:geo,strokeCap:"square",strokeJoin: 'bevel'}),
$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5,strokeWidth:10, fill: null,stroke:"#FF9900",geometry:geo,strokeCap:"butt",strokeJoin: 'round'}),
$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5,strokeWidth:10, fill: null,stroke:"#FF9900",geometry:geo,strokeCap:"round",strokeJoin: 'round'}),
$$(go.Shape, 'Rectangle', { width: 50, height: 40, margin: 5,strokeWidth:10, fill: null,stro编程客栈ke:"#FF9900",geometry:geo,strokeCap:"square",strokeJoin: 'roun编程d'})

其属性分别可以改变图形结尾和拐角处的圆角、尖角、平角。

拓展

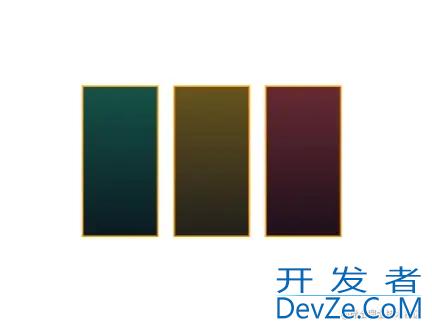

利用go.Shape和go.Brush结合使用可以构造出一个颜色渐变的图形

$$(go.Shape, 'Rectangle', { width: 50, height: 100, margin: 5, fill: $$(go.Brush, "Linear", {0.0: "#155247", 1.0: "#0B1A22"}),stroke:"#FF9900"},),
$$(go.Shape, 'Rectangle', { width: 50, height: 100, margin: 5, fill: $$(go.Brush, "Linear", {0.0: "#67541F", 1.0: "#211F1C"}),stroke:"#FF9900"},),
$$(go.Shape, 'Rectangle', { width: 50, height: 100, margin: 5, fill:  $$(go.Brush, "Linear", {0.0: "#662A33", 1.0: "#1D0F1B"}),stroke:"#FF9900"},),

go.Brush的第一个参数为Linear为线性颜色变化，后面的参数则是最上方和最下方的颜色值配置。

结语

对于一个完整的节点来说，文字是主要的信息说明，几何图形则可以对节点内部进行标记和分割等等操作，让节点的显示更加丰富并且让文字显示内容更加有条理。

以上就是GoJs图形绘图模板Shape示例详解的详细内容，更多关于GoJs Shape图形绘图模板的资料请关注我们其它相关文章！
