Android自定义View实现圆弧进度效果逐步完成过程

2023-04-15 10:20 开发作者：不入流Android开发

涉及到的知识Canvas（画布）,Paint（画笔），自定义控件等有三种：一个是直接从View继承，完全的自定义；二是对原有控件进行改造，达到想要的效果；还有一种自定义的组合控件，根据自己的需要将已有的控件组合起来达到效果。我对自定义视图也略知一二，就简单记录一下自己对自定义视图的学习吧（继承自View）过程，方便日后阅读。

技术实现

1.ArcView继承自View

2.Canvas（画布）

3.Paint（画笔）

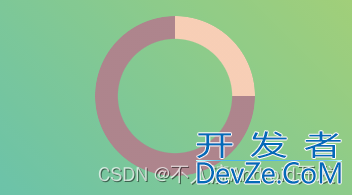

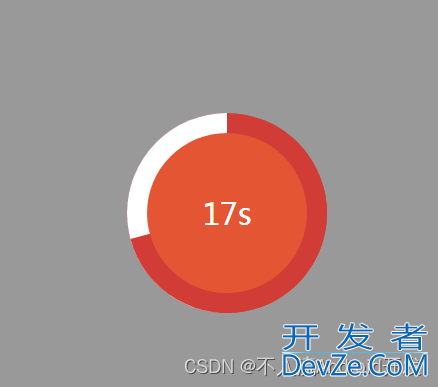

效果图：类似于QQ的计步效果

Android自定义View实现圆弧进度效果逐步完成过程

1.继承自View

重写3个构造方法（新的API中的构造方法是4个）

public ArcView(Context context) {
 this(context,null);
 }
public ArcView(Context context, @Nullable AttributeSet attrs) {
 this(context, attrs,0);
 }
 public ArcView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
 super(context, attrs, defStyleAttr); //init();
 }

重写View的OnDraw方法

@SuppressLint("DrawAllocation")
@Override protected void onDraw(Canvas canvas) {
 super.onDraw(canvas);
  centerX=getWidth()/2;
  centerY=getHeight()/2;
 //初始化paint
 initPaint();
 //绘制弧度
 drawArc(canvas);
 //绘制文本
 drawText(canvas);
 }
注：这里的paint初始化我放在了onDraw方法中进行的，当然你也可以放在有三个参数的构造方法中初始化。

2.Paint初始化

圆弧的画笔mArcPaint

//圆弧的paint
 mArcPaint=new Paint(Paint.ANTI_ALIAS_FLAG);
 //抗锯齿
 mArcPaint.setAntiAlias(true);
 mArcPaint.setColor(Color.parseColor("#666666"));
 //设置透明度（数值为0-255）
 mArcPaint.setAlpha(100);
 //设置画笔的画出的形状
 mArcPaint.setStrokeJoin(Paint.Join.ROUND);
 mArcPaint.setStrokeCap(Paint.Cap.ROUND);
 //设置画笔类型
 mArcPaint.setStyle(Paint.Style.STROKE);
 mArcPaint.setStrokeWidth(dp2px(mStrokeWith));

文字的画笔mTextPaint

//中心文字的paint
mTextPaint=new Paint();
mTextPaint.setAntiAlias(true);
mTextPaint.setColor(Color.parseColor("#FF4A40"));
//设置文本的对齐方式
mTextPaint.setTextAlign(Paint.Align.CENTER);
//mTextPaint.setTextSize(getResources().getDimensionPixelSize(R.dimen.dp_12));
mTextPaint.setTextSize(dp2px(25));

3.Canvas绘制

圆弧的绘制

/**
  * 绘制圆弧
  * @param canvas
  */
 private void drawArc(Canvas canvas) {
 //绘制圆弧背景
  RectF mRectF=new RectF(mStrokeWith+dp2px(5),mStrokeWith+dp2px(5),getWidth()-mStrokeWith-dp2px(5),getHeight()-mStrokeWith);
  canvas.drawArc(mRectF,startAngle,mAngle,false,mArcPaint);
 //绘制当前数值对应的圆弧
  mArcPaint.setColor(Color.parseColor("#FF4A40"));
 //根据当前数据绘制对应的圆弧
  canvas.drawArc(mRectF,startAngle,mIncludedAngle,false,mArcPaint开发者_Python培训);
 }

文本的绘制

/**
  * 绘制文本
  * @param canvas
  */
 private void drawText(Canvas canvas) {
  Rect mRect=new Rect();
  String mValue=String.valueOf(mAnimatorValue);
 //绘制中心的数值
  mTextPaint.getTextBounds(mValue,0,mValue.length(),mRect);
  canvas.drawText(String.valueOf(mAnimatorValue),centerX,centerY+mRect.height(),mTextPaint);
 //绘制中心文字描述
  mTextPaint.setColor(Color.parseColor("#999999"));
  mTextPaint.setTextSize(dp2px(12));
  mTextPaint.getTextBounds(mDes,0,mDes.length(),mRect);
  canvas.drawText(mDes,centerX,centerY+2*mRect.height()+dp2px(10),mTextPaint);
 //绘制最小值
  String minValue=String.valueOf(mMinValue);
  String maxValue=String.valueOf(mMaxValue);
  mTextPaint.setTextSize(dp2px(18));
  mTextPaint.getTextBounds(minValue,0,minValue.length(),mRect);
  canvas.drawText(minValue, (float) (centerX-0.6*centerX-dp2px(5)), (float) (centerY+0.75*centerY+mRect.height()+dp2px(5)),mTextPaint);
 //绘制最大值  mTextPaint.getTextBounds(maxValue,0,maxValue.length(),mRect);
  canvas.drawText(maxValue, (float) (centerX+0.6*centerX+dp2px(5)), (float) (centerY+0.75*centerY+mRectpython.height()+dp2px(5)),mTextPaint);
 }

4.添加动画效果及数据

动画效果

/**
  * 为绘制弧度及数据设置动画
  *
  * @param startAngle 开始的弧度
  * @param currentAngle 需要绘制的弧度
  * @param currentValue 需要绘制的数据
  * @param time 动画执行的时长
  */
 private void setAnimation(float startAngle, float currentAngle,int currentValue, int time) {
 //绘制当前数据对应的圆弧的动画效果
  ValueAnimator progressAnimator = ValueAnimator.ofFloat(startAngle, currentAngle);
  progressAnimator.setDuration(time);
  progressAnimator.setTarget(mIncludedAngle);
  progressAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
   @Override
   public void onAnimationUpdate(ValueAnimator animation) {
    mIncludedAngle = (float) animation.getAnimatedValue();
 //重新绘制，不然不会出现效果
 postInvalidate();
 }
 });
//开始执行动画
  progressAnimator.start();
 //中心数据的动画效果
  ValueAnimator valueAnimator = ValueAnimator.ofInt(mAnimatorValue, currentValue);
  valueAnimator.setDuration(2500);
  valueAnimator.setInterpolator(new LinearInterpolator());
  valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
    @Override
   public void onAnimationUpdate(ValueAnimator valueAnimator) {
     mAnimatorValue = (int) valueAnimator.getAnimatedValue();
 postInvalidate();
 }
 });
  valueAnimator.start();
 }

数据添加

/**
  * 设置数据
  * @param minValue 最小值
  * @param maxValue 最大值
  * @param currentValue 当前绘制的值
  * @param des 描述信息
  */
 public void setValues(int minValue,int maxValue, int currentValue,String des) {
  mDes=des;
  mMaxValue=maxValue;
  mMinValue=minValue;
 //完全覆盖背景弧度
 if (currentValue   maxValue) {
   currentValue = maxValue;
 } //计算弧度比重
  float scale = (float) currentValue / maxValue;
 //计算弧度
  float currentAngle = scale * mAngle;
 //开始执行动画
 setAnimation(0, currentAngle, currentValue,2500);

完整代码：

/**
* 自定义的圆弧形view
*/
public class ArcView extends View {
//根据数据显示的圆弧Paint
private Paint mArcPaint;
//文字描述的paint
private Paint mTextPaint;
//圆弧开始的角度
private float startAngle=135;
//圆弧结束的角度
private float endAngle=45;
//圆弧背景的开始和结束间的夹角大小
private float mAngle=270;
//当前进度夹角大小
private float mIncludedAngle=0;
//圆弧的画笔的宽度
private float mStrokeWith=10;
//中心的文字描述
private StriWAPfLOKgnng mDes="";
//动画效果的数据及最大/小值
private int mAnimatorValue,mMinValue,mMaxValue;
//中心点的XY坐标
private float centerX,centerY;
public ArcView(Context context) {
this(context,null);
}
public ArcView(Context context, @Npythonullable AttributeSet attrs) {
this(context, attrs,0);
}
public ArcView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
//init();
}
private void initPaint() {
//圆弧的paint
mArcPaint=new Paint(Paint.ANTI_ALIAS_FLAG);
//抗锯齿
mArcPaint.setAntiAlias(true);
mArcPaint.setColor(Color.parseColor("#666666"));
//设置透明度（数值为0-255）
mArcPaint.setAlpha(100);
//设置画笔的画出的形状
mArcPaint.setStrokeJoin(Paint.Join.ROUND);
mArcPaint.setStrokeCap(Paint.Cap.ROUND);
//设置画笔类型
mArcPaint.setStyle(Paint.Style.STROKE);
mArcPaint.setStrokeWidth(dp2px(mStrokeWith));
//中心文字的paint
mTextPaint=new Paint();
mTextPaint.setAntiAlias(true);
mTextPaint.setColor(Color.parseColor("#FF4A40"));
//设置文本的对齐方式
mTextPaint.setTextAlign(Paint.Align.CENTER);
//mTextPaint.setTextSize(getResources().getDimensionPixelSize(R.dimen.dp_12));
mTextPaint.setTextSize(dp2px(25));
}
@SuppressLint("DrawAllocation")
@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
centerX=getWidth()/2;
centerY=getHeight()/2;
//初始化paint
initPaint();
//绘制弧度
drawArc(canvas);
//绘制文本
drawText(canvas);
}
/**
* 绘制文本
* @param canvas
*/
private void drawText(Canvas canvas) {
Rect mRect=new Rect();
String mValue=String.valueOf(mAnimatorValue);
//绘制中心的数值
mTextPaint.getTextBounds(mValue,0,mValue.length(),mRect);
canvas.drawText(String.valueOf(mAnimatorValue),centerX,cente编程rY+mRect.height(),mTextPaint);
//绘制中心文字描述
mTextPaint.setColor(Color.parseColor("#999999"));
mTextPaint.setTextSize(dp2px(12));
mTextPaint.getTextBounds(mDes,0,mDes.length(),mRect);
canvas.drawText(mDes,centerX,centerY+2*mRect.height()+dp2px(10),mTextPaint);
//绘制最小值
String minValue=String.valueOf(mMinValue);
String maxValue=String.valueOf(mMaxValue);
mTextPaint.setTextSize(dp2px(18));
mTextPaint.getTextBounds(minValue,0,minValue.length(),mRect);
canvas.drawText(minValue, (float) (centerX-0.6*centerX-dp2px(5)), (float) (centerY+0.75*centerY+mRect.height()+dp2px(5)),mTextPaint);
//绘制最大指
mTextPaint.getTextBounds(maxValue,0,maxValue.length(),mRect);
canvas.drawText(maxValue, (float) (centerX+0.6*centerX+dp2px(5)), (float) (centerY+0.75*centerY+mRect.height()+dp2px(5)),mTextPaint);
}
/**
* 绘制当前的圆弧
* @param canvas
*/
private void drawArc(Canvas canvas) {
//绘制圆弧背景
RectF mRectF=new RectF(mStrokeWith+dp2px(5),mStrokeWith+dp2px(5),getWidth()-mStrokeWith-dp2px(5),getHeight()-mStrokeWith);
canvas.drawArc(mRectF,startAngle,mAngle,false,mArcPaint);
//绘制当前数值对应的圆弧
mArcPaint.setColor(Color.parseColor("#FF4A40"));
//根据当前数据绘制对应的圆弧
canvas.drawArc(mRectF,startAngle,mIncludedAngle,false,mArcPaint);
}
/**
* 为绘制弧度及数据设置动画
*
* @param startAngle 开始的弧度
* @param currentAngle 需要绘制的弧度
* @param currentValue 需要绘制的数据
* @param time 动画执行的时长
*/
private void setAnimation(float startAngle, float currentAngle,int currentValue, int time) {
//绘制当前数据对应的圆弧的动画效果
ValueAnimator progressAnimator = ValueAnimator.ofFloat(startAngle, currentAngle);
progressAnimator.setDuration(time);
progressAnimator.setTarget(mIncludedAngle);
progressAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
@Override
public void onAnimationUpdate(ValueAnimator animation) {
mIncludedAngle = (float) animation.getAnimatedValue();
//重新绘制，不然不会出现效果
postInvalidate();
}
});
//开始执行动画
progressAnimator.start();
//中心数据的动画效果
ValueAnimator valueAnimator = ValueAnimator.ofInt(mAnimatorValue, currentValue);
valueAnimator.setDuration(2500);
valueAnimator.setInterpolator(new LinearInterpolator());
valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
@Override
public void onAnimationUpdate(ValueAnimator valueAnimator) {
mAnimatorValue = (int) valueAnimator.getAnihttp://www.devze.commatedValue();
postInvalidate();
}
});
valueAnimator.start();
}
/**
* 设置数据
* @param minValue 最小值
* @param maxValue 最大值
* @param currentValue 当前绘制的值
* @param des 描述信息
*/
public void setValues(int minValue,int maxValue, int currentValue,String des) {
mDes=des;
mMaxValue=maxValue;
mMinValue=minValue;
//完全覆盖
if (currentValue   maxValue) {
currentValue = maxValue;
}
//计算弧度比重
float scale = (float) currentValue / maxValue;
//计算弧度
float currentAngle = scale * mAngle;
//开始执行动画
setAnimation(0, currentAngle, currentValue,2500);
}
public float dp2px(float dp) {
DisplayMetrics metrics = Resources.getSystem().getDisplayMetrics();
return dp * metrics.density;
}
}

总结：设置Paint的画笔形状（Cap和Join设置为弧形）；使用Canvas的drawArc方法绘制圆弧及drawText绘制文本信息等；ValueAnimator设置数据及当前圆弧进度的动画效果。

到此这篇关于android自定义View实现圆弧进度效果逐步完成过程的文章就介绍到这了,更多相关Android自定义View圆弧进度内容请搜索我们以前的文章或继续浏览下面的相关文章希望大家以后多多支持我们！
