Android使用socket进行二进制流数据传输

目录

• 引言
• 简单的自定义协议
• 完整的代码
• 结语

引言

使用socket流传输二进制流数据，比如文件或者视频图片等等信息的时候，我们通常使用tcp协议传输，因为tcp协议可以保证二进制流按序到达，并且保证交付，这样子就可以保证我们传输二进制流的完整性。

使用tcp协议进行二进制流传输的时候通常会有两个问题：

由于tcp进行信息传输的时候是没有边界的，所以可能会产生粘包半包问题。所谓粘包就是指接收的一段数据包含了下一段数据的信息，所谓半包就是指一段数据没有接收完整，实际上都是边界不明确产生的问题。

并且在传输一段很大的二进制流数据的时候，我们可能需要对超大的二进制流分段处理，也就是分段来传输。

在输出端将二进制流分段，输入端在接收到各个片段后再将整个流信息拼接起来，就构成了完整的传输流程。

为了解决上述的两个问题，同时也为了能够统一这个传输流程，我们需要自定义一个简单的传输协议。

简单的自定义协议

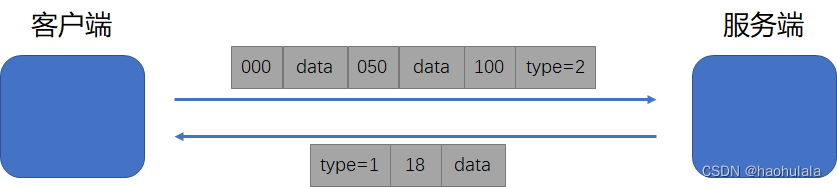

我们自定义一个简单的通信协议，协议一共传输两种信息，第一种是文字，第二种是二进制流（其实文字也可以用二进制编程客栈流表示），传输过程如下图所示。

我们定义的简单通信协议规则如下

1.首先发送一个字节的信息（就是图中的type），表示一段消息的开始，同时也表明了后面二进制数据的类型（文字信息还是二进制流数据）

2.每一个chunk都由三个字节的长度信息和相应的二进制流信息组成，接收方在接收到三个字节的长度信息后，继续使用相应大小的缓冲区接收后面的流数据

3.当接收到三个字节的000的时候表示数据接收完成，接收方将二进制流数据拼接起来即可

我们规定一个最大的分段长度，一旦发送的数据超过这个分段长度就需要进行分段发送。

发送的代码示例如下

    // 发送文件
    public void sendFile(int size) {
        new Thread(()->{
            try {
                // 表示发送文件
                outputStream.write("2".getBytes());
            } catch (IOException e) {
                e.printStackTrace();
            }
            for(int i=0; i<size/SocketUtil.MAX_CHUNK+1; i++) {
                StringBuffer sb = new StringBuffer();
                if (i!=size / SocketUtil.MAX_CHUNK) {
                    for (int j = 0; j < SocketUtil.MAX_CHUNK; j++) {
                        sb.append('a');
                    }
                }
                else if(i==size/SocketUtil.MAX_CHUNK && size%SocketUtil.MAX_CHUNK==0) {
                    break;
                }
                else {
                    for (int j = 0; j < size % SocketUtil.MAX_CHUNK; j++) {
                        sb.append('a');
                    }
                }
                try {
                    SocketUtil.sendInfo("[客户端]发送一个数据包，大小" + sb.toString().getBytes().length + "B");
                    // 发送chunk的长度
                    outputStream.write(SocketUtil.intToStr(sb.toString().getBytes().length).getBytes());
                    // 发送chunk块
                    outputStream.write(sb.toString().getBytes());
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            // 最后发送000表示结束
            try {
                outputStream.write(http://www.devze.com"000".getBytes());
            } catch (IOException e) {
                e.printStackTrace();
            }
        }).start();
    }

接收二进制流的代码示例如下

    // 读取二进制信息
    public static byte[] readBytes(InputStream inputStream, String log) {
        byte[] len = new byte[3];
        byte[] allbytes = new byte[10000];
        int idx = 0;
        try {
            inputStream.read(len);
            // 然后再根据读取的长度信息读取二进制流
            // 只要不是最后一个二进制流就继续读取
            while (SocketUtil.parseLen(len) != 0) {
                byte[] temandroidp = new byte[SocketUtil.parseLen(len)];
                inputStream.read(temp);
                idx = SocketUtil.appendBytes(allbytes, temp, idx);
                String info = "[" + log + "]接收一个数据包，大小" + SocketUtil.parseLen(len) + "B";
                SocketUtil.sendInfo(info);
                inputStream.read(len);
            }
        } catch (IOException e) {
            e.printStackTrace();
        }
        return SocketUtil.getNewArr(allbytes, idx);
    }

其实我理解的所谓的通信协议，就是发送方和接收方都遵守的某种规则，按照这种规则发送和接收数据就可以保证数据的完整性。

完整的代码

这段代码只有四个Java文件，非常简单，只是一个极简的通信协议模型。

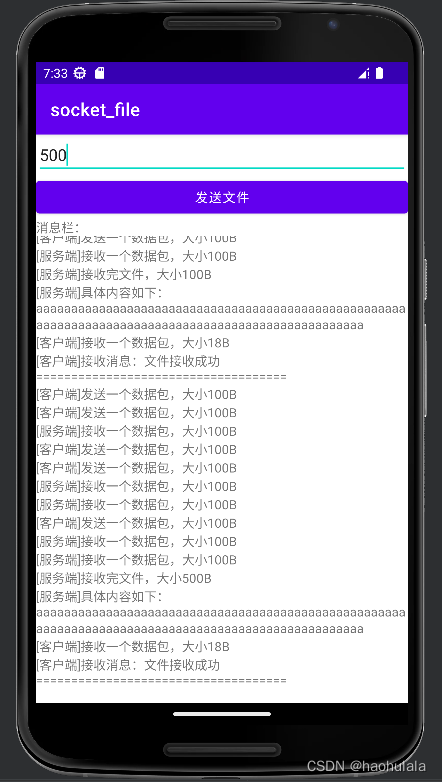

首先来看一下界面定义

<?XML version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity">
    <EditText
        android:id="@+id/text_file_size"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:hint="请输入待发送文件大小"/>
    <Button
        android:id="@+id/button_send"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="发送文件"/>
    <TextView
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="消息栏："/>
    <TextView
        android:id="@+id/text_inf开发者_C教程o"
        android:layout_width="match_parent"
        android:layout_height="match_parent"/>
</LinearLayout>

然后是MainActivity

public class MainActivity extends AppCompatActivity {
    private EditText text_file_size;
    private Button button_send;
    private TextView text_info;
    private BroadcastReceiver broadcastReceiver;
    private SocketClient socketClient;
    private SocketServer socketServer;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        SocketUtil.context = MainActivity.this;
        // 初始化控件
        initView();
        // 注册广播接收器
        register();
        socketServer = new SocketServer();
        socketClient = new SocketClient();
    }
    private void initView() {
        text_file_size = findViewById(R.id.text_file_size);
        button_send = findViewById(R.id.button_send);
        button_send.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Integer size = Integer.parseInt(text_file_size.getText().toString());
                socketClient.sendFile(size);
            }
        });
        text_info = findViewById(R.id.text_info);
        text_info.setMovementMethod(new ScrollingMovementMethod());
    }
    private void register() {
        broadcastReceiver = new BroadcastReceiver() {
            @Override
            public void onReceive(Context context, Intent intent) {
                String info = intent.getStringExtra("info");
                text_info.append(info + "\n");
            }
        };
        IntentFilter filter = new IntentFilter("main.info");
        registerReceiver(broadcastReceiver, filter);
    }
}

我们将需要重复用到的一些代码都放到工具类中

public class SocketUtil {
    public static Context context;
    // 一次最多传输多少字节
    public static int MAX_CHUNK = 100;
    public static void sendInfo(String info) {
        Intent intent = new Intent("main.info");
        intent.putExtra("info", info);
        context.sendBroadcast(intent);
    }
    // 读取二进制信息
    public static byte[] readBytes(InputStream inputStream, String log) {www.devze.com
        byte[] len = new byte[3];
        byte[] allbytes = new byte[10000];
        int idx = 0;
        try {
            inputStream.read(len);
            // 然后再根据读取的长度信息读取二进制流
            // 只要不是最后一个二进制流就继续读取
            while (SocketUtil.parseLen(len) != 0) {
                byte[] temp = new byte[SocketUtil.parseLen(len)];
                inputStream.read(temp);
                idx = SocketUtil.appendBytes(allbytes, temp, idx);
          FZgidIAt      String info = "[" + log + "]接收一个数据包，大小" + SocketUtil.parseLen(len) + "B";
                SocketUtil.sendInfo(info);
                inputStream.read(len);
            }
        } catch (IOException e) {
            e.printStackTrace();
        }
        return SocketUtil.getNewArr(allbytes, idx);
    }
    // 将int转成String
    public static String intToStr(int len) {
        StringBuffer sb = new StringBuffer();
        if(len < 100) {
            sb.append("0");
        }
        else if (len < 10) {
            sb.append("00");
        }
        sb.append(Integer.toString(len));
        return sb.toString();
    }
    public static int parseLen(byte[] len) {
        return Integer.parseInt(new String(len, 0, len.length));
    }
    public static int appendBytes(byte[] arr1, byte[] arr2, int st) {
        for(int i=st; i<arr2.length; i++) {
            arr1[i] = arr2[i-st];
        }
        return arr2.length+st;
    }
    public static byte[] getNewArr(byte[] arr, int idx) {
        byte[] newarr = new byte[idx];
        for(int i=0; i<idx; i++) {
            newarr[i] = arr[i];
        }
        return newarr;
    }
}

最后是定义我们的客户端和服务端

public class SocketClient {
    private final String HOST = "localhost";
    private final int PORT = 50055;
    private Socket socket = null;
    private OutputStream outputStream = null;
    private InputStream inputStream = null;
    public SocketClient() {
        conn();
        while(socket == null) {}
        SocketUtil.sendInfo("服务端连接成功...");
        try {
            outputStream = socket.getOutputStream();
        } catch (IOException e) {
            e.printStackTrace();
        }
    }
    // 连接服务端
    private void conn() {
        new Thread(()->{
            try {
                socket = new Socket(HOST, PORT);
                inputStream = socket.getInputStream();
                while(true) {
                    // 接收服务端消息0
                    byte[] type = new byte[1];
                    inputStream.read(type);
                    if (new String(type, 0, 1).equals("1")) {
                        byte[] infobytes = SocketUtil.readBytes(inputStream, "客户端");
                        String info = "[客户端]接收消息：" + new String(infobytes, 0, infobytes.length);
                        SocketUtil.sendInfo(info);
                        SocketUtil.sendInfo("====================================");
                    }
                }
            } catch (IOException e) {
                e.printStackTrace();
            }
        }).start();
    }
    // 发送文件
    public void sendFile(int size) {
        new Thread(()->{
            try {
                // 表示发送文件
                outputStream.write("2".getBytes());
            } catch (IOException e) {
                e.printStackTrace();
            }
            for(int i=0; i<size/SocketUtil.MAX_CHUNK+1; i++) {
                StringBuffer sb = new StringBuffer();
                if (i!=size / SocketUtil.MAX_CHUNK) {
                    for (int j = 0; j < SocketUtil.MAX_CHUNK; j++) {
                        sb.append('a');
                    }
                }
                else if(i==size/SocketUtil.MAX_CHUNK && size%SocketUtil.MAX_CHUNK==0) {
                    break;
                }
                else {
                    for (int j = 0; j < size % SocketUtil.MAX_CHUNK; j++) {
                        sb.append('a');
                    }
                }
                try {
                    SocketUtil.sendInfo("[客户端]发送一个数据包，大小" + sb.toString().getBytes().length + "B");
                    // 发送chunk的长度
                    outputStream.write(SocketUtil.intToStr(sb.toString().getBytes().length).getBytes());
                    // 发送chunk块
                    outputStream.write(sb.toString().getBytes());
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            // 最后发送000表示结束
            try {
                outputStream.write("000".getBytes());
            } catch (IOException e) {
                e.printStackTrace();
            }
        }).start();
    }
}

public class SocketServer {
    private final int PORT = 50055;
    private ServerSocket serverSocket = null;
    public SocketServer() {
        // 启动服务端监听
        start();
        while(serverSocket == null) {}
        SocketUtil.sendInfo("服务端启动...");
    }
    // 启动服务端监听程序
    private void start() {
        new Thread(()->{
            try {
                serverSocket = new ServerSocket(PORT);
                Socket socket = serverSocket.accept();
                InputStream inputStream = socket.getInputStream();
                OutputStream outputStream = socket.getOutputStream();
                while(true) {
                    byte[] type = new byte[1];
                    inputStream.read(type);
                    String typeinfo = new String(type, 0, 1);
                    if(typeinfo.equals("2")) {
                        byte[] file = SocketUtil.readBytes(inputStream, "服务端");
                        String filetxt = new String(file, 0, file.length);
                        String info = "[服务端]接收完文件，大小" + file.length + "B" + "\n";
                        info = info + "[服务端]具体内容如下：" + "\n" + filetxt;
                        SocketUtil.sendInfo(info);
                        // 给客户端发送一个响应信息表示接收成功
                        String typetxt = "1";
                        outputStream.write(typetxt.getBytes());
                        String successinfo = "文件接收成功";
                        String lentxt = SocketUtil.intToStr(successinfo.getBytes().length);
                        outputStream.write(lentxt.getBytes());
                        outputStream.write(successinfo.getBytes());
                        outputStream.write("000".getBytes());
                    }
                }
            } catch (IOException e) {
                e.printStackTrace();
            }
        }).start();
    }
}

上述代码中，服务端只负责接收二进制流，客户端只负责发送二进流，并且服务端在接收完二进制流数据后，会给服务端返回一个表示接收成功的文字信息。

结语

以上就是一个极简的自定义通信协议模型，这个协议非常简单，并且功能非常单一，可以根据上述的逻辑自定义通信协议以符合各种需求。
