PyTorch中可视化工具的使用

目录

• 一、网络结构的可视化
• 1.1 通过HiddenLayer可视化网络
• 1.2 通过PyTorchViz可视化网络
• 二、训练过程可视化
• 2.1 通过tensorboardX可视化训练过程
• 2.2 HiddenLayer可视化训练过程
• 三、使用Visdom进行可视化

一、网络结构的可视化

我们训练神经网络时，除了随着step或者epoch观察损失函数的走势，从而建立对目前网络优化的基本认知外，也可以通过一些额外的可视化库来可视化我们的神经网络结构图。

为了可视化神经网络，我们先建立一个简单的卷积层神经网络：

 import torch
 import torch.nn as nn

 class ConvNet(nn.Module):
     def __init__(self):
         super(ConvNet, self).__init__()

         self.conv1 = nn.Sequential(
             nn.Conv2d(1, 16, 3, 1, 1),
             nn.ReLU(),
             nn.AvgPool2d(2, 2)
         )

         self.conv2 = nn.Sequential(
             nn.Conv2d(16, 32, 3, 1, 1),
             nn.ReLU(),
             nn.MaxPool2d(2, 2)
         )

         self.fc = nn.Sequential(
             nn.Linear(32 * 7 * 7, 128),
             nn.ReLU(),
             nn.Linear(128, 64),
             nn.ReLU()
         )

         self.out = nn.Linear(64, 10)

     def forward(self, x):
         x = self.conv1(x)
         x = self.conv2(x)
         x = x.view(x.size(0), -1)
         x = self.fc(x)
         output = self.out(x)
         return output

输出网络结构：

MyConvNet = ConvNet()
print(MyConvNet)

输出结果：

 ConvNet(

   (conv1): Sequential(

     (0): Conv2d(1, 16, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))

     (1): ReLU()

     (2): AvgPool2d(kernel_size=2, stride=2, padding=0)

   )

   (conv2): Sequential(

     (0): Conv2d(16, 32, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))

     (1): ReLU()

     (2): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)

   )

   (fc): Sequential(

     (0): Linear(in_features=1568, out_features=128, bias=True)

     (1): ReLU()

     (2): Linear(in_features=128, out_features=64, bias=True)

     (3): ReLU()

   )

   (out): Linear(in_features=64, out_features=10, bias=True)

 )

有了基本的神经网络后，我们分别通过HiddenLayer和PyTorchViz库来可视化上述的卷积层神经网络。

需要说明的是，这两个库都是基于Graphviz开发的，因此倘若你的电脑上没有安装并且没有添加环境变量，请自行安装Graphviz工具

1.1 通过HiddenLayer可视化网络

首先当然是安装库啦，打开cmd，输入：

pip install hiddenlayer

 绘制的基本程序如下：

 import hiddenlayer as h
 vis_graph = h.build_graph(MyConvNet, torch.zeros([1 ,1, 28, 28]))   # 获取绘制图像的对象
 vis_graph.theme = h.graph.THEMES["blue"].copy()     # 指定主题颜色
 vis_graph.save("./demo1.png")   # 保存图像的路径

效果如下：

1.2 通过PyTorchViz可视化网络

先安装库：

pip install torchviz

 这里我们只使用可视化函数make_dot()来获取绘图对象，基本使用和HiddenLayer差不多，不同的地方在于PyTorch绘图之前可以指定一个网络的输入值和预测值。

 from torchviz import make_dot
 x = torch.randn(1, 1, 28, 28).requires_grad_(True)  # 定义一个网络的输入值
 y = MyConvNet(x)    # 获取网络的预测值

 MyConvNetVis = make_dot(y, param编程客栈s=dict(list(MyConvNet.named_parameters()) + [('x', x)]))
 MyConvNetVis.format = "png"
 # 指定文件生成的文件夹
 MyConvNetVis.directory = "data"
 # 生成文件
 MyConvNetVis.view()

打开与上述代码相同根目录下的data文件夹，里面会有一个.gv文件和一个.jpg文件，其中的.gv文件是Graphviz工具生成图片的脚本代码，.jpg是.gv文件编译生成的图片，直接打开.jpg文件就行。

默认情况下，上述程序运行后会自动打开.jpg文件

生成图片：

二、训练过程可视化

观察我们的网络的每一步的损失函数或准确率的变化可以有效地帮助我们判断当前训练过程的优劣。如果能将这些过程可视化，那么我们判断的准确性和舒适性都会有所增加。

此处主要讲通过可视化神器tensorboardX和刚刚用到的HiddenLayer来实现训练过程的可视化。

为了训练网络，我们先导入训练网络需要的数据，此处就导入MNIST数据集，并做训练前的一些基本的数据处理。

import torchvision
 import torch.utils.data as Data
 # 准备训练用的MNIST数据集
 train_data = torchvision.datasets.MNIST(
     jsroot = "./data/MNIST",  # 提取数据的路径
     train=True, # 使用MNIST内的训练数据
     transform=torchvision.transforms.ToTensor(),    # 转换成torch.tensor
     download=False   # 如果是第一次运行的话，置为True，表示下载数据集到root目录
 )

 # 定义loader
 train_loader = Data.DataLoader(
     dataset=train_data,
     BATch_size=128,
     shuffle=True,
     num_workers=0
 )

 test_data = torchvision.datasets.MNIST(
     root="./data/MNIST",
     train=False,    # 使用测试数据
     download=False
 )

 # 将测试数据压缩到0-1
 test_data_x = test_data.data.type(torch.FloatTensor) / 255.0
 test_data_x = torch.unsqueeze(test_data_x, dim=1)
 test_data_y = test_data.targets

 # 打印一下测试数据和训练数据的shape
 print("test_data_x.shape:", test_data_x.shape)
 print("test_data_y.shape:", test_data_y.shape)

 for x, y in train_loader:
     print(x.shape)
     print(y.shape)
     break

结果：

 test_data_x.shape: torch.Size([10000, 1, 28, 28])

 test_data_y.shape: torch.Size([10000])

 torch.Size([128, 1, 28, 28])

 torch.Size([128])

2.1 通过tensorboardX可视化训练过程

tensorboard是谷歌开发的深度学习框架tensorflow的一套深度学习可视化神器，在pytorch团队的努力下，他们开发出了tensorboardX来让pytorch的玩家也能享受tensorboard的福利。

先安装相关的库：

 pip install tensorboardX
 pip install tensorboard

并将tensorboard.exe所在的文件夹路径加入环境变量path中（比如我的tensorboard.exe的路径为D:\python376\Scripts\tensorboard.exe，那么就在path中加入D:\Python376\Scripts）

下面是tensorboardX的使用过程。基本使用为，先通过tensorboardX下的SummaryWriter类获取一个日志编写器对象。然后通过这个对象的一组方法往日志中添加事件，即生成相应的图片，最后启动前端服务器，在localhost中就可以看到最终的结果了。

训练网络，并可视化网络训练过程的代码如下：

 from tensorboardX import SummaryWriter
 logger = SummaryWriter(log_dir="data/log")

 # 获取优化器和损失函数
 optimizer = torch.optim.Adam(MyConvNet.parameters(), lr=3e-4)
 loss_func = nn.CrossEntropyLoss()
 log_step_interval = 100      # 记录的步数间隔

 for epoch in range(5):
     print("epoch:", epoch)
     # 每一轮都遍历一遍数据加载器
     for step, (x, y) in enumerate(train_loader):
         # 前向计算->计算损失函数->(从损失函数)反向传播->更新网络
         predict = MyConvNet(x)
         loss = loss_func(predict, y)
         optimizer.zero_grad()   # 清空梯度（可以不写）
         loss.backward()     # 反向传播计算梯度
         optimizer.step()    # 更新网络
         global_iter_num = epoch * len(train_loader) + step + 1  # 计算当前是从训练开始时的第几步(全局迭代次数)
         if global_iter_num % log_step_interval == 0:
             # 控制台输出一下
             print("global_step:{}, loss:{:.2}".format(global_iter_num, loss.item()))
             # 添加的第一条日志：损失函数-全局迭代次数
             logger.add_Scalar("train loss", loss.item() ,global_step=global_iter_num)
             # 在测试集上预测并计算正确率
             test_predict = MyConvNet(test_data_x)
             _, predict_idx = torch.max(test_predict, 1)     # 计算softmax后的最大值的索引，即预测结果
             acc = accuracy_score(test_data_y, predict_idx)
             # 添加第二条日志：正确率-全局迭代次数
             logger.add_scalar("test accuary", acc.item(), global_step=global_iter_num)
             # 添加第三条日志：这个batch下的128张图像
             img = vutils.make_grid(x, nrow=12)
             logger.add_image("train image sample", img, global_step=global_iter_num)
             # 添加第三条日志：网络中的参数分布直方图
             for name, param in MyConvNet.named_parameters():
                 logger.add_histogram(name, param.data.numpy(), global_step=global_iter_num)

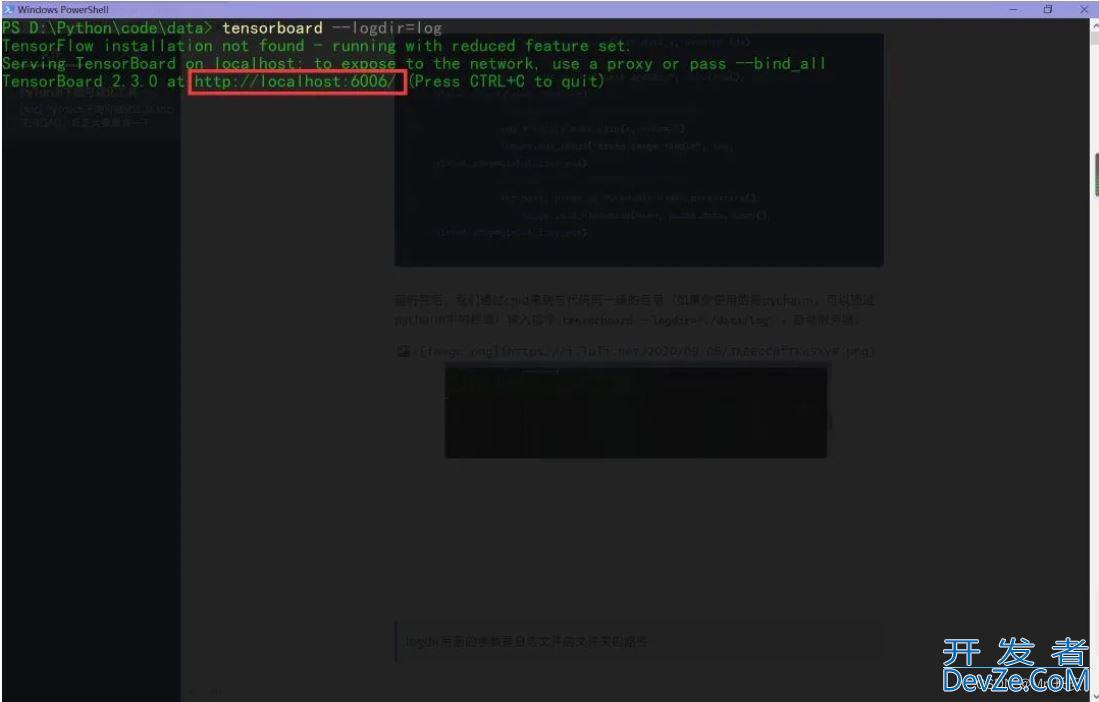

运行完后，我们通过cmd来到与代码同一级的目录（如果你使用的是pycharm，可以通过pycharm中的终端）输入指令tensorboard --logdir="./data/log"，启动服务器。

 logdir后面的参数是日志文件的文件夹的路径

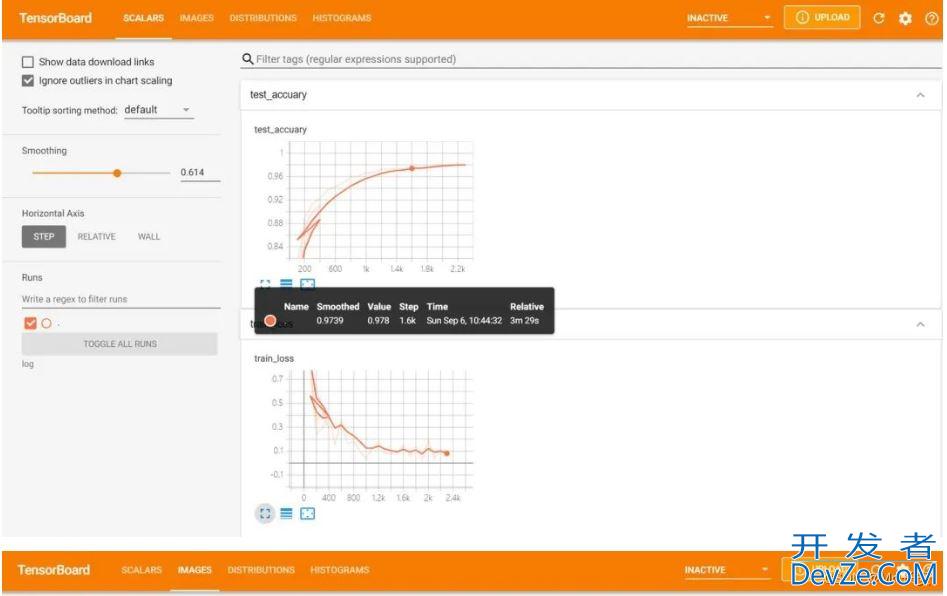

然后在谷歌浏览器中访问红框框中的url，便可得到可视化界面，点击上面的页面控件，可以查看我们通过add_scalar、add_image和add_histogram得到的图像，而且各方面做得都很丝滑。

2.2 HiddenLayer可视化训练过程

tensorboard的图像很华丽，但是使用过程相较于其他的工具包较为繁琐，所以小网络一般没必要使用tensorboard。

import hiddenlayer as hl
 import time

 # 记录训练过程的指标
 history = hl.History()
 # 使用canvas进行可视化
 canvas = hl.Canvas()

 # 获取优化器和损失函数
 optimizer = torch.optim.Adam(MyConvNet.parameters(), lr=3e-4)
 loss_func = nn.CrossEntropyLoss()
 log_step_interval = 100  python    # 记录的步数间隔

 for epoch in range(5):
     print("epoch:", epoch)
     # 每一轮都遍历一遍数据加载器
     for step, (x, y) in enumerate(train_loader):
         # 前向计算->计算损失函数->(从损失函数)反向传播->更新网络
         predict = MyConvNet(x)
         loss = loss_func(predict, y)
         optimizer.zero_grad()   # 清空梯度（可以不写）
         loss.backward()     # 反向传播计算梯度
         optimizer.step()    # 更新网络
         global_iter_num = epoch * len(train_loader) + step + 1  # 计算当前是从训练开始时的第几步(全局迭代次数)
         if global_iter_num % log_step_interval == 0:
             # 控制台输出一下
             print("global_step:{}, loss:{:.2}".format(global_iter_num, loss.item()))
             # 在测试集上预测并计算正确率
             test_predict = MyConvNet(test_data_x)
             _, predict_idx = torch.max(test_predict, 1)  # 计算softmax后的最大值的索引，即预测结果
             acc = accuracy_score(test_data_y, predict_idx)

             # 以epoch和step为索引，创建日志字典
             history.log((epoch, step),
                         train_loss=loss,
                         test_acc=acc,
                         hidden_weight=MyConvNet.fc[2].weight)

             # 可视化
             with canvas:
                 canvas.draw_plot(history["train_loss"])
                 canvas.draw_plot(history["test_acc"])
                 canvas.draw_image(history["hidden_weight"])

 不同于tensorboard，hiddenlayer会在程序运行的过程中动态生成图像，而不是模型训练完后。

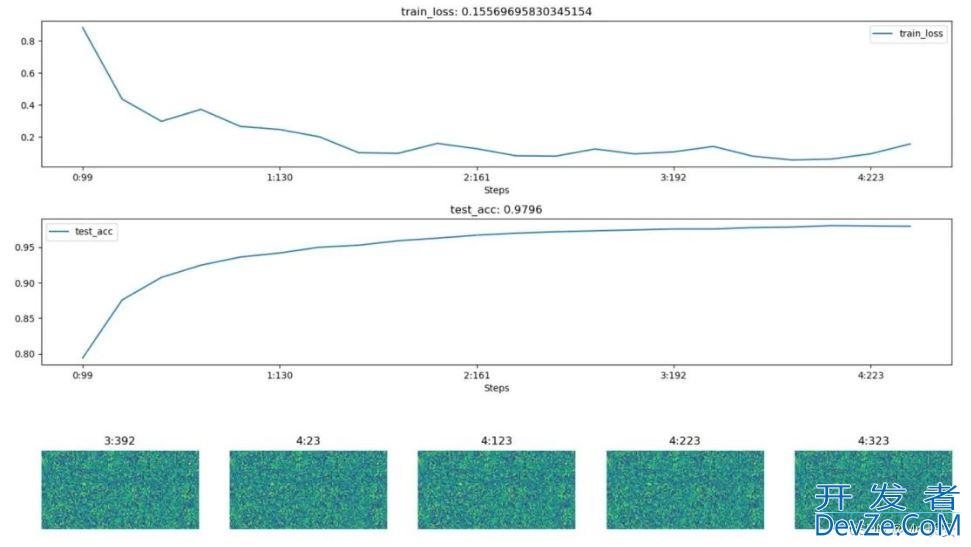

下面为模型训练的某一时刻的截图：

三、使用Visdom进行可视化

Visdom是Facebook为pytorch开发的一块可视化工具。类似于tensorboard，visdom也是通过在本地启动前端服务器来实现可视化的，而在具体操作上，visdom又类似于matplotlib.pyplot。所以使编程客栈用起来很灵活。

首先先安装visdom库，然后补坑。由于启动前端服务器需要大量依赖项，所以在第一次启动时可能会很慢（需要下载前端三板斧的依赖项），解决方法请见这里。

先导入需要的第三方库：

 from visdom import Visdom
 from sklearn.datasets import  load_iris
 import torch
 import numpy as np
 from PIL import Image

matplotlijavascriptb里，用户绘图可以通过plt这个对象来绘图，在visdom中，同样需要一个绘图对象，我们通过vis = Visdom()来获取。具体绘制时，由于我们会一次画好几张图，所以visdom要求用户在绘制时指定当前绘制图像的窗口名字（也就是win这个参数）；除此之外，为了到时候显示的分块，用户还需要指定绘图环境env，这个参数相同的图像，最后会显示在同一张页面上。

绘制线图（相当于matplotlib中的plt.plot）

# 绘制图像需要的数据
 iris_x, iris_y = load_iris(return_X_y=True)

 # 获取绘图对象，相当于plt
 vis = Visdom()

 # 添加折线图
 x = torch.linspace(-6, 6, 100).view([-1, 1])
 sigmoid = torch.nn.Sigmoid()
 sigmoid_y = sigmoid(x)
 tanh = torch.nn.Tanh()
 tanh_y = tanh(x)
 relu = torch.nn.ReLU()
 relu_y = relu(x)
 # 连接三个张量
 plot_x = torch.cat([x, x, x], dim=1)
 plot_y = torch.cat([sigmoid_y, tanh_y, relu_y], dim=1)
 # 绘制线性图
 vis.line(X=plot_x, Y=plot_y, win="line plot", env="main",
          opts={
              "dash" : np.array(["solid", "dash", "dashdot"]),
              "legend" : ["Sigmoid", "Tanh", "ReLU"]
          })

绘制散点图：

 # 绘制2D和3D散点图
 # 参数Y用来指定点的分布，win指定图像的窗口名称，env指定图像所在的环境，opts通过字典来指定一些样式
 vis.scatter(iris_x[ : , 0 : 2], Y=iris_y+1, win="Windows1", env="main")
 vis.scatter(iris_x[ : , 0 : 3], Y=iris_y+1, win="3D scatter", env="main",
             opts={
                 "markersize" : 4,   # 点的大小
                 "xlabel" : "特征1",
                 "ylabel" : "特征2"
             })

绘制茎叶图：

 # 添加茎叶图
 x = torch.linspace(-6, 6, 100).view([-1, 1])
 y1 = torch.sin(x)
 y2 = torch.cos(x)

 # 连接张量
 plot_x = torch.cat([x, x], dim=1)
 plot_y = torch.cat([y1, y2], dim=1)
 # 绘制茎叶图
 vis.stem(X=plot_x, Y=plot_y, win="stem plot", env="main",
          opts={
              "legend" : ["sin", "cos"],
              "title" : "茎叶图"
          })

绘制热力图：

 # 计算鸢尾花数据集特征向量的相开发者_C学习关系数矩阵
 iris_corr = torch.from_numpy(np.corrcoef(iris_x, rowvar=False))
 # 绘制热力图
 vis.heatmap(iris_corr, win="heatmap", env="main",
             opts={
                 "rownames" : ["x1", "x2", "x3", "x4"],
                 "columnnames" : ["x1", "x2", "x3", "x4"],
                 "title" : "热力图"
             })

可视化图片，这里我们使用自定义的env名MyPlotEnv

 # 可视化图片
 img_Image = Image.open("./example.jpg")
 img_array = np.array(img_Image.convert("L"), dtype=np.float32)
 img_tensor = torch.from_numpy(img_array)
 print(img_tensor.shape)

 # 这次env自定义
 vis.image(img_tensor, win="one image", env="MyPlotEnv",
           opts={
               "title" : "一张图像"
           })

可视化文本，同样在MyPlotEnv中绘制：

 # 可视化文本
 text = "hello world"
 vis.text(text=text, win="text plot", env="MyPlotEnv",
          opts={
              "title" : "可视化文本"
          })

运行上述代码，再通过在终端中输入python3 -m visdom.server启动服务器，然后根据终端返回的URL，在谷歌浏览器中访问这个URL，就可以看到图像了。

在Environment中输入不同的env参数可以看到我们在不同环境下绘制的图片。对于分类图集特别有用。

在终端中按下Ctrl+C可以终止前端服务器。
