利用C语言实现任务调度的示例代码

目录
  • 前言
  • 任务调度模式结构
    • 分片
    • 轮询
  • 调度实现
    • 结语

      前言

      这个任务调度模块的实现是形成于毕设项目中的,用在STM32中,断断续续跨度2个月实现了一些基本功能,可能后面再做其他项目时会一点点完善起javascript来,也会多学习相关知识来强化模块的实用性和高效性,毕竟用自己自主实现出来的功能还是蛮舒心的。

      任务调度模式结构

      整体上的结构属于线性结构,结合链表和定时器来实现,我使用的是sysTick这个滴答时钟,1ms的频率,功能比较简单,容易理解。

      分片

      分片的模式,主要体现在函数分片和时间分片在我之前就有使用在函数中,主要的思路是,把函数功能切片,分为几个小部分,每次执行时按次序执行小部分,对于没有时序要求的函数来说,可以把一个占用CPU大的功能分摊开来实现,从而避免有些地方耗时长的问题。对于时间分片,其实就是定时器的一种应用,实际上,函数分片在执行的时候已经是一种时间分片了,不过现在加上人为的控制在里面了。

      下面是函数分片的一般结构:

      void func(char *fos,...){
          static char step=0;//顺序控制变量,自由度比较高,可乱序,可循环,可延迟执行
          switch(step){
              case 0:{
                  //...
                  step++;
                  break;
              }
              case 1:{
                  //...
                  step++;
                  break;
              }
              //...
              default:{
                  //step++;//可以借助default实现延时的效果,即跳过几次空白step
                  break;
              }

          }
          return;
      }


      其中添加的参数变量*fos必要的,因为就是通过传入每个任务的这个标志位来判断是否运行结束,而其他的参数,就得基于具体任务做不一样的处理了。

      轮询

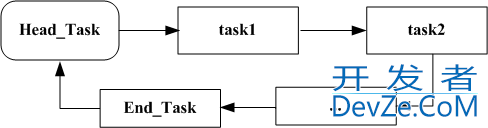

      运行框图

      利用C语言实现任务调度的示例代码

      可以看到这个框图是一个头尾相连的闭环结构,从头节点依次运行到尾节点后再从头循环往复执行下去。

      轮询函数

      void loop_task(void){
      	static Task_Obj *tasknode;

      	tasknode=task_curnode->next;//repoint the curnode to the next
      	if(tasknode==NULL){//tasknode is null,only the headnode have the attr
      		return;//express the task space is none
      	}
      	else if(tasknode->task_type==TYPE_HEAD){//tasknode is headnode
      		task_curnode=tasknode;
      		return;
      	}
      	else{
      		if(tasknode->run_type == RUN_WAIT){
                  //等待型任务,通过ready标志来确定是否执行,否则就跳过
      			if(!tasknode->ready){
      				if(task_curnode->next !=NULL){
      					task_curnode=task_curnode->next;
      					return;
      				}
      			}
      		}
      		if(tasknode->task_status==STATUS_INIT){

      			tasknode->tickstart=HAL_GetTick();//获取tick
      			tasknode->task_status=STATUS_RUN;

      		}
      		else if(tasknode->task_status==STATUS_RUN){
      			if((HAL_GetTick() - tasknode->tickstart) > (uint32_t)tasknode->task_tick){
      				tasknode->task_name(&(tasknode->task_fos));//run the step task,transfer the fos
      			http://www.devze.com	tasknode->tickstart+=(uint32_t)tasknode->task_tick;//update the tickstart
      			}
      		}

      	}
      	if(tasknode->task_fos==FOS_FLAG){

      		tasknode->ready=0;
      		if(tasknode->waittask!=NULL){
                  //置位该任务绑定的等待的任务准备运行标志位,标识可以准备运行了
      			tasknode->waittask->ready=1;
      		}
              //运行结束就删掉该任务
      		delete_task(tasknode);
      	}
      	else if(tasknode->task_fos==FOC_FLAG){
              //循环运行该任务
      		tasknode->task_status=STATUS_INIT;//continue running from start
      		tasknode->task_fos=0;//RESET fos

      	}
      	if(task_curnode->next !=NULL){
      		if(task_curnode->next->run_type==RUN_FORCE) return;//force-type's task

      		else task_curnode=task_curnode->next;

      	}


      }


      其中有几个运行态和标志位

      #define FOS_FLAG 99//运行结束标志
      #define FOC_FLAG 100//运行结束后再次执行,相当于循环运行
      #define TYPE_NOMAL 0//标识一般任务类型
      #define TYPE_HEAD 1//标识头任务类型
      #define TYPE_END 2//标识尾任务类型
      #define RUN_NORMAL 0//一般轮询模式
      #define RUN_FORCE 1//强制运行该任务,运行结束才继续下一个任务
      #define RUN_WAIT 2//等待指定的任务结束,才可以被运行
      #define STATUS_INIT 0//任务的准备阶段,用于获取起始时间
      #define STATUS_RUN 1//任务运行阶段
      #define STATUS_UNVAILED 2//无效状态


      运行时对时间间隔tick的把握还有点问题,这个等待后面有机会优化下。

      调度实现

      任务链表结构

      typedef struct TASK_CLASS{
      	void (*task_name)(char *taskfos,...);//任务函数
      	int task_tick;//任务的时间分片间隔
      	uint32_t tickstart;//起始时间点,每次执行完须加上一个tick
      	char task_fos;//运行结束标志
      	char task_type;//任务类型变量
      	char task_status;//任务状态
      	char run_type;//运行状态
      	char ready;//准备运行标志位
      	struct TASK_CLASS *next;//下一任务
      	struct TASK_CLASS *waittask;//等待执行的任务
      } Task_Obj;


      添加任务

      add_task

      void add_task(void (*taskname)(char *,...),int tasktick,int runtype){//可变参,这里未做处理
      Task_Obj *tasknode,*tmpnode;
      char i;

      tasknode = (Task_Obj*)malloc(sizeof(Task_Obj));

      tasknode->task_name=taskname;
      tasknode->编程task_tick=tasktick;
      tasknode->task_fos=0;
      tasknode->task_status=STATUS_INIT;//initial status
      tasknode->task_type=TYPE_END; //set the new node to endnode
      tasknode->run_type=runtype;
      tasknode->next=&task_headnode;//the endnode point to the headnode

      tmpnode=&task_headnode;
      if(task_num==0){
      	tmpnode->next=tasknode;
      	task_num++;
      	return;
      }
      for(i=0;i<task_num;i++){
      	tmpnode=tmpnode->next;//reach the endnode
      }
      tmpnode->task_type=TYPE_NOMAL;//turn the last endnode to the normal node
      tmpnode->next=tasknode;
      task_num++;
      }


      add_wait_task

      void add_wait_task(void (*taskname)(char *),void (*waitname)(char *),int tasktick){
      Task_Obj *tmpnode,*tasknode;
      char i,pos;

      tmpnode=&task_headnode;
      for(i=0;i<task_num;i++){
      	tmpnode=tmpnode->next;//reach the endnode
      	if(tmpn开发者_Js入门ode->task_name==taskname){
      		pos=i;//获取要等待任务的位置
      		break;
      	}
      }

      tasknode = (Task_Obj*)malloc(sizeof(Task_Obj));

      tasknode->task_name=waitname;
      tasknode->task_tick=tasktick;
      tasknode->task_fos=0;
      tasknode->task_status=STATUS_INIT;//initial status
      tasknode->task_type=TYPE_END; //set the new node to endnode
      tasknode->run_type=RUN_WAIT;//任务为等待运行
      tasknode->ready=0;
      tasknode->next=&task_headnode;//the endnode point to the headnode

      tmpnode->waittask=tasknode;//获取新建的等待执行的任务地址,在运行结束后把等待执行的任务的准备运行标志位置1

      tmpnode=&task_headnode;
      if(task_num==0){
      	tmpnode->next=tasknode;
      	task_num++;
      	return;
      }
      for(i=0;i<task_num;i++){
      	tmpnode=tmpnode->next;//reach the endnode
      }
      tmpnode->task_type=TYPE_NOMAL;//turn the last endnode to the normal node
      tmpnode->next=tasknode;
      task_num++;

      }


      删除任务

      delete_task(局限性大,只针对当前运行的任务而言)

      void delete_task(Task_Obj *taskobj){
      if(task_curnode->task_type==TYPE_HEAD && task_num < 2){//if curnode is headnohttp://www.devze.comde,and tasknum=1
      	task_curnode->next=NULL;
      }
      else{
      	task_curnode->next=taskobj->next;//repoint the curnode next
      }
      free(taskobj);//free the space of where the taskobj pointed

      task_num--;

      }


      delete_task_withname(删除指定任务名的任务)

      void delete_task_withname(void (*taskname)(char *)){
      Task_Obj *tmpnode,*tmpnode2;
      char i,pos;

      tmpnode=&task_headnode;
      for(i=0;i<task_num;i++){
      	tmpnode=tmpnode->next;//reach the endnode
      	if(tmpnode->task_name==taskname){
      		pos=i;
      		break;js
      	}
      }
      if(i==task_num) return;
      tmpnode=&task_headnode;
      for(i=0;i<pos+1;i++){
      	tmpnode2=tmpnode;
      	tmpnode=tmpnode->next;
      }
      if(tmpnode->next==NULL){//if tmpnode is endnode
      	tmpnode2->next=&task_headnode;
      }
      else{
      	tmpnode2->next=tmpnode->next;//repoint the curnode next
      }
      task_num--;
      free(tmpnode);
      }


      初始化任务空间

      void non_task(char *taskfos){
      	return;
      }

      void init_taskspace(void){
      	task_headnode.task_name=non_task;
      	task_headnode.task_type=TYPE_HEAD;
      	task_headnode.task_status=STATUS_UNVAILED;
      	task_headnode.next=NULL;
      	task_curnode=&task_headnode;//头节点是没有任务需要执行的
      	task_num=0;
      }


      调用实例

      add_task(task1,500,RUN_NORMAL);//500ms执行一次task1任务
      add_wait_task(task1,task2,500);//task2等待task1结束才会执行,运行的时间间隔为500ms
      delete_task_withname(task1);//删除task1任务

      while(1){
          //...
          loop_task();//任务轮询
      }


      结语

      整体实现说难不难,说简单不简单,但也是我第一次尝试这种偏向系统级应用的代码,而且都没有参照任何其他的资料和代码,完全以自己的对任务的理解和具体项目的需求来一点点实现,希望后面会把这个调度的代码进一步完善成一个通用型的调度方式,也方便后面项目的使用了。
