Python实现希尔伯特变换(Hilbert transform)的示例代码

目录

• 前言
• 一、希尔伯特变换是什么
• 二、VC中的实现原理及代码示例
• 三、用python代码实现
• 总结

前言

在数学和信号处理中，**希尔伯特变换（Hilbert transform）**是一个对函数产生定义域相同的函数的线性算子。

希尔伯特变换在信号处理中很重要，能够导出信号u(t)的解析表示。这就意味着将实信号u(t)拓展到复平面，使其满足柯西－黎曼方程。例如，希尔伯特变换引出了傅里叶分析中给定函数的调和共轭，也就是调和分析。等价地说，它是奇异积分算子与傅里叶乘子的一个例子。

希尔伯特变换是以大卫·希尔伯特来命名的，他首先引入了该算子来解决全纯函数的黎曼–希尔伯特问题的一个特殊情况。

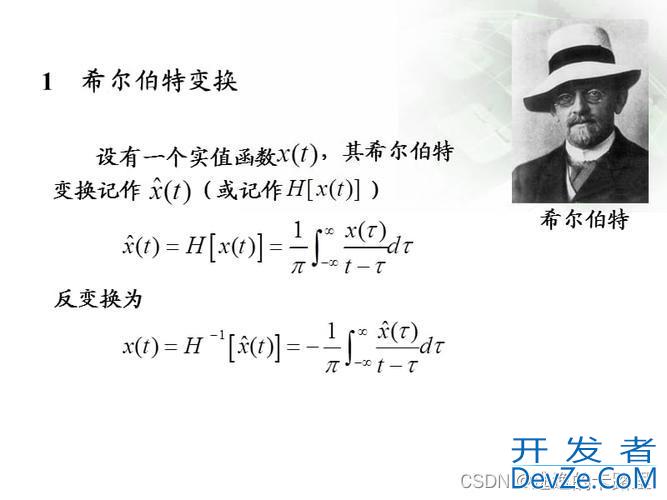

一、希尔伯特变换是什么

希尔伯特变换最初只对周期函数（也就是圆上的函数）有定义，在这种情况下它就是与希尔伯特核的卷积。然而更常见的情况下，对于定义在实直线R（上半平面的边界）上的函数，希尔伯特变换是指与柯西核卷积。希尔伯特变换与帕利-维纳定理有着密切的联系，帕利-维纳定理是将上半平面内的全纯函数与实直线上的函数的傅里叶变换相联系起来的另一种结果。

二、VC中的实现原理及代码示例

VC中可以通过快速傅里叶变换（FFT）来实现希尔伯特变换。

以下是一个简单的C++代码实现希尔伯特变换，需要使用C++11及以上版本的标准库。首先我们需要实现一个FFT函数，然后使用FFT函数来实现希尔伯特变换。

#include <IOStream>
#include <cmath>
#include <complex>
#include <vector>

using namespace std;

typedef complex<double> Complex;
typedef vector<Complex> ComplexVector;

// 快速傅里叶变换
void fft(ComplexVector& data) {
    int n = data.size();
    if (n <= 1) {
        return;
    }

    // 分离偶数项和奇数项
    ComplexVector even(n/2), odd(n/2);
    for (int i = 0; i < n; i += 2) {
        even[i/2] = data[i];
        odd[i/2] = data[i+1];
    }

    // 递归计算偶数项和奇数项的FFT
    fft(even);
    fft(odd);

    // 计算每个k点的DFT
    for (int k = 0; k < n/2; k++) {
        Complex t = polar(1.0, -2 * M_PI * k / n) * odd[k];
        data[k] = even[k] + t;
        data[k+n/2] = even[k] - t;
    }
}


// 希尔伯特变换
void hilbertTransform(ComplexVector& signal) {
    int n = signal.size();

    //php 扩展信号长度至2的幂次方
    int n2 = 1;
    while (n2 < n) {
        n2 *= 2;
    }
    signal.resize(n2);

    // 进行FFT变换
    fft(signal);

    // 对FFT结果进行处理
    for (int i = 1; i <php n; i++) {
        signal[i] *= 2;
    }
    for (int i = n; i < n2; i++) {
        signal[i] = 0;
    }
    signal[0] = 1;
    signal[n] = 0;

    // 反向FFT变换
    fft(signal);
    for (int i = 0; i < n; i++) {
        signal[i] = signal[i].imag() / n;
    }
}

int main() {
    ComplexVector signal = {1, 2, 3, 4, 5, 6, 7, 8};
    hilbertTransform(signal);

    // 输出结果
    for (int i = 0; i < signal.size(); i++) {
        cout << signal[i] << " ";
    }
    cout << endl;

    return 0;
}

上述代码中，我们首先实现了一个快速傅里叶变换函数fft，然后在hilbertTransform函数中使用FFT计算希尔伯特变换。在希尔伯特变换的计算过程中，我们首先对信号进行了长度的扩展，然后进行了FFT变换，接着根据希尔伯特变换的公式进行了FFT结果的处理，最后进行反向FFT变换得到最终的希尔伯特变编程客栈换结果。

在上述代码中，我们使用了复数类型complex和向量类型vector来方便地处理信号和FFT结果。在实际应用中，我们可以将输入信号读取自文件或者从实时采集的数据中获取，然后调用hilbertTransform函数进行希尔伯特变换，得到变换后的信号。

三、用Python代码实现

使用Python也可以方便地实现希尔伯特变换。下面是一个使用numpy库实现希尔伯特变换的示例代码：

import numpy as np

def hilbert_transform(signal):
    """
    计算希尔伯特变换
    """
    n = len(signal)

    # 扩展信号长度至2的幂次方
    n2 = 1
    while n2 < 开发者_JAVA学习n:
        n2 *= 2
    signal = np.append(signal, np.zeros(n2 - n))

    # 进行FFT变换
    spectrum = np.fft.fft(signal)

    # 对FFT结果进行处理
    spectrum[1:n] *= 2
    spectrum[n:] = 0
    spectrum[0] = 1
    spectrum[n] = 0

    # 反向FFT变http://www.devze.com换
    hilbert = np.real(np.fft.ifft(spectrum))
    hilbert = hilbert[:n]

    return hilbert

if _vDUic_name__ == "__main__":
    signal = [1, 2, 3, 4, 5, 6, 7, 8]
    hilbert = hilbert_transform(signal)

    # 输出结果
    print(hilbert)

上述代码中，我们首先将输入信号扩展至2的幂次方长度，然后使用numpy.fft.fft函数进行FFT变换，对FFT结果进行处理，最后使用numpy.fft.ifft函数进行反向FFT变换得到希尔伯特变换结果。

需要注意的是，由于numpy.fft.fft函数返回的结果是按照FFT变换的频率从小到大排列的，而希尔伯特变换则是在时域上进行的，因此我们需要对FFT结果进行一定的处理才能得到正确的希尔伯特变换结果。在上述代码中，我们对FFT结果进行了一系列处理，包括将非零频率部分的幅度乘以2，将非零频率部分之外的频率置零，以及将直流分量和Nyquist频率分量的值分别设为1和0，从而得到正确的希尔伯特变换结果。

总结

在实际应用中，我们可能需要对信号进行预处理和后处理，以得到更好的变换结果。另外，由于FFT算法的复杂度为O(NlogN)，在处理大规模的信号时可能会带来一定的计算负担，需要进行优化或者使用更高效的算法。
