Android studio六大基本布局详解

目录

• android中常用的布局方式有以下几种：
• （一）线性布局LinearLayout
• （二）相对布局RelativeLayout
• （三）表格布局TableLayout
• （四）帧布局FrameLayout
• （五）绝对布局AbsoluteLayout
• （六）网格布局GridLayout

Android中常用的布局方式有以下几种：

• 线性布局LinearLayout

• 相对布局RelativeLayout

• 表格布局TableLayout

• 层布局FrameLayout

• 绝对布局AbsoluteLayout

• 网格布局GridLayout

 用的相对较多的是线性布局和相对布局。接下来重点演示这两种布局

其中，表格布局是线性布局的子类。网格布局是android 4.0后新增的布局。

（一）线性布局LinearLayout

线性布局中最重要的属性：orientation

horizontal(水平布局)和vertical(垂直布局)两种方式

属性名

• orientation 布局方式，有horizontal(水平布局)和vertical(垂直布局)两种方式
• id 组件名称
• layout_width 该组件的宽度
• layout_height 该组件的高度
• layout_weight 权重
• layout_gravity 该组件（在父容器）中的对齐方式
• gravity 该组件所含子组件在其内部的对齐方式
• background 设置背景图片或填充颜色

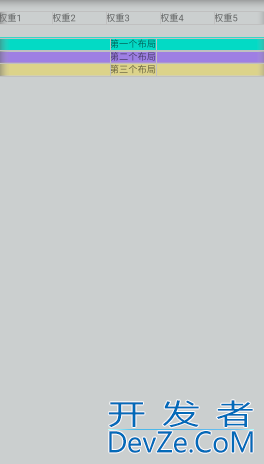

效果图

<?XML version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:background="@color/gray"
    android:layout_height="match_parent"
    android:orientation="vertical">
    <LinearLayout
        android:layout_marginTop="20dp"
        android:layout_width="match_parent"
        android:orientation="horizontal"
        android:layout_height="wrap_content">
        <TextView
            android:text="权重1"
            android:layout_width="0dp"
            android:layout_weight="1"
            android:layout_height="wrap_content"/>
        <TextView
            android:text="权重2"
            android:layout_width="0dp"
            android:layout_weight="1"
            android:layout_height="wrap_content"/>
        <TextView
            android:text="权重3"
            android:layout_width="0dp"
            android:layout_weight="1"
            android:layout_height="wrap_content"/>
        <TextView
            android:text="权重4"
            android:layout_width="0dp"
            android:layout_weight="1"
            android:layout_height="wrap_content"/>
        <TextView
            android:text="权重5"
            android:layout_width="0dp"
            android:layout_weight="1"
            android:layout_height="wrap_content"/>
    </LinearLayout>

    <LinearLayout
        android:layout_marginTop="20dp"
        android:background="@color/teal_200"
        android:layout_width="match_parent"
        android:gravity="center"
        android:layout_height="wrap_content">
        <TextView
            android:text="第一个布局"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            />
    </LinearLayout>
    <LinearLayout
        android:background="@color/purple"
        android:layout_width="match_parent"
        android:gravity="center"
        android:layout_height="wrap_content">
        <TextView
            android:text="第二个布局"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            />
    </LinearLayout>
    <LinearLayout
        android:background="@color/teal"
        android:layout_width="match_parent"
        android:gravity="center"
        android:layout_height="wrap_content">
        <TextView
            android:text="第三个布局"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            />
    </LinearLayout>
</LinearLayout>

（二）相对布局RelativeLayout

属性：

• android:layout_marginTop=“25dip” //顶部距离
• android:gravity=“left” //空间布局位置
• android:layout_marginLeft="15dip //距离左边距

相对于给定ID控件

• android:layout_above 将该控件的底部置于给定ID的控件之上;
• android:layout_below 将该控件的底部置于给定ID的javascript控件之下;
• android:layout_toLeftOf 将该控件的右边缘与给定ID的控件左边缘对齐;
• android:layout_toRightOf 将该控件的左边缘与给定ID的控件右边缘对齐;
• android:layout_alignBaseline 将该控件的baseline与给定ID的baseline对齐;
• android:layout_alignTop 将该控件的顶部边缘与给定ID的顶部边缘对齐;
• android:layout_alignBottom 将该控件的底部边缘与给定ID的底部边缘对齐;
• android:layout_alignLeft 将该控件的左边缘与给定ID的左边缘对齐;
• android:layout_alignRight 将该控件的右边缘与给定ID的右边缘对齐;

相对于父组件

• android:layout_alignParentTop 如果为true,将该控件的顶部与其父控件的顶部对齐;
• android:layout_alignParentBottom 如果为true,将该控件的底部与其父控件的底部对齐;
• android:layout_alignParentLeft 如果为true,将该控件的左部与其父控件的左部对齐;
• android:layout_alignParentRight 如果为true,将该控件的右部与其父控件的右部对齐;

居中

• android:layout_centerHorizontal 如果为true,将该控件的置于水平居中;
• android:layout_centerVertical 如果为true,将该控件的置于垂直居中;
• android:layout_centerInParent 如果为true,将该控件的置于父控件的中央;

指定移动像素

• android:layout_marginTop 上偏python移的值;
• android:layout_marginBottom 下偏移的值;
• android:layout_marginLeft 　　左偏移的值;
• android:layout_marginRight 　 右偏移的值;

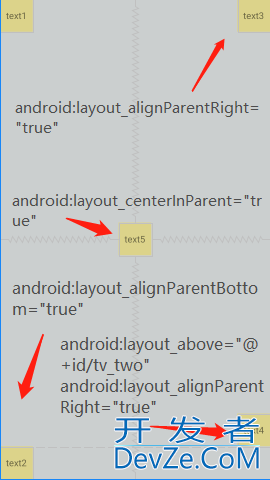

效果图

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:background="@color/gray"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <TextView
        android:gravity="center"
        android:background="@color/teal"
        android:text="text1"
        android:layout_width="50dp"
        android:layout_height="50dp"
        />
    <TextView
        android:id="@+id/tv_two"
        android:layout_alignParentBottom="true"
        android:gravity="center"
        android:background="@color/teal"
        android:text="text2"
        android:layout_width="50dp"
        android:layout_height="50dp"
        />
    <TextView
        android:layout_alignParentRight="true"
        android:gravity="center"
        android:background="@color/teal"
        android:text="text3"
        android:layout_width="50dp"
        android:layout_height="50dp"
        />
    <TextView
        android:layout_centerInParent="true"
        android:gravity="center"
        android:background="@color/teal"
        android:text="text5"
        android:layout_width="50dp"
        android:layout_height="50dp"
        />
    <TextView
        android:layout_above="@+id/tv_two"
        android:layout_alignParentRight="true"
        android:gravity="center"
        android:background="@color/teal"
        android:text="text4"
        android:layout_width="50dp"
        android:layout_height="50dp"
        />
</RelativeLayout>

（三）表格布局TableLayout

属性

三个常用属性

• android:collapseColumns:设置需要被隐藏的列的序号
• android:shrinkColumns:设置允许被收缩的列的列序号
• android:stretchColumns:设置运行被拉伸的列的列序号

（四）帧布局FrameLayout

FrameLayout(帧布局)可以说是六大布局中最为简单的一个布局,这个布局直接在屏幕上开辟出一块空白的区域,当我们往里面添加控件的时候,会默认把他们放到这块区域的左上角,而这种布局方式却没有任何的定位方式,所以它应用的场景并不多;帧布局的大小由控件中最大的子控件决定,如果控件的大小一样大的话,那么同一时刻就只能看到最上面的那个组件!后续添加的控件会覆盖前一个!虽然默认会将控件放置在左上角,但是我们也可以通过layout_gravity属性,指定到其他的位置!

效果图

xml布局：

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:background="@color/gray"
    android:layout_height="match_parent">
    <TextView
        android:background="#000000"
        android:layout_width="fill_parent"
        android:layout_height="180dp"/>
    <TextView
        android:background="#ffff00"
        android:layout_width="fill_parent"
        android:layout_height="130dp"/>
    <TextView
        android:background="#ff00ff"
        android:layout_width="fill_parent"
        android:layout_height="100dp"/>
    <TextView
        android:background="#00ffff"
        android:layout_width="fill_parent"
        android:layout_height="50dp"/>
</FrameLayout>

（五）绝对布局AbsoluteLayout

属性：

• 绝对布局又可以叫做坐标布局，可以直接指定子元素的绝对位置（xy）
• 由于手机屏幕尺寸差别比较大使用绝对定位的适应性会比较差，在屏幕的适配上有缺陷

常用属性:

• android:foreground:*设置改帧布局容器的前景图像
• android:foregroundGravity:设置前景图像显示的位置
• android:layout_x=”” 控制当前子类控件的x位置
• android:layout_y=”” 控制当前子类控件的y位置

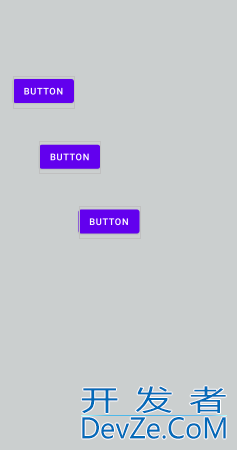

效果图

.xml布局

（六）网格布局GridLayout

和之前的TableLayout(表格布局) 有点类似，不过网格布局的好处是：

• 可以自己设置布局中组件的排列方式
• 可以自定义网格布局有多少行,多少列
• 可以直接设置组件位于某行某列
• 可以设置组件横跨几行或者几列

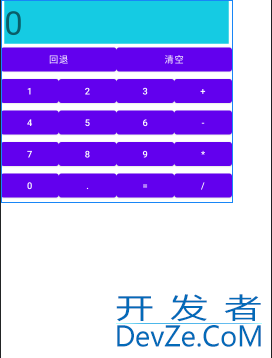

效果图

.xml布局：

<GridLayout xmlns:android="http://schemas.android.com/apk开发者_Python/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/GridLayout1"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:columnCount="4"
    android:orientation="horizontal"
    android:rowCount="6" >
    <TextView
        android:layout_columnSpan="4"
        android:layout_gravity="fill"
        android:layout_marginLeft="5dp"
        android:layout_marginRight="5dp"
        android:background="#15CBE3"
        android:text="0"
        android:textSize="50sp" />

    <Button
        android:layout_columnSpan="2"
        android:layout_gravity="fill"
        android:text="回退" />

    <Button
        android:layout_columnSpan="2"
        android:layout_gravity="fill"
        android:text="清空" />

    <Button android:text="1" />

    <Button android:text="2" />

    <Button android:text="3" />
    <Button android:text="+" />


    <Button android:text="4" />

    <Button android:text="5" />

    <Bupythontton android:text="6" />
    <Button android:text="-" />


    <Button android:text="7" />

    <Button android:text="8" />

    <Button android:text="9" />
    <Button android:text="*" />


    <Button android:text="0" />
    <Button android:text="." />

    <Button android:text="=" />
    <Button android:text="/" />
</GridLayout>

<GridLayout android:layout_width=“fill_parent”：网格布局宽度为填满屏幕

<GridLayout android:layout_height=“wrap_content”：网格布局高度为包裹内容

<GridLayout android:columnCount=&ljsdquo;4”：网格布局设置 4 列

<GridLayout android:rowCount=“6”：网格布android局设置 6 行

<GridLayout android:layout_columnSpan=“2”：清空和回退横跨两列

<GridLayout android:orientation=“horizontal”：网格布局设置为水平布局

以上就是Android studio六大基本布局详解的详细内容，更多关于Android studio基本布局的资料请关注我们其它相关文章！
