Spring Cloud Ribbon 负载均衡使用策略示例详解

目录

• 一、前言
• 二、什么是 Ribbon
• 2.1 ribbon简介
• 2.1.1  ribbon在负载均衡中的角色
• 2.2 客户端负载均衡
• 2.3 服务端负载均衡
• 2.4 常用负载均衡算法
• 2.4.1 随机算法
• 2.4.2 轮询算法
• 2.4.3 加权轮询算法
• 2.4.4 IP地址hash
• 2.4.5 最小链接数
• 三、Ribbon中负载均衡策略总探究
• 3.1 nacos中使用ribbon过程
• 3.1.1 添加配置类
• 3.1.2 接口层调用
• 3.2 Ribbon中负载均衡配置策略
• 3.2.1 IRule
• 3.2.2  AbstractLoadBalancerRule
• 3.2.3  RandomRule
• 3.2.4  RoundRobinRule
• 3.2.5  RetryRule
• 3.2.6 WeightedResponseTimeRule
• 3.2.7 ClientConfigEnabledRoundRobinRule
• 3.2.8 BestAvailableRule
• 3.2.9 ZoneAvoidanceRule
• 3.2.10 AvailabilityFilteringRule
• 四、Ribbon负载均衡策略修改
• 4.1  通过配置类方式修改
• 4.1.1  增加一个负载均衡策略配置类
• 4.1.2  启动类指定负载均衡配置类
• 4.1.3  测试负载均衡策略是否生效
• 4.2  通过配置文件方式修改
• 4.2.1 修改启动类
• 4.2.2 配置文件指定具体的负载均衡策略
• 4.2.3 修改stock-service 的权重配置
•  4.3 自定义负载均衡策略
• 4.3.1 自定义负载均衡类
• 4.3.2 配置文件中使用自定义配置类
• 4.3.3 启动工程并测试
• 4.3.4 ribbon负载均衡懒加载模式
• 五、Spring Cloud LoadBalancer
• 5.1 概述
• 5.1.1 RestTemplate
• 5.1.2 Webclient
• 5.2  RestTemplate 整合LoadBalancer
• 5.2.1 创建一个新的order模块，引入下面的依赖
• 5.2.2  添加如下配置文件
• 5.2.3 启动类
• 5.2.4 模拟测试
• 六、写在文末

一、前言

在上一篇，通过springcloud整合nacos，了解了基于nacos作为服务注册中心时实现微服务之间的快捷调用，其中，为了实现服务A对服务B的调用，在RestConfig配置类中配置RestTemplate时候，引入了一个叫做LoadBalanced的注解，于是不仅有小伙伴要问，这个注解是干嘛用的呢？本篇将详细的探讨这个问题。

二、什么是 Ribbon

2.1 ribbon简介

Spring Cloud Ribbon 是基于Netflix Ribbon 实现的一套客户端负载均衡工具，Ribbon客户端组件提供了一系列的完善的配置，如超时，重试等。

通过Load Balancer获取到服务提供的所有机器实例，Ribbon会自动基于某种规则(轮询，随机)去调用这些服务。Ribbon也可以实现我们自己的负载均衡算法。

2.1.1  ribbon在负载均衡中的角色

负载均衡这个概念大家都不陌生，几乎可以说是互联网公司标配，目前主流负载方案主要分为以下两种：

集中式负载均衡，在消费者和服务提供方中间使用独立的代理方式进行负载，有硬件的（比如 F5），也有软件的（比如 Nginx）；客户端根据自身请求情况做负载均衡，Ribbon 就属于客户端自己做负载均衡，在dubbo中，客户端也可以配置负载均衡策略，也是类似的思想；

2.2 客户端负载均衡

顾名思义，就是由客户端根据自身的情况做负载均衡策略的选择或配置，比如spring cloud中的ribbon，简单来说，当服务提供者将自身的服务注册到服务注册中心之后，客户端相应的会维护一个服务器地址列表，在发送请求前，先通过负载均衡算法选择一个服务器，然后进行访问，这就是客户端负载均衡，即在客户端就进行负载均衡算法分配。

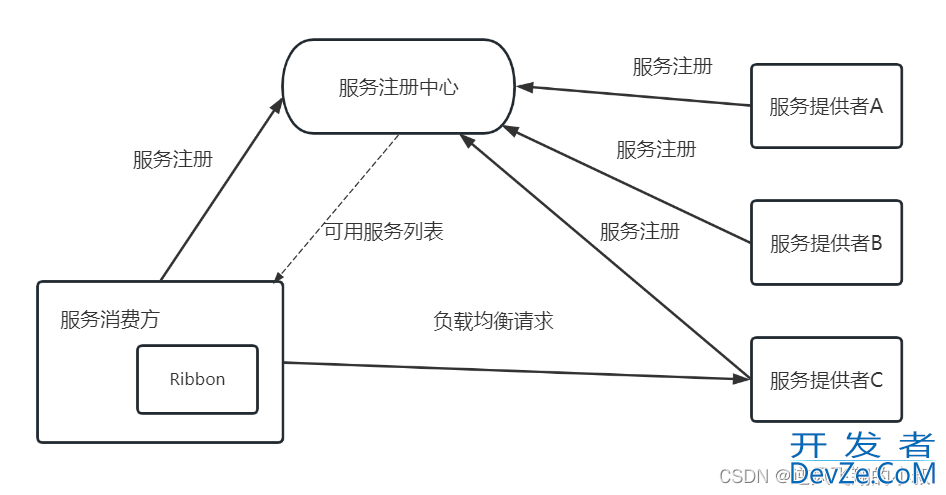

如下，为ribbon作为客户端的负载均衡的调用流程图。

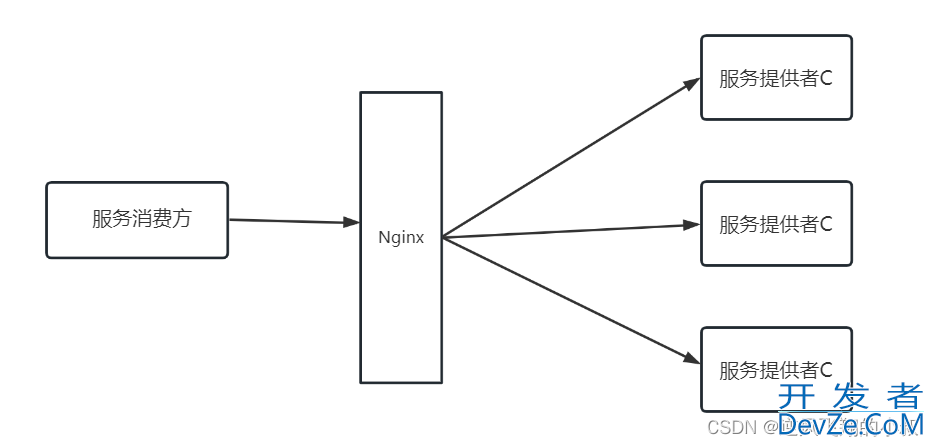

2.3 服务端负载均衡

即集中式的管控负载均衡策略的开发者_Python教程组件，比如Nginx，即所有的请求过来之后，先通过Nginx进行负载均衡，先发送请求到具体的微服务，然后通过nginx中配置的负载均衡算法，在多个服务器之间选择一个进行访问，即在服务器端再进行负载均衡算法分配。

2.4 常用负载均衡算法

下面列举日常开发中经常用到的一些负载均衡算法，可以说很多组件的负载均衡的底层算法思想都是大同小异

2.4.1 随机算法

通过随机选择集群中的某个可用的服务进行请求执行，在集群的各服务器配置差不多的情况下可以考虑使用，一般这种方式使用较少

2.4.2 轮询算法

负载均衡默认的实现方式，请求过来之后，依次轮流从可用服务中选择进行处理

2.4.3 加权轮询算法

通过对服务器性能的分型，给高配置，低负载的服务器分配更高的权重，均衡各个服务器的压力;

2.4.4 IP地址hash

根据请求的地址进行Hash，通过客户端请求的地址的HASH值取模映射进行服务器调度，  ip --->hash，这样相同请求的IP将会被打到相同的服务器处理；

2.4.5 最小链接数

即使请求均衡了，压力也不一定会均衡，最小连接数法就是根据服务器的情况，比如请求积压数等参数，将请求分配到当前压力最小的服务器上，最小连接数也叫最小活跃数。

三、Ribbon中负载均衡策略总探究

3.1 nacos中使用ribbon过程

在上一篇，springcloud-alibaba整合nacos中，客户端通过nacos进行服务调用默认使用的就是Ribbon负载均衡，只需下面两步

3.1.1 添加配置类

添加一个RestTemplate 的配置bean，使用LoadBalanced注解标注

@Configuration
public class RestConfig {

    @Bean
    @LoadBalanced
    public RestTemplate restTemplate(){
        return new RestTemplate();
    }

}

3.1.2 接口层调用

具体调用的时候，仍然使用restTemplate调用即可，如果服务端有多个实例，将会自动走默认负载均衡策略；

@RestController
@RequestMapping("/order")
public class OrderController {

    @Autowired
    RestTemplate restTemplate;

    @Value("${service-url.nacos-user-service}")
    private String serverURL;

    //localhost:8083/order/add
    @GetMapping("/add")
    public String add(){
        System.out.println("下单成功");
        //String forObject = restTemplate.getForObject("http://localhost:8082/stock/reduct", String.class);
        String forObject = restTemplate.getForObject(serverURL + "/stock/reduct", String.class);
        System.out.println(forObject);
        return "add order  :" + forObject;
    }

}

3.2 Ribbon中负载均衡配置策略

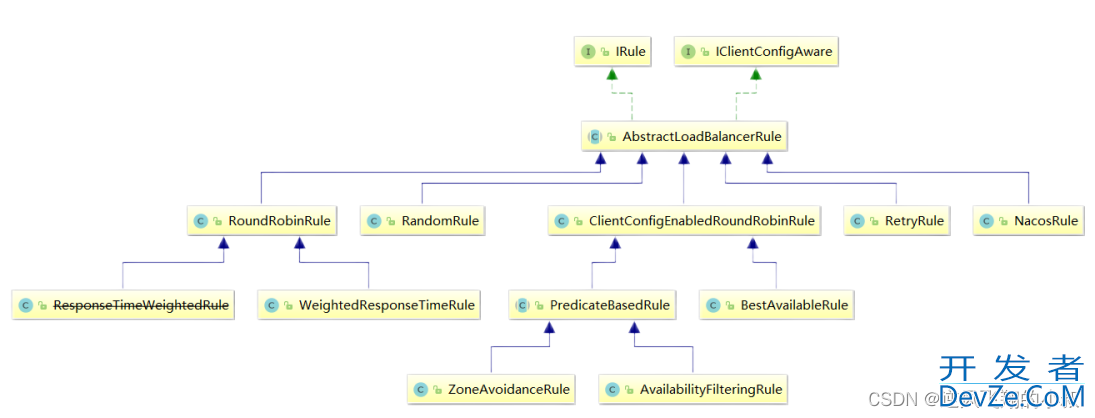

通过完整的类的依赖关系图，可以看到Ribbon提供了很多种负载均衡策略，下面就Ribbon中常用的负载均衡策略做详细的解读。

3.2.1 IRule

这是所有负载均衡策略的父接口，里边的核心方法就是choose方法，用来选择一个服务实例

3.2.2  AbstractLoadBalancerRule

一个抽象类，里边主要定义了一个ILoadBalancer，这里定义它的目的主要是辅助负责均衡策略选取合适的服务端实例。

3.2.3  RandomRule

这种负载均衡策略就是随机从多个服务实例中选择一个服务实例

通过源码发现，在RandomRule的无参构造方法中初始化了一个Random对象，然后在它重写的choose方法又调用了choose(ILoadBalancer lb, Object key)这个重载的choose方法，在这个重载的choose方法中，每次利用random对象生成一个不大于服务实例总数的随机数，并将该数作为下标所以获取一个服务实例；

可以参阅源码

public Server choose(ILoadBalancer lb, Object key) {
        if (lb == null) {
            return null;
        } else {
            Server server = null;

            while(server == null) {
                if (Thread.interrupted()) {
                    return null;
                }

                List<Server> upList = lb.getReachableServers();
                List<Server> allList = lb.getAllServers();
                int serverCount = allList.size();
                if (serverCount == 0) {
                    return null;
                }

                int index = this.chooseRandomInt(serverCount);
                server = (Server)upList.get(index);
                if (server == null) {
                    jsThread.yield();
                } else {
                    if (server.isAlive()) {
                        return server;
                    }

                    server = null;
                    Thread.yield();
                }
            }

            return server;
        }
    }

3.2.4  RoundRobinRule

RoundRobinRule 这种负载均衡策略也叫线性轮询负载均衡策略

这个类的choose(ILoadBalancer lb, Object key)方法整体逻辑是这样的：

• 开启一个计数器count，在while循环中遍历务清单，获取清单之前先通过incrementAndGetModulo方法获取一个下标，这个下标是一个不断自增长的数先加1然后和服务清单总数取模之后获取到的（所以这个下标从来不会越界）；
• 然后拿着下标再去服务清单列表中取服务，每次循环计数器都会加1，如果连续10次都没有取到服务，则会报一个警告No available alive servers after 10 tries from load balancer: XXXX；

3.2.5  RetryRule

在轮询基础上重试，即这种负载均衡策略带有重试功能

它整体工作流程是这样：

• 首先RetryRule中定义了一个subRule，它的实现类是RoundRobinRule；
• 然后在RetryRule的cwww.devze.comhoose(ILoadBalancer lb, Object key)方法中，每次还是采用RoundRobinRule中的choose规则来选择一个服务实例；
• 如果选到的实例正常就返回，如果选择的服务实例为null或者已经失效，则在失效时间deadline之前不断的进行重试（重试时获取服务的策略还是RoundRobinRule中定义的策略）；
• 如果超过了deadline还是没取到则会返回一个null；

3.2.6 WeightedResponseTimeRule

顾名思义，带有权重功能，权重 — nacos的NacosRule ，Nacos还扩展了一个自己的基于配置的权重扩展

大致工作原理如下：

• WeightedResponseTimeRule是RoundRobinRule的一个子类，在WeightedResponseTimeRule中对RoundRobinRule的功能进行了扩展；
• WeightedResponseTimeRule中会根据每一个实例的运行情况来给计算出该实例的一个权重，然后在挑选实例的时候则根据权重进行挑选，这样能够实现更优的实例调用；
• WeightedResponseTimeRule中有一个名叫DynamicServerWeightTask的定时任务，默认情况下每隔30秒会计算一次各个服务实例的权重；
• 权重计算规则很简单，如果一个服务的平均响应时间越短则权重越大，那么该服务实例被选中执行任务的概率也就越大；

3.2.7 ClientConfigEnabledRoundRobinRule

这种策略实现很简单，内部定义了RoundRobinRule，choose方法还是采用了RoundRobinRule的 choose方法，所以它的选择策略和RoundRobinRule的选择策略一致，就不再过多不赘述。

3.2.8 BestAvailableRule

• BestAvailableRule继承自ClientConfigEnabledRoundRobinRule；
• 它在ClientConfigEnabledRoundRobinRule的基础上主要增加了根据loadBalancerStats中保存的服务实例的状态信息来过滤掉失效的服务实例的功能，然后顺便找出并发请求最小的服务实例来使用；
• 然而loadBalancerStats有可能为null，如果loadBalancerStats为null，则BestAvailableRule将采用它的父类即ClientConfigEnabledRoundRobinRule的服务选取策略（线性轮询）；

3.2.9 ZoneAvoidanceRule

默认规则 ，复合判断server所在区域的性能和server的可用性选择服务器

• ZoneAvoidanceRule是PredicateBasedRule的一个实现类，只不过这里多一个过滤条件；
• ZoneAvoidanceRule中的过滤条件是以ZoneAvoidancePredicate为主过滤条件和以AvailabilityPredicate为次过滤条件组成的一个叫做CompositePredicate的组合过滤条件；
• 过滤成功之后，继续采用线性轮询(RoundRobinRule)的方式从过滤结果中选择一个出来；

3.2.10 AvailabilityFilteringRule

先过滤掉故障实例，再选择并发较小的实例，具体来说，过滤掉一直连接失败的被标记为circuit tripped的后端Server，并过滤掉那些高并发的后端Server或者使用一个AvailabilityPredicate来 包含过滤server的逻辑，其实就是检查status里记录的各个Server的运行状态。

四、Ribbon负载均衡策略修改

上面详细了解了Ribbon中的常用的一些负载均衡配置策略，接下来通过实际操作演示下如何修改Ribbon的负载均衡配置策略。

4.1  通过配置类方式修改

这是一种比较灵活的修改配置方式，只需要添加一个配置类，并配置指定的负载均衡bean即可

4.1.1  增加一个负载均衡策略配置类

注意这里有个坑，自定义的配置类不能写在@SpringbootApplication注解的@CompentScan扫描得到的地方，否则自定义的配置类就会被所有的 RibbonClients共享。

因此实际开发中不建议这么使用，推荐yml方式

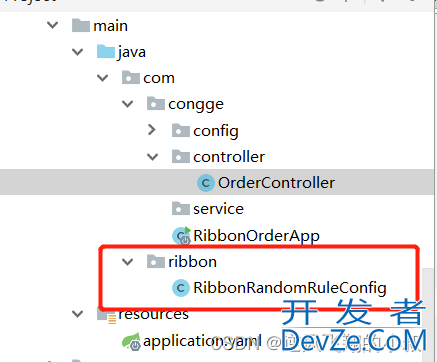

工程的目录结构如下

RibbonRandomRuleConfig 配置类

@Configuration
public class RibbonRandomRuleConfig {

    @Bean
    public IRule iRule(){
        return new RandomRule();
    }
}

4.1.2  启动类指定负载均衡配置类

@SpringBootApplication
@RibbonClients(value = {
        @RibbonClient(name = "stock-service",configuration = RibbonRandomRuleConfig.class)
})
public class RibbonOrderApp {

    public static void main(String[] args) {
        SpringApplication.run(RibbonOrderApp.class,args);
    }

}

4.1.3  测试负载均衡策略是否生效

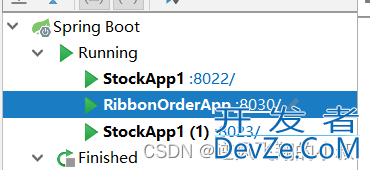

分别启动stock-service的两个工程，再启动order工程，stock-service可以在idea中通过区分端口的方式

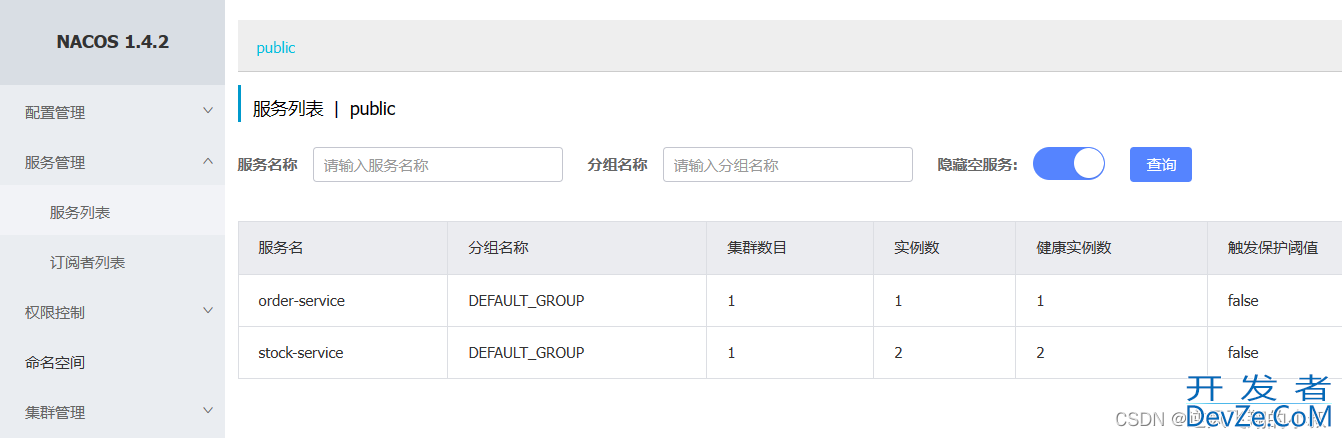

启动完成之后，检查nacos，可以看到stock-service有两个服务实例，这正好是我们希望的

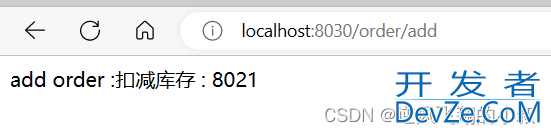

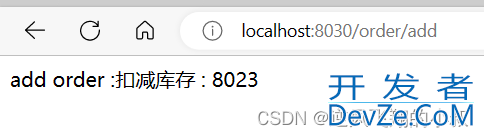

调用order模块的接口：http://localhost:8030/order/add，由于是客户端负载均衡，而且我们配置的是随机的策略，预计在随机调用该接口之后，会呈现出不同的接口

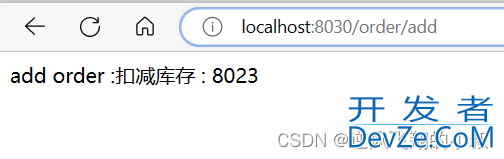

 多调用几次，可以看到8021与8023对应的服务不断交替出现，并且没什么规律

4.2  通过配置文件方式修改

4.2.1 修改启动类

去掉启动类中的注解信息

@SpringBootApplication
/*@RibbonClients(value = {
        @RibbonClient(name = "stock-service",configuration = RibbonRandomRuleConfig.class)
})*/
public class RibbonOrderApp {

    public static void main(String[] args) {
        SpringApplication.run(RibbonOrderApp.class,args);
    }

}

4.2.2 配置文件指定具体的负载均衡策略

在配置文件下方增加如下配置，这里是哦也能够的是nacos提供的基于权重的策略，也可以选择其他的；

stock-service:
  ribbon:
    NFLoadBalancerRuleClassName: com.alibaba.cloud.nacos.ribbon.NacosRule

4.2.3 修改stock-service 的权重配置

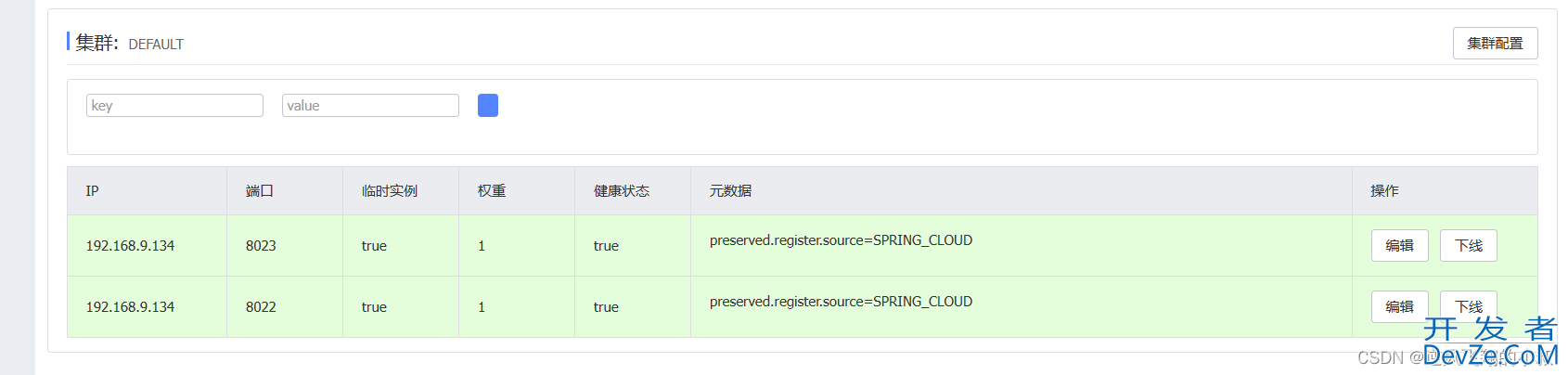

在nacos服务列表那一栏，进入到如下所示 stock-servide具体的详情页面

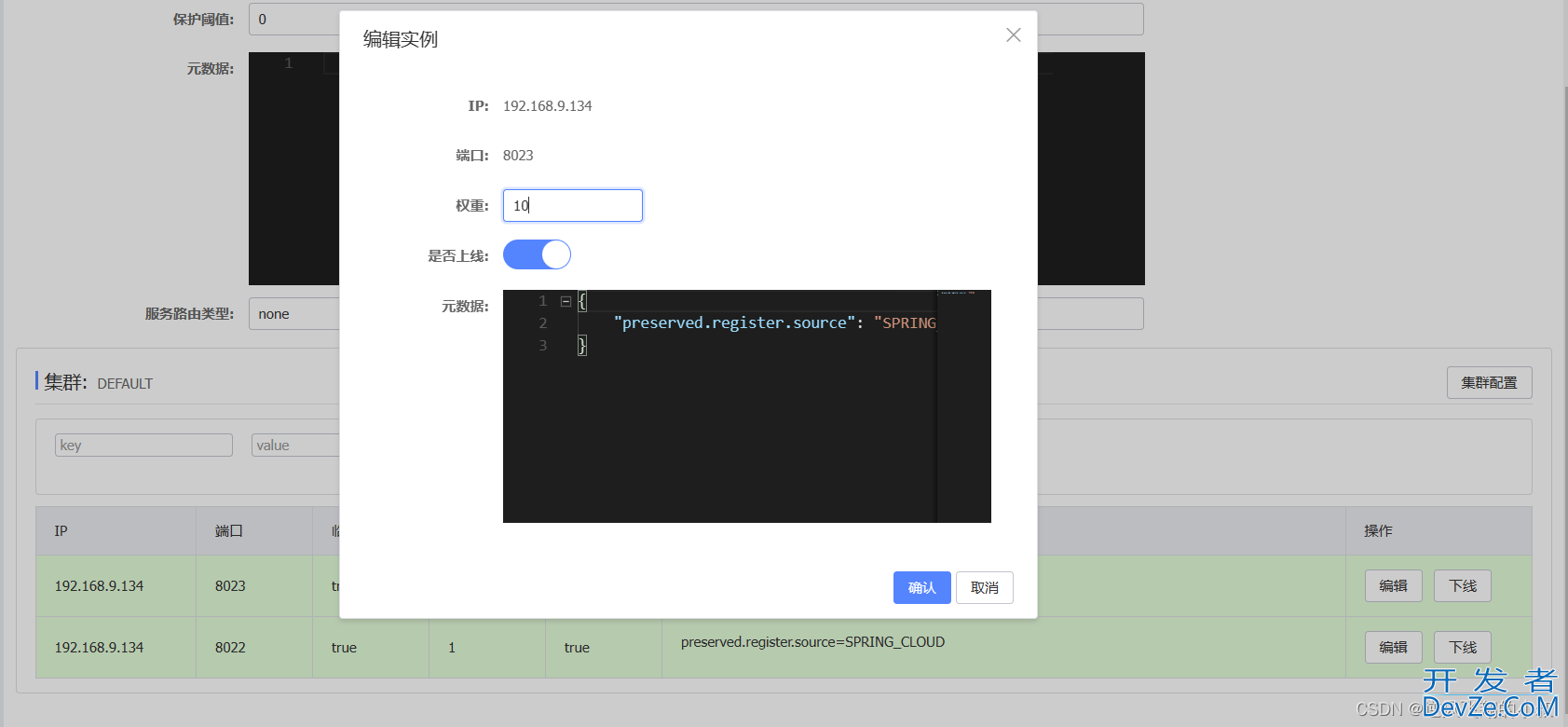

分别编辑两个实例的权重大小，比如这里给8023实例权重为10，另一个保持默认为1

设置完成后按照预期猜想，设置权重更高的那个将会优先得到访问的机会，启动order服务，再次按照上面的方式调用多次观察效果

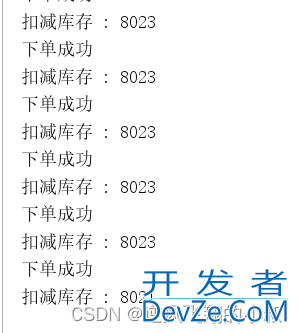

粗略统计发现，在10多次的请求中，权重高的那个被访问的次数更多，这也就符合我们的预期效果了；

 4.3 自定义负载均衡策略

 从上面的ribbon类图可以发现，通过实现 IRule 接口可以自定义负载策略，主要的选择服务逻辑在 choose 方法中完成，最简单的就是继承AbstractLoadBalancerRule这个抽象类；

4.3.1 自定义负载均衡类

只需要继承AbstractLoadBalancerRule抽象类，并重写里面的choose方式，在该方式中，使用了类似的随机算法的策略，也可以根据自身的需求，定制特定的负载均衡算法；

public class CustomRule extends AbstractLoadBalancerRule {

    private static Logger logger = LoggerFactory.getLogger(CustomRule.class);


    @Override
    public Server choose(Object o) {

        ILoadBalancer loadBalancer = this.getLoadBalancer();
        List<Server> reachableServers = loadBalancer.getReachableServers();
        intjs i = ThreadLocalRandom.current().nextInt(reachableServers.size());
        Server server = reachableServers.get(i);
        return server;
    }

    @Override
    public void initWithNiwsConfig(IClientConfig iClientConfig) {

    }
}

4.3.2 配置文件中使用自定义配置类

stock-service:
  ribbon:
    #NFLoadBalancerRuleClassName: com.alibaba.cloud.nacos.ribbon.NacosRule
    #使用自定义的负载均衡策略
    NFLoadBalancerRuleClassName: com.ribbon.CustomRule

4.3.3 启动工程并测试

将上一步的nacos中stock-service的两个服务实例的权重都调整为1，然后再次访问接口，可以看到呈现出随机的效果；

4.3.4 ribbon负载均衡懒加载模式

Ribbon的负载均衡策略默认是懒加载，意味着只有在发起调用的时候才会创建客户端，这带来的问题是，如果网络不好，第一次调用的时候可能会出现调用超时，我们通过控制台日志也能看出来；

如何解决这个问题呢？可以手动开启饥饿加载，来解决第一次调用慢的问题，只需要在配置文件中添加如下配置即可；

ribbon:
  eager-load:
    # 开启ribbon饥饿加载
    enabled: true
    # 配置stock-service使用ribbon饥饿加载，多个使用逗号分隔
    clients: stock-service

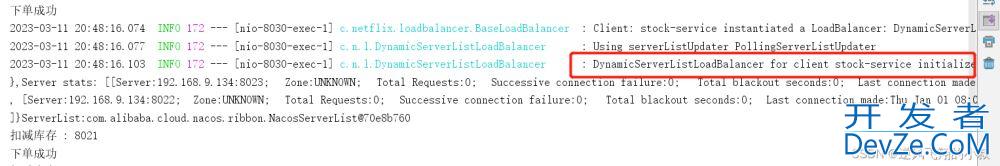

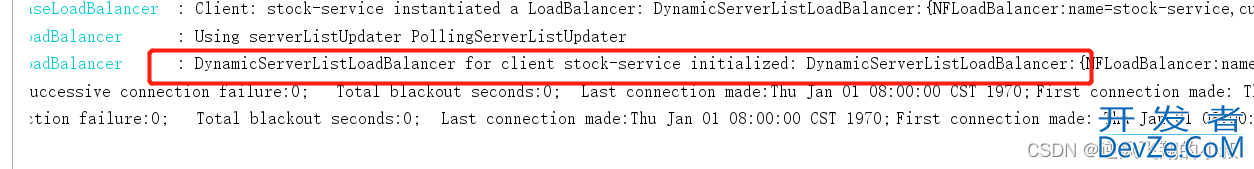

再次重启order服务，通过控制台输出日志可以看到，在启动的时候负载均衡策略就被加载了；

五、Spring Cloud LoadBalancer

5.1 概述

Spring Cloud LoadBalancer是Spring Cloud官方自己提供的客户端负载均衡器, 用来替代

Ribbon

Spring 官方提供了两种负载均衡客户端

5.1.1 RestTemplate

RestTemplate是 Spring提供的用于访问Rest服务的客户端，RestTemplate提供了多种便捷访问远程Http服务的方法，能够大大提高客户端的编写效率。默认情况下，RestTemplate默认依赖jdk的HTTP连接工具

5.1.2 Webclient

WebClient是从Spring WebFlux 5.0版本开始提供的一个非阻塞的基于响应式编程的进行Http请求的客户端工具。它的响应式编程的基于Reactor的。WebClient中提供了标准Http请求方式对应的get、post、put、delete等方法，可以用来发起相应的请求

5.2  RestTemplate 整合LoadBalancer

5.2.1 创建一个新的order模块，引入下面的依赖

 <dependencies>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <!--nacos-config 配置中心-自带动态刷新-->
        <!--<dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>
        </dependency>-->

        <!--nacos-discovery 注册中心-服务发现与注册-->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
            <exclusions>
                <exclusion>
                    &pythonlt;groupId>org.springframework.cloud</groupId>
                    <artifactId>spring‐cloud‐starter‐netflix‐ribbon</artifactId>
                </exclusion>
            </exclusions>
        </dependency>

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring‐cloud‐starter‐loadbalancer</artifactId>
        </dependency>

    </dependencies>

5.2.2  添加如下配置文件

这里主要是将默认的ribbon的loadbalancer负载均衡策略禁用掉

server:
  port: 8033

spring:
  application:
    name: order-service
  cloud:
    nacos:
      discovery:
        server-addr: localhost:8848 #服务注册中心地址
      #config:
        www.devze.com#server-addr: localhost:8848 #配置中心地址
    loadbalancer:
      ribbon:
        enabled: false

service-url:
  nacos-user-service: http://stock-service

5.2.3 启动类

@SpringBootApplication
//@EnableDiscoveryClient
public class BalancerOrderApp {
    public static void main(String[] args) {
        SpringApplication.run(BalancerOrderApp.class,args);
    }

}

5.2.4 模拟测试

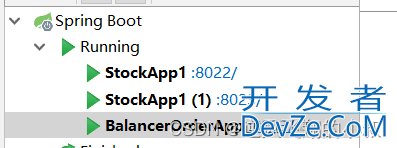

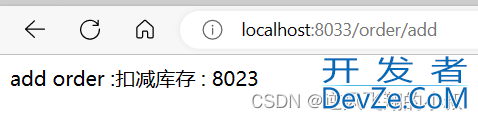

启动stock-service和当前order模块，启动完成后，界面调用：localhost:8033/order/add

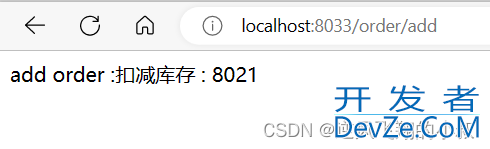

loadbalancer默认走的是轮询策略，通过反复调用上面的接口，可以看到请求的结果端口显示看，是stock-service两个服务轮着来的；

六、写在文末

在微服务治理过程中，尽管来说Ribbon现在使用的并不算太多，但Ribbon在springcloud的生态体系下的出现，可以说具有重要的意义，真正将客户端负载均衡的思想进行了落地和解决，而且提供了较为完备的负载均衡策略，给予了开发者相当的扩展性，这也为其他的微服务治理框架提供了很好的思路。
