Qt实现给窗口绘制阴影的示例代码

目录
  • 前言
  • 重载paintEvent法
  • QGraphicsDropShadowEffect方法
  • 九宫格缩放阴影法

前言

最近自定义一个消息弹框,但是没加阴影之前,觉得有点扁平。然后仔细看了Qt自带的消息弹框,发现是没有加上阴影的问题。所以就在网上搜索怎么加阴影,有多种方法。写这个博客的目的是记录一下这几种方法,并且加上我对于这些方法的理解。

具体的方法有

  • 重载paintEvent,调用drawRect或者drawRoundedRect或者drawpath来手绘阴影
  • 使用QGraphicsDropShadowEffect类,来绘制阴影
  • 使用九图拼凑法
  • 九宫格缩放阴影法

但是不管是哪种方法,都需要设置窗口的背景透明

    this->setWindowFlags(Qt::FramelessWindowHint);
    this->setAttribute(Qt::WA_TranslucentBackground);

重载paintEvent法

这个方法就是重载paintEvent,然后自己设置绘图的区域,根据阴影的大小、根据阴影的颜色,一圈一圈的去画阴影。

然后又分有三个函数来进行阴影的绘制

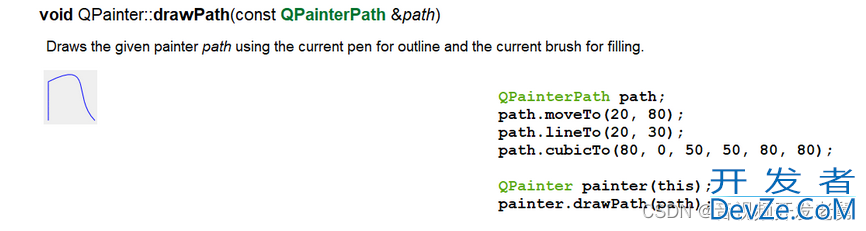

drawPath

这个函数的作用是绘制一个路线,路线可以由很多不同的曲线或者直线组成,这个可以绘制多边形。

Qt实现给窗口绘制阴影的示例代码

绘制代码如下:

void Waiting::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event)

    // 1. 初始化一个QPainter对象用来绘制
    // 2. QPainter::Antialiasing,让引擎尽可能的消除锯齿
    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing, true);

    QColor color(0,开发者_JAVA开发 0, 0, 50);
    // 此处循环次数为10,目的是绘制宽度为10的阴影
    for(int i=0; i<10; i++)
    {
        // 3. 初始化一个QPainterPath对象
        QPainterPath path;
        // 4. 设置填充规则
        path.setFillRule(Qt::WindingFill);
        // 5. 添加一个矩形
        path.adhttp://www.devze.comdRect(10-i, 10-i, this->rWkYmUaaHHwidth()-(10-i)*2, this->height()-(10-i)*2);
        // 6. 设置颜色的透明度
        color.setAlpha(150 - qSqrt(i)*50);
        painter.setPen(color);
        // 7. 绘制线路
        painter.drawPath(path);
    }
}

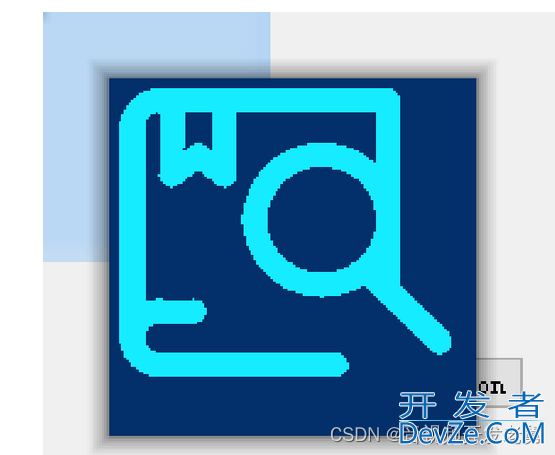

绘制效果如下:

Qt实现给窗口绘制阴影的示例代码

Tips

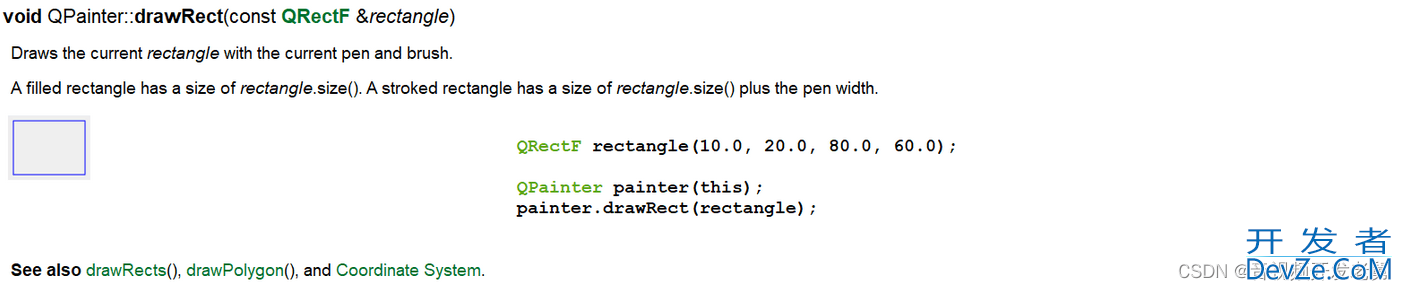

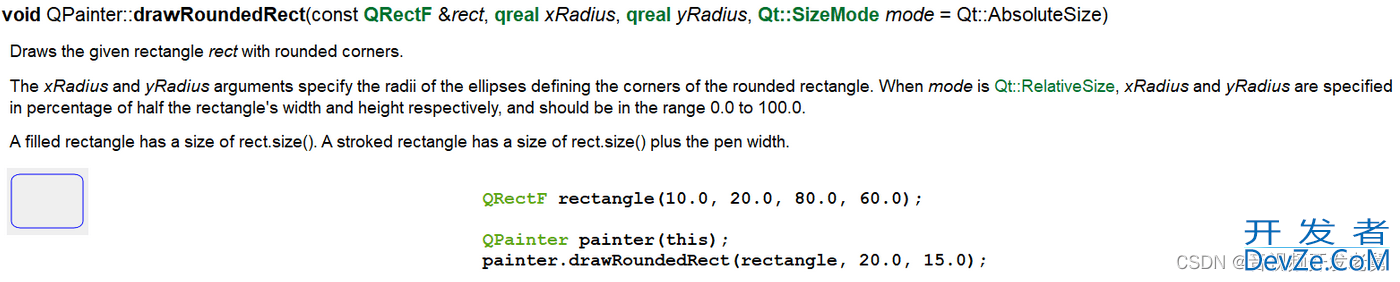

drawRect和drawRoundedRect

这两个函数分别是画矩形阴影和画带圆角的阴影,除了最后绘制的时候锁调用的函数不一样,其余都是一样的。drawRect是绘制矩形的,drawRoundedRect是绘制带圆角的。

Qt实现给窗口绘制阴影的示例代码

Qt实现给窗口绘制阴影的示例代码

代码如下:

void Waiting::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event)

    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing, true);

    QColor color(0, 0, 0, 50);
    for(int i=0; i<10; i++)
    {
        color.setAlpha(150 - qSqrt(i)*50);
        painter.setPen(color);
        // drawRect 绘制矩形
//        painter.drawRect(10-i, 10-i, this->width()-(10-i)*2, this->height()-(10-i)*2);
        // drawRoundedRect 绘制带原角
        painter.drawRoundedRect(10-i, 10-i, this->width()javascript-(10-i)*2, this->height()-(10-i)*2, 20, 20);
    }
}

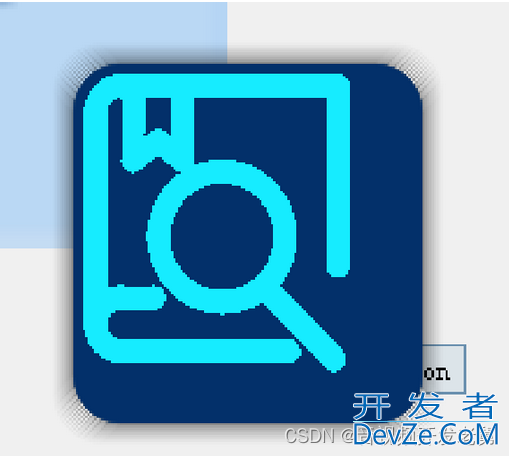

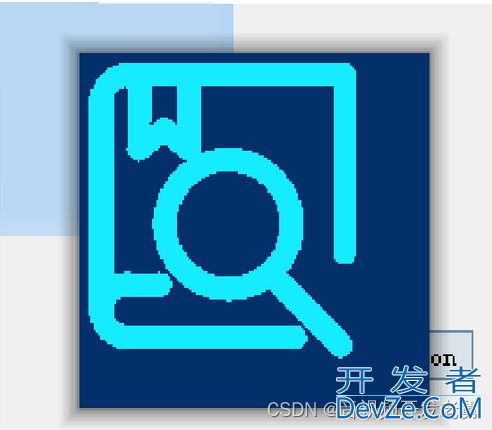

效果图如下:

Qt实现给窗口绘制阴影的示例代码

Qt实现给窗口绘制阴影的示例代码

QGraphicsDropShadowEffect方法

这个类就直接用就好了,代码如下:

m_pEffect = new QGraphicsDropShadowEf编程fect(m_background);
m_pEffect->setOffset(0, 0);
m_pEffect->setColor(QColor(QStringLiteral("black")));
m_pEffect->setBlurRadius(30);
m_background->setGraphicsEffect(m_pEffect);

Tips

setOffser这个是设置阴影的起始点位于窗口的哪个位置setBlurRadius这个是设置阴影的模糊程度,越大就越模糊

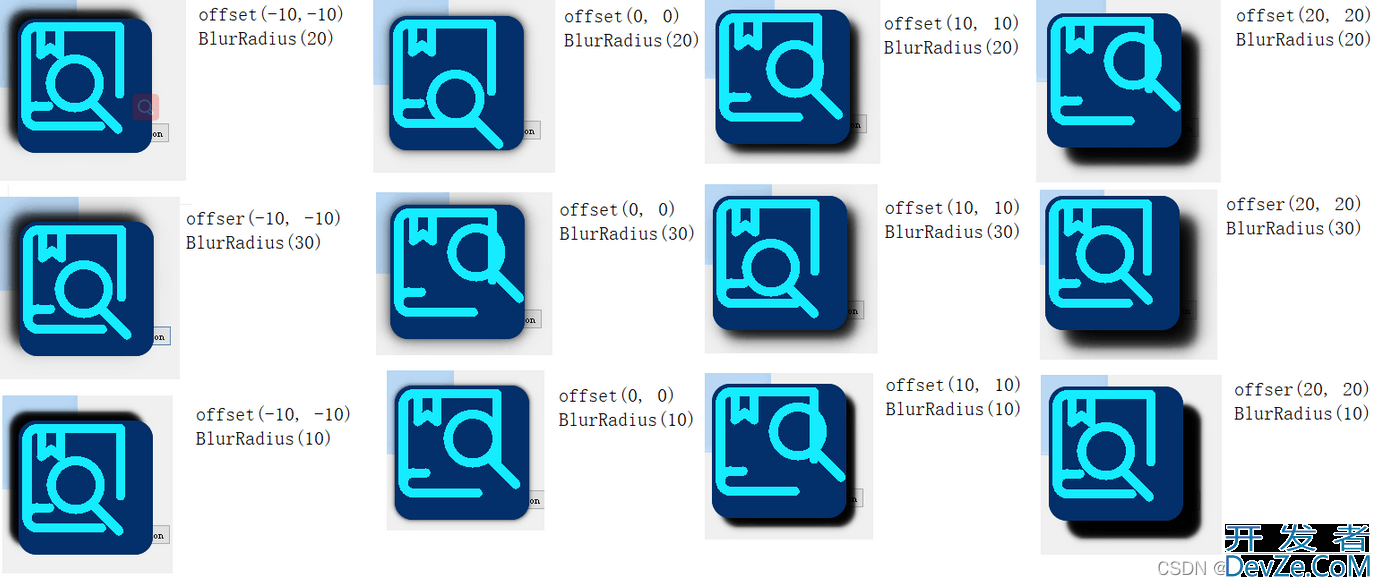

具体对比请看下图:

Qt实现给窗口绘制阴影的示例代码

九宫格缩放阴影法

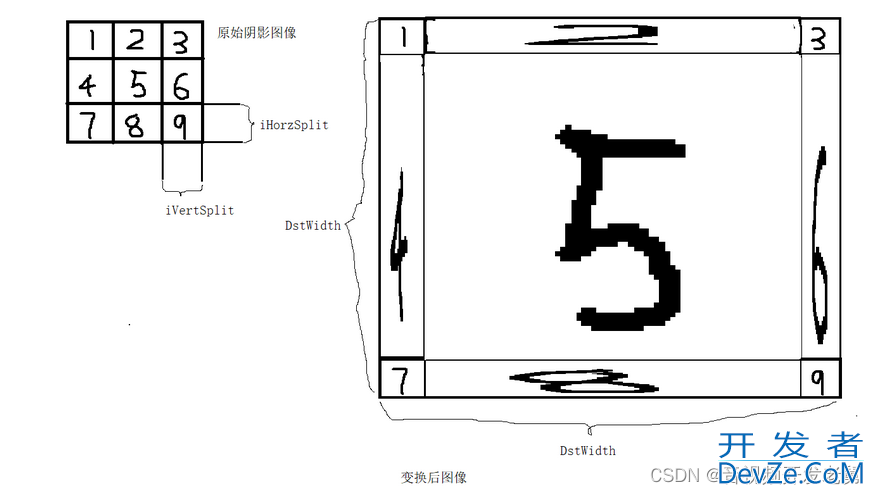

Tips:

  • ninePatchScalePixmap函数
  • iHjavascriptorzSplit和iVertSplit这两个变量分别代表对原始的图片进行九宫格分之后的高和宽。
  • DstWidth和DstHeight这个两个变量则代表最后需要的图片的高和宽

如下图:

Qt实现给窗口绘制阴影的示例代码

到此这篇关于Qt实现给窗口绘制阴影的示例代码的文章就介绍到这了,更多相关Qt窗口绘制阴影内容请搜索我们以前的文章或继续浏览下面的相关文章希望大家以后多多支持我们!
