Android再探全面屏适配示例详解

2023-03-02 10:34 开发作者：流浪汉kylin

前言

简单来说，以前是做app的，然后转去做了终端几年，现在又做回了app，然后就涉及到了全面屏的适配，但是很多年前做的适配也不记得了，所以来重新再探究一遍。

以前做终端的时候，适配？我不知道什么叫适配，就一个机型，想怎么玩就怎么玩，自己就是爹。现在做应用，不好意思，手机厂商才是大爹，我们都是孙子。

我简单的回顾了一下，其实全面屏的适配一开始是因为刘海屏才开始这条路线，然后就出现一大堆奇奇怪怪的东西。幸好谷歌也是做人，在28之后就提出一套规范。

Android P前后

对于Android P，其实也就android 8.0和android 9.0两个版本，因为是从android 8.0开始流行的，各做各的，然后在9.0的时候google给出了一套规范。

对于Android 9.0也就是28,google推出了DisplayCutout，它统一了android凹凸屏的处理，使用起来也很方便。

WindowManager.LayoutParams wlp = getWindow().getAttributes();
wlp.layoutInDisplayCutoutMode = WindowManage编程客栈r.LayoutParams.LAYOUT_IN_DISPLAY_CUTOUT_MODE_SHORT_EDGES;
getWindow().setAttributes(wlp);

给WindowManager.LayoutParams设置layoutInDisplayCutoutMode就行，是不是很简单。

它有几个参数可供选择

（1）LAYOUT_IN_DISPLAY_CUTOUT_MODE_DEFAULT：默认值，一般效果和LAYOUT_IN_DISPLAY_CUTOUT_MODE_NEVER相同。

（2）LAYOUT_IN_DISPLAY_CUTOUT_MODE_SHORT_EDGES：内容显示到凹凸屏区域。

（3）LAYOUT_IN_DISPLAY_CUTOUT_MODE_NEVER：内容不会显示到凹凸屏区域。

对于Android 28以下的适配

这个比较麻烦，因为在28以下是没有layoutInDisplayCutoutMode的，所以要单独去调，网上也有很多说如何去对不同的厂商去做适配，但其实这东西还是要调的。哪怕你是相同的机型，不同的系统版本都可能会产生不同的效果，没错，就是这么恐怖。基本都是只能做if-else单独对不同的机型做适配。要么就是让28以下的统一不做全面屏的效果，比如说把内容显示到凹凸屏区域，你就判断在28的时候不做这种操作，但一般不是你说的算，多多少少还是需要做适配，只能具体情况具体调试。

对不同的场景做适配

你觉得你说你就对28做适配，28以下就不管了，我就设置layoutInDisplayCutoutMode一行代码就行。可事情哪有这么简单。

系统的Bar主要分为3种，一种是在屏幕上方的状态栏，一种是在屏幕底端的导航栏，还是一直是仿IOS的底部横条代替导航栏，这在和导航栏一起分析但会有些许不同。

而这个过程中又会区分为横屏和竖屏的情况，多少也会又些许差异，当然我也没办法把全部特殊的常见列举出来。不同的手机厂商之间也会存在有不同的情况，还有上面说的android28前后，这里主要是对android28之后进行分析。

状态栏

假如要实现全屏显示的效果，我们要如何去对状态栏做适配。

为了方便调试，我把window的颜色设置为橙色，把布局的颜色设置成绿色

<style name="TestTheme" parent="@android:style/Theme.Material.Light.NoActionBar.Fullscreen" >
    <item name="android:windowBackground">@android:color/holo_orange_light</item>
</style>

<activity
    android:name=".TestActivity"
    android:configChanges="orientation|screenSize|keyboardHidden|smallestScreenSize|screenSize|screenLayout"
    android:theme="@style/TestTheme" >
    <intent-filter>
        <action android:name="android.intent.action.MAIN" />
        <category android:name="android.intent.category.DEFAULT" />
        <category android:name="android.intent.category.LAUNCHER" />
    </intent-filter>
</activity>

<FrameLayout XMLns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#336655"
    >
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="用于参考位置"
        />
</FrameLayout>

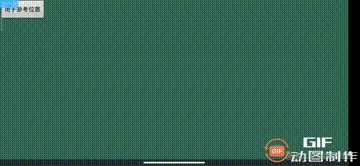

然后我们直接运行看看效果

Android再探全面屏适配示例详解

上面状态栏的颜色其实是我的桌面背景，这里看不太清楚，我放一张我桌面的背景上来

Android再探全面屏适配示例详解

能看到，内容是不会显示在状态栏的空间的。根据上面提到的，我们用layoutInDisplayCutoutMode试试

public class TestActivity extends Activity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_test);
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.P) {
            WindowManager.LayoutParams wlp = getWindow().getAttributes();
            wlp.layoutInDisplayCutoutMode = WindowManager.LayoutParams.LAYOUT_IN_DISPLAY_CUTOUT_MODE_SHORT_EDGES;
            getWindow().setAttributes(wlp);
        }
    }
}

看看效果

Android再探全面屏适配示例详解

能看到状态栏显示橙色，这说明window的内容已经能覆盖到状态栏了，但是显示的内容还是没上去。

难道这个属性不行？当然不是。这个不知道怎么解释好，你可以简单理解成窗口是已经能显示到状态栏的区域了，但是view因为某些默认的配置导致距离顶部有一定的间距。

相信大家多多少少听过沉浸模式，我之前写的软键盘冲突也有涉及到一点这块，view有一个方法SystemUiVisibility，它可以设置一些属性，其实这是一个int值的flags，你把它想象成window的flags就好理解多了。

通过setSystemUiVisibility方法，我们对View做一些配置，就按网上写的，沉浸模式

public class TestActivity extends Activity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_test);
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.P) {
            WindowManager.LayoutParams wlp = getWindow().getAtt编程ributes();
            wlp.layoutInDisplayCutoutMode = WindowManager.LayoutParams.LAYOUT_IN_DISPLAY_CUTOUT_MODE_SHORT_EDGES;
            getWindow().setAttributes(wlp);
            getWindow().getDecorView().setSystemUiVisibility(View.SYSTEM_UI_FLAG_FULLSCREEN | View.SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN);
        }
    }
}

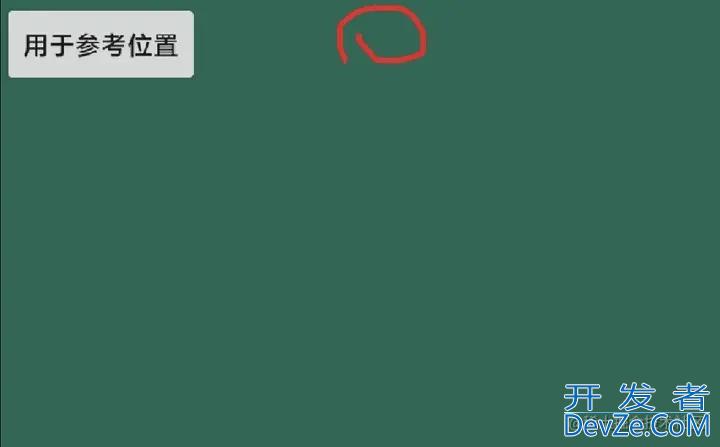

看看效果

Android再探全面屏适配示例详解

可以看到，内容就正常显示到上面了。我觉得讲得已经挺详细了，好，那提两个问题：如果我不设layoutInDisplayCutoutMode，只设View的SystemUiVisibility，能不能显示到状态栏的区域？第二个，我设了layoutInDisplayCutoutMode，是不是这个window里面的所有view都必须设置SystemUiVisibility才能把内容显示到状态栏区域？

这个是实现一个把内容显示到状态栏的效果，还有其它效果比如设置状态栏颜色或者什么的，这里就不讲了，但要注意，如果你在设置某些效果的过程中，编程没效果，可以考虑一下是不是手机厂商造成的，多试几个厂商。

对了，还有横屏的情况，横屏的情况下状态栏还是在顶部，但是刘海区域（凹凸区域）在侧边，layoutInDisplayCutoutMode是对侧边的凹凸区域生效。所以要知道它不是针对状态栏的，是针对凹凸区域的。

导航栏和底部横条

这个就比状态栏麻烦一些。这里就主要以横屏的情况去讲解。横屏的情况下导航栏一共有3种显示情况，例如小米的横条，就是显示在底部，其它手机的导航栏就是显示在侧边，还有一种是侧边的情况下，不管你怎么转屏，都会固定显示在右边。

导航栏没有凹凸区域，所以不需要用到windoow lp的layoutInDisplayCutoutMode，我们一般都能直接通过view的SystemUiVisibility方法去配置实现它的一个想要的效果。

可以先看看SystemUiVisibility能设置的一些常用的flags

public static final int SYSTEM_UI_FLAG_VISIBLE = 0; // 系统UI（状态栏导航栏）显示
public static final int SYSTEM_UI_FLAG_LOW_PROFILE = 0x00000001; // 低调模式（就是类似于变暗等效果）
public static final int SYSTEM_UI_FLAG_HIDE_NAVIGATION = 0x00000002; // 隐藏导航栏和横条
public static final int SYSTEM_UI_FLAG_FULLSCREEN = 0x00000004; // 全屏模式，系统UI会被隐藏
public static final int SYSTEM_UI_FLAG_LAYOUT_STABLE = 0x00000100; // 稳定布局
public static final int SYSTEM_UI_FLAG_LAYOUT_HIDE_NAVIGATION = 0x00000200; // 对窗口生效SYSTEM_UI_FLAG_HIDE_NAVIGATION
public static final int SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN = 0x00000400; // 对窗口生效SYSTEM_UI_FLAG_FULLSC编程客栈REEN
public static final int SYSTEM_UI_FLAG_IMMERSIVE = 0x00000800; // 让SYSTEM_UI_FLAG_HIDE开发者_C教程_NAVIGATION失效
public static final int SYSTEM_UI_FLAG_IMMERSIVE_STICKY = 0x00001000; // 同上相反

关于SYSTEM_UI_FLAG_LAYOUT_STABLE稳定布局，官方有一段注释是这么说的，如果指http://www.devze.com定SYSTEM_UI_FLAG_LAYOUT_FULLSEEN和SYSTEM_UI-FLAG_LAYOUT _HIDE_NAVIGATION，则可以使用稳定的布局转换到SYSTEM_UI_FLAG_FULLSCREEN和SYSTEM _UI_FLAG-HIDE_NAVIGATION。（请注意，应避免单独使用SYSTEM_UI_FLAG_LAYOUT_HIDE_NAVIGATION。）如果已将窗口标志WindowManager.LayoutParams.FLAG_FULLSCREEN设置为隐藏状态栏（而不是使用SYSTEM.UI_FLAG_FULLSCREEN），则隐藏的状态栏将被视为“稳定”状态。

这什么意思呢？意思就是这个属性不是死的，它会受其它东西影响到最终的显示效果。说人话就是你用它的话实现的效果就很灵活，但同样会出BUG的概率也更高。

关于SYSTEM_UI_FLAG_IMMERSIVE让SYSTEM_UI_FLAG_HIDE_NAVIGATION失效，官方有一段注释是这么说的：由于此标志是SYSTEM_UI_FLAG_HIDE_NAVIGATION的修饰符，因此仅当与该标志结合使用时才具有效果。它所表现出来的效果是SYSTEM_UI_FLAG_HIDE_NAVIGATION会隐藏导航栏，但当你手动拉出导航栏之后，就不会再隐藏了。

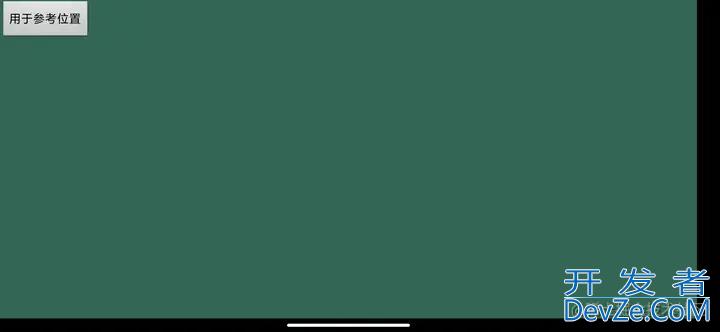

但这也涉及到不同的手机厂商可能会出现不同的效果。比如小米，默认的显示会是这样

Android再探全面屏适配示例详解

可以看出，横条是显示在底部，侧边没有导航栏，然后我们一个一个flags来调看看效果。首先SYSTEM_UI_FLAG_LAYOUT_STABLE这种情况我是不调了，很难去模拟出来。SYSTEM_UI_FLAG_VISIBLE和SYSTEM_UI_FLAG_LOW_PROFILE效果在这里显示的应该会和默认情况显示的一样。

这里我会模拟两种场景来说，第一种是纯activity的window的view设置的效果，第二种是window.addview的view设置的效果（我后续会称之为两层window），它们的效果会有些许差异

1. SYSTEM_UI_FLAG_HIDE_NAVIGATION

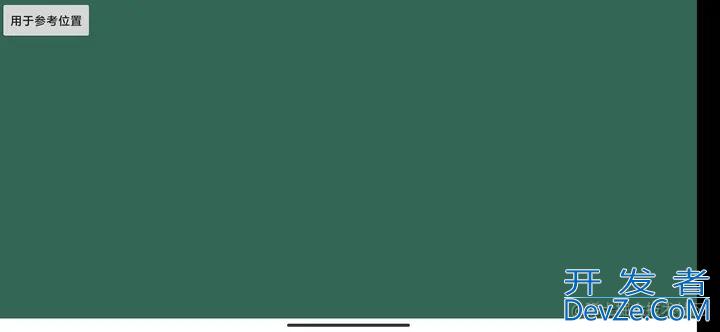

先看看SYSTEM_UI_FLAG_HIDE_NAVIGATION，假如我设置了SYSTEM_UI_FLAG_HIDE_NAVIGATION

getWindow().getDecorView().setSystemUiVisibility(View.SYSTEM_UI_FLAG_HIDE_NAVIGATION);

Android再探全面屏适配示例详解

可以看到，底部横条已经不显示了。这里可以多说一句，你们猜猜SYSTEM_UI_FLAG_LAYOUT_HIDE_NAVIGATION对view管不管用，可以试试

只设置它能明显看出底部的横条还是存在的。\但是当用window.addview之后再配置SYSTEM_UI_FLAG_LAYOUT_HIDE_NAVIGATION的话，可以看看效果。

代码是这样的

public class TestActivity extends Activity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_test);
        getWindow().getDecorView().setSystemUiVisibility(View.SYSTEM_UI_FLAG_HIDE_NAVIGATION | View.SYSTEM_UI_FLAG_LAYOUT_HIDE_NAVIGATION);
        addwindow();
    }
    private void addWindow() {
        WindowManager wm = getWindowManager();
        WindowManager.LayoutParams wlp = new WindowManager.LayoutParams();
        wlp.width = ViewGroup.LayoutParams.WRAP_CONTENT;
        wlp.height = ViewGroup.LayoutParams.WRAP_CONTENT;
        wlp.gravity = Gravity.START | Gravity.TOP;
        TextView textView = new TextView(this);
        textView.setLayoutParams(new ViewGroup.LayoutParams(ViewGroup.LayoutParams.WRAP_CONTENT, ViewGroup.LayoutParams.WRAP_CONTENT));
        textView.setText("上一层");
        textView.setBackgroundResource(R.color.blue);
        wm.addView(textView, wlp);
    }
}

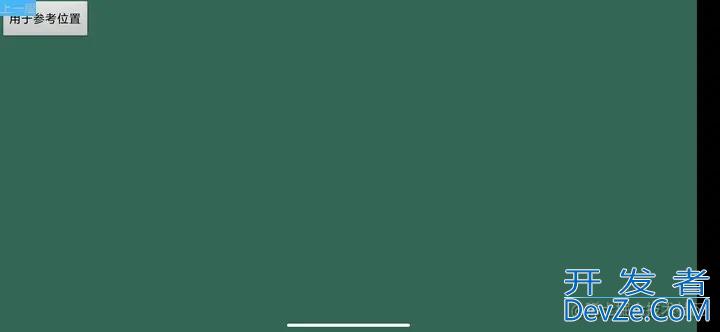

看看效果，看到差异没有，我们之前设置的话，它的横条还在，并且是黑色的，现在有一个window然后我们设置之后发现横条还在，但背景变成透明的了。

Android再探全面屏适配示例详解

2. SYSTEM_UI_FLAG_FULLSCREEN

看看单独设置SYSTEM_UI_FLAG_FULLSCREEN的效果

Android再探全面屏适配示例详解

看得到效果也是一样的。说明SYSTEM_UI_FLAG_FULLSCREEN是不会隐藏底部导航栏的。

但这个属性是不是就没用了，并不是，假如我使用两层window的的情况，不设置这个参数的话，可以看到效果会是这样的：状态栏拉下来不会停留，会快速的缩回去

Android再探全面屏适配示例详解

但如果我设置了，代码写成这样

public class TestActivity extends Activity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_test);
        addWindow();
    }
    private void addWindow() {
        WindowManager wm = getWindowManager();
        WindowManager.LayoutParams wlp = new WindowManager.LayoutParams();
        wlp.width = ViewGroup.LayoutParams.WRAP_CONTENT;
        wlp.height = ViewGroup.LayoutParams.WRAP_CONTENT;
        wlp.gravity = Gravity.START | Gravity.TOP;
        TextView textView = new TextView(this);
        textView.setLayoutParams(new ViewGroup.LayoutParams(ViewGroup.LayoutParams.WRAP_CONTENT, ViewGroup.LayoutParams.WRAP_CONTENT));
        textView.setText("上一层");
        textView.setBackgroundResource(R.color.blue);
        wm.addView(textView, wlp);
        textView.setSystemUiVisibility(View.SYSTEM_UI_FLAG_FULLSCREEN);
    }
}

能看到效果状态栏下拉后就能正常的短暂停留才消失

Android再探全面屏适配示例详解

3. SYSTEM_UI_FLAG_IMMERSIVE_STICKY

前面说了SYSTEM_UI_FLAG_IMMERSIVE_STICKY是配合SYSTEM_UI_FLAG_HIDE_NAVIGATION的，所以我们这里测试的时候，写SYSTEM_UI_FLAG_HIDE_NAVIGATION。

直接是单层window去设置的话是看不出明显效果的，比如代码这样

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_test);
        getWindow().getDecorView().setSystemUiVisibility(View.SYSTEM_UI_FLAG_HIDE_NAVIGATION);
//        addWindow();
    }

我把第二层给注释掉，然后给第一层设置SYSTEM_UI_FLAG_HIDE_NAVIGATION，不管设不设置SYSTEM_UI_FLAG_IMMERSIVE_STICKY，它在我这台手机，表现都一样。我强调“我这台手机”，是因为可能会不同机型有不同的表现。

然后我们用两层去做看看效果，代码这样

public class TestActivity extends Activity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_test);
        addWindow();
    }
    private void addWindow() {
        WindowManager wm = getWindowManager();
        WindowManager.LayoutParams wlp = new WindowManager.LayoutParams();
        wlp.width = ViewGroup.LayoutParams.WRAP_CONTENT;
        wlp.height = ViewGroup.LayoutParams.WRAP_CONTENT;
        wlp.gravity = Gravity.START | Gravity.TOP;
        TextView textView = new TextView(this);
        textView.setLayoutParams(new ViewGroup.LayoutParams(ViewGroup.LayoutParams.WRAP_CONTENT, ViewGroup.LayoutParams.WRAP_CONTENT));
        textView.setText("上一层");
        textView.setBackgroundResource(R.color.blue);
        wm.addView(textView, wlp);
        textView.setSystemUiVisibility(View.SYSTEM_UI_FLAG_HIDE_NAVIGATION);
    }
}

不设置SYSTEM_UI_FLAG_IMMERSIVE_STICKY的情况下，我这里没办法录gif(因为点了就会影响)，它的效果是，一开始底部横条是隐藏的，但是当点击之后会显示并且显示之后就不再隐藏。

设置之后

public class TestActivity extends Activity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_test);
        addWindow();
    }
    private void addWindow() {
        WindowManager wm = getWindowManager();
        WindowManager.LayoutParams wlp = new WindowManager.LayoutParams();
        wlp.width = ViewGroup.LayoutParams.WRAP_CONTENT;
        wlp.height = ViewGroup.LayoutParams.WRAP_CONTENT;
        wlp.gravity = Gravity.START | Gravity.TOP;
        TextView textView = new TextView(this);
        textView.setLayoutParams(new ViewGroup.LayoutParams(ViewGroup.LayoutParams.WRAP_CONTENT, ViewGroup.LayoutParams.WRAP_CONTENT));
        textView.setText("上一层");
        textView.setBackgroundResource(R.color.blue);
        wm.addView(textView, wlp);
        textView.setSystemUiVisibility(View.SYSTEM_UI_FLAG_HIDE_NAVIGATION | View.SYSTEM_UI_FLAG_IMMERSIVE_STICKY);
    }
}

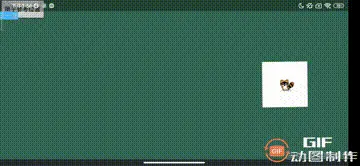

可以看看效果

Android再探全面屏适配示例详解

看到底部横条会变透明，然后拉出来一段时间之后会自己隐藏起来。PS：看到这里状态栏缩回去很快，是因为没设置SYSTEM_UI_FLAG_FULLSCREEN

SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN

SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN的效果是什么的？

这里我就补贴代码直接让你们看看现象吧，如果不设置的话，表现是这样的

Android再探全面屏适配示例详解

可以看出我切出去之后，再回来，第二层的window会被位移（或者说挤压）再恢复。但如果设置的话就不会有这种问题。

总结

做个简单的总结，这里主要是单独拆开详细讲了状态栏和导航栏的一些适配场景，首先是想让大家先有个概念，重点是想说，即便google在android28中统一了规范，但还是会出现不同的厂商甚至不同的型号，不同的系统版本，所体现出的效果不同。

我这里也总结了一些手机的表现，因为这里写得确实有点长，所以就之后单独再些一篇出来总结。

以上就是Android再探全面屏适配示例详解的详细内容，更多关于Android全面屏适配的资料请关注我们其它相关文章！
