引言

今天我们聊聊 RoaringBitmap（咆哮位图）。在海量数据背景下，我们通常需要快速对数据计算、中间存储的需求。一系列专门为大数据准备的数据结构应运而生，常见的有 HyperlogLog、BloomFilter等。

我们看一道老生常谈的面试题：

给定含有40亿个不重复的位于[0, 2^32 - 1]区间内的整数的集合，如何快速判定某个数是否在该集合内？

首先，40 亿在存储上我们需要消耗 40亿 * 32 位 = 160 Byte，大致是 16000 MB 即 14.9 GB 的内存，显然这是我们不能接受的。如果你给出的是这个答案，那么你就已经输了！

我们可以用位图来存储，第 0 个 bit 表示数字 0，第 1 个 Bit 表示数字 1，以此类推。如果某个数位于原集合内，就将它对应的位图内的 bit 置为 1，否则保持为 0。这样只占用了 512MB 的内存，不到原来的 3.4%。

我们会发现当数据稀疏的时候，也需要要开辟这么大的内存空间，就发挥不出其存储效率。为了解决位图不适应稀疏存储的问题，RoaringBitmap（咆哮位图）诞生了，因此本文重点探讨它。下面简称 RBM。

1 什么是 RoaringBitmap

是一种基于位图的数据结构，可以高效地存储大量的非负整数，并支持多种集合运算，如并集、交集、差集等。它可以高效地判断一个元素是否在集合中，并且可以使用很少的空间来存储集合。

2 数据结构

源码：

short[] keys;
Container[] values;
int size;

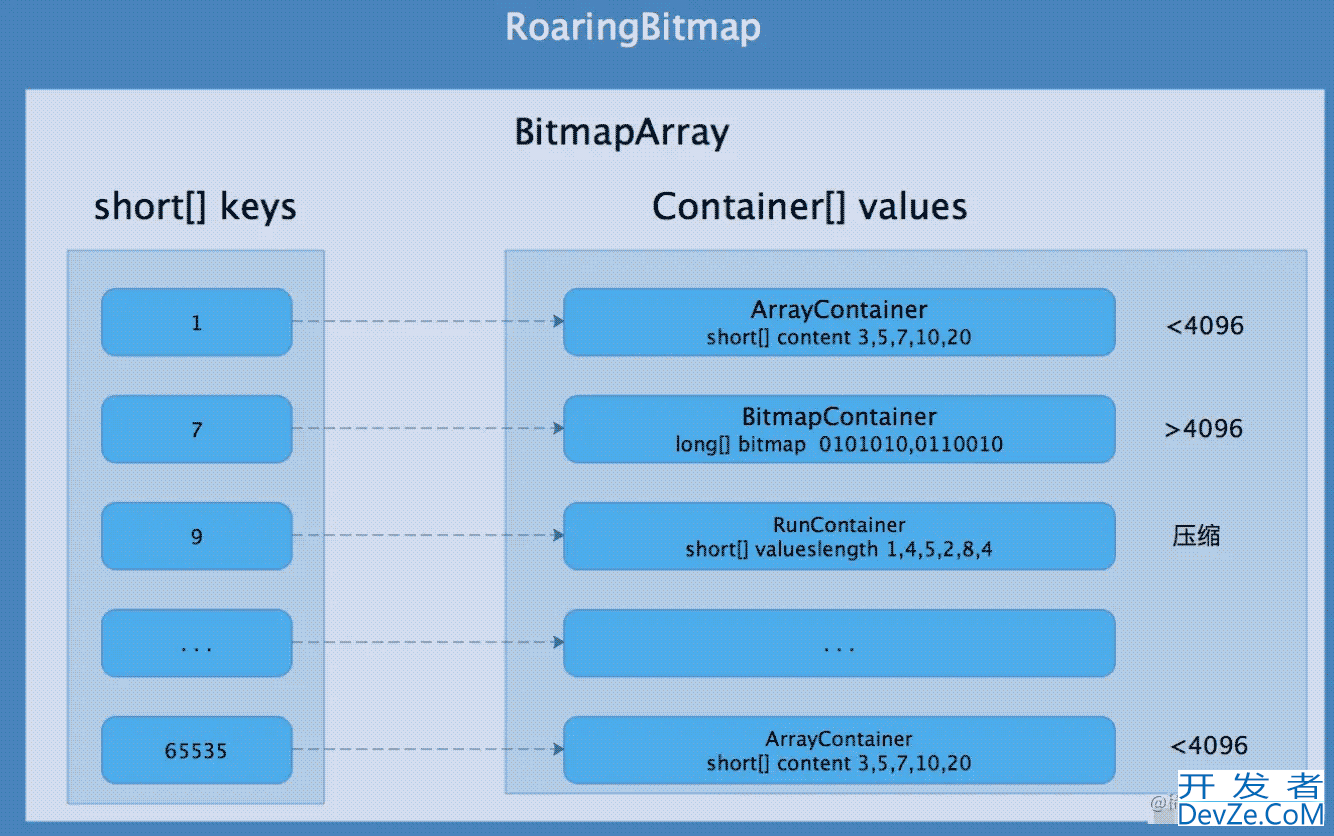

RoaringBitmap 当前有两个版本，分别用来存储 32 位和 64 位整数。以 32 位为例，RBM 会将 32 位的整形（int）拆分成高 16 位和低 16位 两部分来处理。其中

• 高 16位 会被作为 key 存储到 short[] keys中
• 低 16 位则被看做 value，存储到 Container[] values中的某个 Container 中

keys 和 values 通过下标一一对应。size 则标示了当前包含的 key-value pair的数量，即 keys 和 values 中有效数据的数量。

注意：keys 数组永远保持有序，方便二分查找！

3 三种 Container

Container 是 RoarjavascriptingBitmap的核心，我们结合上面的图会发现每个 32 位整形（int）的高 16 位已经作为key 存储在 RoaringArray 中了，那么 Container 只需要处理低 16 位的数据即可。

3.1 ArrayContainer

源码：

private static final int DEFAULT_INIT_SIZE = 4;
private static final int ARRAY_LAZY_LOWERBOUND = 1024;
static final int DEFAULT_MAX_SIZE = 4096;
private static final long serialVersionUID = 1L;
protected int cardinality;
short[] content;

从源码可以可以看出 16 位数据 value 直接存储在 short[] content中，因为是数组，始终保持顺序存储且不会重复，有利于二分查找。Container 存储数据没有任何压缩，只适合存储少量数据。

ArrayContainer 占用的空间大小与存储的数据量为线性关系，每个 short 大小为 2 kb，所以存储了 N 个数据的ArrayContainer 占用空间大致为 2N kb。存储一个数据需要占用 2kb，存储 4096 需要占用 8kb。

上面 DEFAULT_MAX_SIZE 值为 4096，可以知道，当容量超过这个值的时候会将当前 Container 替换为BitmapContainer。

3.2 BitmapContainer

源码：

private static final int DEFAULT_INIT_SIZE = 4;
private static final int ARRAY_LAZY_LOWERBOUND = 1024;
static final int DEFAULT_MAX_SIZE = 4096;
private static final long serialVersionUID = 1L;
protected int cardinality;
short[] content;

BitmapContainer 底层用了 long[] 存储位图数据。RMB 每个 Container处理 16 位整形（int）数据，0~65535，需要 65536 个 bit 来存储数据，每个 bit 位用 1 来表示有，0 来表示无。每个 long 有 64 位，所以需要 1024 个 long 来提供 65536 个 bit。

BitmapContainer 中无论存储了 1 个还是存储了 65536 个数据，其占用的空间都是同样的 8 kb （4096）。

3.3 RunContainer

源码：

private short[] valueslength;
int nbrruns;

RunContainer 又称行程长度压缩算法(Run Length Encoding)，在连续数据上压缩效果显著。

RunContainer 原理在连续出现的数字，只会记录其初始数字和后续数量，举个例子：

• 数列 22，它会压缩为 22,0；
• 数列 22,23,24 它会压缩为 22,3；
• 数列 22,23,24,32,33，它会压缩为 22,3,32,1；

其中，short[] valueslength中存储的就是压缩后的数据。

可以看出，这种压缩算法在性能和数据的连续性（紧凑性）关系极为密切，

• 在连续的 100 个 short，可以将 200 字节压缩成 4 个 kb。
• 对于不连续的 100 个 short，编码完之后会从 200 字节变为 400 kb。

如果要分析RunContainer的容量，我们可以做下面两种极端的假设：

• 最优情况，只存在一个数据或者一串连续数字，存储 2 个 short 会占用 4 kb。

• 最差情况，0~65535 的范围内填充所有的不连续数字，(全部奇数位或全部偶数位)，需要存储 65536 个short 占用 128android kb。

小结一下：

4 Go 使用 RoaringBitmap

Go 语言支持了 RoaringBitmap，安装 roaring 库：

go get -u github.com/RoaringBitmap/roaring
// go get -u github.com/RoaringBitmap/roaring/roaring64

RoaringBitmap 支持多种集合运算，包括并集、交集、差集、异或等，这些运算都可以在高效地处理大规模数据集的同时，避免内存溢出和性能问题。

下面介绍一些 RoaringBitmap 集合运算的示例：

4.1 并集运算

// 创建两个 RoaringBitmap
rb1 := roaring.NewBitmap()
rb2 := roaring.NewBitmap()
// 添加元素
rb1.Add(1)
rb1.Add(2)
rb1.Add(3)
rb2.Add(3)
rb2.Add(4)
rb2.Add(5)
// 计算并集
rb3 := roaring.Or(rb1, rb2)
// 输出结果
fmt.Println(rb3.ToArray())
// Output: [1 2 3 4 5]

4.2 交集运算

// 创建两个 RoaringBitmap
rb1 := roaring.NewBitmap()
rb2 := roaring.NewBitmap()
// 添加元素
rb1.Add(1)
rb1.Add(2)
rb1.Add(3)
rb2.Add(3)
rb2.Add(4)
rb2.Add(5)
// 计算交集
rb3 := roaring.And(rb1, rb2)
// 输出结果
fmt.Println(rb3.ToArray())
// Output: [3]

4.3 差集运算

// 创建两个 RoaringBitmap
r开发者_Go教程b1 := roaring.NewBitmap()
rb2 := roaring.NewBitmap()
// 添加元素
rb1.Add(1)
rb1.Add(2)
rb1.Add(3)
rb2.Add(3)
rb2.Add(4)
rb2.Add(5)
// 计算差集
rb3 := roaring.AndNot(rb编程客栈1, rb2)
// 输出结果
fmt.Println(rb3.ToArray())
// Output: [1 2]

4.4 异或运算

// 创建两个 RoaringBitmap
rb1 := roaring.NewBitmap()
rb2 := roaring.NewBitmap()
// 添加元素
rb1.Add(1)
rb1.Add(2)
rb1.Add(3)
rb2.Add(3)
rb2.Add(4)
rb2.Add(5)
// 计算异或
rb3 := roaring.Xor(rb1, rb2)
// 输出结果
fmt.Println(rb3.ToArray())
// Output: [1 2 4 5]

小结javascript一下，RoaringBitmap 可以很方便地进行集合运算，这些运算都可以在高效地处理大规模数据集的同时，避免内存溢出和性能问题。同时，RoaringBitmap 还提供了丰富的 API 接口，支持更多高级的操作和应用场景。

5 总结

本文阐述了 RoaringBitmap的基础原理、数据结构和 Container 源码，也列举了 Go 语言常用的位运算。因为最近在业务场景里使用到了 RoaringBitmap，所以想和 xdm 介绍一下。在大数据的应用场景使用 RoaringBitmap 确实能够达到降本增效的作用。

大数据方面还有很多方向可以做，比如通过 RoaringBitmap 优化 Redis 中自带的 biwww.devze.comtmap，通过 RoaringBitmap 也可以提高、优化 Flink 存储和计算去重状态的性能等等。
