Android自定义有限制区域的图例角度自识别涂鸦工具类完结篇

目录

• 引言
• 总结

引言

上文android：实现一个自定义有限制区域的图例（角度编程客栈自识别）涂鸦工具类（中）中我们已经实现了在复杂的异形区域中涂鸦，最后生成图片保存的功能。这篇我们将继续升华，在此基础上实现涂鸦图片方向和手势方向保持一致的功能。

首先涂鸦如果要使用自定义的图片进行涂色，我们要如何实现呢？其实在Paint中提供了一个着色器属性，我们可以根据需求设置对应的着色器。

//设置着色器
public Shader setShader(Shader shader) {
    // If mShader changes, cached value of native shader aren't valid, since
    // old shader's pointer may be reused by another shader allocation later
    if (mShader != shader) {
        mNativeShader = -1;
        // Release any native references to the old shader content
        nSetShader(mNativePaint, 0);
    }
    // Defer setting the shader natively until getNativeInstance() is called
    mShader = shader;
    return shader;
}

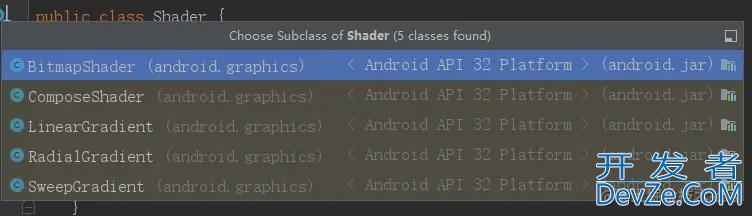

着色器的实现类，很明显我们需要的是BitmapShader：

第一个参数是bitmap，第二三个参数分别为X、Y轴的平铺模式：重复、镜像等等，我们这里使用重复：

//设置着开发者_C学习色器
paint.shader = BitmapShader(
    bitmap,
    Shader.TileMode.REPEAT,
    Shader.TileMode.REPEAT
)

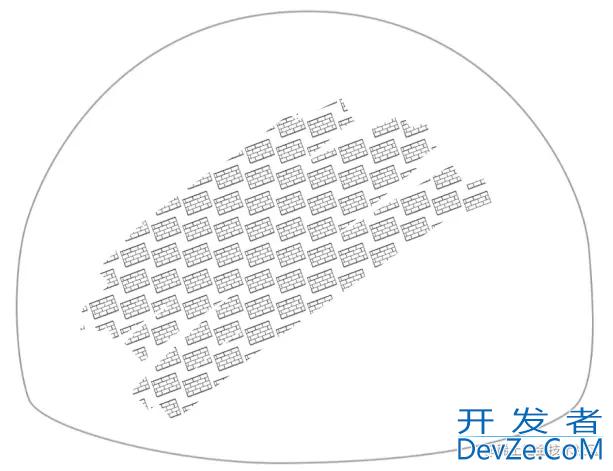

有了以上的设置，根据自定义图片在限定区域内可以随意涂鸦，那我们要怎么自动识别方向呢？此时的涂鸦图片都是按照水平方向重复平铺：

由此我们需要解决两个点：

• 我们需要得到一个最终角度
• 我们需要将图片旋转某个角度

上文提到过设置着色器需要传入一个bitmap，那么我们可以再次对图片进行一个角度的旋转，然后再将旋转后的图片传入着色器就能达到效果，第二个问题解决了。那么www.devze.com第一个问题，如何得到这个角度呢？

还是得通过触摸事件，试想，如果我们能确定这一笔的大概角度，也就是总体趋势的角度，问题就得到了解决。所以，这里采取获取第一个点和最后一个点两者形成的角度来计算角度：

//通过反正切得到角度
val first = allPoints[0] //第一个点
val last = allPoints[allPoints.size-1] //最后一个点
val angle = atan2((last.y - first.y).toDouble(),(last.x - first.x).toDouble()) * (180 / Math.PI)

因为所有的点我们都是是通过容器收集的，所以这里直接拿到对应的那条线的第一个点和最后一个点获取角度，在设置着色器的时候使用Matrix工具biDCZBIpo对图片进行角度旋转。

//旋转+缩放
val dstbmp = Bitmap.createBitmap(
    bmp, 0biDCZBIpo, 0, bmp.width, bmp.height,
    Matrix().apply {
        // 缩放原图
        postScale(0.5f, 0.5f)
        // 向左旋转45度，参数为正则向右旋转
        postRotate(defaultDegrees, bmp.width / 2f, bmp.height / 2f)
    }, true
)
//设置着色器
paint.shader = BitmapShader(
    dstbmp,
    Shader.TileMode.REPEAT,
    Shader.TileMode.REPEAT
)

如果图例过大可以根据比例调用postScale(0.5f, 0.5f)进行缩放，这里缩小一半，根据实际情况调整，到此整个功能也就完成了。

总结

总的来说，功能的实现还是比较简单，最主要的是找到思路和一些逻辑顺序。首先需要一个能签名的自定义类，还需要自定义一个遮罩的ViewGroup,防止签名超出规定区域。根据用户的触摸将一个按下和抬起规定为一条线，本地维护容器来收集线条、点、各类画笔。再根据每条线的起始点计算出这条线的总体角度，用于绘制图例时图例的旋转方向设置。

以上就是Android自定义有限制区域的图例角度自识别涂鸦工具类完结篇的详细内容，更多关于Android区域识别涂鸦工具类的资料请关注我们其它相关www.devze.com文章！
