聚星C#数字信号处理工具包频谱分析

JXI C# DSP Tools, Spectrum Analysis

聚星针对C#平台开发了数字信号处理工具包。 这里讲解频谱分析用法：

引用

SeeSharpTools.JXI.DSP C:\SeeSharp\JXInst\SeeSharpTools\DSP\Bin\SeeSharpTools.JXI.DSP.dll

代码

Complex[] readData = new Complex[AILength];
double[] spectrum = new double[AILength];
...

SpectrumTask _spectrumAnalyzer;
_spectrumAnalyzer = new SpectrumTask();
_spectrumAnalyzer.InputDataType = InputDataType.Complex;  //复数IQ频谱
_spectrumAnalyzer.SampleRate = aiTask.SampleRate;  //这里放采样率
_spectrumAnalyzer.WindowType = FFTWindowType.Blackman_Harris;  //B=2.0044 窗函数
_spectrumAnalyzer.Unit.Type = SpectrumOutputUnit.dBm;//单位
_spectrumAnalyzer.Unit.Impedance = 50;//电阻
_spectrumAnalyzer.Unit.IsPSD = checkBoxPSD.Checked;//是否密度谱
_spectrumAnalyzer.Output.NumberOfLines编程客栈 = AILength;  //频谱线数量，可以是时域波形长度
_spectrumAnalyzer.GetSpectrum(readData, ref spectrum);

• aiTask.SampleRate
• checkBoxPSD.Checked
• spectralLines
• readData
• spectrum

应该根据实际情况改成你的程序里面的变量。

其中readData是输入时域波形，spectrum是频谱。

C# 数字信号处理工具包 DSP-Core 重采样(Resample)输出点数是多少

问题：

DSP-Core里面的EasyResample是简单的输入-输出方法。(SeeSharpTools.JXI.Signa编程客栈lProcessing.Conditioning.EasyResample）

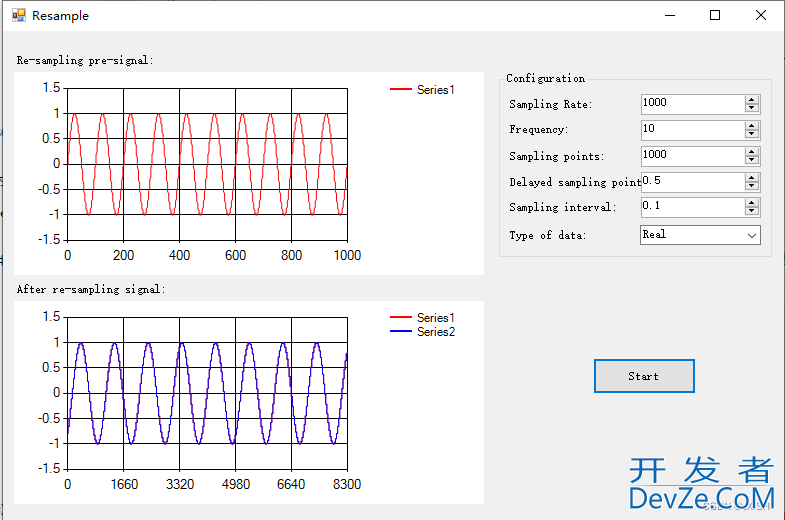

如果你输入1000个点，要求输出(归一化)采样间隔0.1，也就是内插10倍，输出是8300个点。为什么不是10,000个点呢？

重采样截短效应

本算法是利用有限长冲激响应滤波器，实现频谱失真极小的采样率转换。这种转换是根据171个采样点内插估计进行重采样的。由于编程客栈软件不知道你给出的波形前后是什么情况（边界条件），软件只计算中间一段的波形，也就是要把原始采样的170个采样点(头尾各85个点)作为边界条件。

那么在计算内插或者筛减的时候就先要去掉js170个点。

在前面问题假设情况下，1000个开发者_JS开发点减掉170个点，再内插10倍：

（1000-170）*10 = 8300

例：

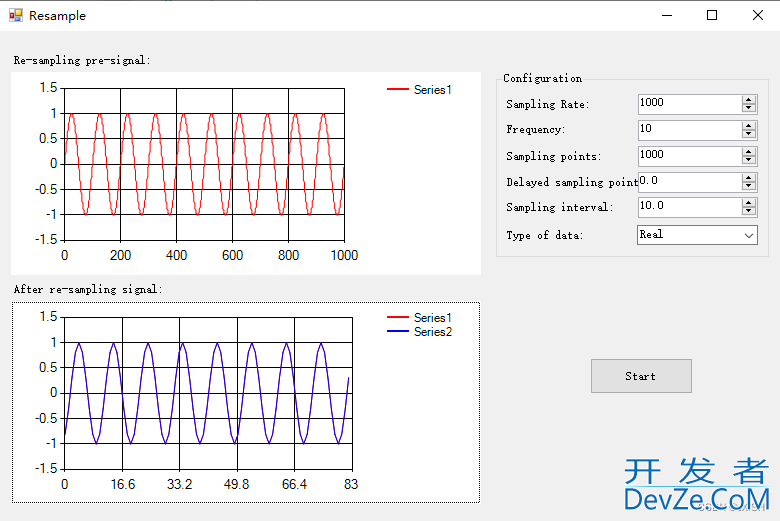

对于降采样，比如归一化采样间隔10，1000个点输入得到

(1000-170) / 10 = 83个点输出

总结

以上为个人经验，希望能给大家一个参考，也希望大家多多支持我们。
