OpenCV制作Mask图像掩码的案例

目录
  • 一、掩膜(mask)
  • 二、案例
    • 1.效果图
    • 2. 源码

一、掩膜(mask)

在有些图像处理的函数中有的参数里面会有mask参数,即此函数支持掩膜操作,首编程先何为掩膜以及有什么用,如下:

数字图像处理中的掩膜的概念是借鉴于PCB制版的过程,在半导体制造中,许多芯片工艺步骤采用光刻技术,用于这些步骤的图形“底片”称为掩膜(也称作“掩模”),其作用是:在硅片上选定的区域中对一个不透明的图形模板遮盖,继而下面的腐蚀或扩散将只影响选定的区域以外的区域。

图像掩膜与其类似,用选定的图像、图形或物体,对处理的图像(全部或局部)进行遮挡,来控制图像处理的区域或处理过程。

数字图像处理中,掩模为二维矩阵数组,有BFbEJz时也用多值图像,图像掩模主要用于:

①提取感兴趣区,用预先制作的感兴趣区掩模与待处理图像相乘,得到感兴趣区图像,感兴趣区内图像值保持不变,而区外图像值都为0。

②屏蔽作用,用掩模对图像上某些区域作屏蔽,使其不参加处理或不参加处理参数的计算,或仅对屏蔽区作处理或统计。

③结构特征提取www.devze.com,用相似性变量或图像匹配方法检测和提取图像中与掩模相似的结构特征。

④特殊形状图像的制作。

二、案例

1.效果图

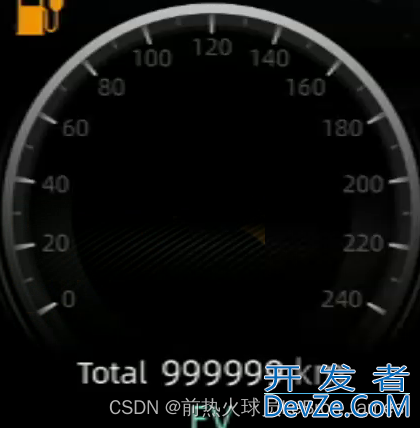

原始图如下:

OpenCV制作Mask图像掩码的案例

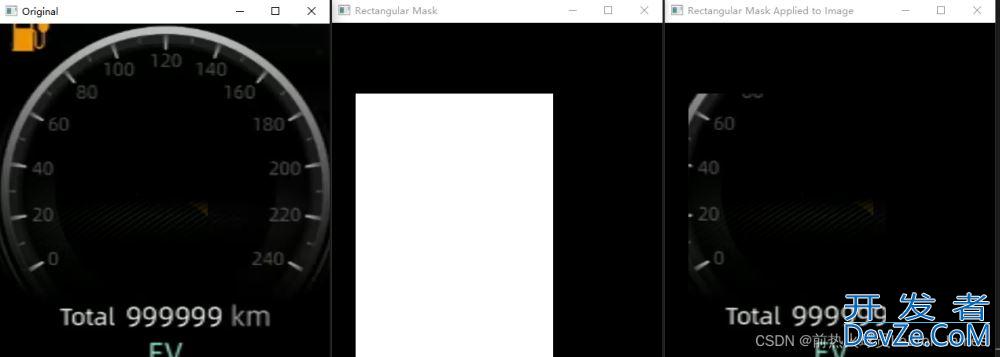

矩形掩码 VS 效果图如下:(使用矩形掩码,只提取图像中指定的区域,而忽略其他区域)

OpenCV制作Mask图像掩码的案例

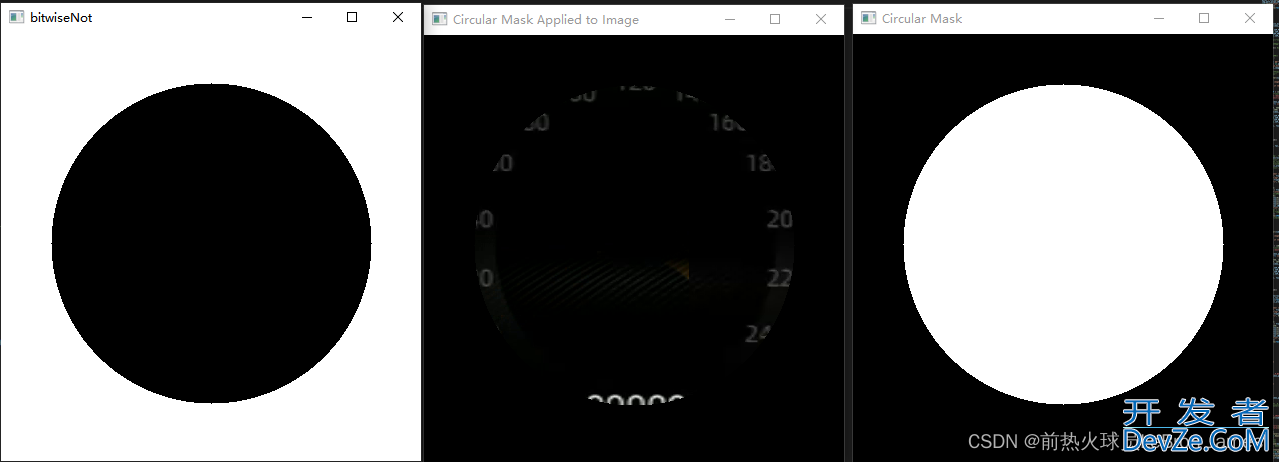

圆形掩码 VS 效果图如下:(圆形掩模显示在左边,掩模的应用在右边。实质上可以使用任意形状的掩码图像,如矩形javascript、圆、线、多边形等从图像中提取区域)

OpenCV制作Mask图像掩码的案例

2. 源码

def main():
    '''
    分别使用矩形和圆形遮罩从图像中提取矩形区域和圆形区域。
    '''
    import argparse
    import cv2
    import numpy as np

    images_bg = r'C:\dest\speed_bg.png'
    # 加载原始输入图像,并展示
    image = cv2开发者_Go入门.imread(images_bg)
    cv2.imshow("Original", image)
    # 掩码和原始图像具有相同编程客栈的大小,但是只有俩种像素值:0(背景忽略)、255(前景保留)
    mask = np.zeros(image.shape[:2], dtype="uint8")
    cv2.rectangle(mask, (30, 90), (280, 440), 255, -1)
    cv2.imshow("Rectangular Mask", mask)
    # 应用掩码图像
    masked = cv2.bitwise_and(image, image, mask=mask)
    cv2.imshow("Rectangular Mask Applied to Image", masked)
    cv2.waitKey(0)
    # 构造一个圆形掩码(半径为140px,并应用位运算)
    mask = np.zeros(image.shape[:2], dtype="uint8")
    cv2.circle(mask, (210, 210), 160, 255, -1)
    # cv2.circle(mask, (202, 202), 110, 255, -1)
    masked = cv2.bitwise_and(image, image, mask=mask)
    bitwiseNot = cv2.bitwise_not(mask)
    cv2.imshow("bitwiseNot", bitwiseNot)
    # 展示输出图像
    cv2.imshow("Circular Mask", mask)
    cv2.imshow("Circular Mask Applied to Image", masked)
    cv2.waitKey()
    # TACH_PATTERN_PATH = r'C:\dest\new\tach_mask.png'
    # aircv.imwrite(TACH_PATTERN_PATH, bitwiseNot)
    TACH_PATTERN_PATH2 = r'C:\dest\new\speed_mask.png'
    aircv.imwrite(TACH_PATTERN_PATH2, mask)

if __name__ == "__main__":
    main()

参考资料:

Image Masking with OpenCV

超详细注释之OpenCV制作图像Mask

OpenCV之bitwise_and、bitwise_not等图像基本运算及掩膜
