mysql表空间结构和日志的用途详解

目录

• 1、表空间结构
• 1.1、分类
• 1.2、物理结构
• 1.表空间头（Header）
• 2.段（Segment）
• 3.区（Extent）
• 4.页（Page）
• 5.空闲列表（Free List）
• 1.3、逻辑结构
• 1.主键索引（聚簇索引）
• 2.二级索引（辅编程助索引）
• 3.事务与 MVCC 机制
• 2、binlog
• 2.1. 定义
• 2.2. 核心作用
• 2.3. 存储位置
• 2.4. 格式
• 2.5、binlog刷盘时机
• 3、redlog
• 3.1、原理及流程
• 3.2、核心作用
• 3.3、存储位置
• 3.4、特性
• 3.5、联系
• 3.6、应用场景
• 1. 主从复制
• 2. 数据恢复
• 3. 数据一致性
• 4、undolog
• 4.1、介绍
• 4.2、流程
• 4.3、日志结构
• 5、常见问题与优化
• 总结

日志是mysql数据库的重要组成部分，记录着数据库运行期间各种状态信息。mysql日志主要包括错误日志、查询日志、慢查询日志、事务日志、二进制日志几大类。

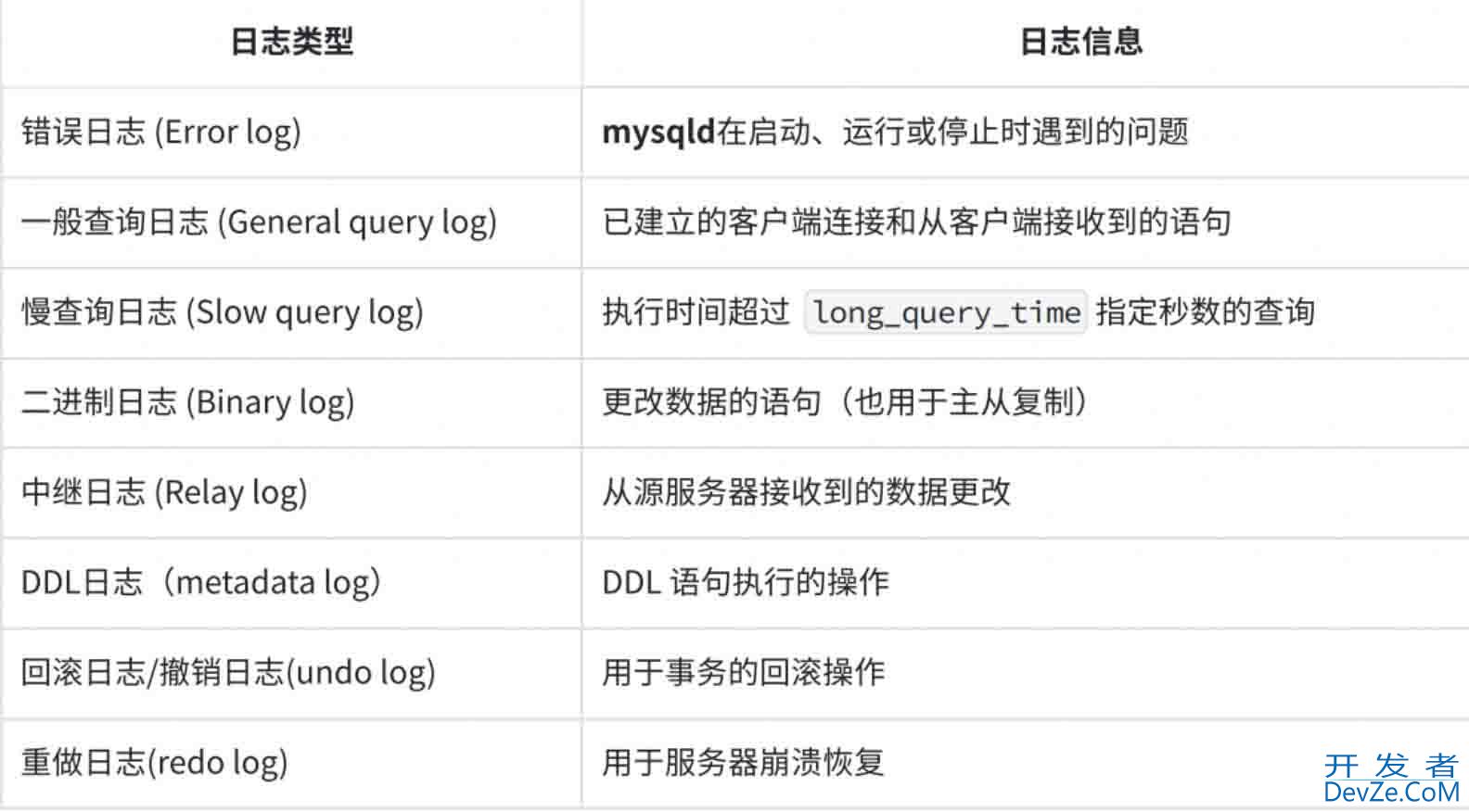

以下是mysql数据库中常用的几种日志类型：

关于每种日志的类型的功能可参考：

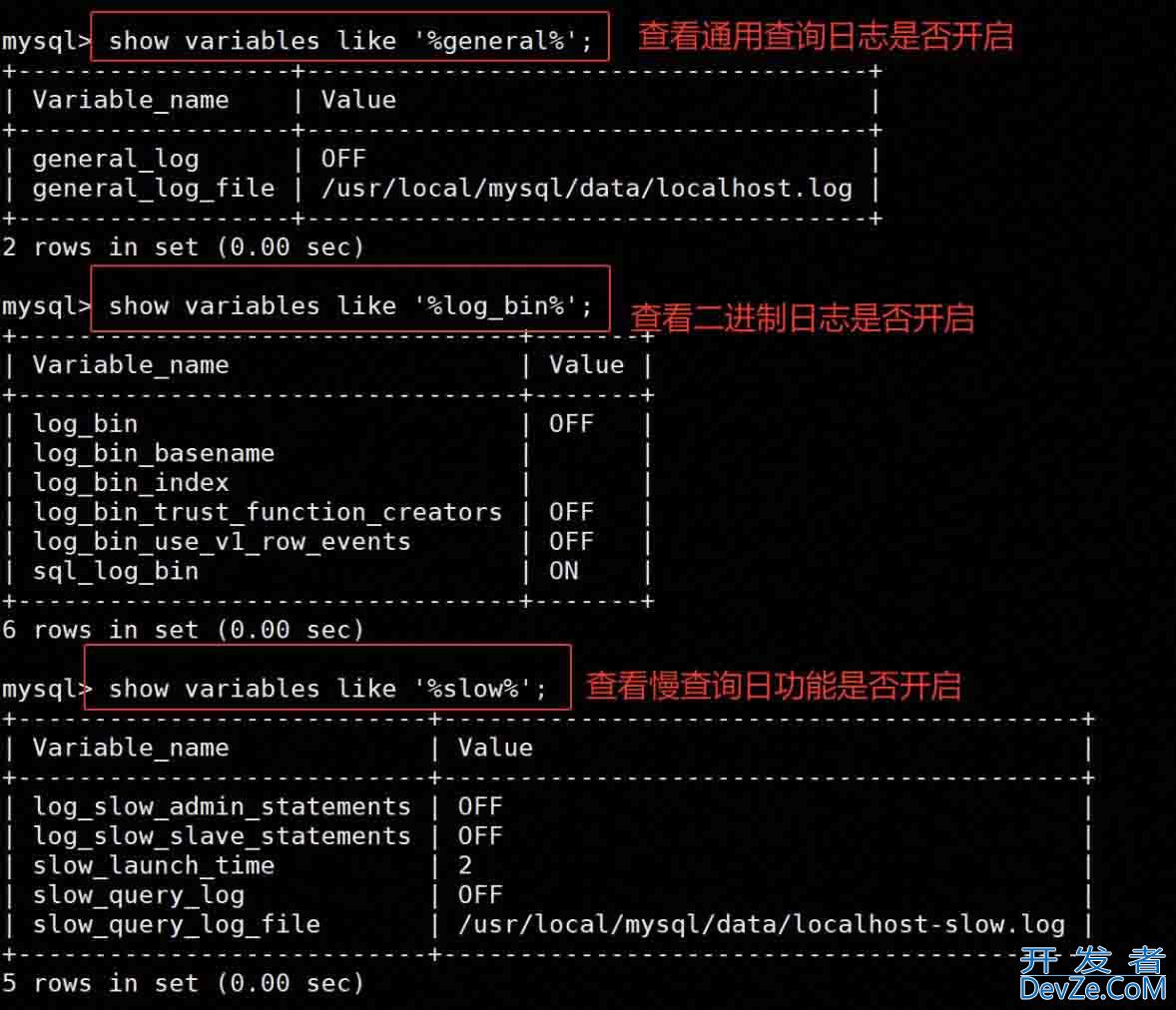

关于如何查询日志是否开启，可使用以下命令：

MySQL 中的binlog和redolog是两种核心日志机制，它们在数据库的数据持久化、主从复制和崩溃恢复中扮演关键角色。

关于两者如何进行相互联系的，可参考如下：

1、表空间结构

1.1、分类

MySQL数据表以文件方式存放在磁盘中，默认使用共享表空间（0）存储。

1.对于 InnoDB：

ibdata 文件：

当使用共享表空间时，所有表的数据和索引会存储在一个共享的 ibdata 文件中。表结构以.frm文件的形式存储在与表对应的文件夹中。

.ibd 文件：

如果使用了独立表空间，InnoDB 会将每个表的结构和数据存储在独立的 .ibd 文件中。每当表的数据或索引被更新时，文件也会随之变化。表的结构仍然以.frm文件存储。

2.对于 MyISAM：

每个表的数据和索引不属于共享空间或独立空间的问题，而是直接通过三个文件来管理的：

MyISAM 数据表通常使用三种文件，分别是：

• .frm：存储表的结构信息。
• .MYD：存储表的数据。
• .MYI：存储表的索引。

3. 设置

使用共享表空间:

• 只需将innodb_file_per_table设置为0或不设置（默认值）。

使用独立表空间:

• 可以在 MySQL 配置文件（my.cnf或my.ini）中启用独立表空间，添加如下配置：

[mysqld]
innodb_file_per_table=1

这将允许每个 InnoDB 表都有其独立的.ibd文件。

1.2、物理结构

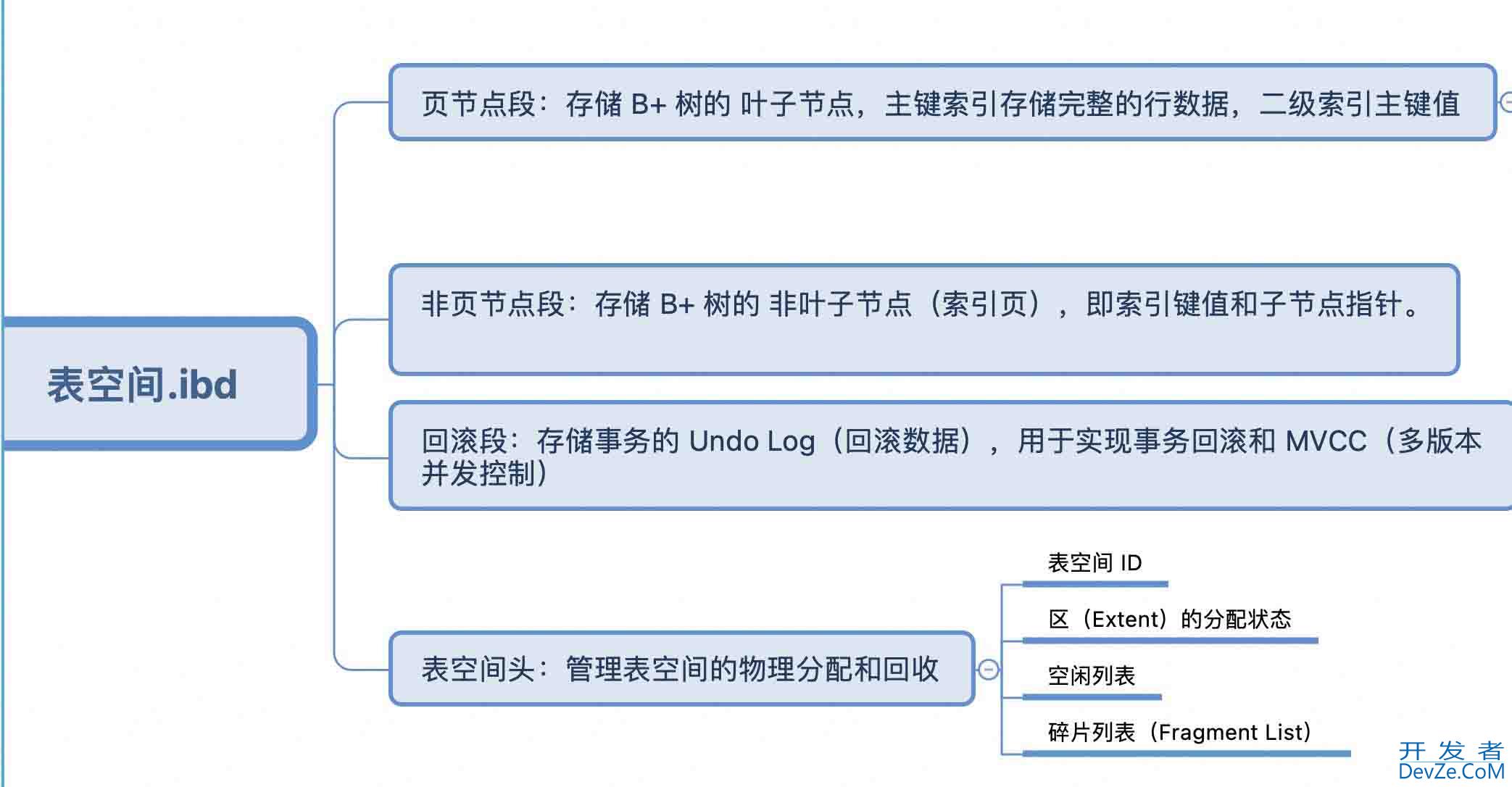

如下图所示：

独立表空间文件（.ibd）,每个独立表在磁盘上对应一个.ibd文件（test_table.ibd）

主要包括以下部分：

1.表空间头（Header）

存储表空间的基本信息，如：

• 表空间 ID。
• 区（Extent）的分配状态。
• 空闲列表（Free List）、碎片列表（Fragment List）等。

用于管理表空间的物理分配和回收。

2.段（Segment）

InnoDB 的存储结构是分层的：段 → 区 → 页。每个表空间文件包含多个段，主要分为以下几类：

数据段（Data Segment）：

• 存储 B+ 树的叶子节点（数据页），即实际的行数据。
• 对于主键索引（聚簇索引），数据段直接存储完整的行数据。

索引段（Index Segment）：

• 存储 B+ 树的非叶子节点（索引页），即索引键值和子节点指针。
• 用于加速数据检索。

回滚段（Rollback Segment）：

• 存储事务的Undo Log（回滚数据），用于实现事务回滚和 MVCC（多版本并发控制）。
• 每个事务可能关联一个或多个回滚段。

3.区（Extent）

每个段由多个区（Extent）组成，一个区固定包含64 个连续页（默认页大小为 16KB，因此一个区大小为 1MB）。

区是 InnoDB 分配存储空间的基本单位，用于提高分配效率。

4.页（Page）

页是 InnoDB 的最小存储单元，大小默认为16KB。

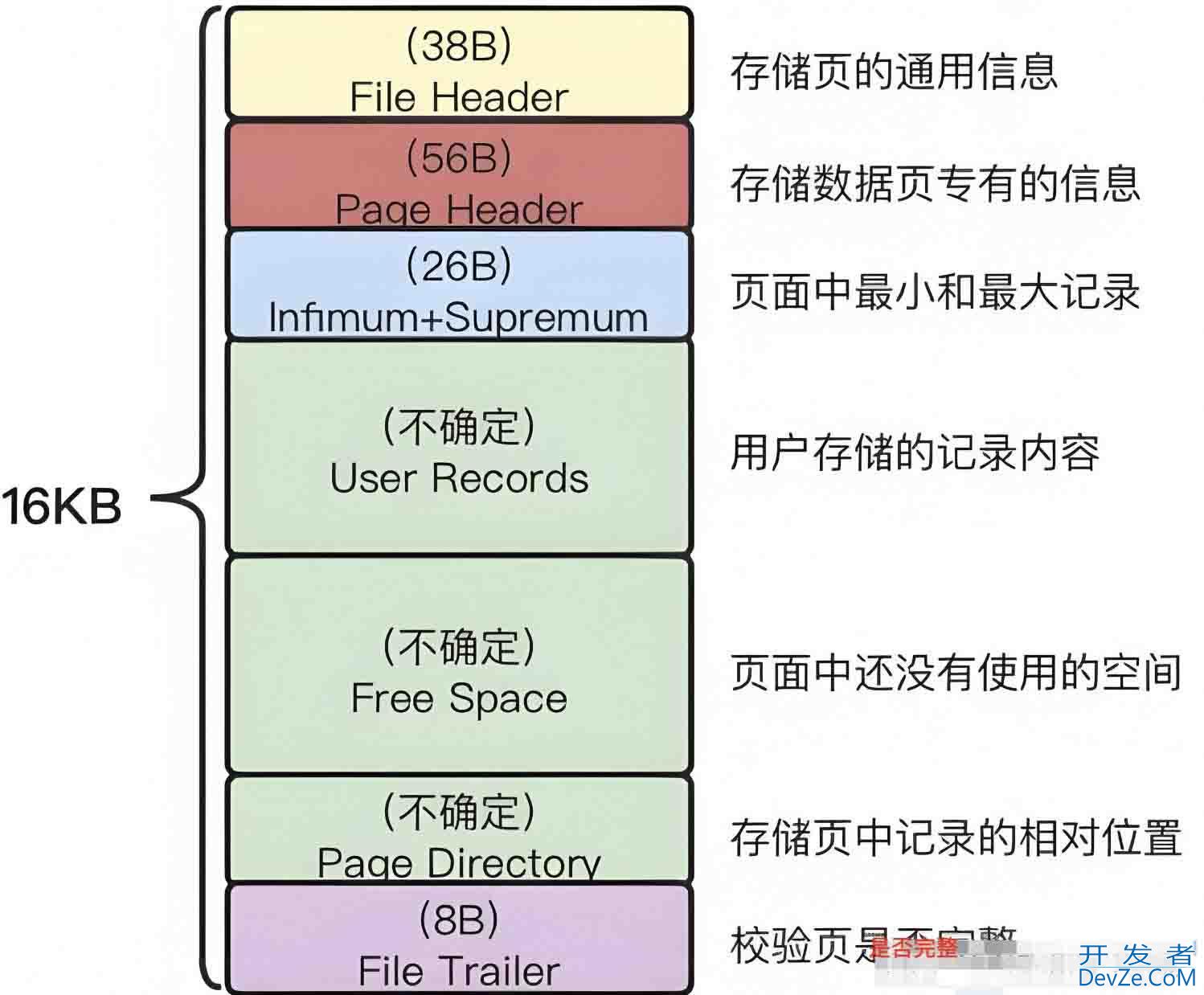

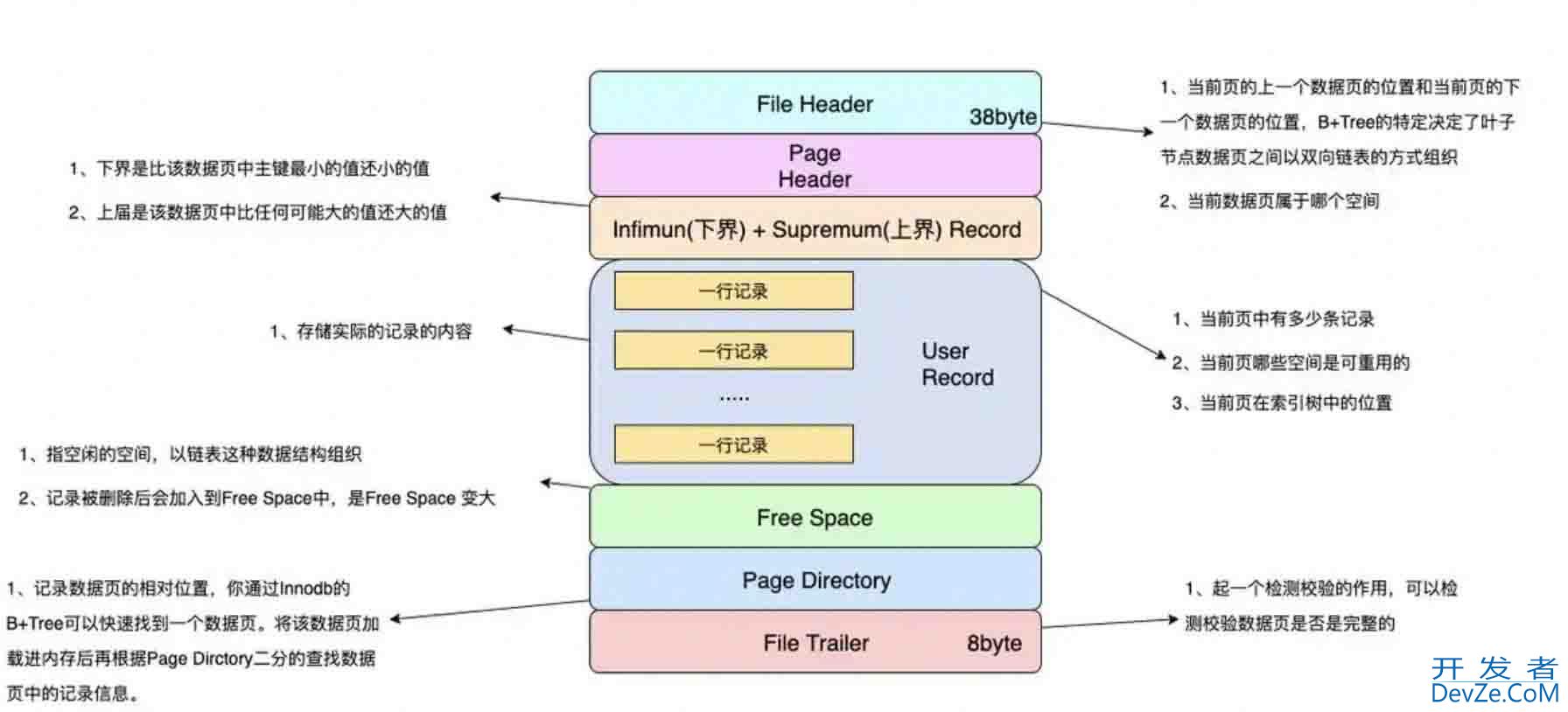

如下图所示：

页的类型取决于其所属的段：

• 数据页：存储 B+ 树叶子节点的数据（如主键索引的行数据）。
• 索引页：存储 B+ 树非叶子节点的索引键值和子节点指针。
• 回滚页：存储 Undo Log（回滚数据）。
• 系统页：存储表空间的元数据（如空闲列表、区分配信息等）。

5.空闲列表（Free List）

• 记录表空间中未被使用的页，供后续分配。
• 当插入新数据或更新索引时，InnoDB 会从空闲列表中分配页。

小结

一张表的空间由页节点段、非页节点段、回滚段、和表空间组成。页节点段由多个区（1MB）组成，每个区由64个页（16KB）组成，每个页有多行组成。

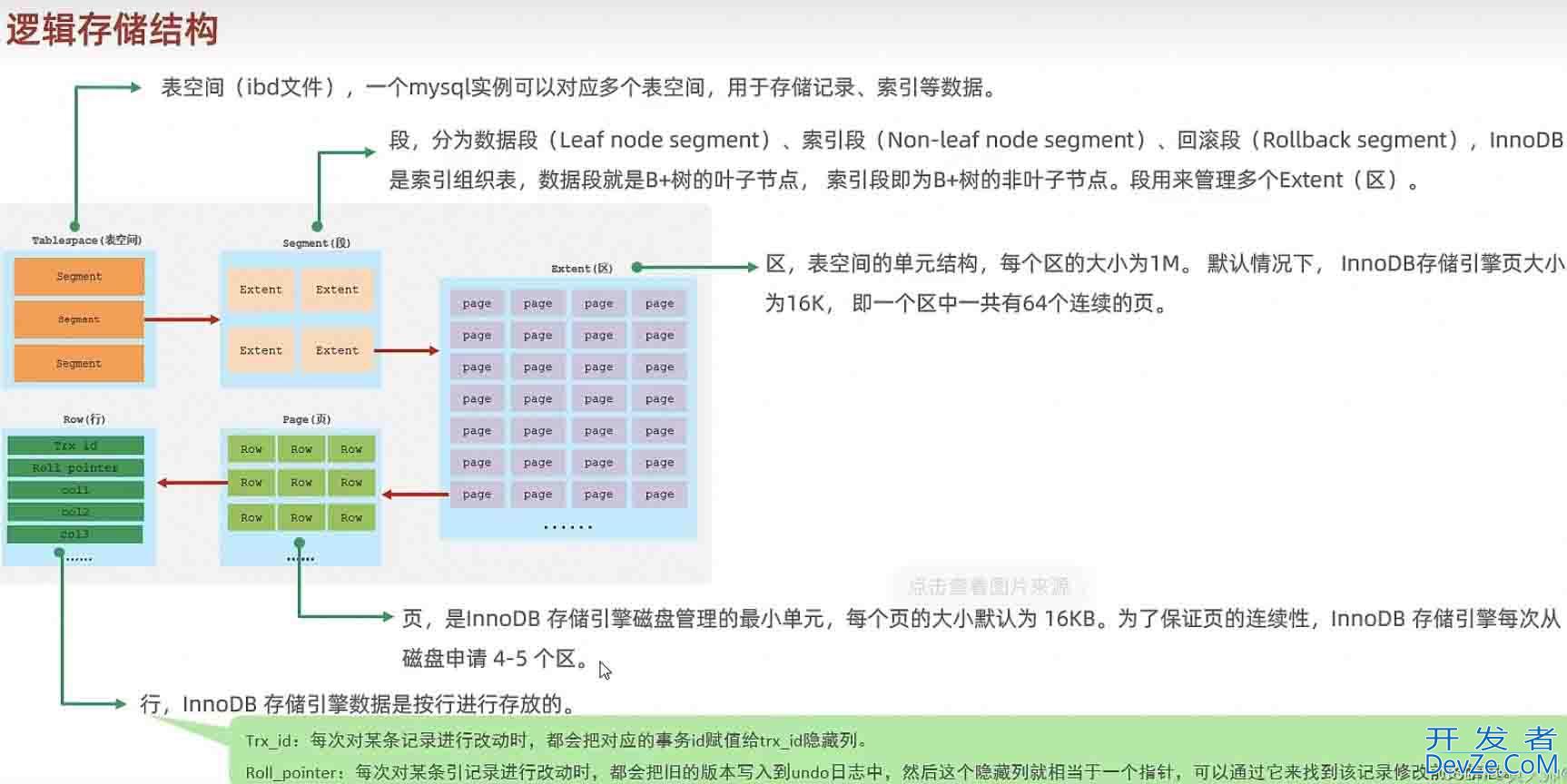

如下图所示：

注意：此处图中的页仅代表的是叶子结点的page页。对于非叶子节点，也有相应的索引键值的页。

1.3、逻辑结构

B+ 树索引与数据组织，InnoDB 的表逻辑上通过B+ 树索引组织数据。

具体如下：

1.主键索引（聚簇索引）

• 叶子节点：存储完整的行数据（包括所有列的值）。
• 非叶子节点：存储主键值和指向子节点的指针。
• 聚簇索引决定了数据在磁盘上的物理存储顺序，因此主键选择直接影响性能。

2.二级索引（辅助索引）

• 叶子节点：存储主键值（而非完整行数据）。
• 非叶子节点：存储索引键值和子节点指针。
• 查询时，InnoDB 会先通过二级索引定位到主键值，再通过聚簇索引查找完整行数据。

3.事务与 MVCC 机制

Undo Log（回滚段中的页）：

• 记录事务修改前的数据版本。
• 支持事务回滚（Rollback）和并发读取（MVCC）。

版本链（Version Chain）：

• 每个行记录通过 Undo Log 构建版本链，供不同事务读取一致性视图。

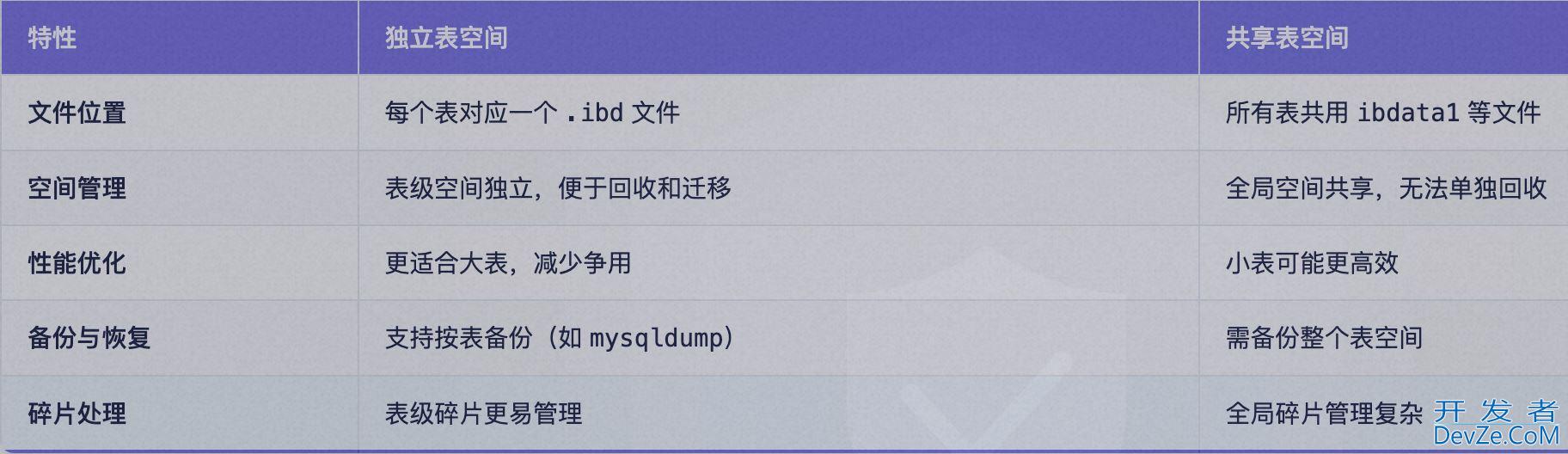

关于独立表和共享表的区别：

2、binlog

2.1. 定义

binlog（Binary Log）是 MySQL 的服务层日志，属于二进制日志，记录所有对数据库的增删改操作（不包含查询）。由 MySQL Server 层生成，与存储引擎无关（如 InnoDB、MyISAM）。默认情况下二进制日志是关闭的。

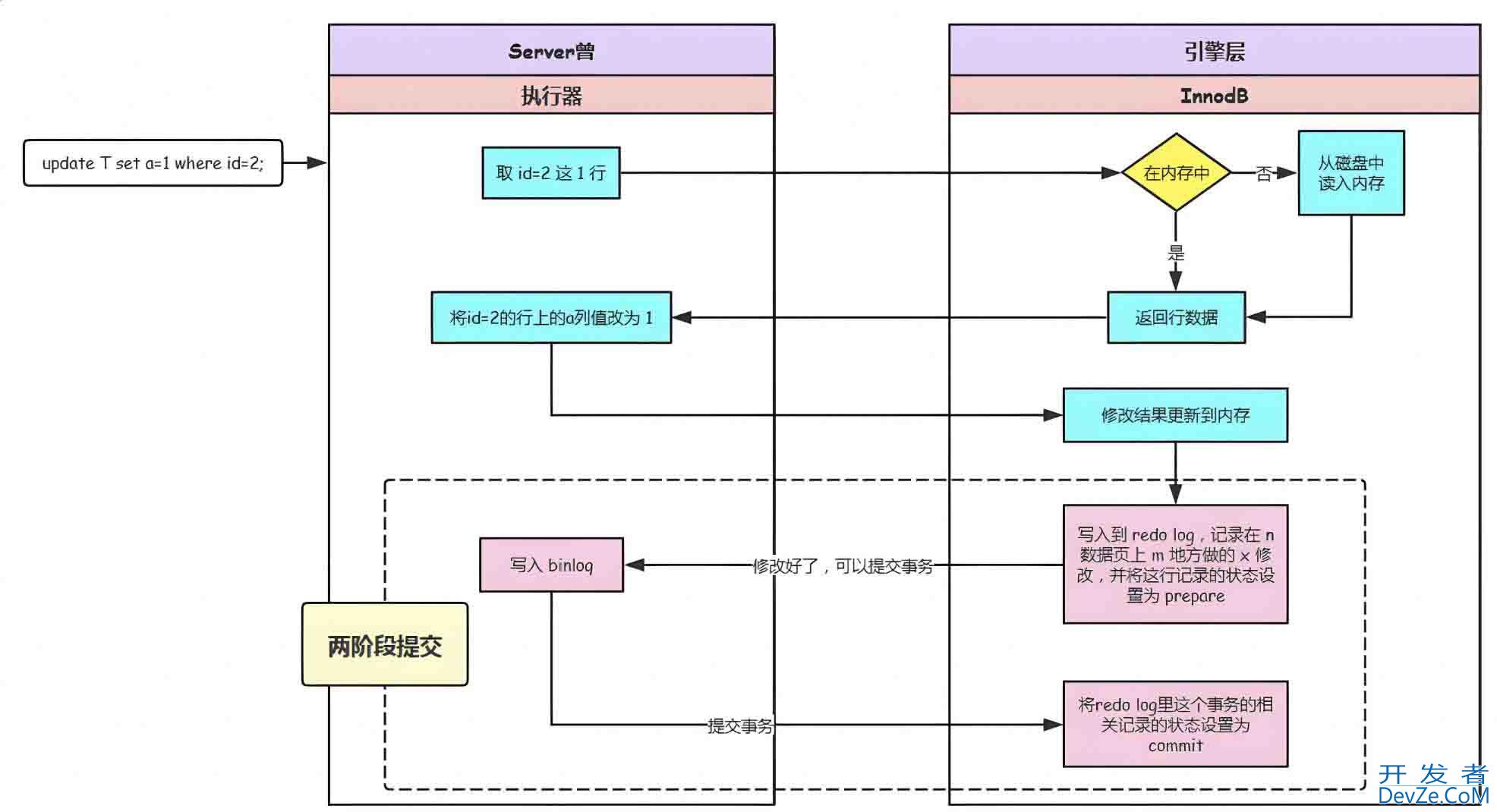

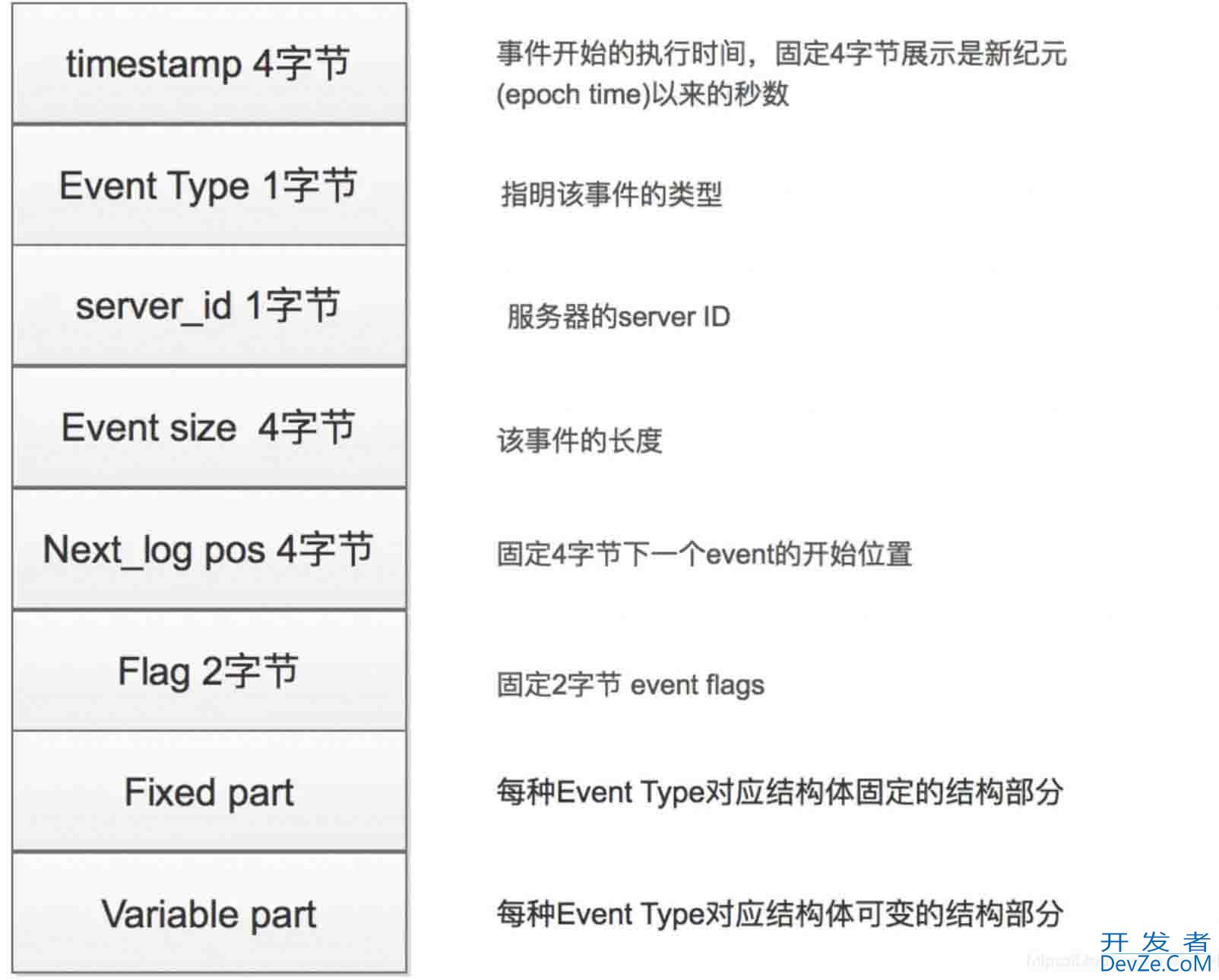

结构如下所示：

2.2. 核心作用

1.主从复制（Replication）

主库将 binlog 发送给从库，从库重放 binlog 实现数据同步。

2.数据恢复（Point-in-Time Recovery）

通过 binlog 恢复到某个时间点的数据状态。

2.3. 存储位置

默认存储在 MySQL 数据目录下的mysql-bin.xxxxxx文件中。

binlog是通过追加的方式进行写入的，可以通过max_binlog_size参数设置每个binlog文件的大小，当文件大小达到给定值之后，会生成新的文件来保存日志。

如下图所示：javascript

mysql> show binary logs;
+------------------+-----------+
| Log_name         | File_size |
+------------------+-----------+
| mysql-bin.000001 |       201 |
| mysql-bin.000002 |       154 |
+------------------+-----------+
2 rows in set (0.00 sec)

2.4. 格式

在MySQL 5.7.7之前，默认的格式是STATEMENT，MySQL 5.7.7之后，默认值是ROW。日志格式通过binlog-format指定。

可使用以下命令，查看到：

• Row-based：记录每一行的变更（5.7.7后默认）。
• Statement-based：记录 SQL 语句（5.7.7之前默认）。
• Mixed：混合模式。

三种不同格式的优缺点：

配置如下：

[mysqld]
log-bin=mysql-bin  # 开启 binlog
server-id=1        # 主库 ID

2.5、binlog刷盘时机

对于InnoDB存储引擎而言，只有在事务提交时才会记录biglog，此时记录还在内存中，python那么biglog是什么时候刷到磁盘中的呢？

mysql通过sync_binlog参数控制biglog的刷盘时机，取值范围是0-N：

• 0：不去强制要求，由系统自行判断何时写入磁盘；
• 1：每次commit的时候都要将binlog写入磁盘；
• N：每N个事务，才会将binlog写入磁盘。

从上面可以看出，sync_binlog最安全的是设置是1，这也是MySQL 5.7.7之后版本的默认值。

设置一个大一些的值可以提升数据库性能，因此实际情况下也可以将值适当调大，牺牲一定的一致性来获取更好的性能。

3、redlog

持久性：只要事务提交成功，那么对数据库做的修改就被永久保存下来了，不可能因为任何原因再回到原来的状态。

那么mysql是如何保证一致性的呢？

在每次事务提交的时候，将该事务涉及修改的数据页全部刷新到磁盘中。但是这么做会有严重的性能问题。

主要体现在两个方面：

• 因为Innodb是以页为单位进行磁盘交互的，而一个事务很可能只修改一个数据页里面的几个字节，这个时候将完整的数据页刷到磁盘的话，太浪费资源了！
• 一个事务可能涉及修改多个数据页，并且这些数据页在物理上并不连续，使用随机IO写入性能太差！

因此使用redo log，就是只记录事务对数据页做了哪些修改，这样就能完美地解决性能问题了(相对而言文件更小并且是顺序IO)。

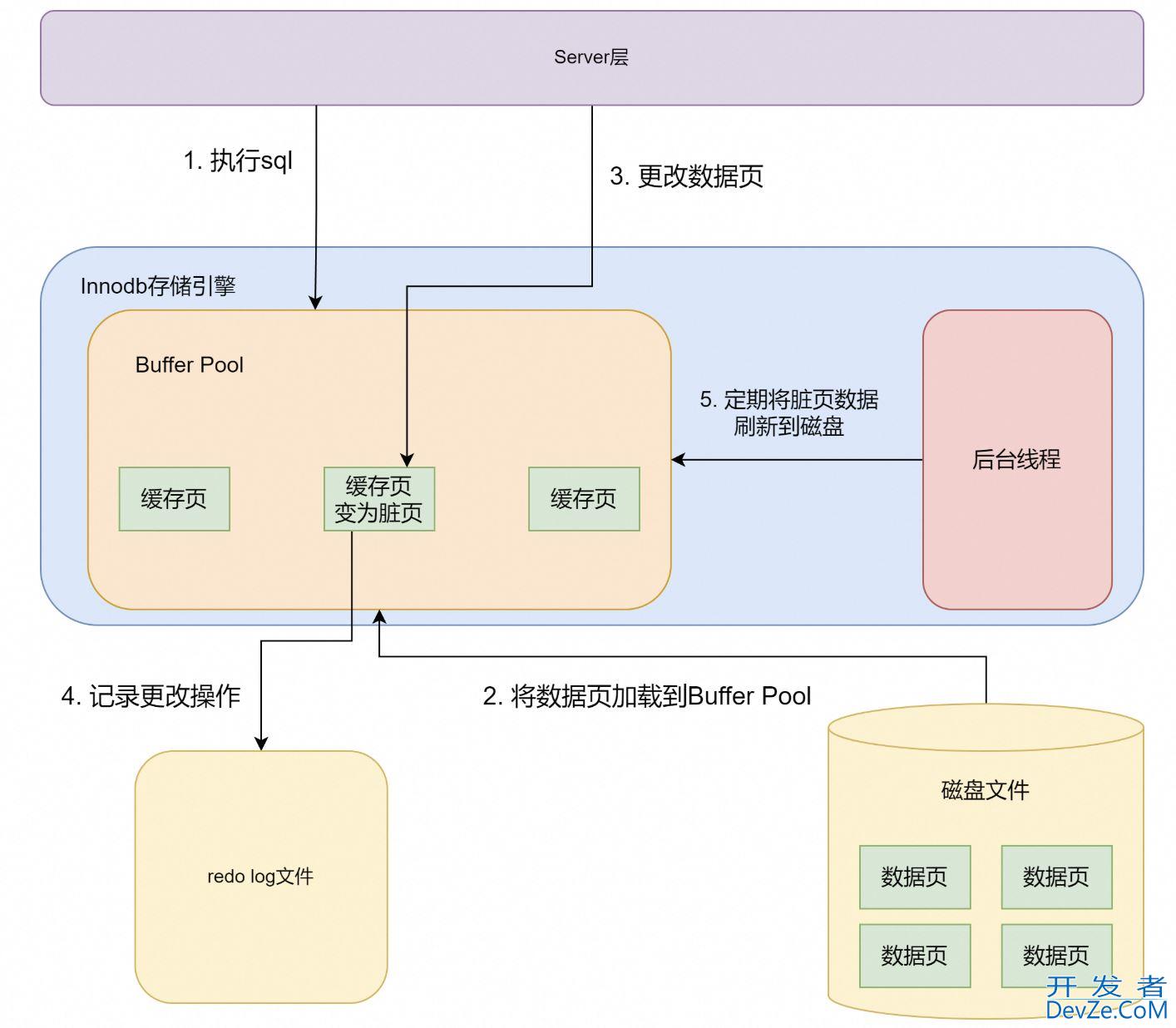

关于流程如下图所示：

3.1、原理及流程

redo log包括两部分：一个是内存中的日志缓冲(redo log buffer)，另一个是磁盘上的日志文件(redo logfile)。

• redolog（Red编程o Log）是InnoDB 存储引擎的事务日志，记录事务对数据页的物理修改。
• 用于保证事务的持久性（Durability），防止数据丢失。

mysql每执行一条DML语句，先将记录写入redo log buffer，后续某个时间点再一次性将多个操作记录写到redo log file。这种先写日志，再写磁盘的技术就是MySQL里经常说到的WAL(Write-Ahead Logging)技术。

在计算机操作系统中，用户空间(user space)下的缓冲区数据一般情况下是无法直接写入磁盘的，中间必须经过操作系统内核空间(kernel space)缓冲区(OS Buffer)。

因此，redo log buffer写入redo logfile实际上是先写入OS Buffer，然后再通过系统调用fsync()将其刷到redo log file中。

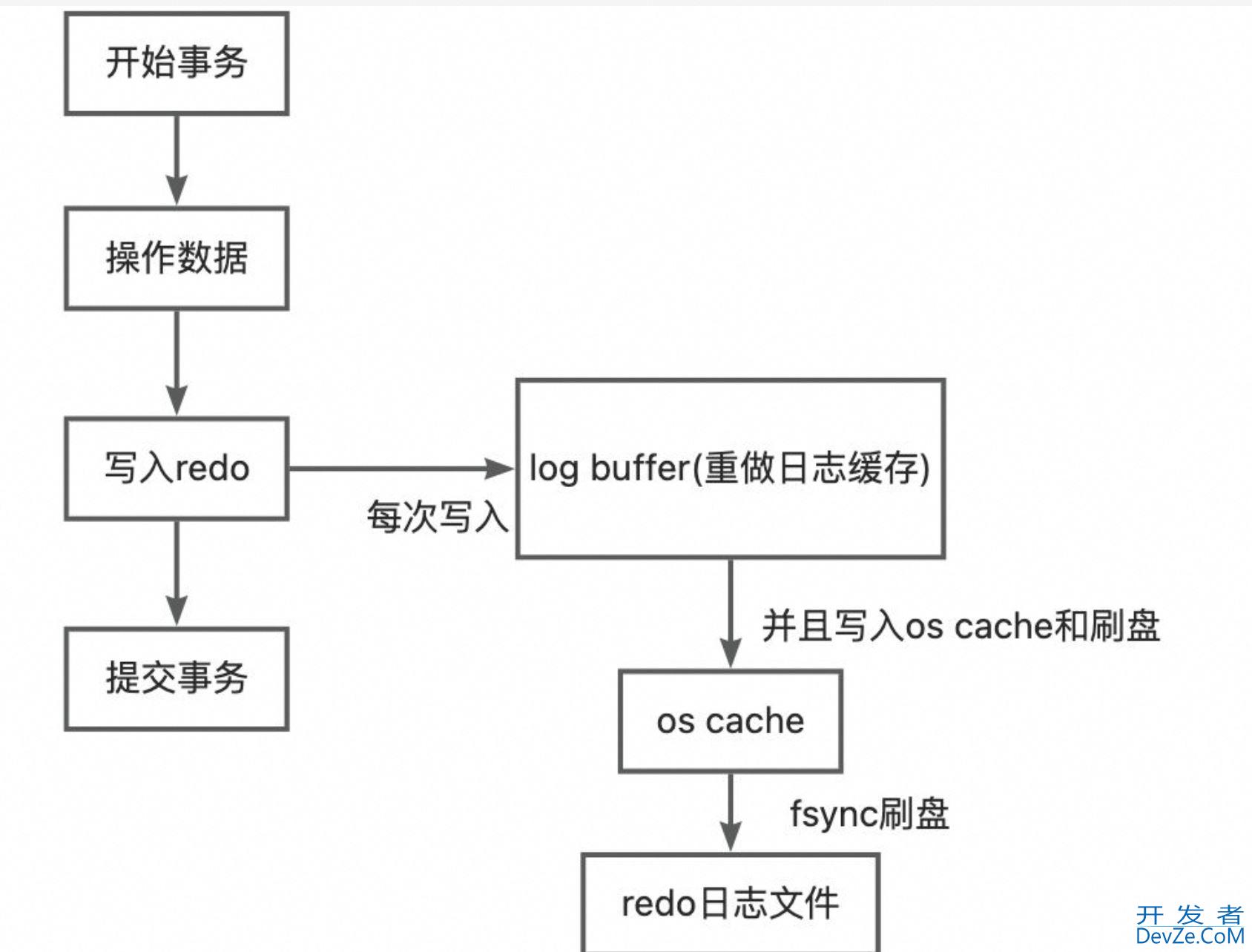

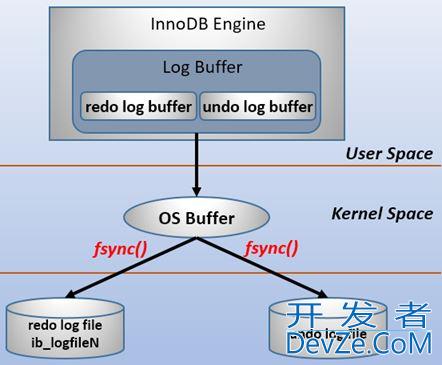

过程如下：

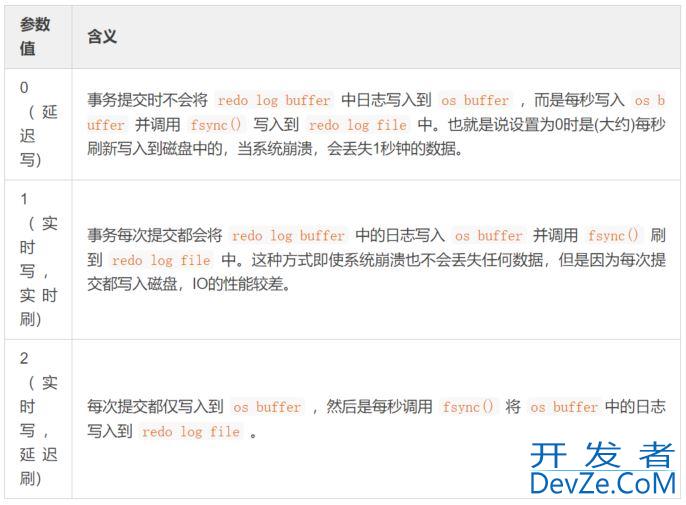

可以通过innodb_flush_log_at_trx_commit参数配置将redo log buffer写入redo log file的时机，

3.2、核心作用

如下图所示：

事务持久化

• 事务提交时，先将修改写入 redolog，再异步刷盘到数据文件。

崩溃恢复（Crash Recovery）

• 数据库重启时，通过 redolog 恢复未落盘的数据。

3.3、存储位置

• 默认存储在ib_logfile0和ib_logfile1文件中（InnoDB 专属）。

3.4、特性

• 固定大小：默认 4GB（可通过innodb_log_file_size配置）。
• 循环写入：当文件写满时，覆盖旧日志。
• 物理日志：记录的是数据页的物理修改（如某个页的某个偏移量被修改）。

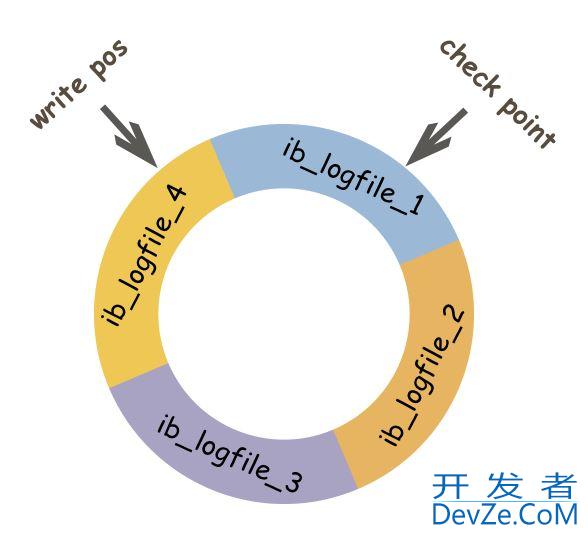

redo log实际上记录数据页的变更，而这种变更记录是没必要全部保存，因此redo log实现上采用了大小固定，循环写入的方式，当写到结尾时，会回到开头循环写日志。

启动innodb的时候，不管上次是正常关闭还是异常关闭，总是会进行恢复操作。因为redo log记录的是数据页的物理变化，因此恢复的时候速度比逻辑日志(如binlog)要快很多。

配置如下：

[mysqld]
innodb_log_file_size = 1G  # 设置 redolog 大小
innodb_flush_log_at_trx_commit = 1  # 事务提交时立即刷盘

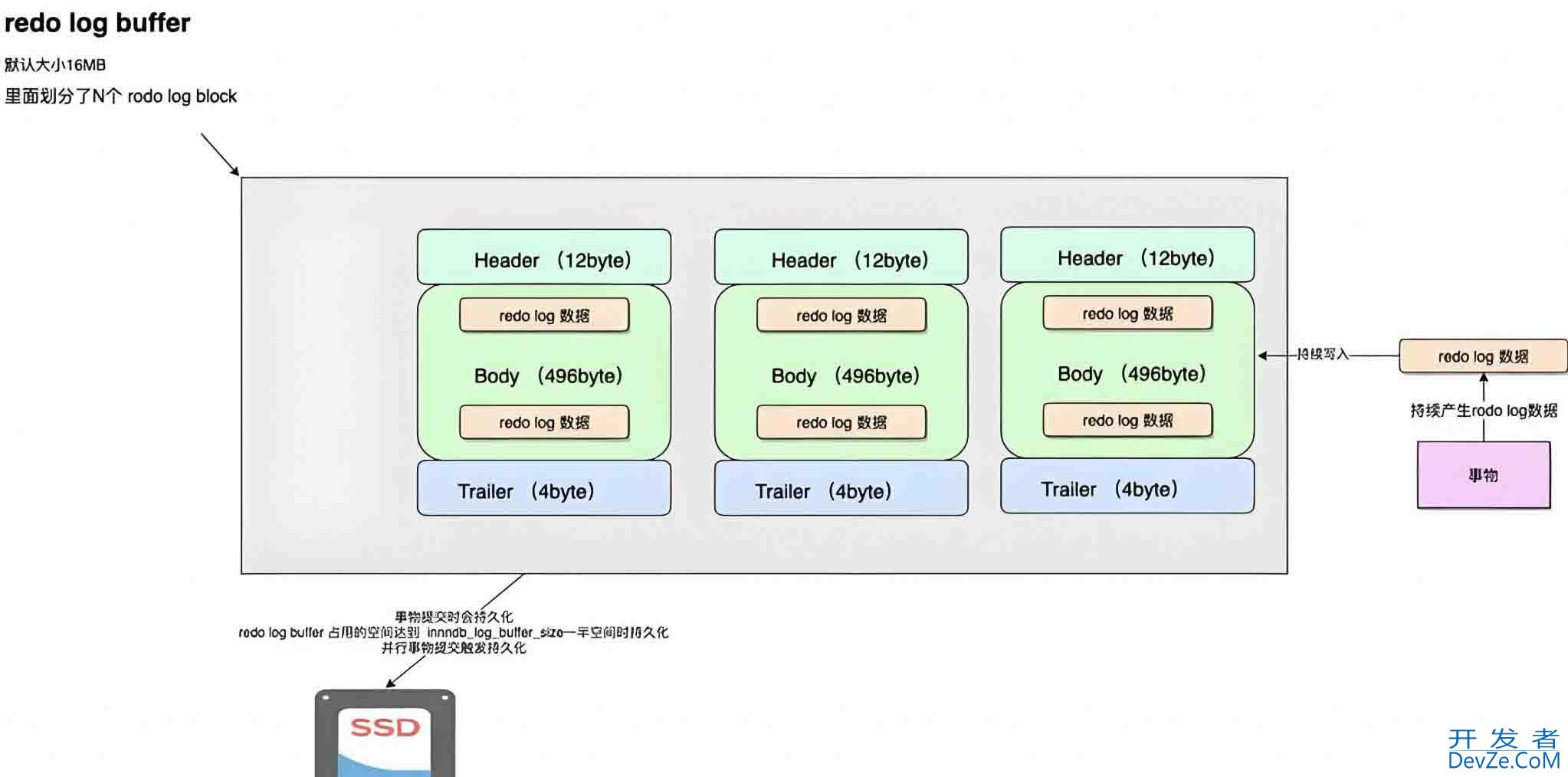

关于redlog buffer的内存结构如下：

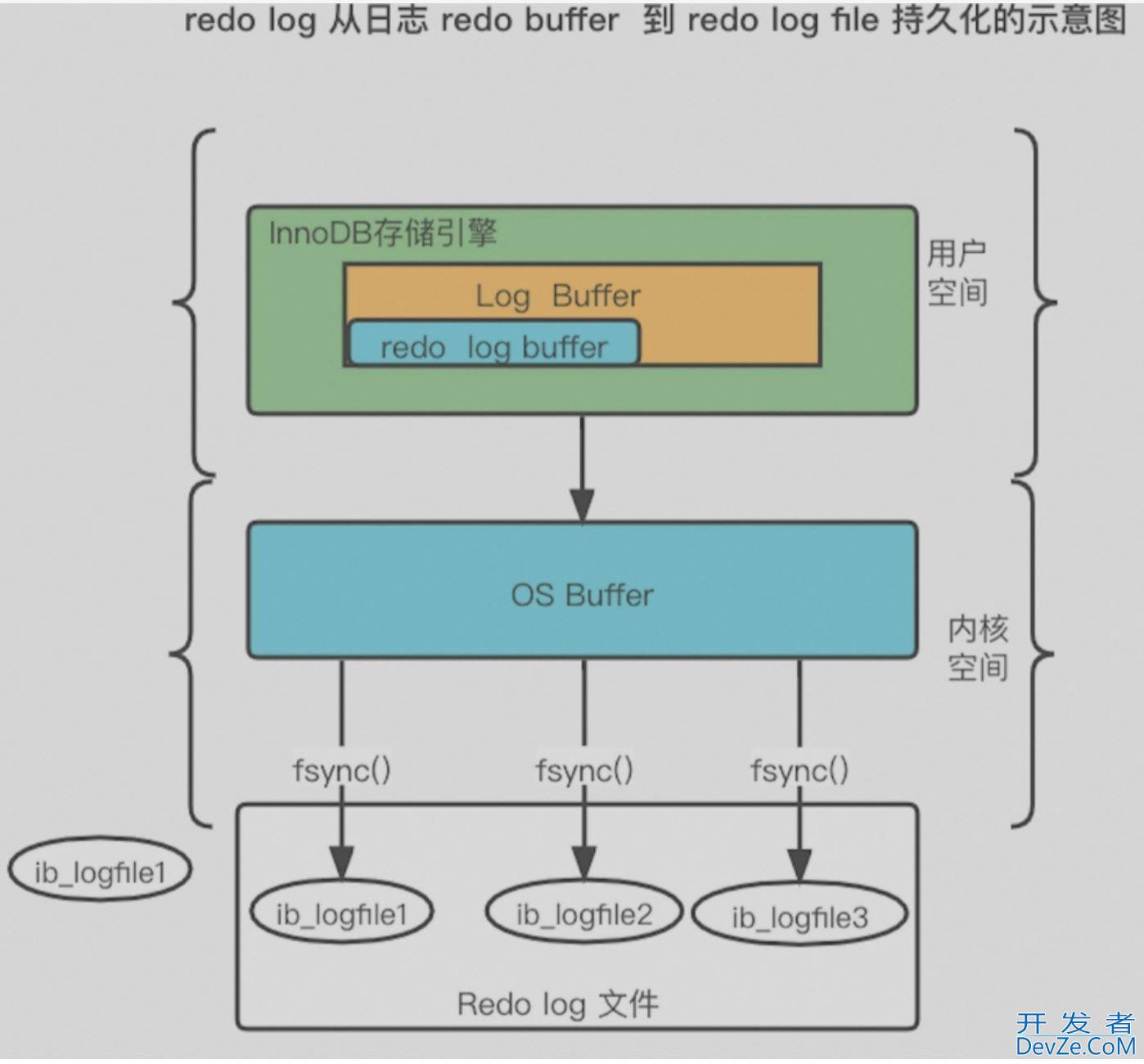

关于redlog buffer到redo log file持久化的流程如下图：

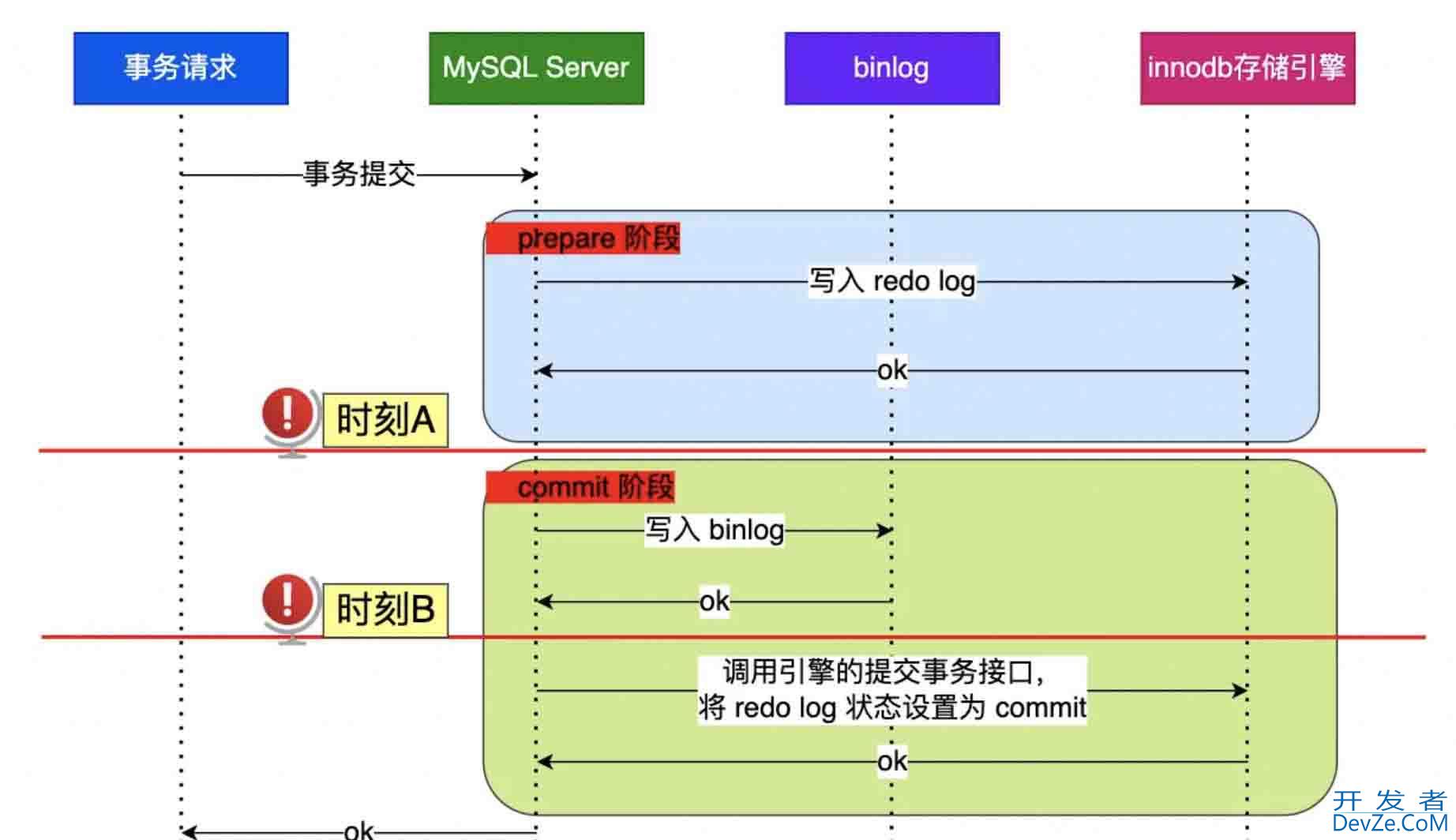

关于binlog和redlog的区别联系如图所示：

3.5、联系

binlog 与 redolog的联系。

1. 事务提交流程中的协作

• 事务执行：修改数据页（内存中）。
• 写入 redolog：事务提交时，将修改写入 redolog（确保持久性）。
• 写入 binlog：事务提交后，将修改写入 binlog（用于主从复制和恢复）。

关键区别：

• redolog 是 InnoDB 的事务日志，确保事务的原子性和持久性。
• binlog 是 MySQL 的逻辑日志，用于主从复制和数据恢复。

2. 数据一致性保障

• redolog：确保事务的修改不会因宕机丢失。
• binlog：确保主从节点的数据一致性。

3. 崩溃恢复流程

• 恢复 redolog：数据库重启时，通过 redolog 恢复未落盘的事务。
• 恢复 binlog：通过 binlog 恢复到某个时间点（需结合 redo log）。

3.6、应用场景

1. 主从复制

• 主库：将 binlog 发送给从库。
• 从库：重放 binlog 实现数据同步。

2. 数据恢复

• 基于 binlog：恢复到某个时间点（如误删数据后回滚）。
• 基于 redolog：恢复未落盘的事务（数据库崩溃后自动恢复）。

3. 数据一致性

• binlog + redolog：共同保证 ACID 中的D（Durability）和主从一致性。

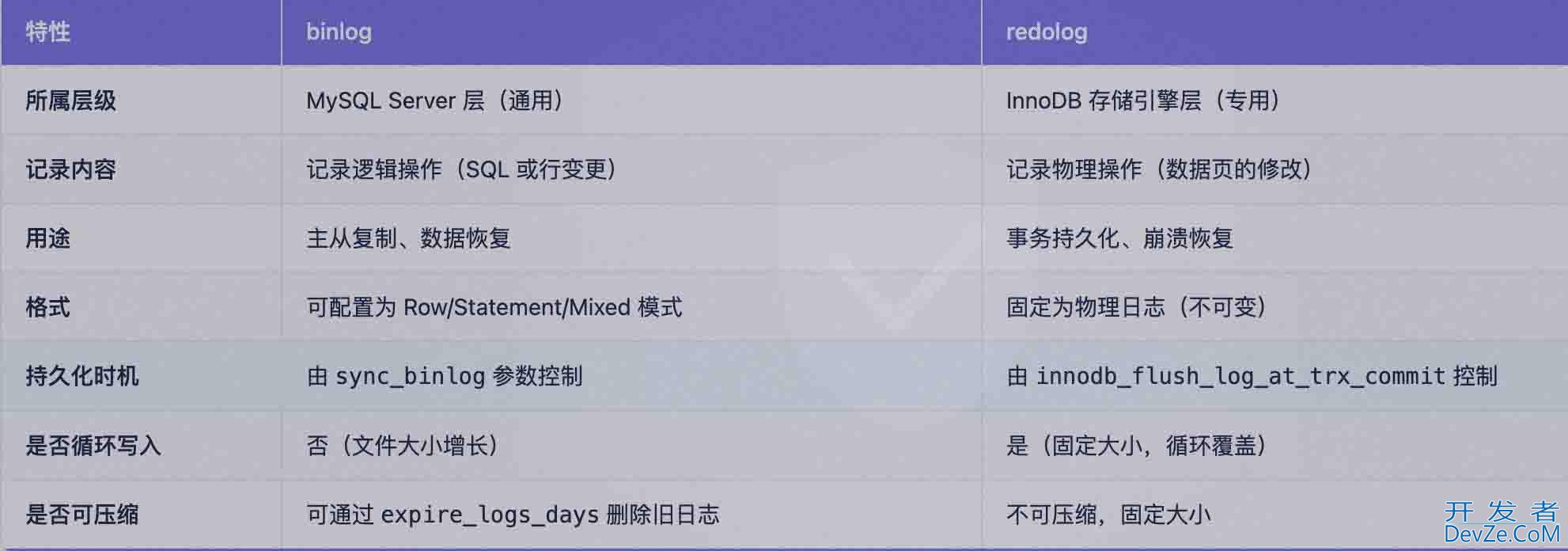

区别如下所示：

4、undolog

4.1、介绍

原子性底层就是通过undo log实现的。undo log主要记录了数据的逻辑变化，比如一条INSERT语句，对应一条DELETE的undo log，对于每个UPDATE语句，对应一条相反的UPDATE的undo log，这样在发生错误时，就能回滚到事务之前的数据状态。

同时，undo log也是MVCC(多版本并发控制)实现的关键。

4.2、流程

关于undolog的流程如下图所示：

4.3、日志结构

关于undolog的日志结构如下图所示：

5、常见问题与优化

1. binlog 导致磁盘空间不足

• 问题：binlog 无限增长，占用磁盘空间。
• 解决方案：

-- 查看 binlog 状态
SHOW VARIABLES LIKE 'expire_logs_days';

-- 设置自动清理（单位：天）
SET GLOBAL expire_logs_days = 7;

2. redolog 刷盘性能问题

问题：innodb_flush_log_at_trx_commit=1会降低性能。

优化建议：

• 生产环境：保持默认值1（保证数据安全）。
• 性能优先场景：可设置为2（每秒刷盘一次，风险略高）。

总结

MySQL中的binlog、redolog和undolog日志类型，包括它们的作用、格式和刷盘机制。binlog主要用于主从复制和数据恢复，redolog确保事务的持久性，而undolog则实现了事务的原子性。

通过理解这些日志机制，可以更好地保障数android据库的安全性和性能。
