衰减器的主要技术指标 衰减器的主要技术指标是

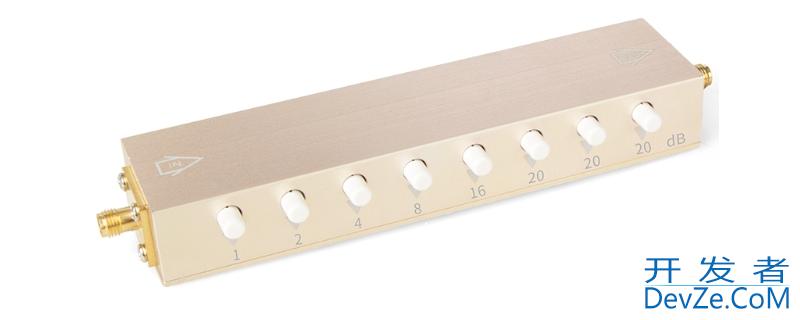

品牌型号：博扬衰减器

系统：BY-SMA-BJ90

衰减器的主要技术指标：

1、工作频带。衰减器的工作频带是指在给定频率范围内使用衰减器，衰减器才能达到指标值。由于射频/微波结构与频率有关，不同频段的元器件，结构不同，也不能通用。现代同轴结构的衰减器使用的工作频带相当宽，设计或使用中要加以注意。

2、衰减量。信号输入端的功率为P1，而输出端得功率为P2，衰减器的功率衰减量为A（dB）。若P1 、P2 以分贝毫开发者_开发技巧瓦（dBm）表示，则两端功率间的关系为P2（dBm）= P1（dBm）－A（dB），衰减量描述功率通过衰减器后功率的变小程度。衰减量的大小由构成衰减器的材料和结构确定。衰减量用分贝作单位，便于整机指标计算。

3、功率容量。衰减器是一种能量消耗元件，功率消耗后变成热量。可以想象，材料结构确定后，衰减器的功率容量就确定了。如果让衰减器承受的功率超过这个极限值，衰减器就会被烧毁。设计和使用时，必须明确功率容量。

4、回波损耗。回波损耗就是衰减器的驻波比，要求衰减器两端的输入输出驻波比应尽可能小。我们希望的衰减器是一个功率消耗元件，不能对两端电路有影响，也就是说，与两端电路都是匹配的。设计衰减器时要考虑这一因素。

5、功率系数。当输入功率从10mW变化到额定功率时，衰减量的变化系数表示为dB/（dB*W）。衰减量的变化值的具体算法是将系数乘以总衰减量功率（W）。如：一个功率容量50W，标称衰减量为40dB的衰减器的功率系数为0.001dB/（dB*W），意味着输入功率从10mW加到50W时，其衰减量会变化0.001*40*50=2dB之多。

衰减器是一种提供衰减的电子元器件， 广泛地应用于电子设备中，它的主要用途是：调整电路中信号的大小；在比较法测量电路中，可用来直读被测网络的衰减值；改善阻抗匹配，若某些电路要求有一个比较稳定的负载阻抗时，则可在此电路与实际负载阻抗之间插入一个衰减器，能够缓冲阻抗的变化。
